手动制药压片成型实验装置结构

这款手动驱动的压片装置，主要面向制药行业小批量试制、实验室处方研发场景设计，也可用于食品、化工领域小规格颗粒压制成型作业，区别于高速量产压片设备，它无需外接动力源，依靠手动摇柄输入扭矩即可完成压片全流程动作，适合小批量打样、教学演示、处方配比验证这类不需要连续高速生产的场景，能避免量产设备调试阶段的原料浪费，也能在无供电的实验环境下完成基础压片作业。

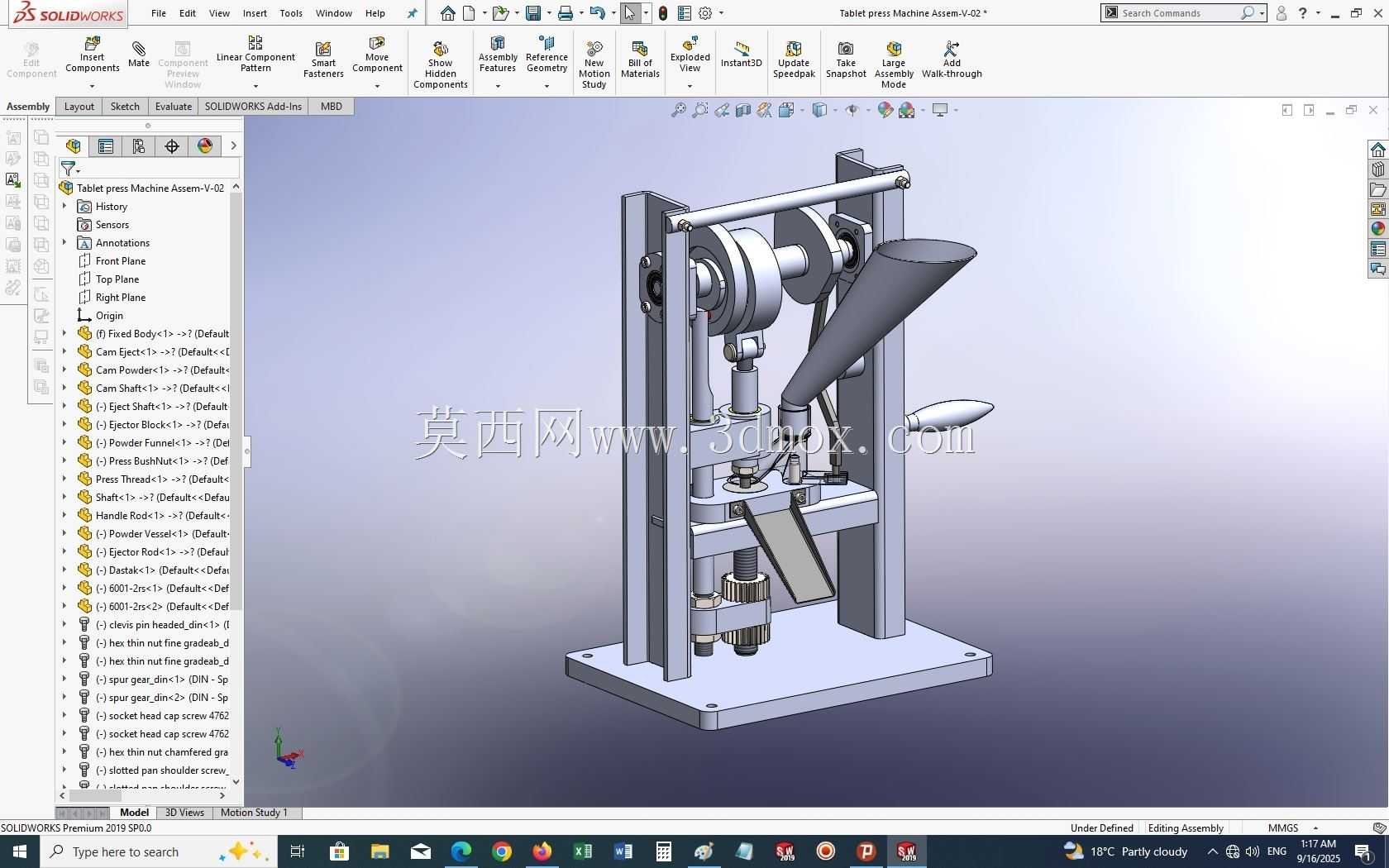

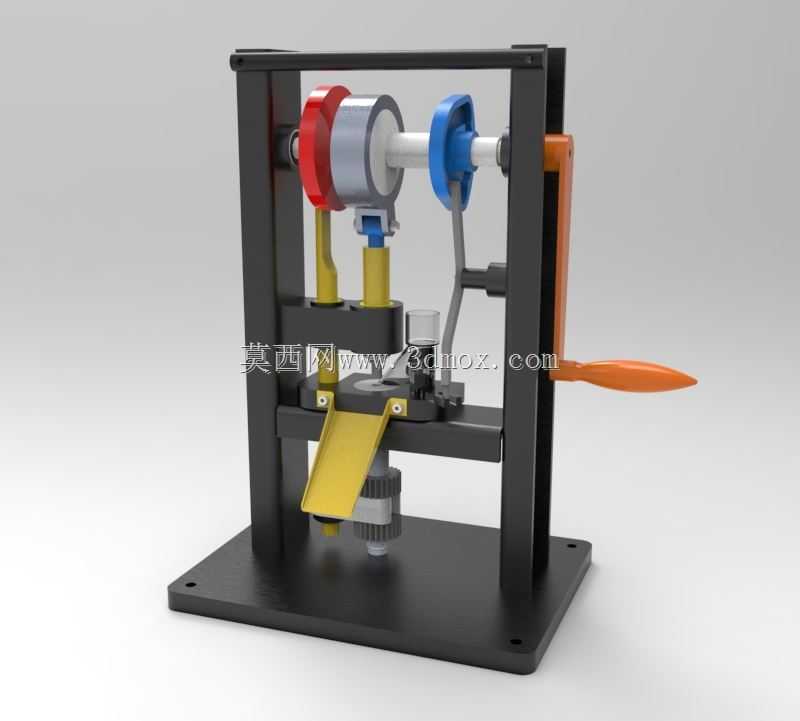

从功能逻辑上看，整套机构通过摇柄输入的旋转动力，经轴系上的凸轮结构完成动力分配，分别驱动上冲压头下行、下模顶升、料斗送料、出料导板摆动几个动作的时序配合：摇柄转动时，同轴安装的两个凸轮分别控制上冲的竖直冲压行程和下模的顶出动作，送料杆随凸轮从动件做水平往复运动，将料斗内落下的颗粒原料精准送入模孔，上冲压头到达下死点时完成保压成型，随后上冲回程，下模将成型片剂顶出模孔，摆动的出料导板将成品片剂拨至出料滑槽，完成一个工作循环，整个动作时序完全靠凸轮轮廓曲线保证，不需要额外的电控逻辑，手动转动摇柄的速度可灵活控制压片节奏，方便操作人员观察每一步的成型状态。

设计思路上，整套装置采用立式板架结构，两块平行的立式安装板作为所有运动部件的承载基准，底部通过整块方形安装底板提供稳定支撑，底板上预留的四个安装孔可将设备固定在实验台或工作台面上，避免手动操作时设备晃动。轴系部件采用简支梁支撑结构，摇柄侧和对侧的安装板上都设置了轴套支撑点，保证长轴转动时的同轴度，减少手动操作时的卡滞感。冲压执行部件采用导向套约束上下运动轨迹，避免冲压头受偏载出现磨损，保证片剂成型时的压力均匀，减少片重差异。送料和出料部件都采用快拆式安装结构，方便更换不同规格的模件来适配不同直径、厚度的片剂生产需求，也便于清洁料道内残留的原料，符合制药实验场景的清洁要求。

从安装边界和尺寸适配来看，整套装置的横向宽度控制在300mm以内，纵向深度不超过250mm，整体高度在350mm左右，占用的工作台面积极小，常规的实验室边台即可放置，不需要额外的安装空间。摇柄的转动半径经过优化，操作时摇柄不会和安装板、台面上的其他物件产生干涉，手动操作的力臂长度经过匹配，普通人单手即可完成摇转操作，不需要施加过大的手动力就能达到常规片剂所需的成型压力。冲压模的安装位置位于设备中部，操作时操作人员可以清晰观察到模孔的进料、成型、出料全过程，方便调整原料颗粒的粒度、湿度参数，观察成型缺陷。

结构细节上，所有运动副都预留了合理的配合间隙，冲压头和模孔的配合精度控制在合理范围，既不会因为间隙过大出现漏粉，也不会因为间隙过小出现卡涩。凸轮和从动件的接触位置采用耐磨材料设计，长期手动操作也不会出现过快磨损导致的动作时序错乱。出料滑槽采用倾斜式设计，成型后的片剂依靠自重即可滑出设备，不需要额外的出料动力。料斗的容量适配小批量实验需求，一次添加的原料可以完成数十片的压制作业，不需要频繁补料。整个设备的外露部件没有尖锐棱角，手动操作时不会出现磕碰划伤的风险，适合教学场景下学生操作使用。
