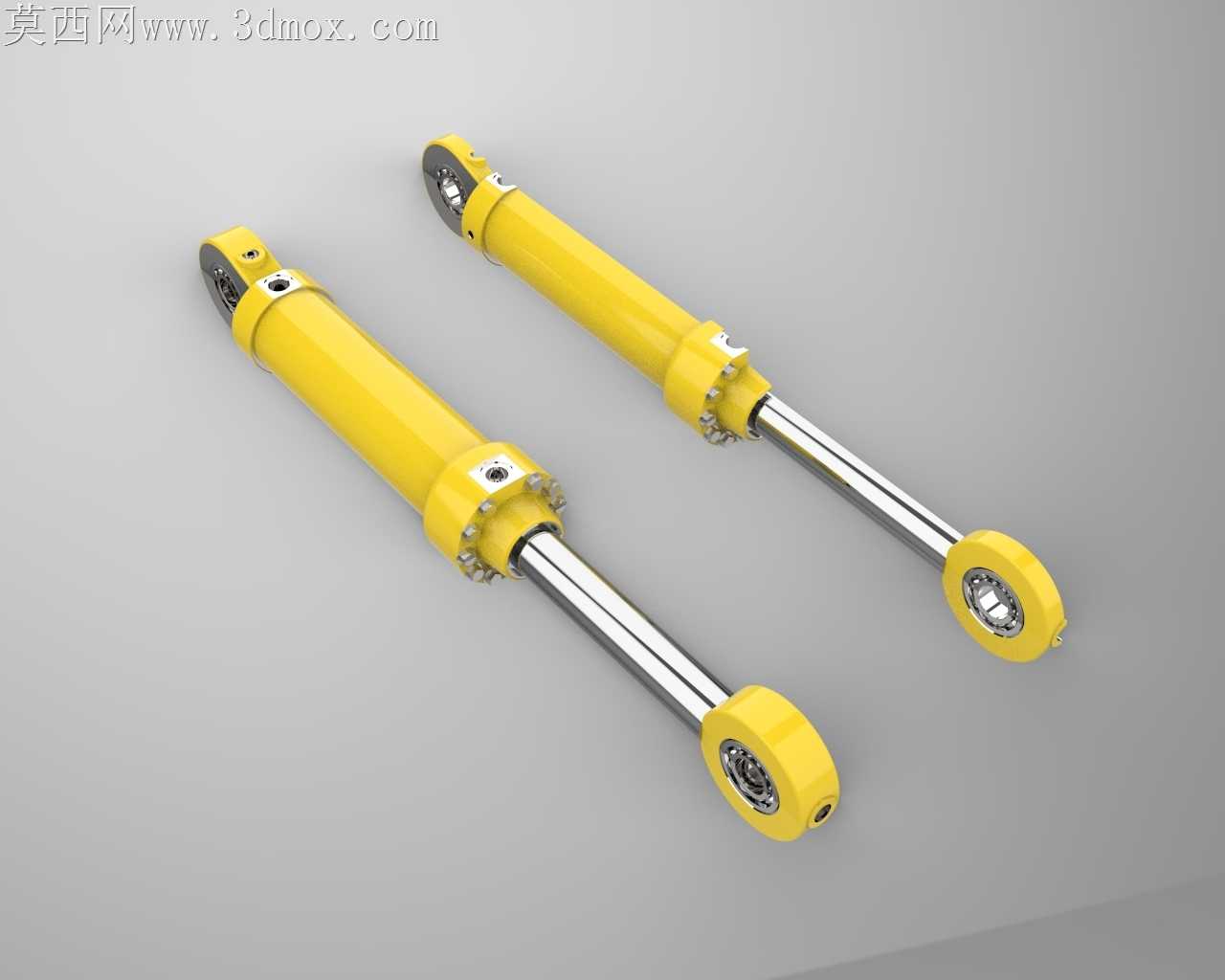

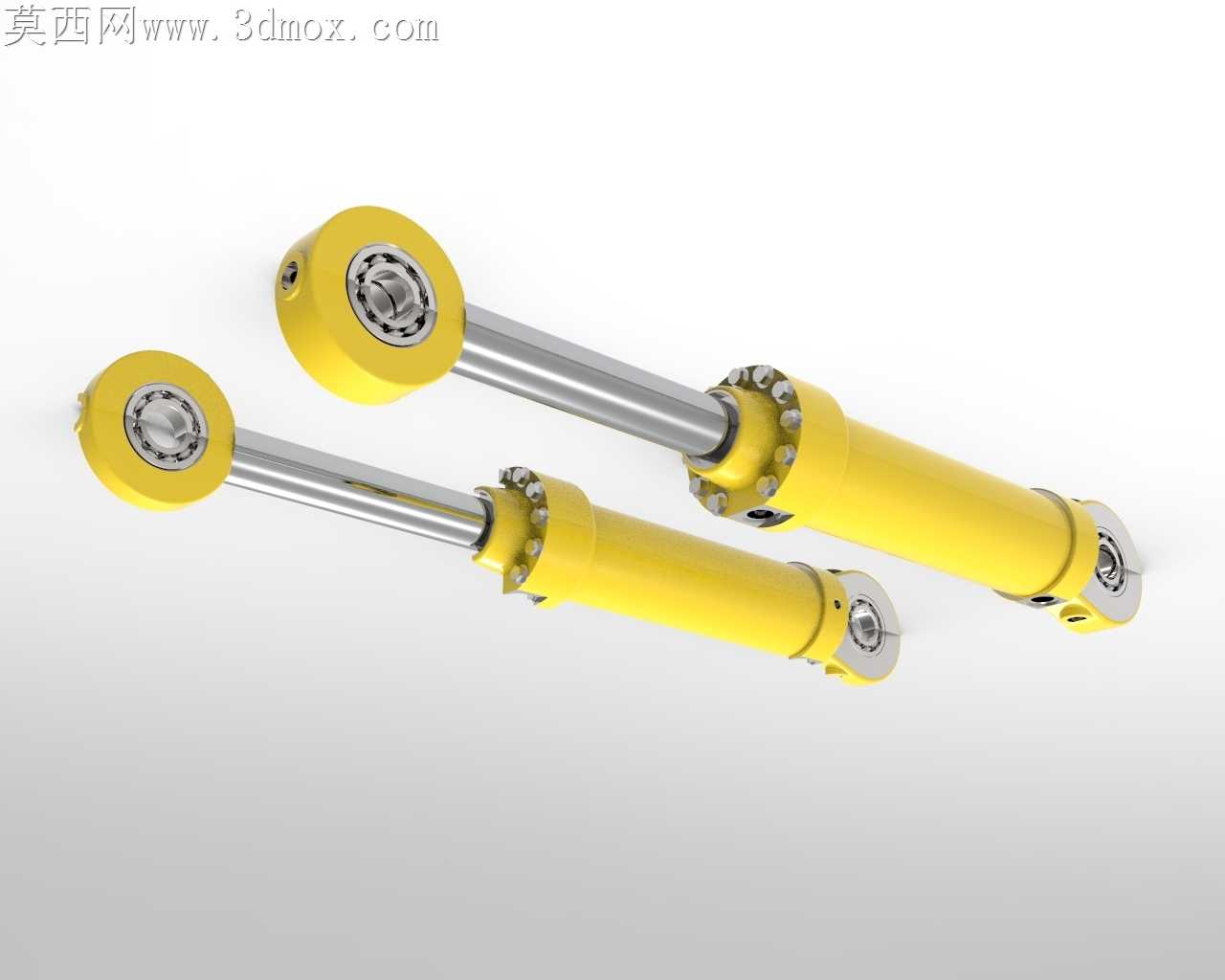

带剖视结构的双耳环铰接液压缸

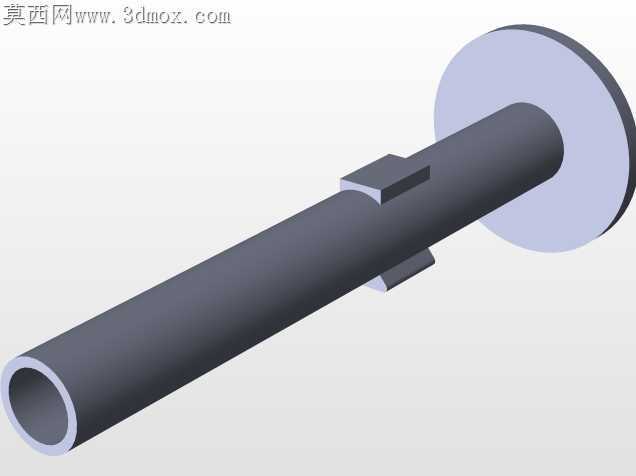

现场重载工况下的液压缸常因铰接端同轴度偏差出现偏磨、密封件提前失效的问题，这款双耳环铰接液压缸在结构设计阶段就针对这类加工与装配痛点做了针对性优化。缸筒两端的连接法兰没有采用常规的焊接一体式结构，而是预留了0.02mm的止口配合公差，法兰与缸筒装配时可通过止口自动找正，避免焊接变形导致的活塞杆运行卡滞，端盖处的螺栓孔采用了均布错位排布，既保证了连接强度，又给密封件的安装预留了足够的压缩余量，不会出现螺栓压紧力不均导致的密封唇口翻边问题。

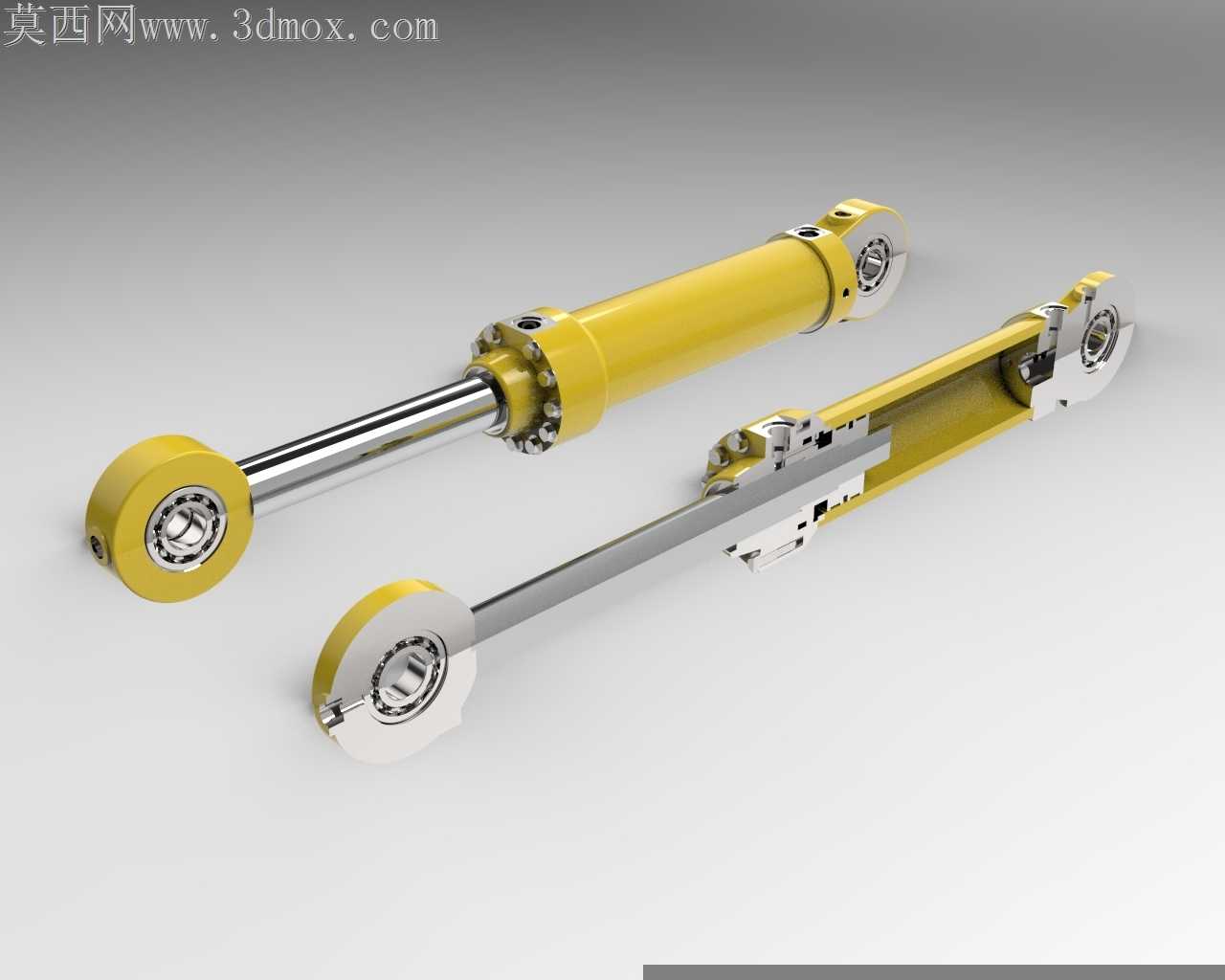

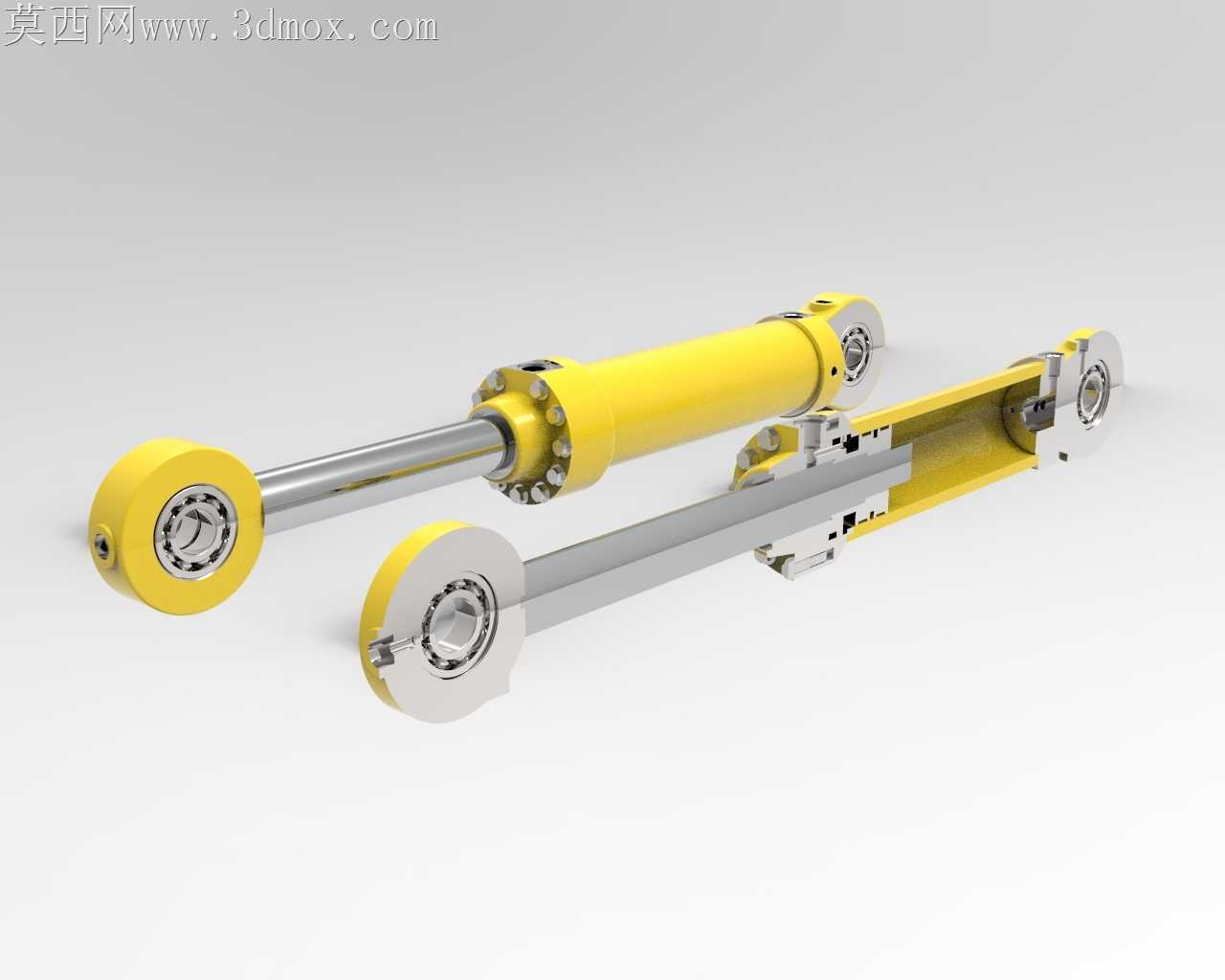

剖视结构清晰展现了内部活塞与活塞杆的连接方式，没有采用容易应力集中的螺纹直连结构，而是在活塞杆端部做了阶梯轴定位，活塞通过卡簧与轴肩双重固定，能承受往复运动时的瞬时冲击载荷，不会出现高压工况下活塞松脱的隐患。两端的铰接耳环内嵌了自润滑轴承，轴承与耳环内孔的配合选用了过渡配合公差，压装时不会出现轴承外圈变形，同时耳环的铰接孔轴线与缸筒轴线的平行度控制在0.01mm/m以内，安装时即使存在小幅的安装座偏差，也能通过铰接端的小幅摆动补偿偏载，避免活塞杆承受径向力。

缸筒外壁做了均匀的壁厚设计，没有为了减重盲目削减壁厚，在16MPa额定工作压力下，缸筒的径向变形量控制在0.03mm以内，不会因为缸筒胀大导致活塞密封出现间隙泄漏。活塞杆表面的硬化层深度预留了0.3mm的加工余量，后续现场修复磨损时可直接修磨后重新镀硬铬，不用整体更换活塞杆，降低运维成本。导向套处采用了组合密封结构，一道防尘圈、两道斯特封加一道支撑环的排布，既可以阻挡外界粉尘杂质进入缸内，又能承受高压下的油液冲击，支撑环选用了铜基聚四氟乙烯材质，摩擦系数低且不会划伤活塞杆表面。

油口位置做了内凹式设计，避免安装运输过程中磕碰损坏油口螺纹，油口内部的通流槽做了圆弧过渡，没有直角拐角，高压油液进入缸筒时不会产生紊流与气蚀，能降低液压缸运行时的异响与振动。端盖处的缓冲套与活塞端部的缓冲柱塞做了锥面配合，行程末端时缓冲柱塞逐渐进入缓冲套，通过节流槽缓慢排油，避免活塞刚性撞击端盖，能大幅降低启停时的冲击噪音，延长整机结构件的疲劳寿命。
