高压外啮合式液压齿轮马达结构设计

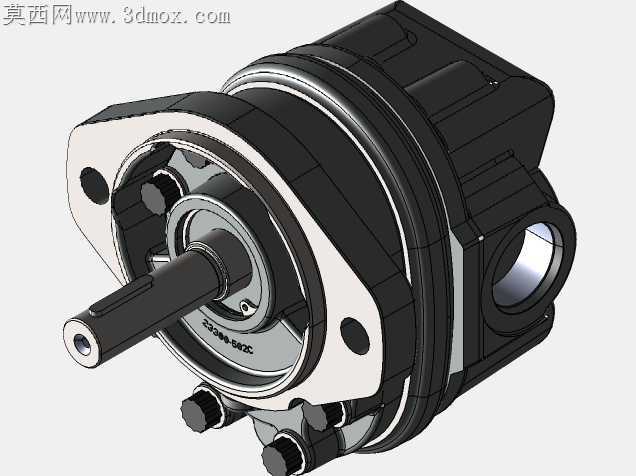

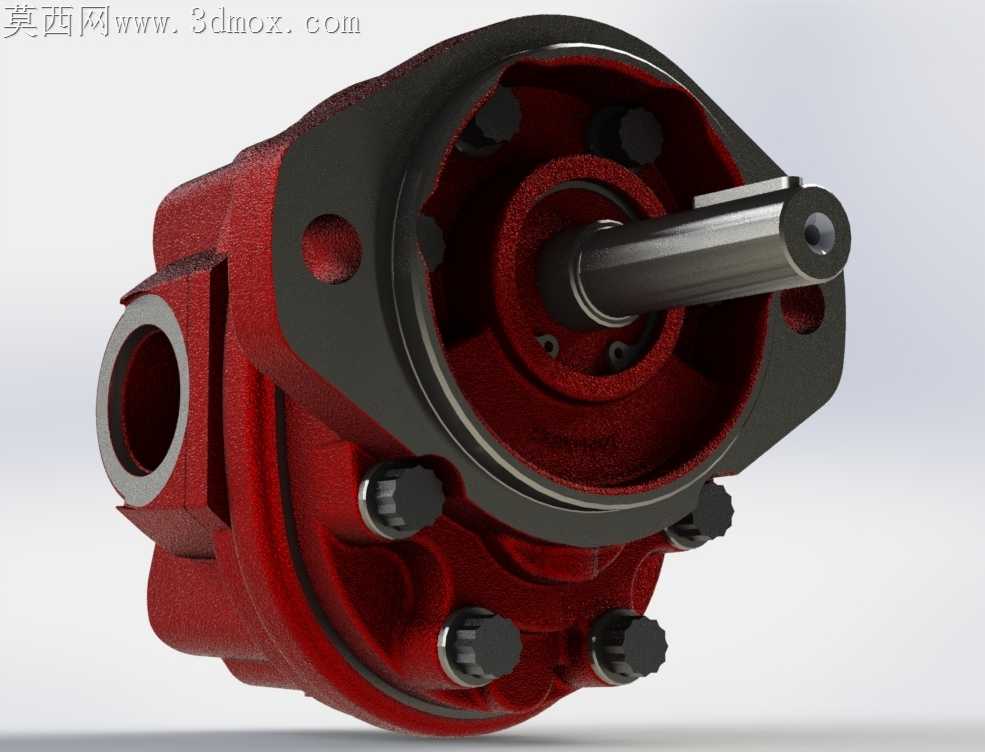

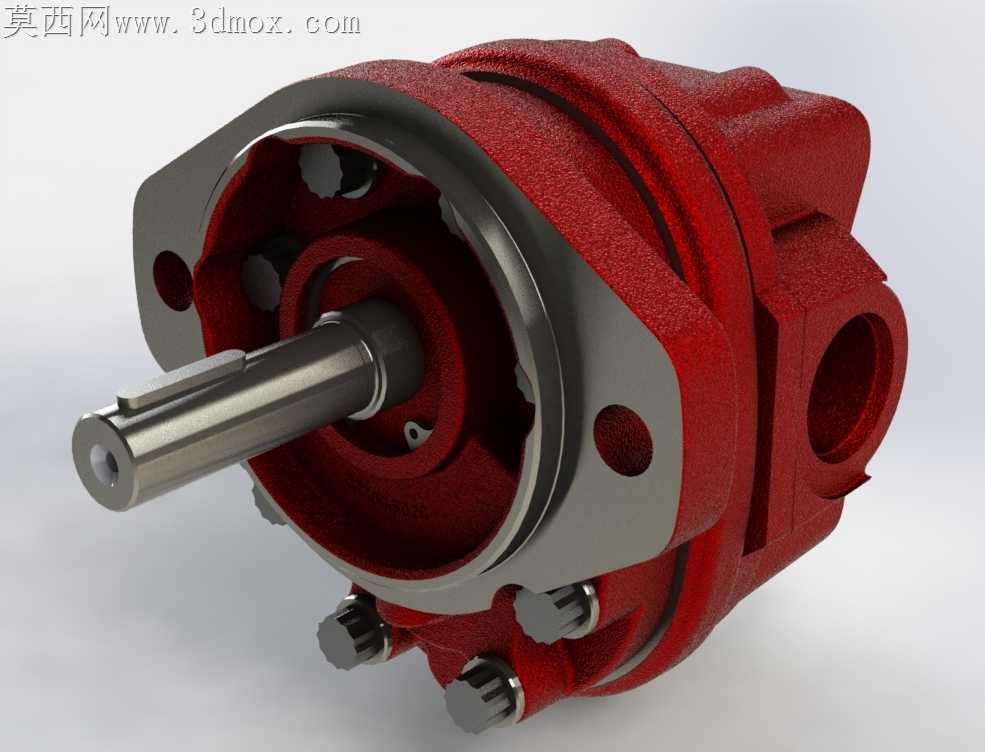

这款液压齿轮马达是液压传动系统中经典的旋转动力执行元件，广泛应用于工程机械、农业装备、矿山机械、起重运输设备的液压回路中，能够将液压系统的压力能稳定转换为连续旋转的机械能输出，为设备的回转机构、行走驱动、工作装置提供可靠的扭矩输出，在重载、工况复杂的作业场景中具备极强的环境适应能力，可在高粉尘、高湿度、宽温度区间的户外作业环境下长期稳定运行。从功能特性来看，该马达采用外啮合齿轮副作为核心做功结构，进出油口对称布局，支持正反转双向旋转输出，启动机械效率高，低速运转时扭矩输出平稳，对液压油的清洁度耐受度优于多数叶片式、柱塞式液压马达，日常维护成本更低，抗负载冲击能力突出，能够承受短时的过载工况，适配开式液压回路的使用需求。在设计思路上，整体采用分体式壳体结构，通过高强度螺栓实现前后端盖与壳体的刚性连接，壳体外部设计有密集的散热筋结构，既能够提升壳体的结构刚性，抵御高压油作用下的壳体形变，又能增大壳体与空气的接触面积，提升连续作业时的散热效率，避免油温过高导致的密封件老化、内泄增大问题。核心齿轮副采用高精度修形设计，齿顶与壳体内腔、齿轮端面与侧板之间设置有精准的间隙配合，搭配浮动压力补偿侧板结构，能够在高压工况下自动补偿端面磨损，长期使用仍能保持较高的容积效率。伸出轴采用标准渐开线花键+平键复合连接结构，适配多数通用联轴器、驱动轮的安装接口，轴端设置有多层组合密封结构，能够有效防止高压油外泄，同时阻挡外部粉尘、泥水进入马达内部。从安装边界来看，马达前端采用菱形法兰安装面，法兰上设置有两个对称的定位安装孔，可直接通过螺栓固定在设备的安装支座上，安装定位精度高，抗振动能力强；进出油口采用标准英制管螺纹接口，可直接适配行业通用的液压管路接头，无需额外制作转换接头；整体径向尺寸紧凑，轴向长度短，能够在安装空间局促的设备布局中灵活布置，不需要预留过大的安装操作空间，适配各类中小型设备的液压系统改造与配套需求。
