带捆扎带堆叠货物木质托盘结构设计

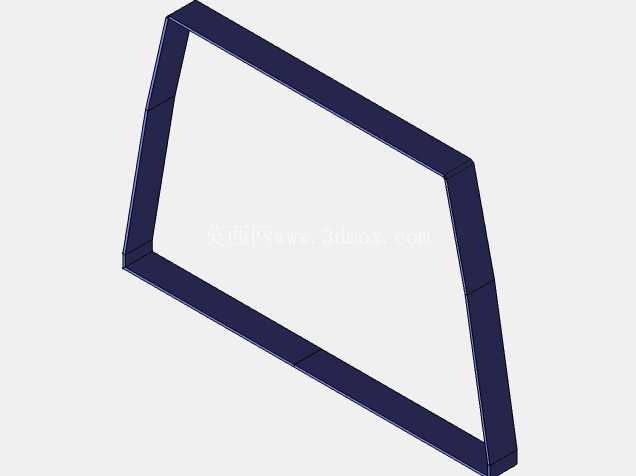

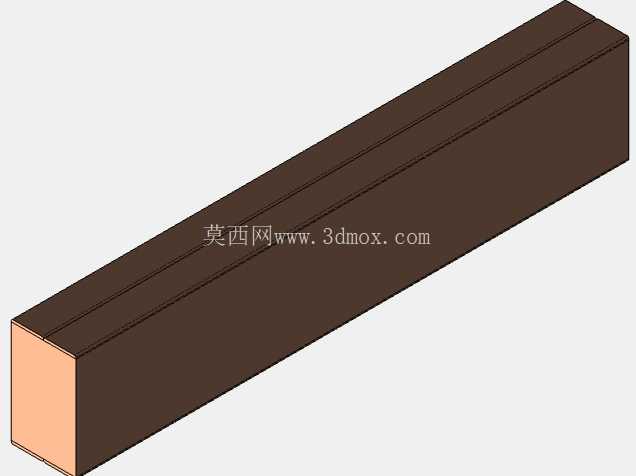

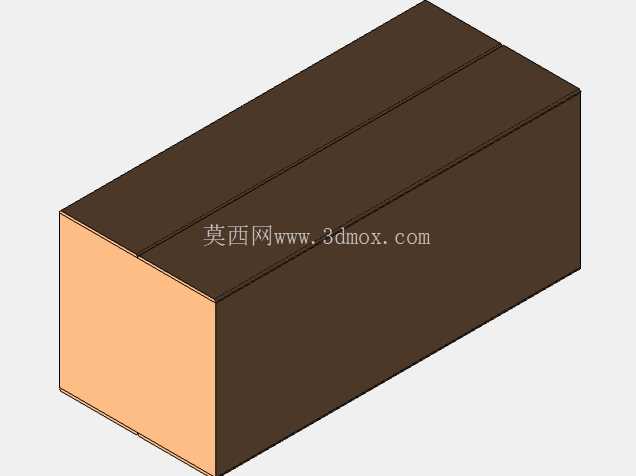

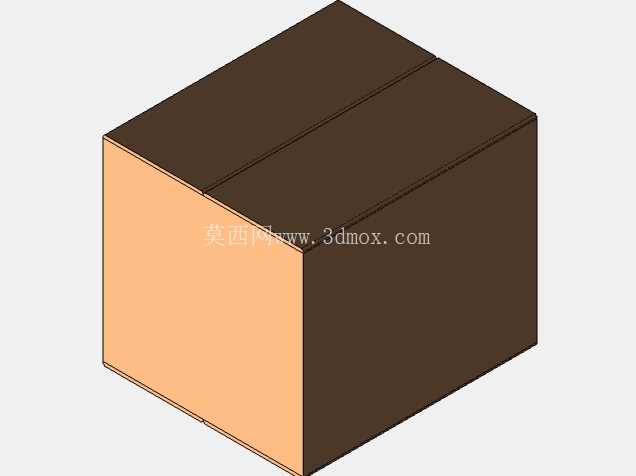

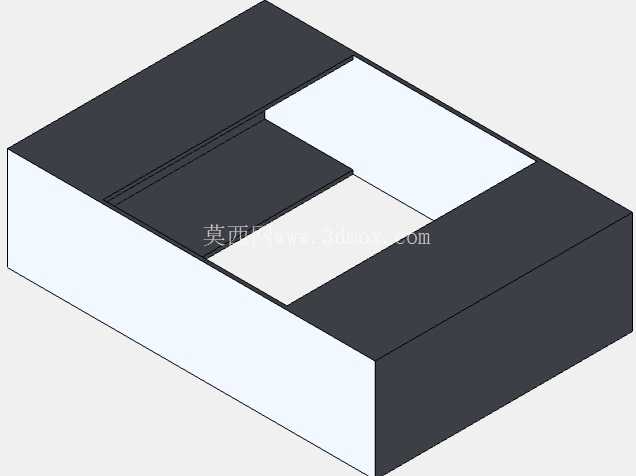

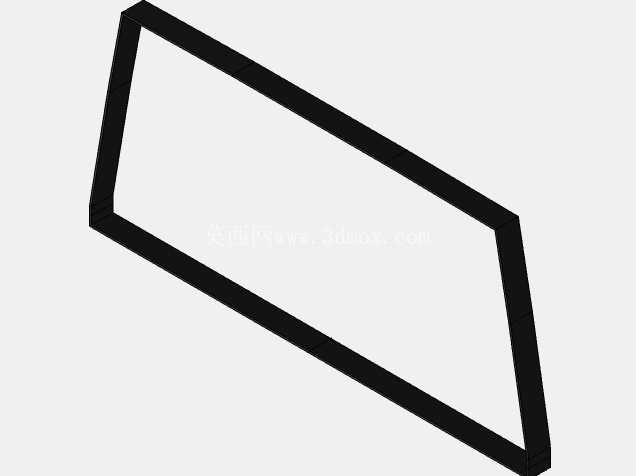

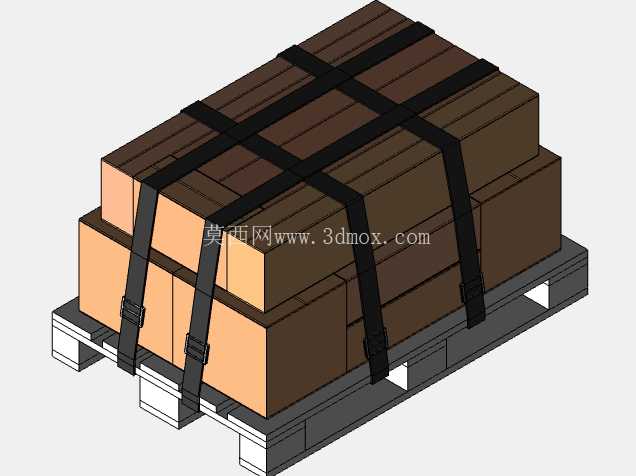

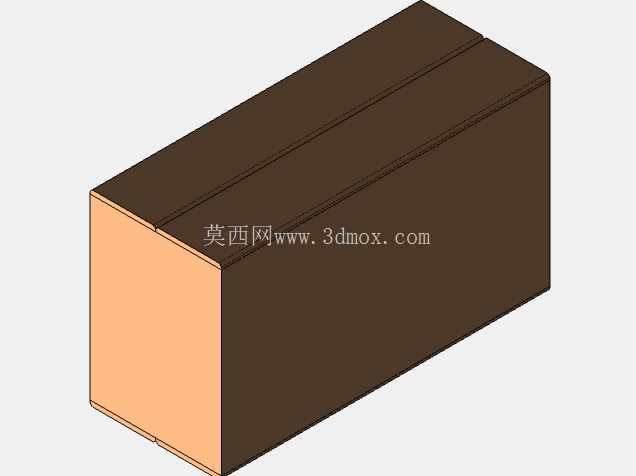

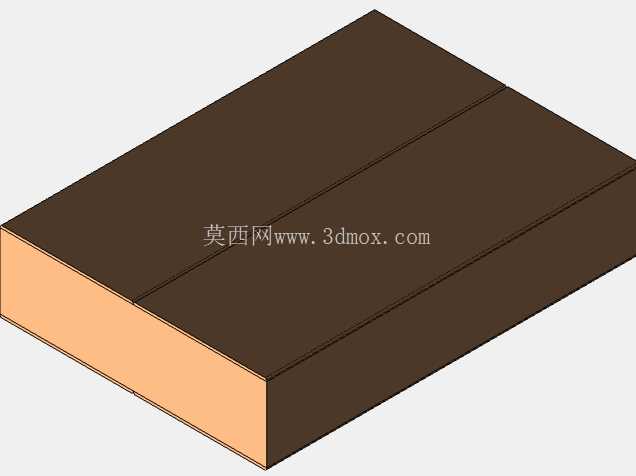

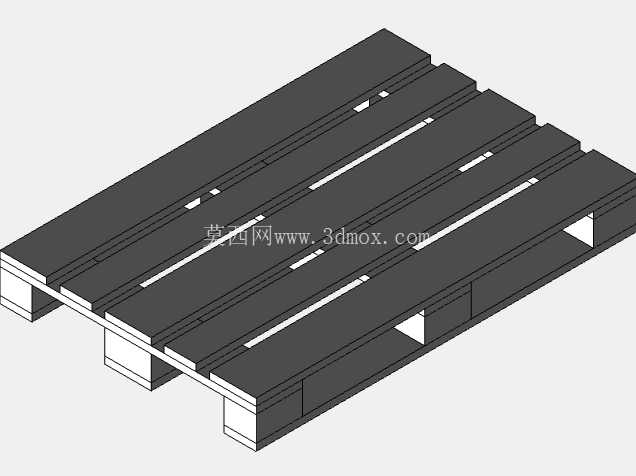

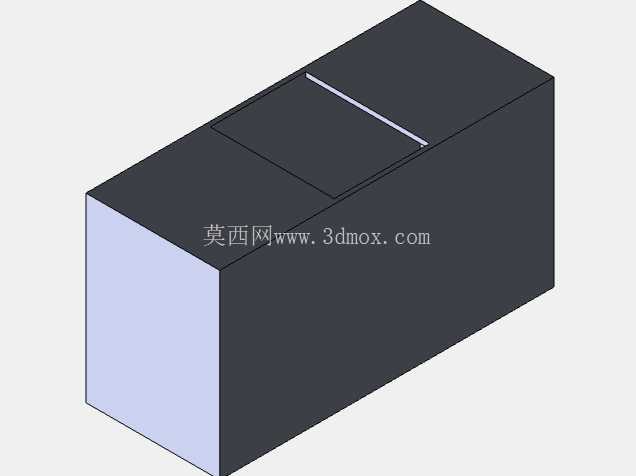

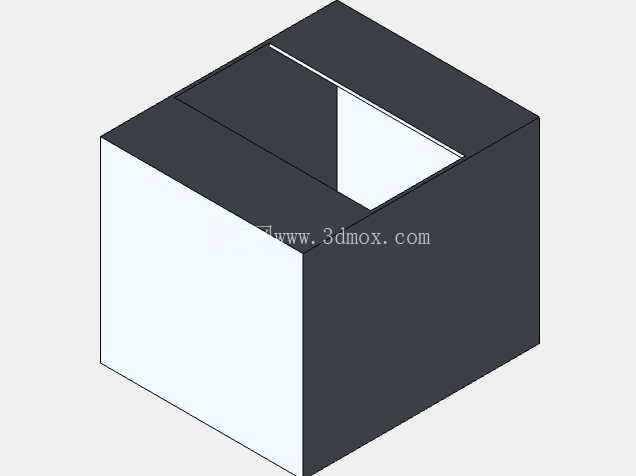

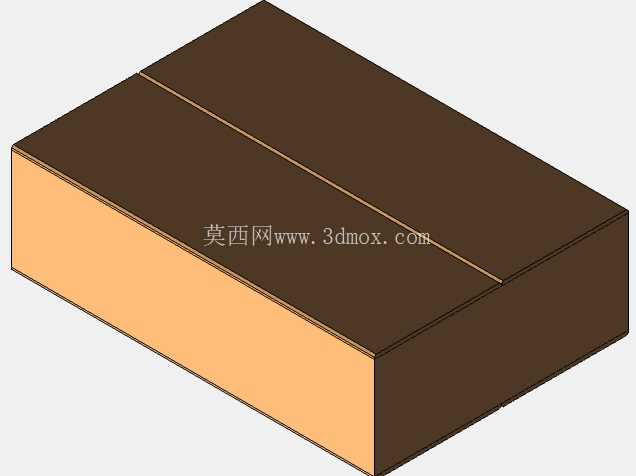

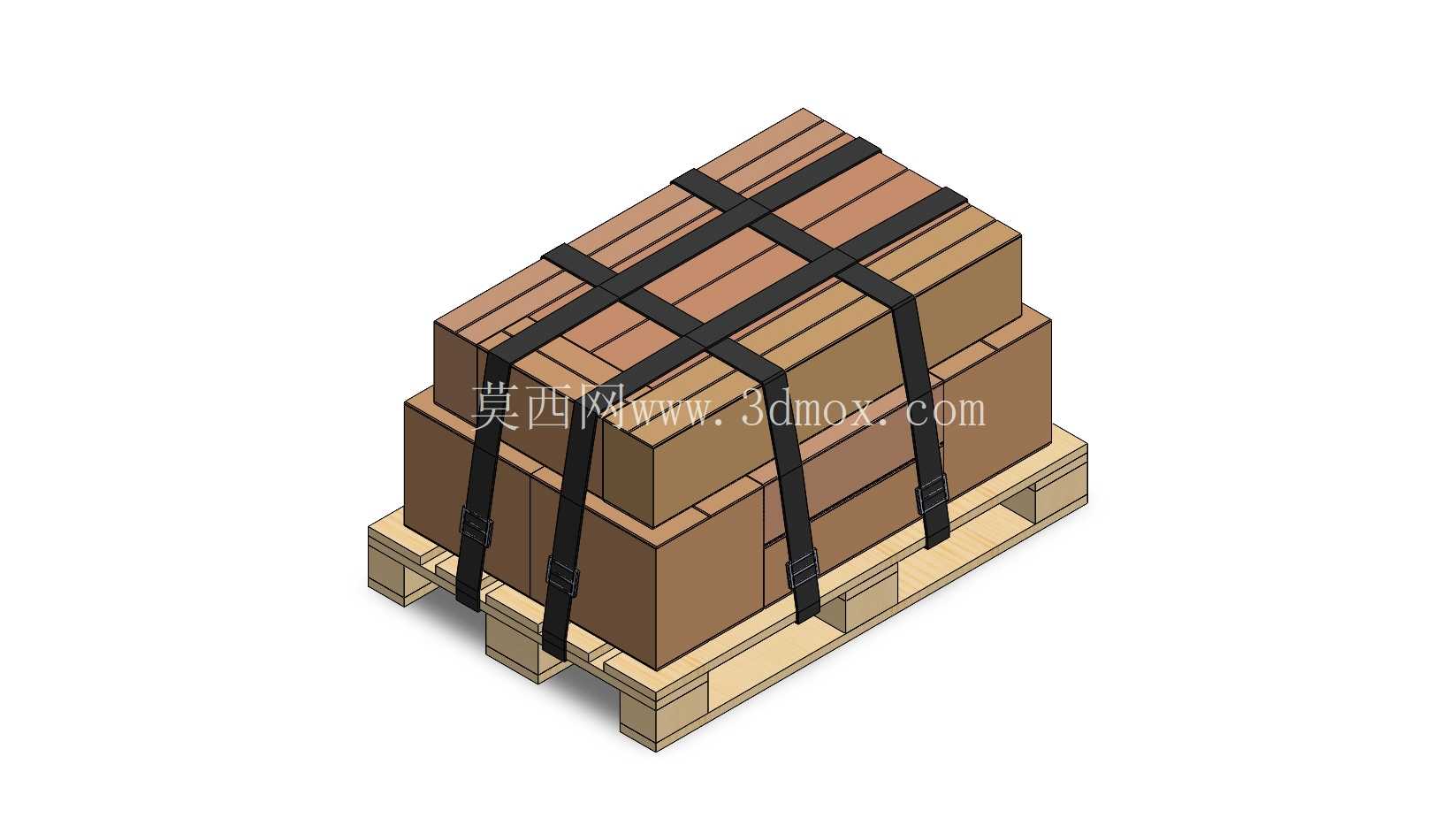

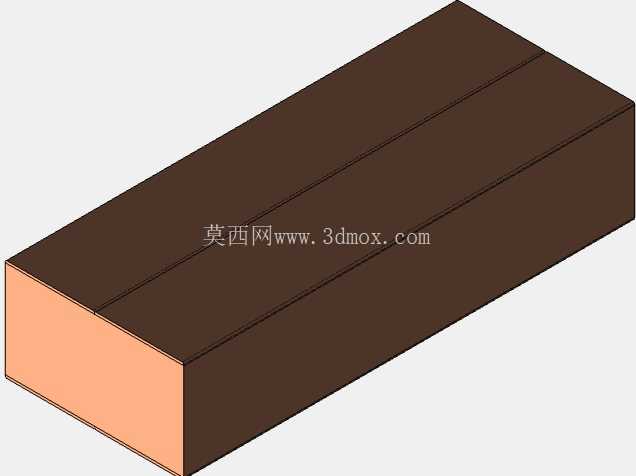

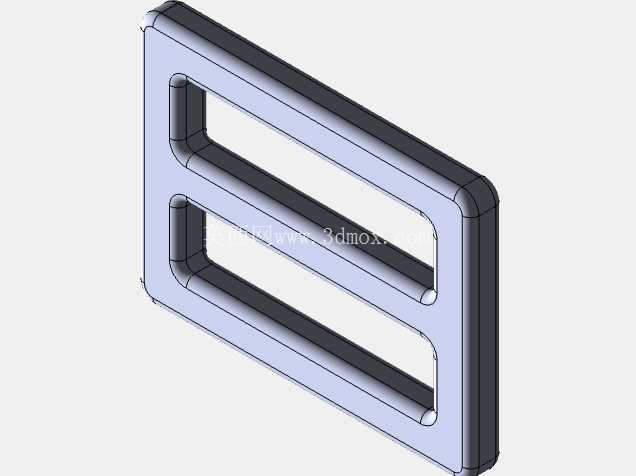

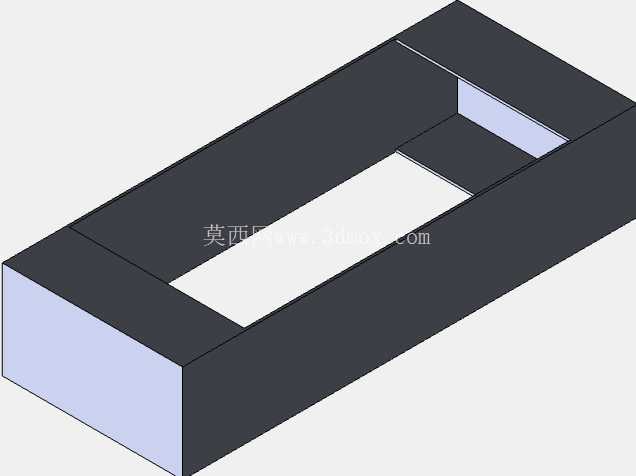

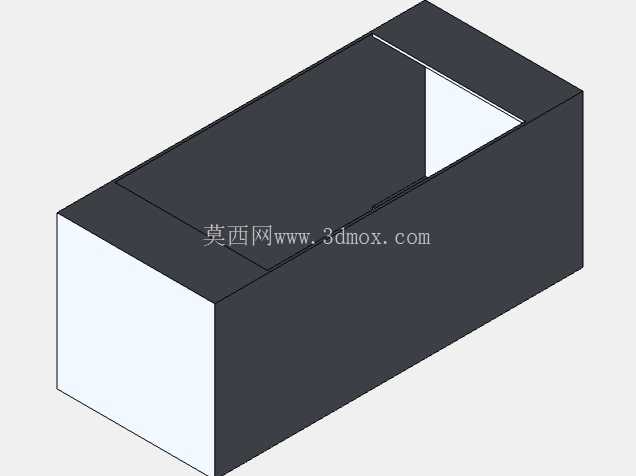

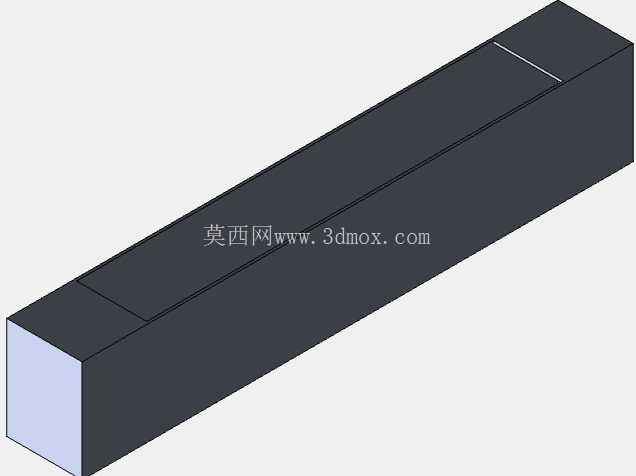

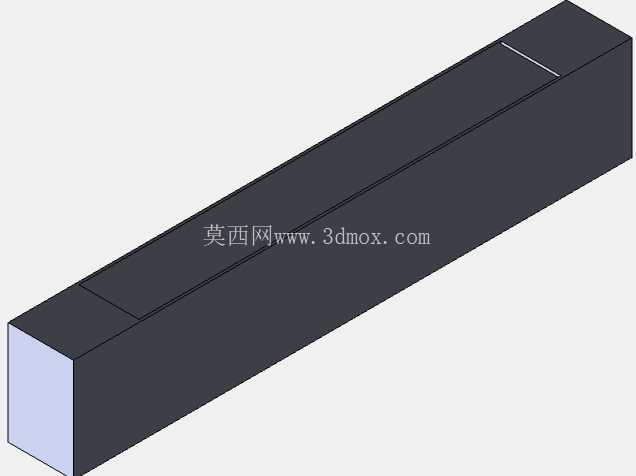

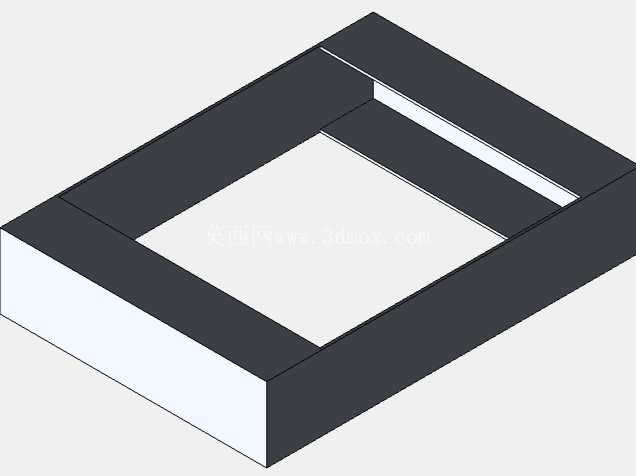

在生产制造端的成品出库暂存、干线运输的整车配载、仓储环节的高位货架堆存场景里，这类带捆扎固定结构的载货托盘是衔接各物流环节的核心载具单元，区别于零散货物的人工搬运模式，标准化托盘搭配叉车作业能将单批次货物周转效率提升4倍以上，同时大幅降低人工搬运过程中的货损风险。从结构设计逻辑来看，底部托盘采用实木栈板常规的九脚铺板结构，铺板之间预留均匀间隙，一方面是为了适配手动液压叉车、平衡重式叉车的货叉插入深度，不管是从托盘的长边还是短边方向进叉，都能保证货叉完全承托托盘底部的受力梁，避免局部应力集中导致托盘劈裂；另一方面间隙设计能减少托盘整体自重，降低空载转运的能耗，同时在仓储堆存时提升底部通风性，避免货物直接接触地面产生受潮霉变问题。上层堆叠的货箱采用错位码放逻辑，下层货箱的拼接缝刚好被上层货箱的实体面覆盖，这种码放方式能让整垛货物的重心始终落在托盘的中心投影范围内，避免高位堆垛或者叉车急转时出现侧翻风险，货箱外部采用高强度聚酯捆扎带做井字形交叉捆扎，捆扎带的走向完全贴合货垛的棱边位置，每道捆扎带的张紧力都经过设计校核，既不会因为张紧力过大压损下层纸箱的棱边，也不会因为张紧力不足导致运输颠簸时货箱移位。从安装边界与适配尺寸来看，该托盘的外轮廓尺寸完全适配标准1200mm*1000mm的联运托盘尺寸规范，码放完成后的整垛总高度控制在1100mm以内，这个高度刚好适配大部分货运车辆的内部限高，同时也符合自动化立体仓库的单货位高度承载要求，不会出现超尺寸无法入库或者装车的问题。托盘底部的脚墩高度统一设置为100mm，这个高度既能保证标准叉车货叉的107mm厚度顺利插入，也能避免托盘底部铺板直接接触地面的积水或者杂物。在实际使用场景中，这类载具单元可以直接适配自动化生产线的末端码垛工位，码垛机器人完成货箱堆叠后，自动捆扎机可以直接沿着预设的捆带走道完成打包，不需要额外调整货垛位置，整垛货物下线后可以直接通过AGV转运至立体库货位，或者直接装车发运，全程不需要二次倒货。设计过程中针对捆扎带的固定位置做了专门的受力仿真，整垛货物总重控制在1吨以内时，每道捆扎带承受的横向剪切力远低于材料的屈服强度，即使在三级公路的颠簸运输工况下，连续行驶800公里也不会出现捆扎带松脱、货箱移位的问题。另外托盘的铺板边缘做了3mm的倒角处理，避免叉车进叉时剐蹭铺板边缘产生木刺，同时也能减少货箱底部与托盘边缘的硬接触剐蹭，降低纸箱外包装的破损率。在仓储环节的多层堆垛场景下，上层托盘的脚墩刚好落在下层托盘的受力梁位置，不会直接压在下层的货箱上，静态堆垛3层时整垛的形变量控制在2mm以内，完全满足常规成品仓库的堆存要求。
