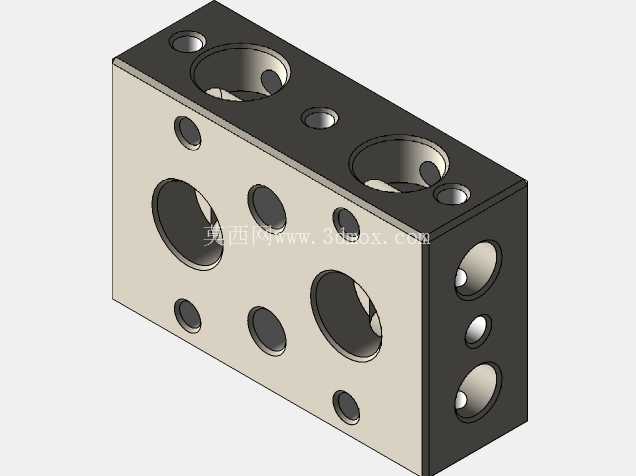

多孔集成式油路安装阀块结构设计

该集成块属于液压系统中的核心安装承载构件，主要应用在中小型液压站、机床液压回路、自动化设备液压动力单元的油路集成场景中，替代传统分散式管路连接结构，减少管路接头数量，降低系统泄漏风险，同时压缩液压系统的整体安装空间。从结构功能来看，块体上不同直径的通孔承担不同功能，大直径通孔作为主油路通油孔，匹配对应通径的液压阀、油管接头安装，实现压力油的通断、方向切换与流量调节通路；中等直径孔为控制油道或者固定安装孔，用于安装固定螺栓，将阀块整体锁定在液压站安装面或者设备基座上，同时部分中孔承担泄漏油回油通路功能；小直径孔为定位销孔或者工艺孔，用于安装时的定位校准，以及加工过程中跨油道的工艺连通，加工完成后会对工艺孔进行封堵处理。设计过程中首先需要确定阀块的安装边界，块体采用长方体结构，相邻三个面均布置有安装孔位，可实现多面安装液压阀件，适配不同安装空间的布局需求，安装时需保证块体底面与安装基座的平面度公差在0.02mm以内，避免安装后阀块变形导致油道错位、密封失效。油道设计时需遵循油路最短原则，尽量减少深孔、斜孔加工，相邻油道之间的壁厚需满足耐压要求，在系统额定工作压力16MPa的工况下，油道间最小壁厚不小于3mm，避免高压下出现油道击穿、互通故障。块体表面做发黑处理，提升防锈能力，同时安装面的表面粗糙度需达到Ra1.6，保证与阀件结合面的密封性能，防止高压油泄漏。孔位加工时需严格控制孔的位置度公差，安装螺纹孔的位置度偏差不超过0.1mm，通油孔的同轴度偏差不超过0.05mm，避免阀件安装后出现密封件切边、油道不对中导致的通流面积不足问题。在实际设备应用中，该类集成块可将溢流阀、单向阀、节流阀等多个液压阀件集成安装在同一基体上，大幅减少外部管路的布置工作量，同时降低管路沿程压力损失，提升液压系统的响应速度，相比传统管式连接结构，集成阀块的系统故障点可减少40%以上，后期维护时仅需拆卸对应故障阀件即可，无需拆解大量管路，维护效率显著提升。设计建模时需重点校验各油道之间的连通关系，避免出现工艺孔漏堵、油道钻通相邻孔道的问题，同时需核对每个安装孔的螺纹规格、深度，匹配对应阀件的安装尺寸，避免出现阀件无法安装、螺纹深度不足导致的固定强度不够问题。块体的边角做倒钝处理，去除加工毛刺，避免安装过程中划伤操作人员或者损坏密封件，所有通油孔的孔口做120度倒角，方便安装O型密封圈，同时去除孔口加工残留的毛刺，防止毛刺脱落进入液压系统造成阀件卡滞、油路堵塞故障。
