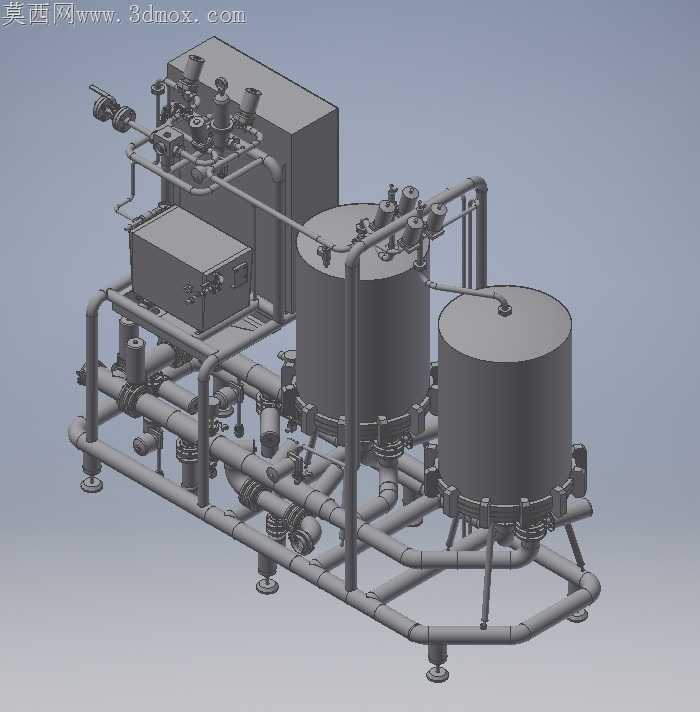

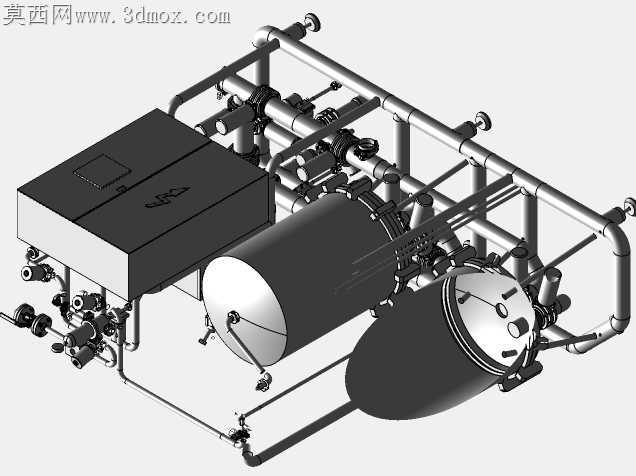

啤酒厂在线清洗系统成套设备结构

啤酒生产现场的CIP清洗工位常年处于高湿、带酸碱腐蚀的工况，管路死角残留的麦汁、酒液极易滋生杂菌，传统现场焊接拼装的设备常出现焊瘤藏污、管路错位漏液、支脚调平困难的问题，这套三维结构在落地适配性上做了大量针对性调整。底部支撑框架采用圆角方管弯折拼焊，所有横竖管衔接处都做了45度斜切过渡，没有直角积污缝隙，框架底部的可调脚杯安装位预留了30mm的调节余量，适配车间地面不平整的安装场景，脚杯与框架的连接座做了加厚处理，满罐运行时的承重不会出现连接座变形偏移。两个清洗罐的底部锥角严格匹配卫生级流体排放要求，锥底出口与管路的对接处采用卡箍快装接口的预留位，没有焊接死接的结构，后期拆卸更换密封件不需要动用切割工具，罐顶的阀门安装座做了同平面度校准，所有阀门手柄的操作朝向统一预留了150mm以上的操作空间，现场操作时不会出现相邻阀门互相干涉、扳手卡滞的情况。管路排布全部顺着流体走向做圆弧弯折，没有直角急弯的管段，减少清洗液流动的阻力残留，管路与罐体、阀组的连接位全部做了同轴度公差预留，现场装配时不需要强行掰管对位，避免管路产生内应力导致后期焊缝开裂。侧边的控制箱安装架做了可拆卸式的铰链连接结构，后期检修内部线路时可以直接翻开箱体，不需要完全拆下固定螺栓，控制箱与管路之间预留了足够的走线空间，线缆不会直接贴在高温管路上出现老化加速的问题。管路上的支架固定位全部采用卡箍式抱箍固定，没有在管路上直接焊接支架，避免焊接位置破坏管路内外的抛光面层，减少腐蚀隐患。整套结构没有多余的装饰性构件，所有外露的棱角都做了圆弧倒钝处理，避免现场操作人员走动时磕碰划伤，所有需要定期拆卸清洗的部件都预留了徒手操作的空间，不需要额外借助特殊工具就能完成日常维护拆解。
