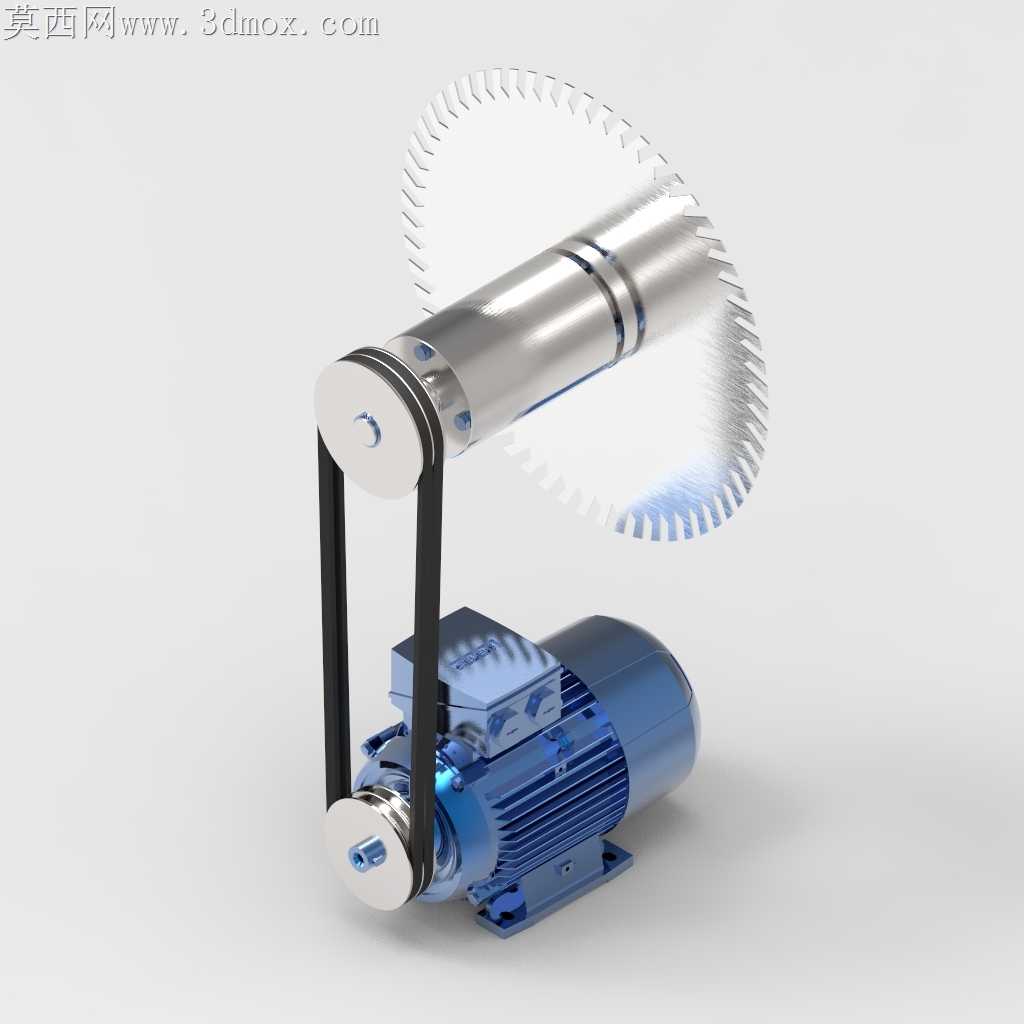

皮带传动式圆锯切割设备结构设计

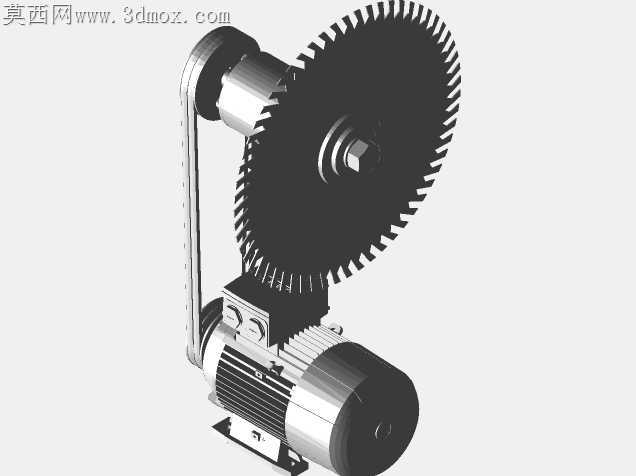

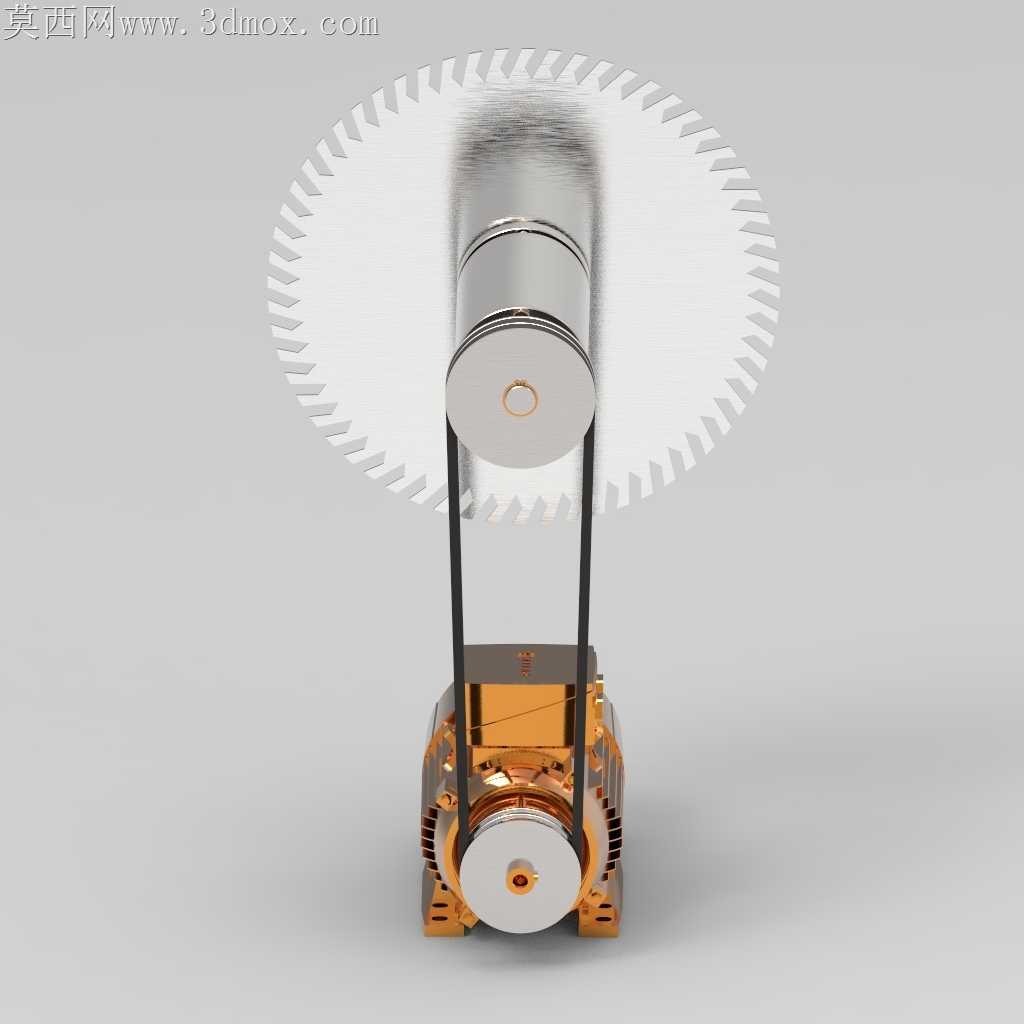

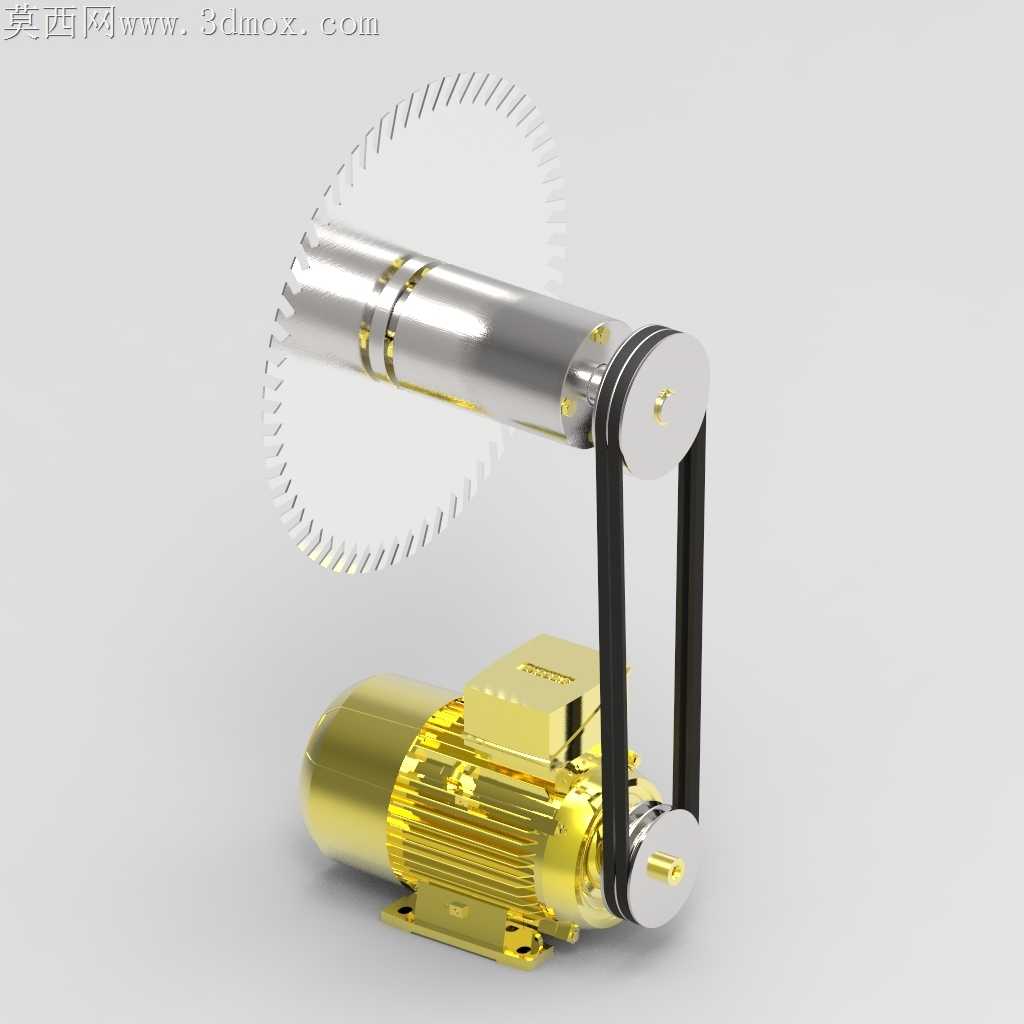

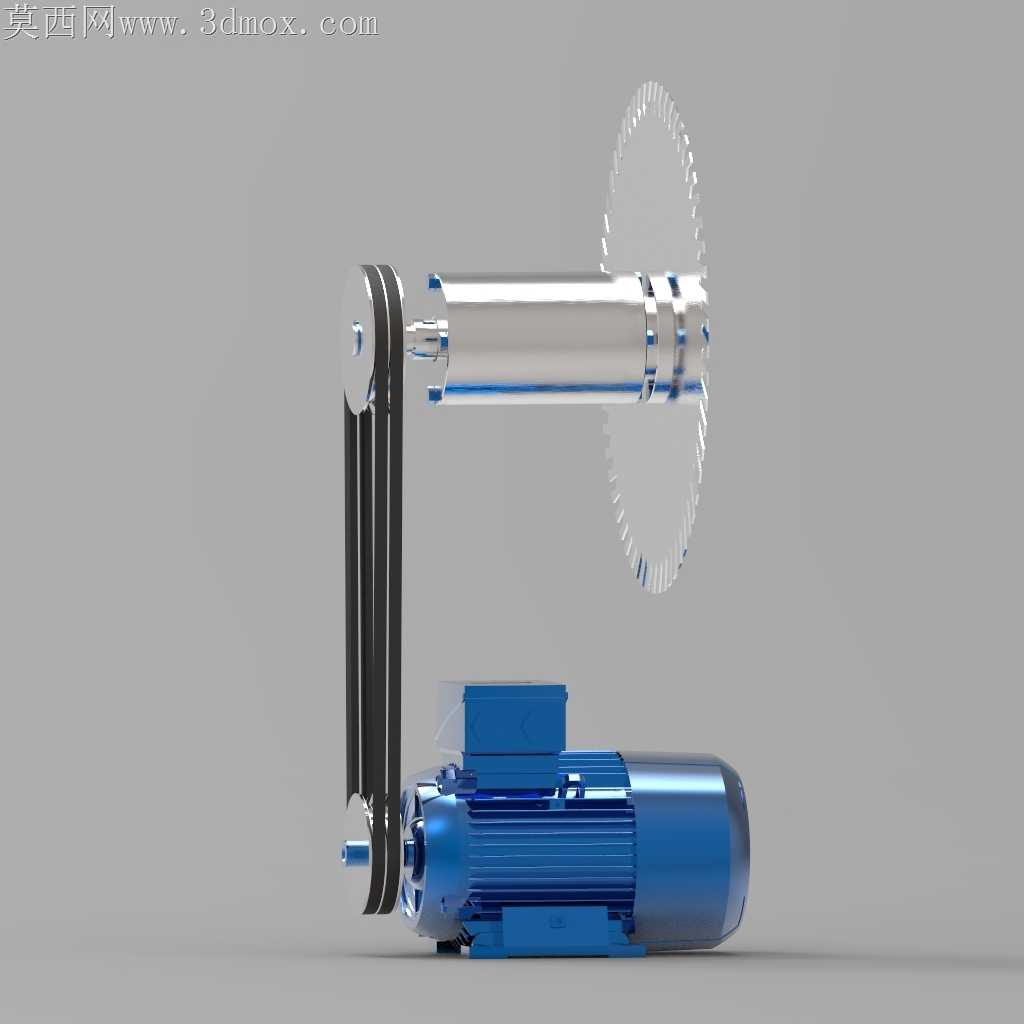

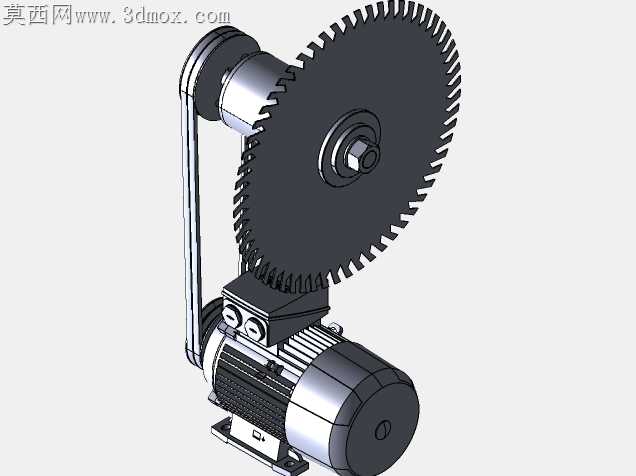

车间现场使用的直连式圆锯常因电机轴直接承受锯切径向载荷，运行半年就出现轴承旷量、锯片偏摆的问题，切出的工件端面出现斜度，换件频次居高不下。这套带传动圆锯的结构，刚好把锯切载荷和电机输出端做了物理隔离，皮带的柔性缓冲能吸收锯片切入硬料瞬间的冲击载荷，避免硬连接状态下的轴系扭震。

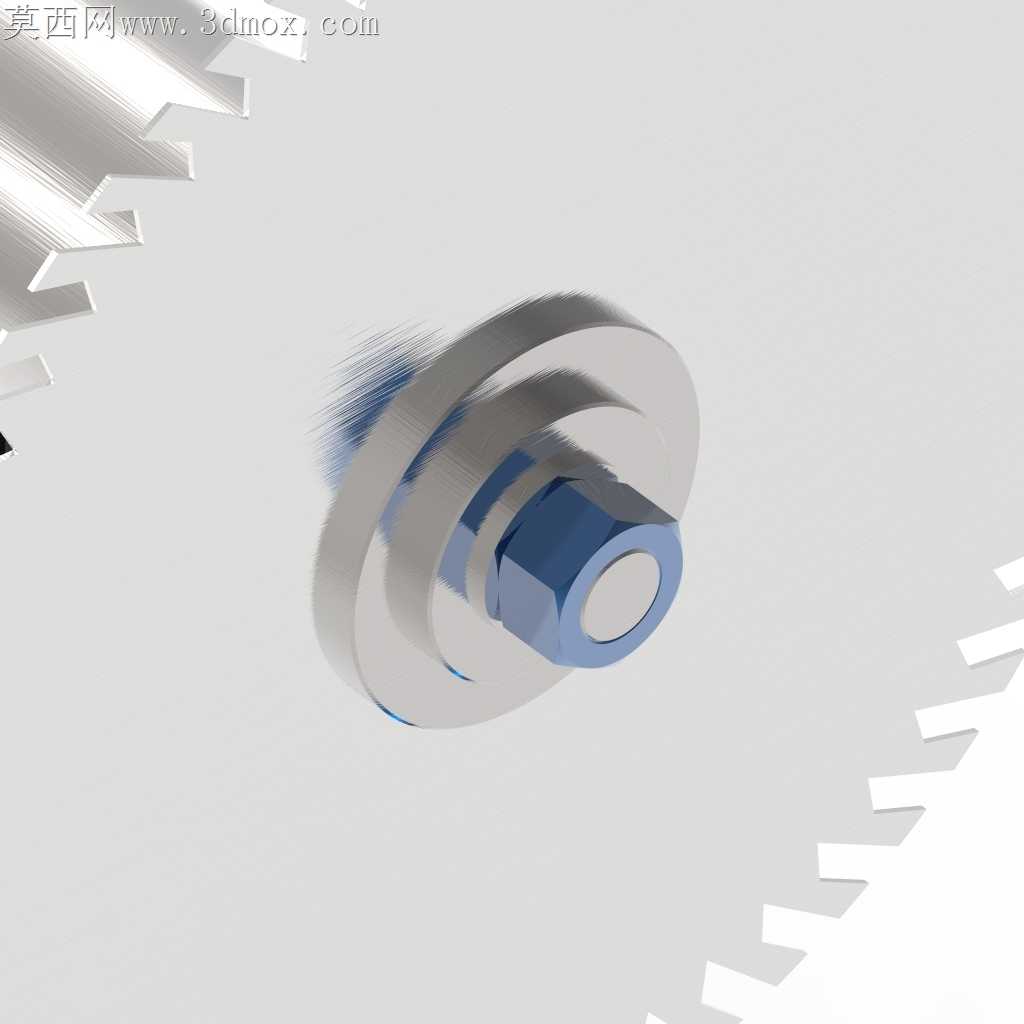

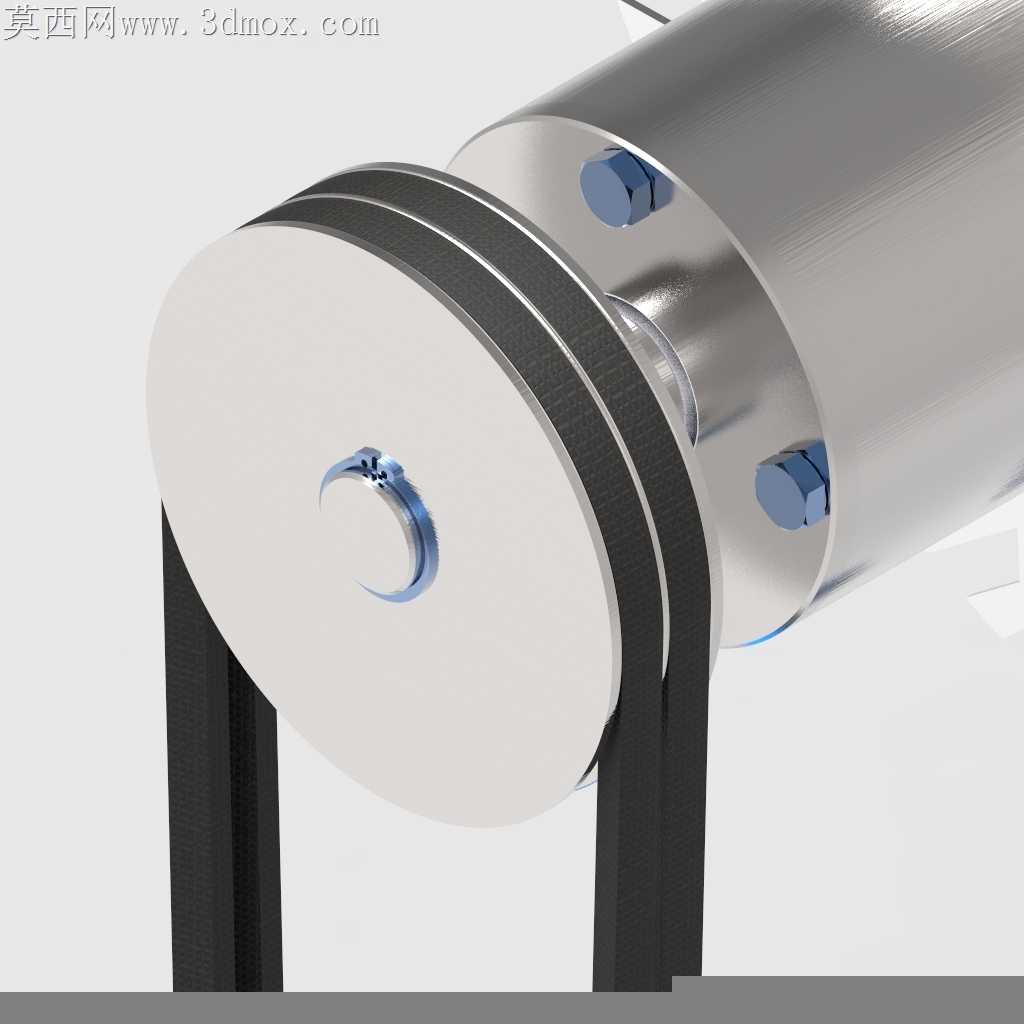

锯片安装轴的支撑段做了双轴承跨距优化，两个深沟球轴承的间距比常规直连结构拉大了32%，悬臂端的锯片在满负荷进给时，轴端径向跳动量能控制在0.02mm以内，切薄型金属管材时不会出现打齿、崩边的情况。皮带轮的带槽做了微弧倒角处理，皮带高速运转时不会因为槽口锐边切割带体纤维，三角带的使用寿命能提升近一倍，日常维护只需要定期检查张紧度，不用频繁更换传动件。

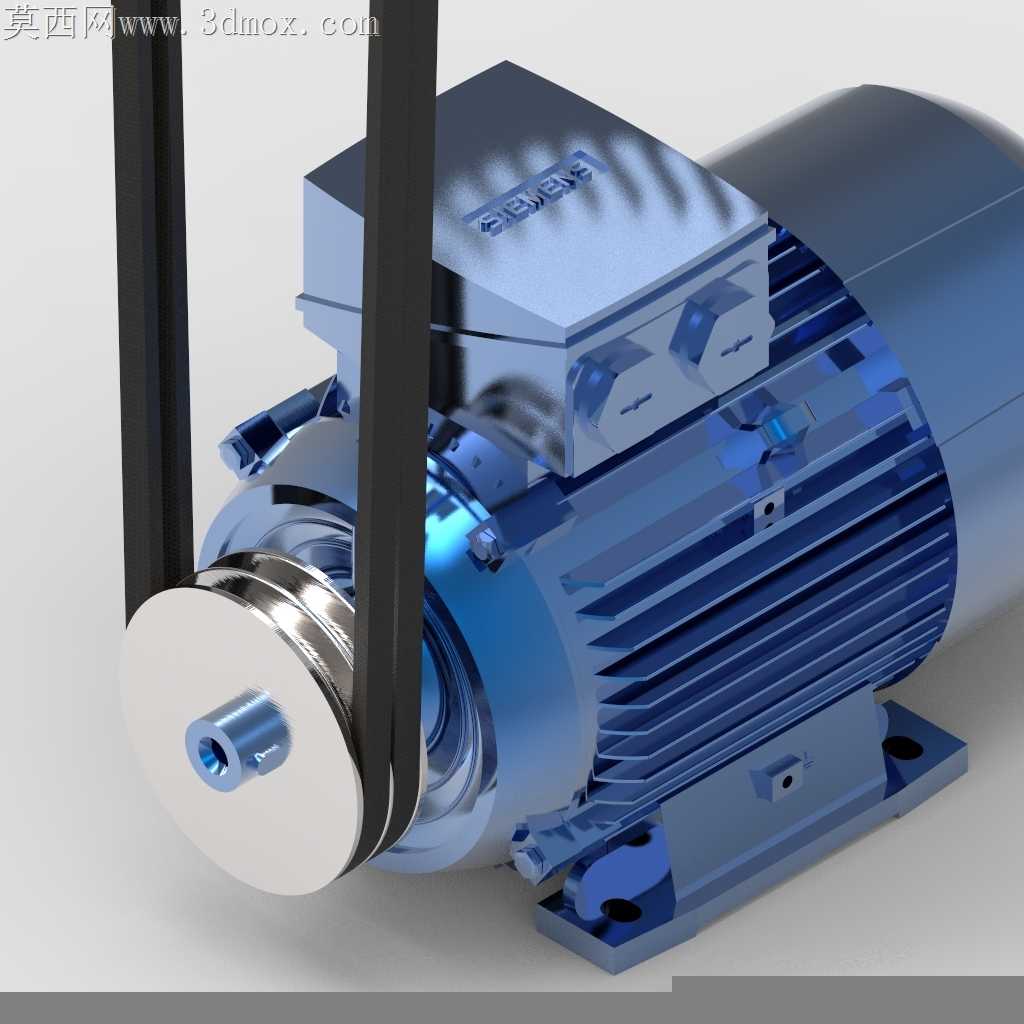

电机安装座预留了腰型调节槽，张紧皮带时不用撬动电机本体，只需要松开固定螺栓拧动调节螺钉就能精准控制张紧量，避免过度张紧导致的电机轴承额外负载，也不会因为张紧不足出现皮带打滑丢转。锯片防护罩的安装位做了快拆结构设计，更换锯片时不用拆解整个传动护罩，松开侧边的快拆旋钮就能掀开护罩完成换片，换件时间比传统结构缩短三分之二。

锯切作业时产生的金属切屑会顺着防护罩的导屑槽定向排出，不会飞溅到皮带槽内造成带体异常磨损，也避免切屑卷入电机散热鳍片造成电机过热。主轴的密封端盖采用了双唇口油封结构，切割产生的细碎粉尘不会渗入轴承滚道，轴承润滑脂的更换周期能从原来的3个月拉长到12个月，大幅降低日常运维的耗材成本。

进给侧的手柄安装位做了阻尼衬套设计，手动进给时的力度反馈均匀，不会因为进给量突变造成锯片卡滞，新手操作也能平稳控制切割节奏，减少崩锯片的安全隐患。整机的重心落在电机安装座的中心位置，台架固定后运行震动极小，不用额外做混凝土基础固定，移动工位作业时也能快速拆装转移。
