汽车冲压生产线用气动夹紧执行机构

这套气动夹紧执行机构，主要面向汽车冲压工序的上下料、工位转序以及板件定位环节设计，在汽车覆盖件、结构件的冲压生产线上，这类夹具承担着坯料抓取、工序件夹持、成品件转运的核心功能，替代传统人工取放件的操作，既可以规避冲压设备作业区域的安全风险，也能稳定夹持节拍，匹配高速冲压线的生产效率要求。除开冲压线场景，这类结构经过夹爪型面的适配调整后，也可用于焊接工位的工件固定、装配线的组件夹持，以及小型机加工工序的工件装夹，适配多品种小批量的柔性生产需求。

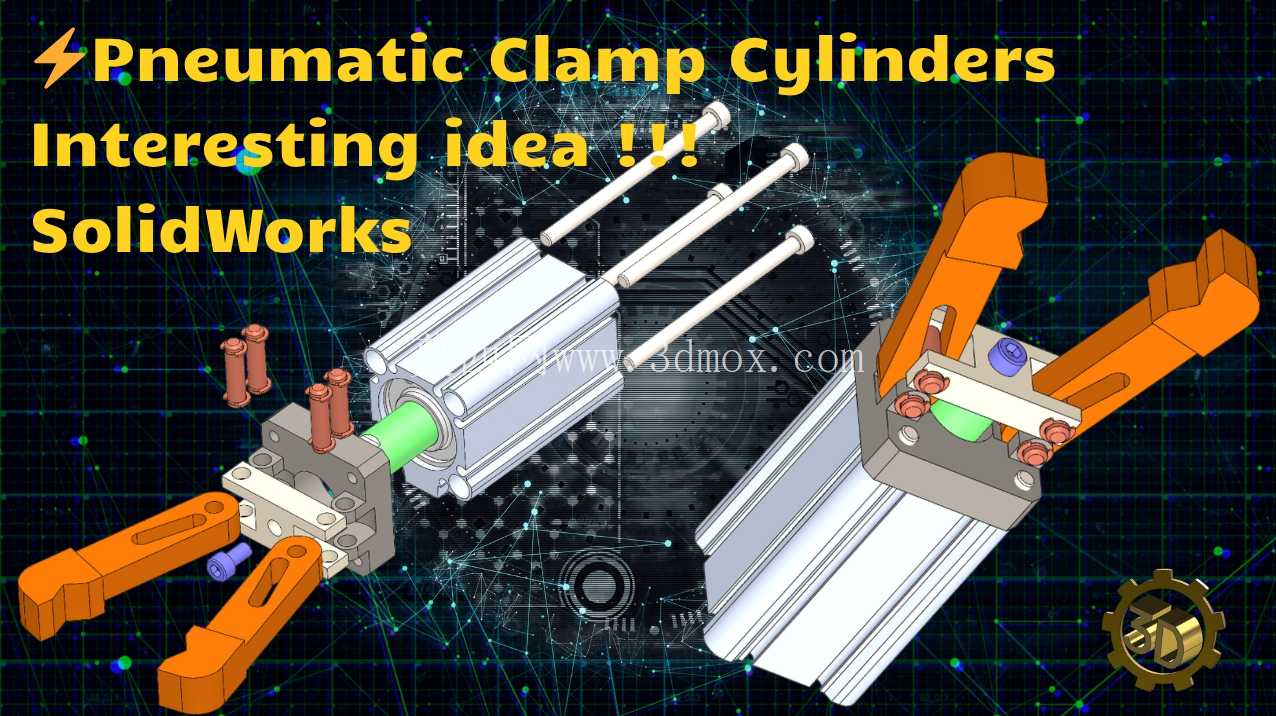

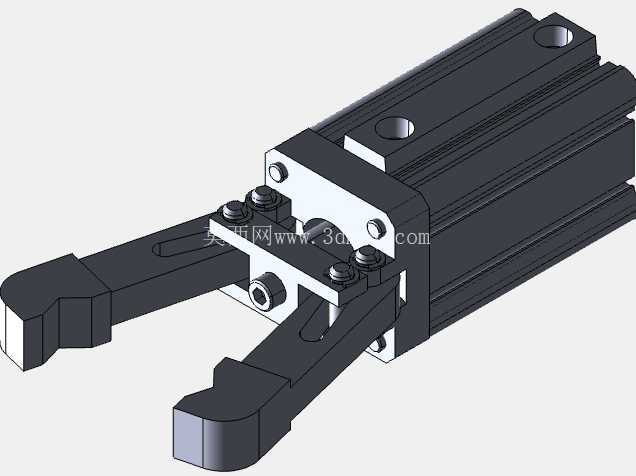

从功能特性来看，这套机构采用标准笔型气缸作为动力输出源，气缸活塞杆的直线往复运动，通过铰接式的传动结构转化为夹爪的开合动作，相比齿轮齿条式的平行夹爪，这种杠杆式的铰接结构输出夹紧力更大，对于表面存在轻微起伏的冲压件，夹爪的铰接间隙可以提供一定的自适应补偿，避免刚性夹持造成的工件表面压痕或者夹取滑脱。夹爪的工作端做了加宽处理，接触工件的位置预留了聚氨酯垫安装槽，实际使用时可以粘贴防滑耐磨的聚氨酯垫层，既可以增大夹持摩擦力，也能避免硬质金属夹爪划伤冲压件的涂装前表面，尤其适合汽车外覆盖件这类对表面质量要求极高的工件夹持。气路接口采用标准快插接头设计，适配车间常规的6mm或者8mm气动软管，接入生产现场的压缩空气管路即可使用，不需要额外配置专用的液压或者伺服驱动单元，维护成本更低。

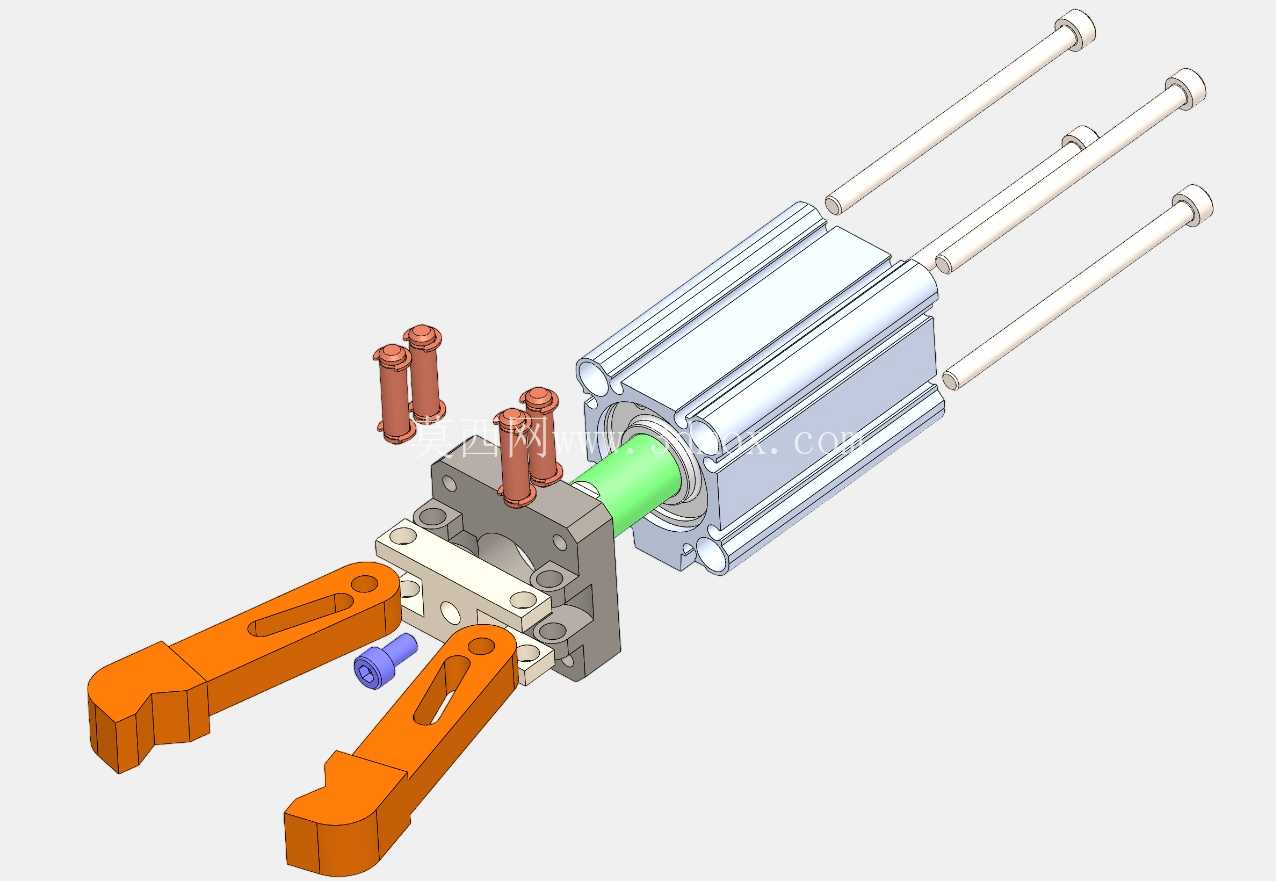

设计思路上，整套机构优先考虑了安装互换性与模块化调整空间，气缸安装座采用标准型材的安装孔位设计，既可以直接固定在型材搭建的工装架上，也可以通过转接法兰安装在工业机器人的末端法兰上，适配不同的安装载体。传动铰接处的销轴采用标准圆柱销配合开口销防松，长期往复运动出现磨损后，可以直接更换标准销轴，不需要整体更换夹爪组件，降低备件成本。夹爪部分采用分体式设计，工作端的夹指通过内六角螺丝固定在夹爪摆臂上，针对不同形状、不同尺寸的工件，只需要更换对应型面的夹指即可，不需要重新制作整套夹具，大幅缩短工装换型的时间。在行程设计上，气缸的有效行程匹配夹爪的开合角度，保证张开状态下夹爪的开口尺寸大于工件的最大夹持宽度，避免取件时夹爪与工件发生干涉，闭合状态下的夹紧力可以通过气源压力进行调整，针对0.8mm到2.5mm厚度的常规汽车冲压钢板，0.5MPa的气源压力即可提供足够的夹持力，不会出现夹取过程中工件脱落的问题。

从安装边界与尺寸适配来看，整套机构的整体宽度控制在120mm以内，长度方向不含活塞杆伸出状态下为180mm，厚度方向为65mm，整体结构紧凑，不会占用过多的安装空间，即使在冲压模具周边狭小的安装空间内，也可以灵活布置。安装座上的固定孔采用长圆孔设计，安装时可以根据实际位置进行±5mm的位置微调，降低安装时的位置精度要求，减少现场调试的工作量。夹爪闭合状态下的最小夹持尺寸为10mm，最大张开尺寸为80mm，可以覆盖绝大多数汽车小型冲压结构件的夹持需求，比如安装支架、加强板、连接板这类零件的夹持都可以直接适配。需要注意的是，这套机构的设计负载为5kg以内的工件，如果需要夹持更重的工件，可以更换缸径更大的气缸，同时对应加强夹爪摆臂的结构厚度，保证夹持刚性。在气路配置上，建议在气缸的进出气口加装节流阀，调整夹爪的开合速度，避免开合速度过快造成的工件冲击或者机构撞击，延长整套夹具的使用寿命。
