双向晶闸管功率模块三维结构设计

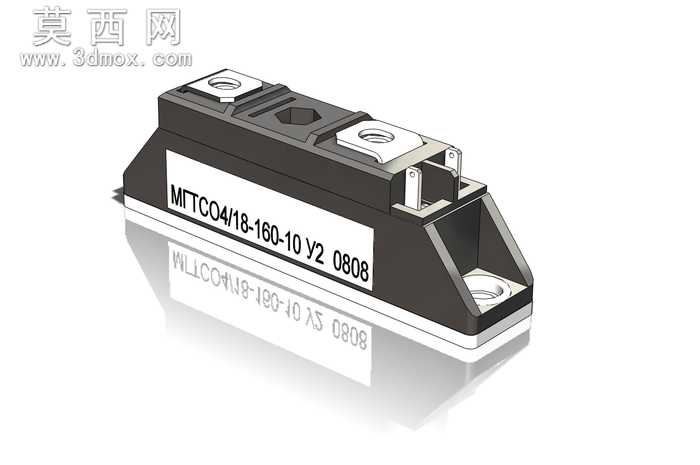

本作品为工业级双向晶闸管功率模块的三维参数化设计成果，建模阶段以实物测绘的尺寸数据为基准，在SolidWorks平台完成全特征构建，严格遵循电力半导体模块的通用封装规范，还原了产品的全部结构细节。模型主体采用模块化分层建模思路，将底座、电极端子、塑封壳体、标识铭牌等独立部件分别绘制后完成装配约束，各部件间的配合公差符合工业量产的实际装配要求，底座的安装孔位、电极的接线端面尺寸均与行业通用标准匹配，可直接用于配套结构的适配设计。材质渲染阶段针对不同部件的物理属性做了精细化区分：散热底座采用黑色阻燃工程塑料材质，添加细微的磨砂颗粒质感模拟真实塑封表面的哑光效果，金属电极端子赋予镀镍金属材质，设置合适的反射率与粗糙度还原金属件的冷冽光泽，表面的标识铭牌采用白色底材搭配黑色印刷字体，还原工业产品标识的清晰印刷效果，整体渲染采用柔和的影棚布光，搭配底部倒影效果突出模块的立体轮廓与结构层次。结构设计上充分考量功率器件的散热与安装需求，底座设置多组定位安装孔适配不同的安装场景，主电极端子采用凸起式接线结构预留充足的接线操作空间，壳体侧面的加强筋结构既提升了整体结构强度，也优化了模块的散热风道布局，内部的芯片安装腔体预留了标准的芯片焊接空间，可适配同规格不同参数的晶闸管芯片替换。设计过程中同步完成了装配干涉检查，所有活动部件与固定结构间无干涉冲突，模型可直接导出为STEP、IGES等通用格式用于结构仿真、工装设计、产品展示等场景，完整还原了工业功率模块从外部封装到内部安装位的全部结构特征，为电力电子设备的配套设计提供精准的三维参考依据。
