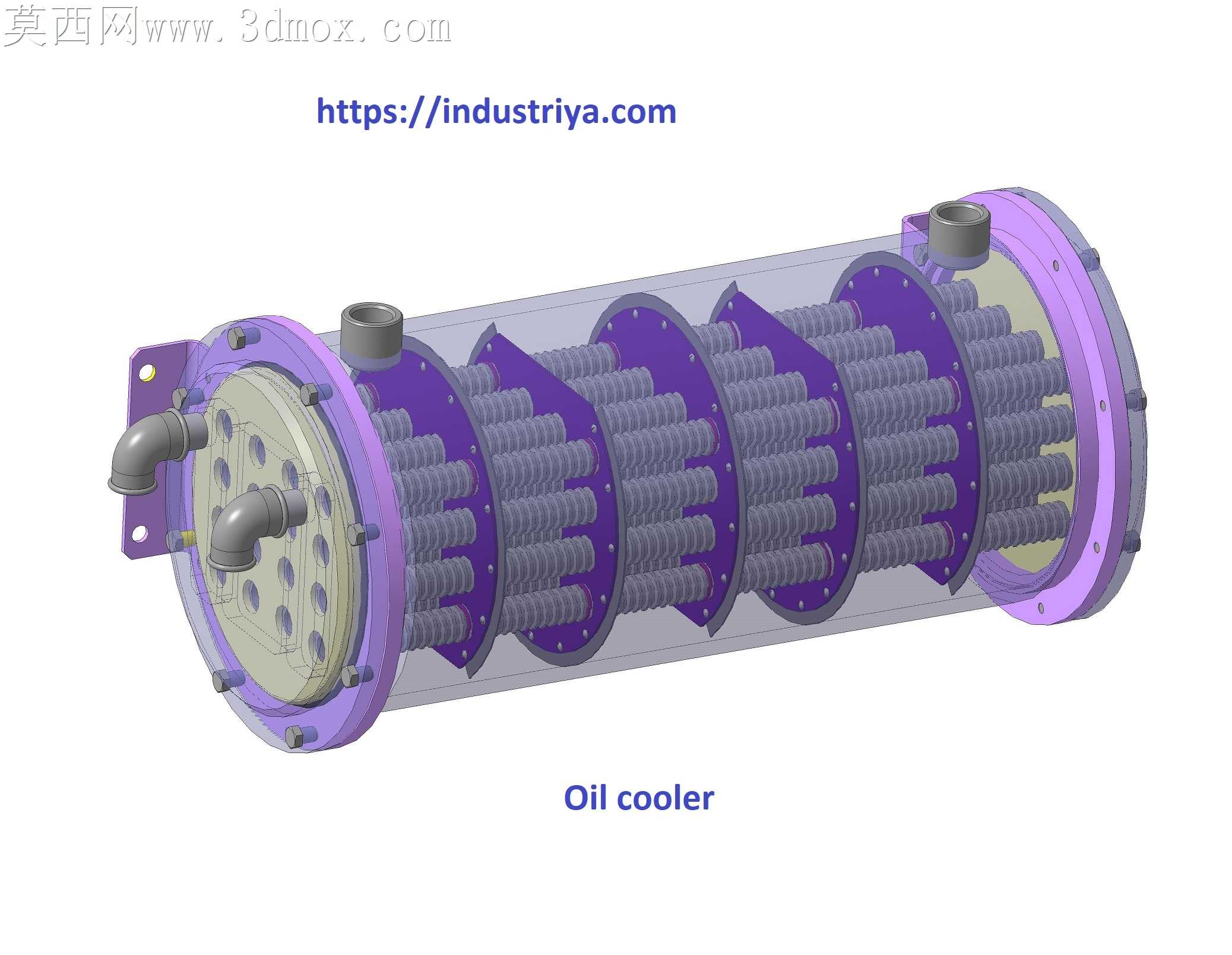

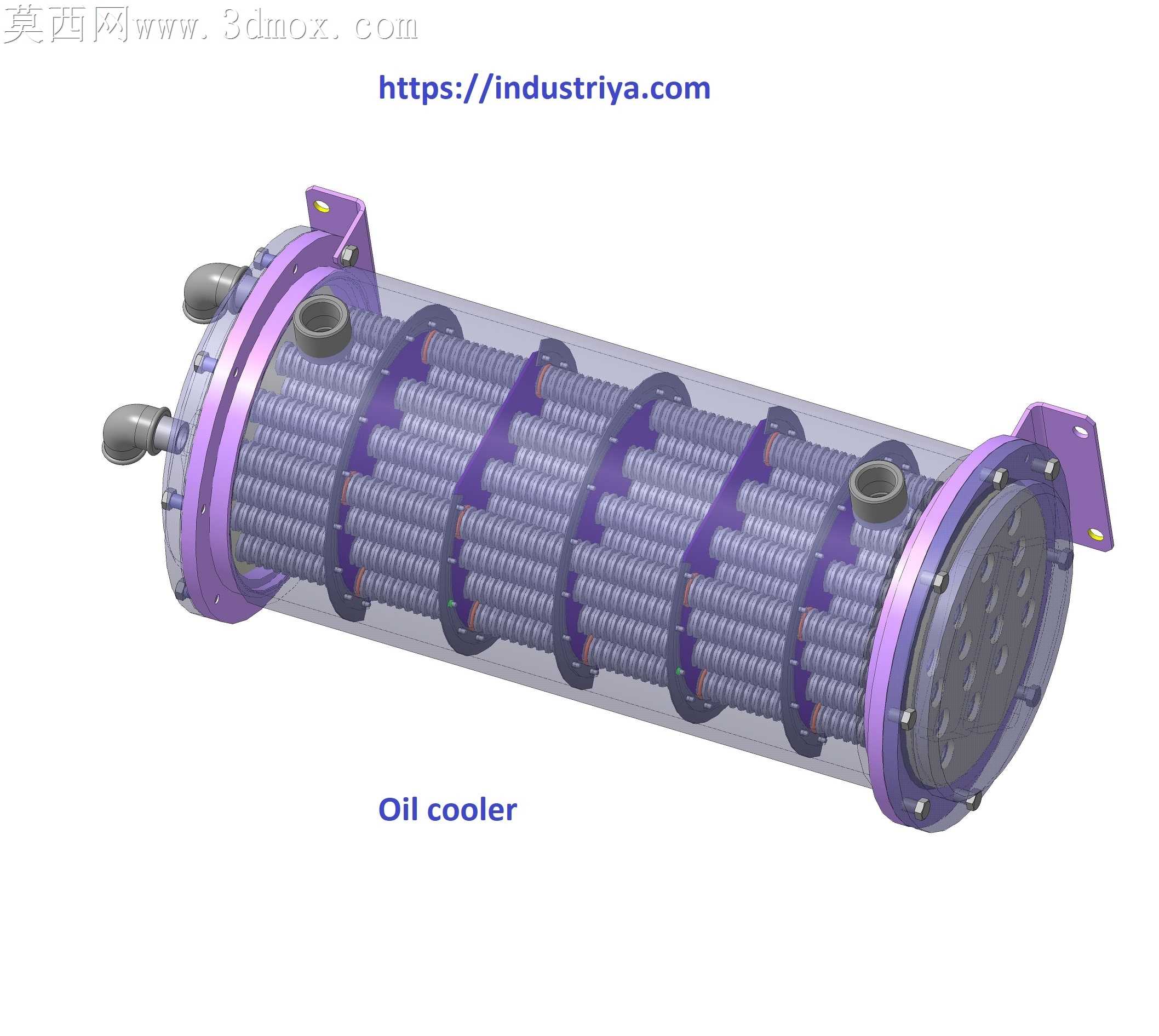

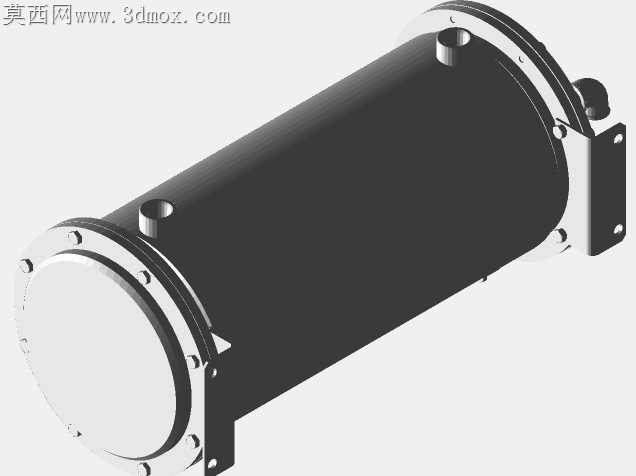

液压站用列管式油冷却器结构设计

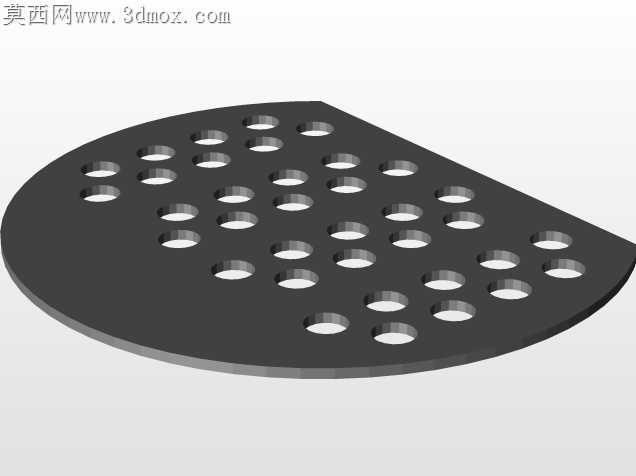

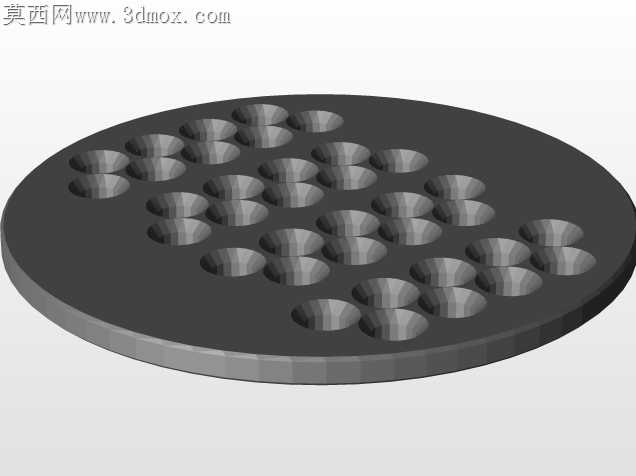

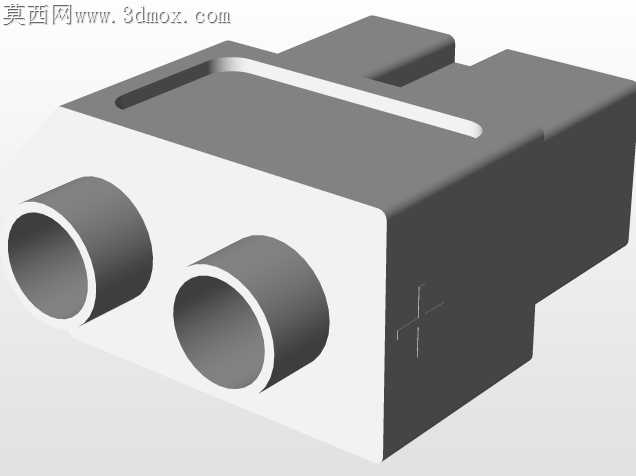

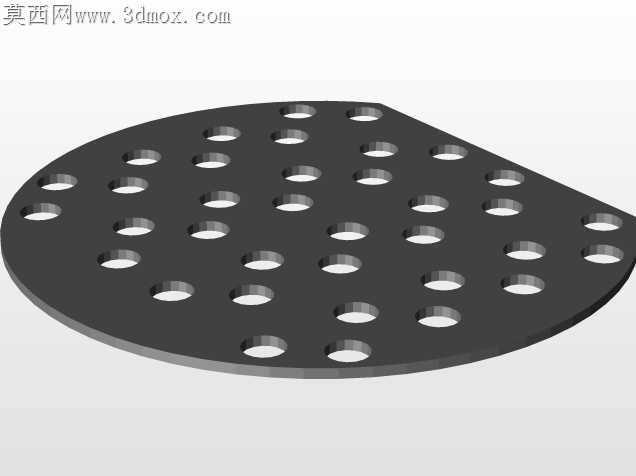

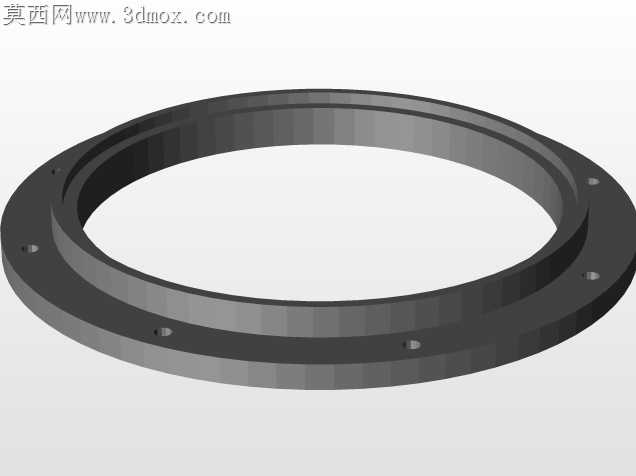

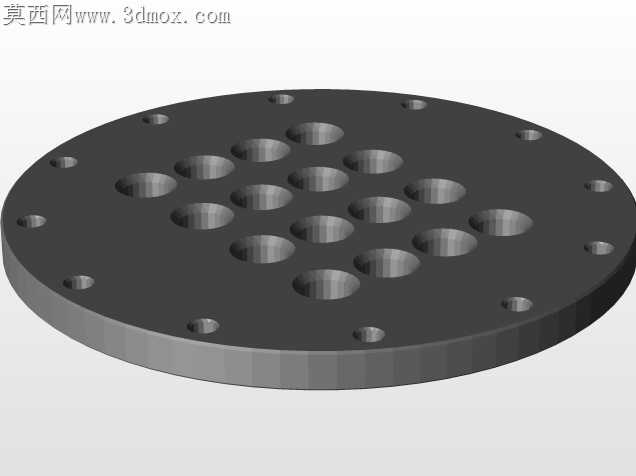

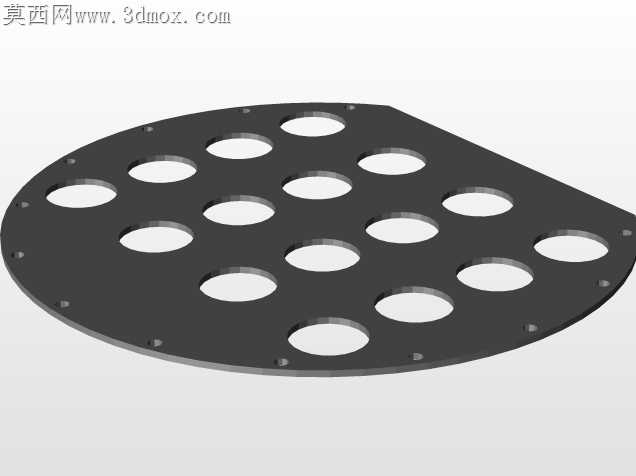

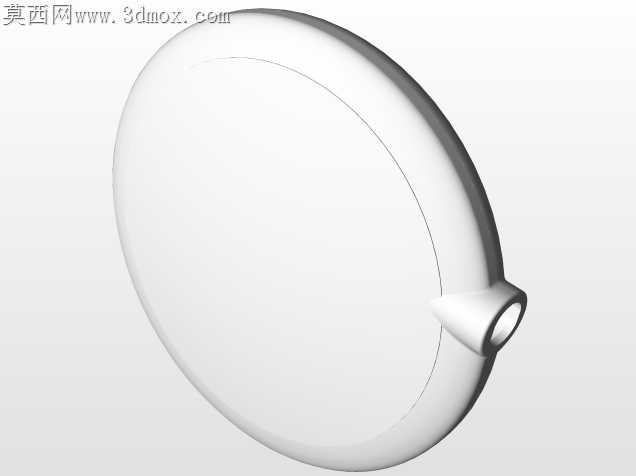

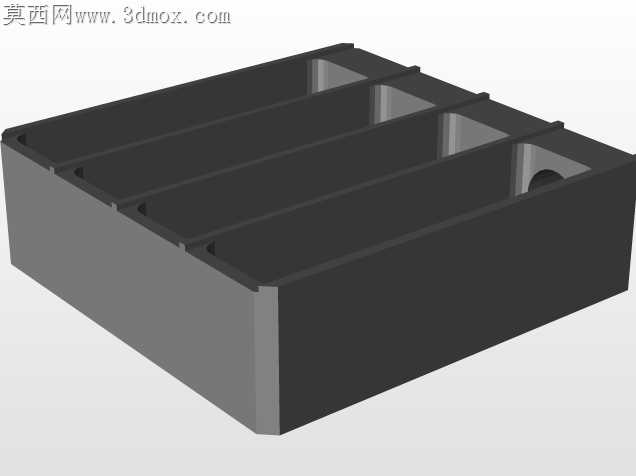

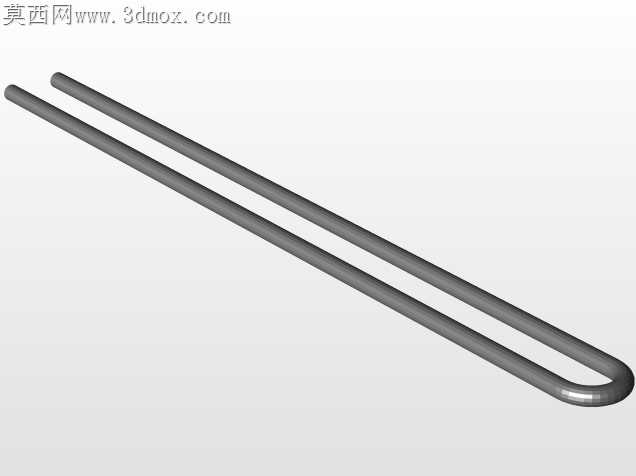

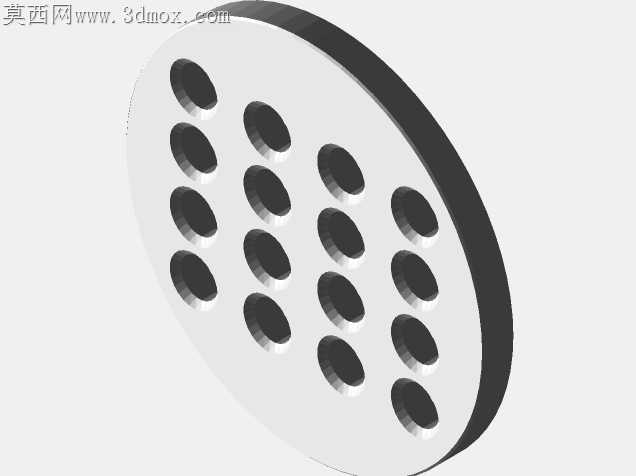

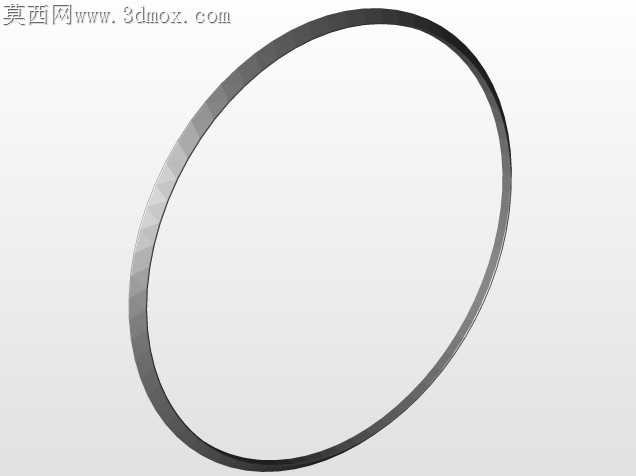

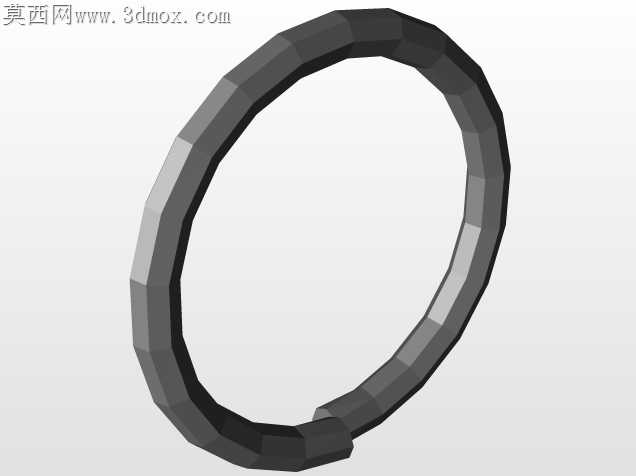

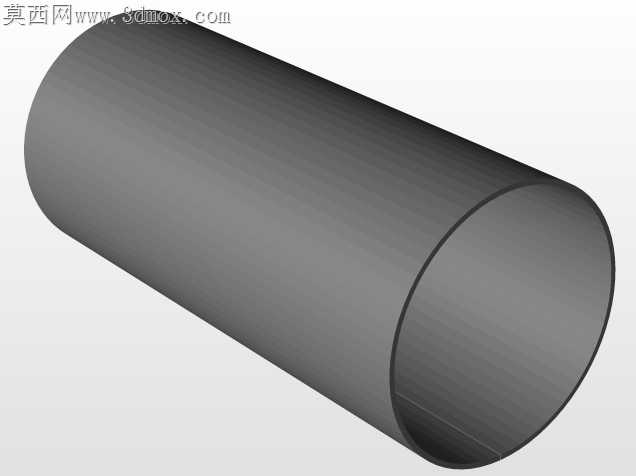

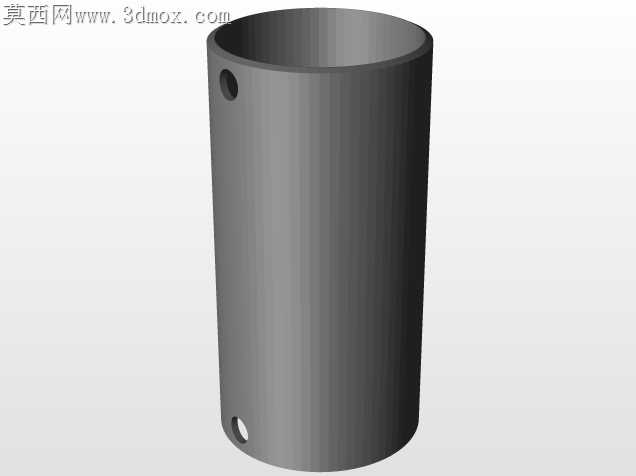

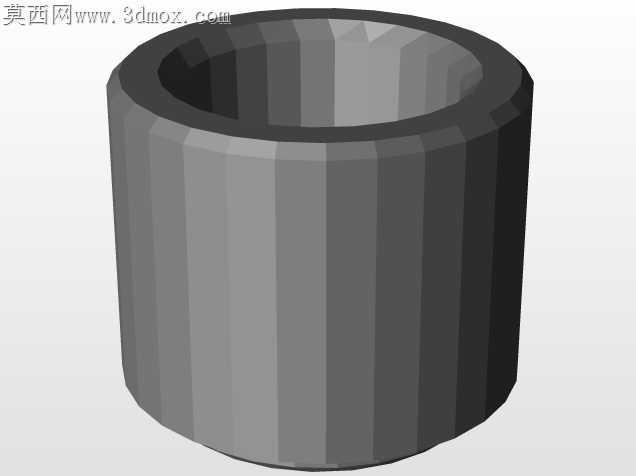

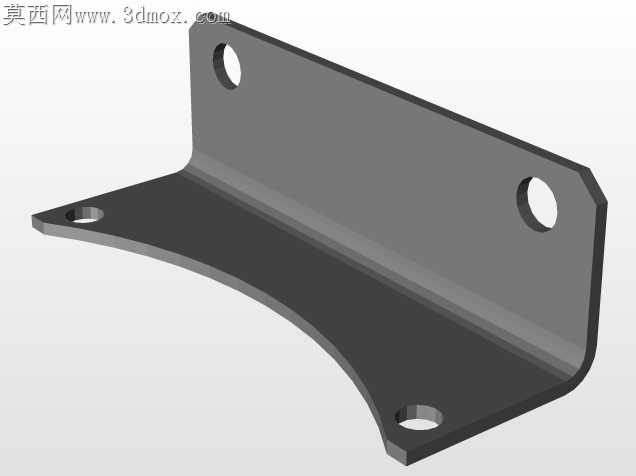

液压系统连续运行时油温过高会导致密封件老化加速、油液黏度骤降引发内泄，常规冷却器常出现折流板与壳体内壁间隙过大造成油液短路、换热管与管板胀接处应力集中开裂的问题，这款列管式油冷却器在结构优化上做了针对性调整。紫铜换热管采用错排排布，相邻管心距控制在管外径的1.25倍，既保证油液在壳程的湍流扰动强度，又避免管间距过小导致的装配干涉与清洗困难。折流板采用整圆切边结构，切边高度取壳体内径的25%，每块折流板上加工有与换热管过盈配合的定位孔，孔边做0.2mm的倒角去毛刺处理，避免穿管时刮伤换热管外壁的钝化层。端盖与管板的密封面采用凹凸榫槽结构，配套耐油丁腈橡胶垫片，压紧时垫片不会被高压油液冲挤溢出，相比平面密封能承受更高的系统背压。壳程的进出油口采用45度斜向布置，正对相邻两块折流板之间的流道区域，避免油液进入壳程后直接冲击端侧管板造成局部涡流滞流。管程的冷却水进出口采用同侧上下排布，下进上出的流向能保证管程内始终充满冷却水，不会出现气堵导致上部换热管干烧。换热管与管板的连接采用胀接加端面焊的双重固定方式，胀接长度取管板厚度的80%，剩余20%厚度做焊接坡口，焊后做0.8MPa的水压保压测试，杜绝冷热交替工况下的渗漏隐患。折流板之间采用定距管加拉杆的固定方式，定距管长度严格匹配折流板间距公差，拉杆两端采用双螺母锁紧，避免液压油长期冲刷导致折流板移位窜动。壳体内壁做喷砂除锈处理后喷涂环氧耐油涂层，减少油液杂质在壁面的附着沉积，延长冷却器的维护周期。端盖上的固定螺栓采用均匀跨中布置，螺栓预紧力按对角线顺序分步施加，避免管板受力不均导致换热管变形。
