工业级光纤激光盒散热结构设计

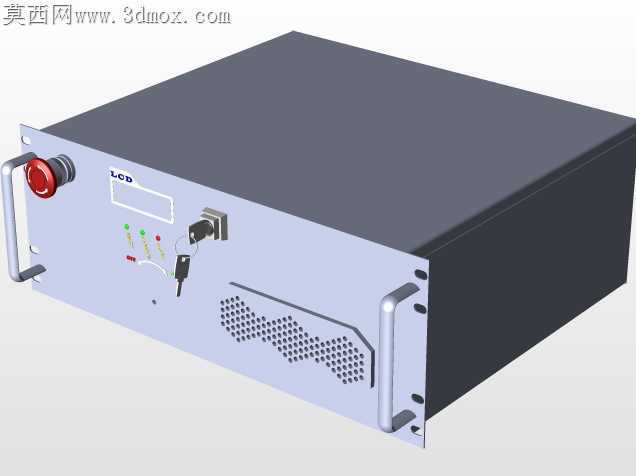

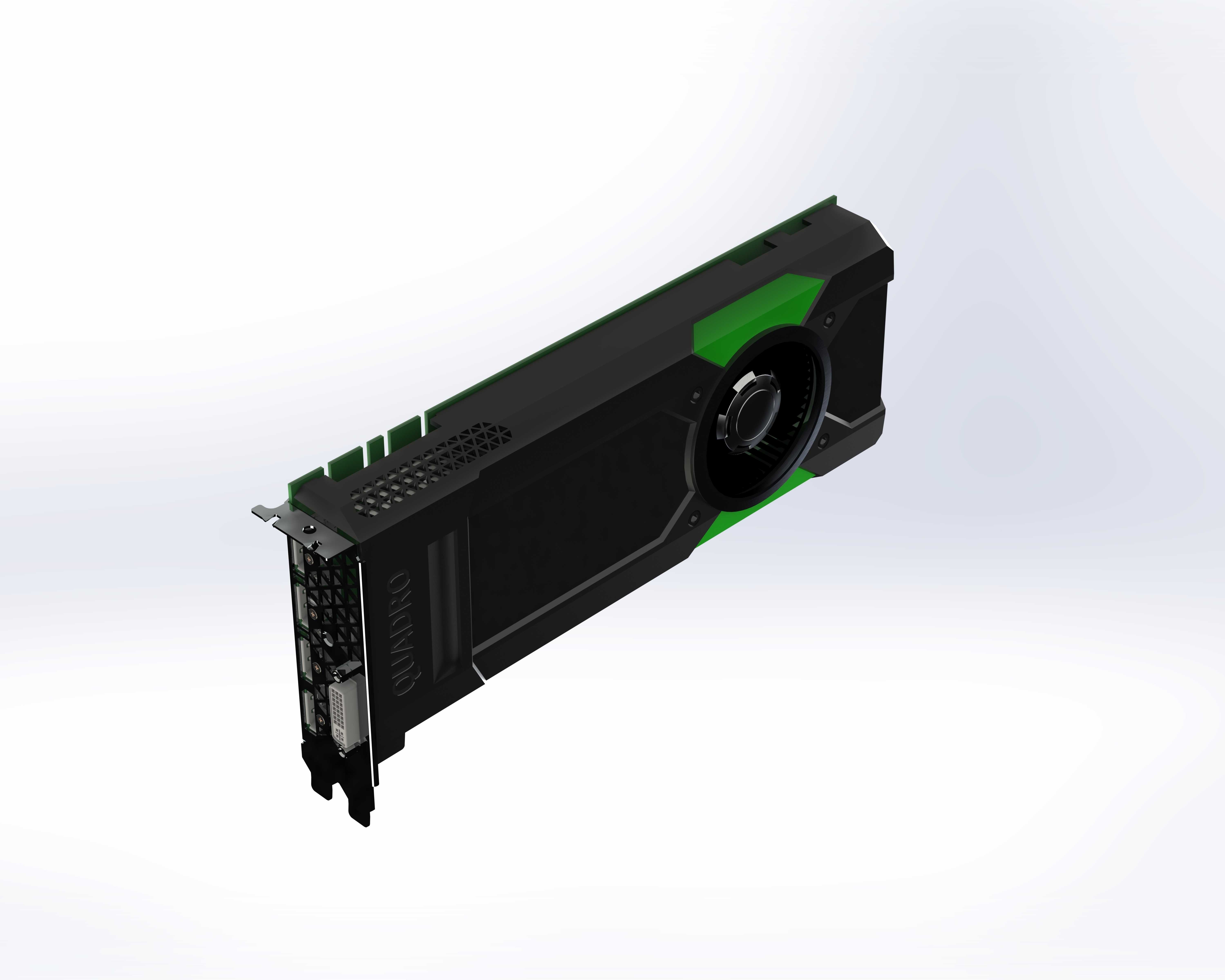

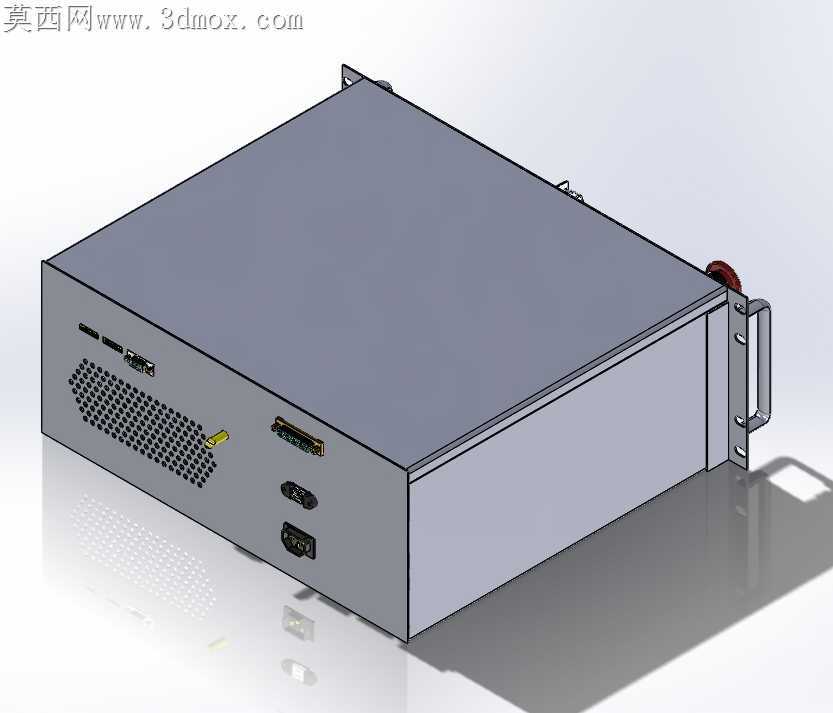

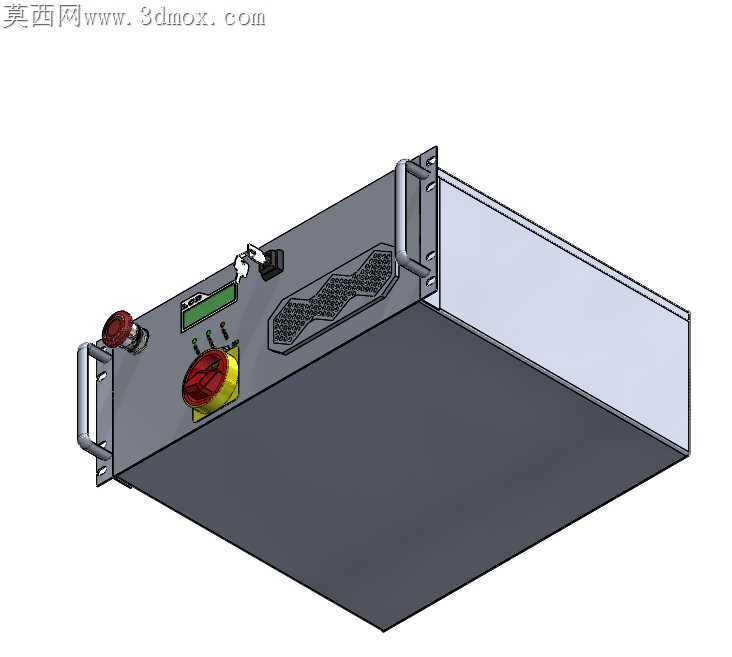

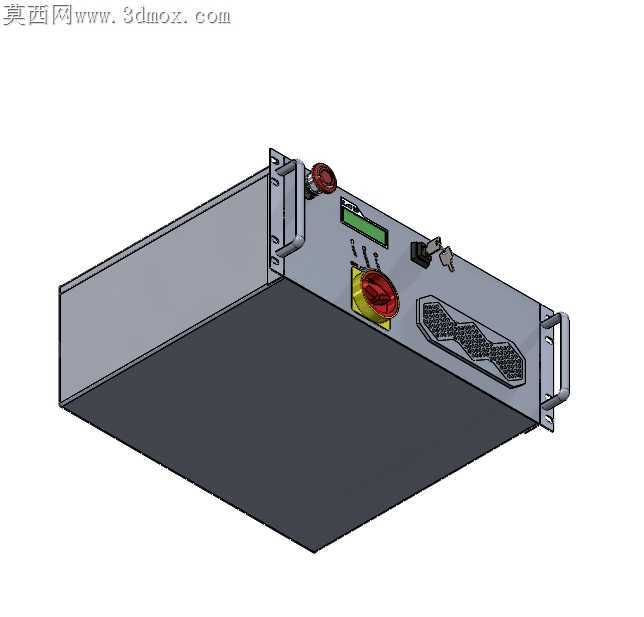

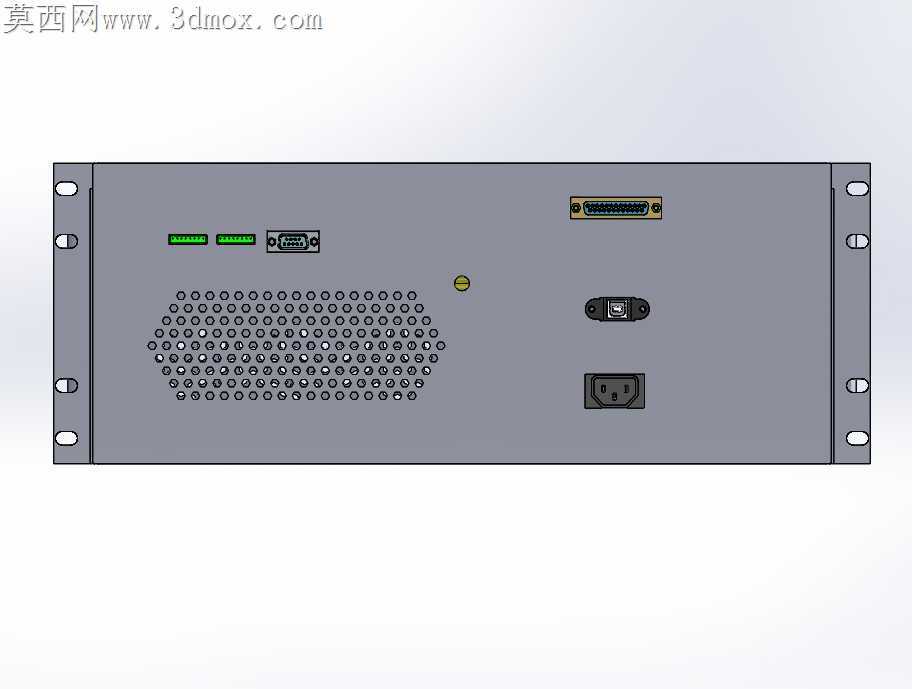

板卡式工业硬件的壳体加工，最容易踩的坑是散热孔位与内部风道的错位——不少初版设计为了追求外观规整，把散热格栅开在壳体侧面，却忽略了涡轮风扇的轴向出风方向，装机后核心模块温度比仿真值高出18℃，长时间满负载运行极易触发光功率衰减的保护阈值。这款光纤激光盒的壳体在做加工适配调整时，直接把进风格栅开在风扇正对的尾端区域，格栅条的冲压角度特意做了12°的倾斜，既避免竖直条孔容易落灰的问题，又能让外部冷空气顺着倾斜角度直接导入风扇进风面，减少气流在壳体内的紊流损耗。壳体侧边的绿色装饰条没有采用常见的胶粘固定方案，而是在钣金壳体上预留了0.15mm公差的卡扣槽，装饰条采用阻燃PC材质注塑成型，装配时直接卡入槽位即可，省去了涂胶、等待固化的工序，也避免长期高温环境下胶层老化脱落的隐患。金手指挡板位置的折弯公差控制在±0.05mm以内，挡板上的固定螺柱采用铆接工艺固定在钣金件上，螺纹孔的垂直度经过治具校准，装机时不会出现螺孔对位偏差、螺丝滑牙的问题。壳体表面的黑色哑光涂层采用导电防锈塑粉，喷涂厚度控制在60-80μm，既满足电磁屏蔽的要求，又不会因为涂层过厚影响卡扣、螺柱的装配精度。风扇固定位的减震胶垫预留槽深度做了0.2mm的下沉处理，胶垫装入后不会高出壳体平面，避免装机时胶垫被主板挤压变形产生异响。输出接口区域的挡片做了翻边处理，边缘没有裸露的钣金毛刺，插拔光纤接头时不会刮伤线缆外皮，也能提升接口处的结构强度，减少多次插拔后挡片变形的概率。壳体内部的走线槽位和钣金主体一体冲压成型，不需要额外加装塑料走线架，既减少了装配零件数量，也能避免塑料件在长期高温环境下释放挥发物附着在光学镜片表面，影响激光传输效率。
