HLP型工业定位标记销结构设计

　　在工装夹具、自动化装配线以及精密检测工位的设计搭建过程中，定位类零件的选型与结构设计直接决定了整套工装的重复定位精度与长期运行稳定性，HLP标记销作为兼具定位与标识功能的专用五金零件，在多工位装配、工件溯源标记、工序间定位传递等场景中有着不可替代的作用。不同于普通圆柱销仅承担径向定位的功能，该款标记销在结构设计上整合了定位柱身、顶部标识安装位以及尾部锁紧结构三个核心功能段，能够在完成工件精准定位的同时，通过顶部的标识块传递工位信息、工件批次信息或者装配对位标记，减少工序间的人工核对步骤，降低错装漏装的概率。从实际应用场景来看，这类标记销常被用在汽车零部件装配线的随行夹具上，每个工位的标记销顶部对应不同的色标或者字符标识，工件随托盘流转到对应工位时，操作人员或者视觉检测设备可以通过识别标记销顶部的标识，快速确认当前工位的装配内容是否匹配，避免不同型号工件混线生产时出现装配错误；在精密模具的卸料板定位结构中，这类带标识的销件也能帮助模具维修人员快速识别销件的安装位置，减少模具拆装时的对位调整时间，提升模具维护效率。

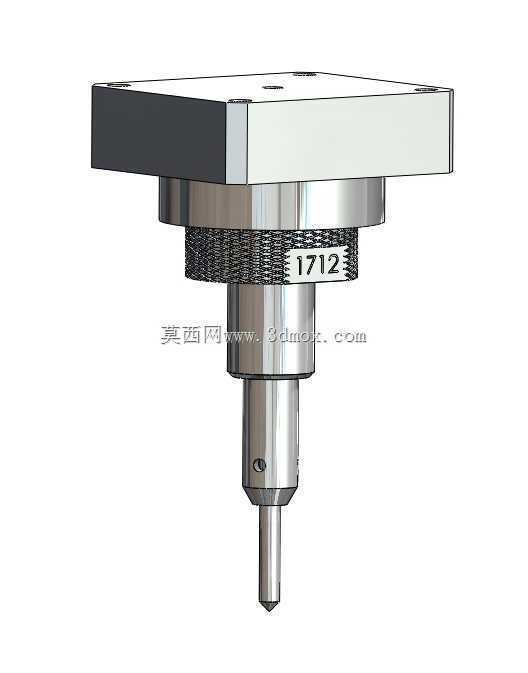

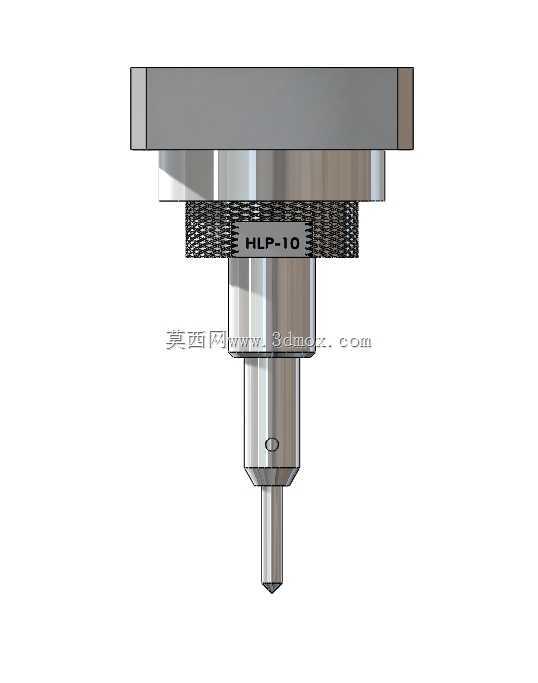

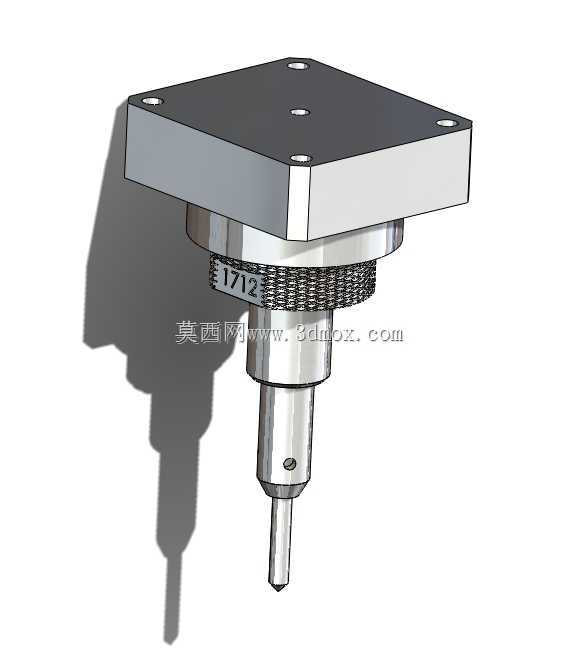

　　从结构设计思路来看，该款标记销的柱身采用了分段式变径设计，靠近顶部的大直径段为定位工作面，加工时严格控制圆柱度与表面粗糙度，保证与工件定位孔的配合间隙控制在合理范围内，既不会因为间隙过大导致定位偏移，也不会因为配合过紧造成工件拆装困难；柱身中间的细径段为避让段，主要用于避开工件或者夹具上的非配合结构，减少不必要的加工面，降低零件加工成本的同时，也能减少销件与工件的接触面积，避免销件表面的加工毛刺刮伤工件定位孔内壁；尾部的锁紧段设计有外螺纹与径向锁紧平面，安装时可以通过螺母将销件牢牢固定在夹具基板上，径向平面可以配合扳手施加锁紧扭矩，避免销件在长期插拔受力后出现转动或者松动，保证定位精度的长期一致性。顶部的标识安装位采用沉台结构，标识块可以通过过盈配合或者粘接的方式固定在沉台内，沉台的深度经过精准计算，保证标识块安装后不会突出销件顶面，避免工件放置时与标识块发生干涉，同时沉台的侧壁可以对标识块起到径向限位作用，即使在长期的摩擦接触下，标识块也不会出现移位或者脱落。

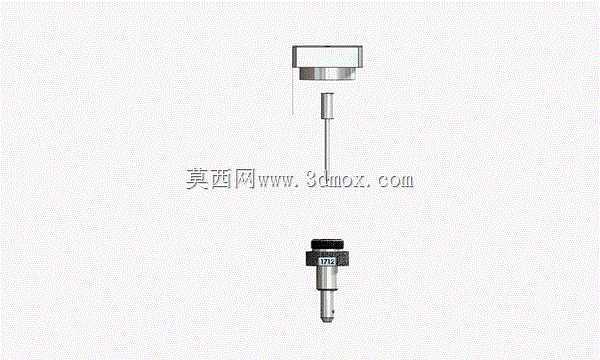

　　从安装边界与尺寸适配角度来看，该款标记销的安装基准面为尾部法兰的下端面，设计时将法兰端面与柱身定位段的垂直度公差控制在0.01mm以内，保证销件安装到基板上后，柱身的轴线与基板平面保持垂直，避免因为安装倾斜导致定位孔出现单侧磨损。在进行夹具设计时，需要在基板上加工对应直径的安装过孔，过孔直径比销件尾部锁紧段直径大0.1-0.2mm，方便销件安装时的位置微调，待销件位置校准完成后再通过尾部的锁紧螺母进行固定，同时需要在基板对应位置加工避让沉孔，容纳锁紧螺母与垫片，保证基板安装面的平整度。定位段的直径公差通常选取h6或者g6级，根据工件定位孔的精度要求灵活选择，当用于精密装配工位时可以选取更小的配合间隙，用于普通工序间定位时可以适当放大间隙提升工件拆装的流畅性。柱身的有效定位长度需要根据工件的定位孔深度来确定，保证定位段伸入工件定位孔的长度不小于定位段直径的1.5倍，确保定位的稳定性，同时避让段的长度要足够避开工件下方的突出结构，避免工件放置时出现悬空。在长期使用过程中，定位工作面会因为反复插拔出现磨损，当磨损量超过0.02mm时就需要及时更换销件，避免定位精度下降影响产品装配质量，该款标记销的分段式结构也让更换过程更加便捷，只需要松开尾部的锁紧螺母就可以将销件从基板上方抽出，不需要拆解整个夹具结构，大幅降低了设备维护的时间成本。在三维建模过程中，需要重点关注各段直径的同轴度公差、法兰端面的垂直度公差以及顶部沉台的深度尺寸，这些尺寸直接影响销件的安装精度与使用性能，建模时需要将这些配合面的公差要求在工程图中明确标注，同时要考虑加工工艺的可行性，避免出现过小的内圆角或者难以加工的深孔结构，保证零件能够通过常规的车削、磨削工艺完成加工，控制零件的制造成本。
