正六边形孔阵列斜置平板网架结构

　　这类带正六边形通孔阵列的平板网架结构，在工业现场的应用场景覆盖多个细分领域，最常见的是物料筛分环节的分级筛网，尤其是针对颗粒状、小块状物料的干式筛分作业，六边形孔相比同开孔率的圆孔，孔间连接筋的受力均匀性更优，相邻孔的筋条受力方向分散，不会出现圆孔阵列中筋条应力集中在径向的问题，长期承受物料冲击、摩擦的工况下，筋条断裂失效的概率更低。除此之外，这类结构也常作为设备的通风防护格栅使用，安装在设备散热口、安全防护围挡位置，既可以保证足够的通风通流面积，又能阻挡大尺寸异物进入设备内部，同时六边形阵列的通透率一致性更好，不会出现局部通风量不足的问题。还有部分流水线工位会采用这类结构作为物料承托网板，输送过程中可以漏除物料表面附带的碎屑、粉尘，保持输送面整洁。

　　从设计思路来看，这款斜置展示的网架，核心是基于等开孔率前提下的结构强度优化，正六边形属于密铺图形，在平面上排布时可以做到无间隙阵列，相同板材面积下，六边形孔的孔边总长度更短，意味着板材冲孔后的剩余结构连续性更好，整体刚性比同开孔率的圆孔、方孔板更优。设计时首先确定单孔的内切圆尺寸，这个参数直接对应可通过物料的最大粒径，或是防护场景下可阻挡异物的最小尺寸，孔间距也就是筋条宽度，需要根据使用场景的受力情况计算，筛分场景下筋条宽度要兼顾耐磨性和开孔率，防护场景下则要侧重抗冲击强度，避免外力撞击后筋条变形断裂。

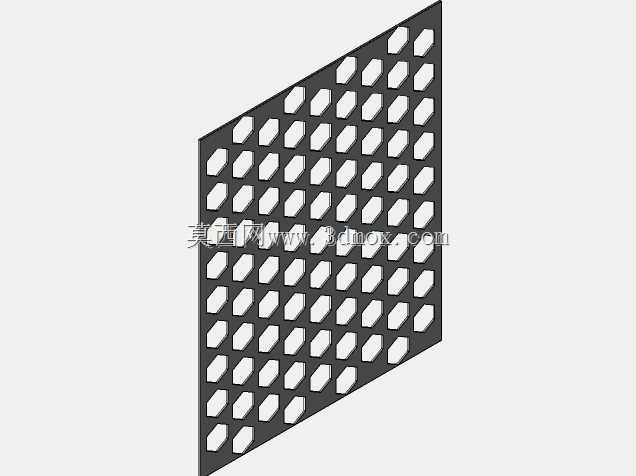

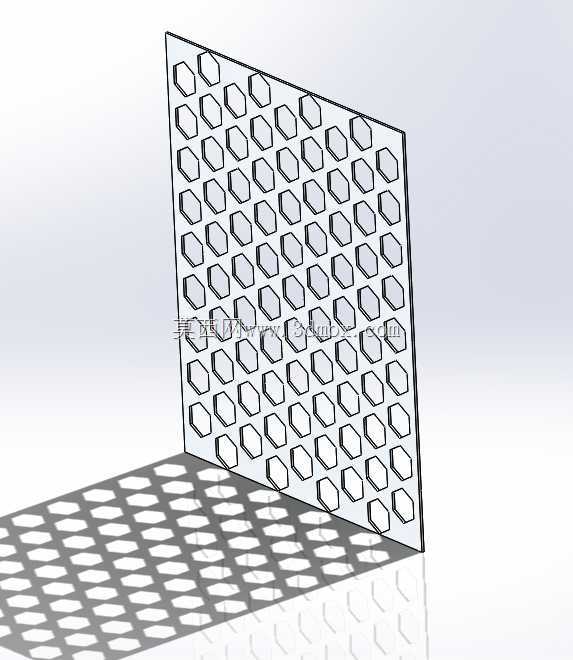

　　这款模型呈现的是平板式网架，整体为矩形平板结构，展示时的斜置角度是为了呈现投影效果，实际安装时多为水平或小角度倾斜布置，安装边界上，板材的四周边缘预留了无孔的压边区域，这个区域是安装时的压紧固定位，实际应用中可以通过螺栓压紧、焊接固定或是嵌入卡槽的方式完成安装，压边宽度根据整体板材尺寸调整，大尺寸网架的压边宽度需要适当增加，避免安装后边缘受力变形。外形尺寸方面，这类网架没有统一的固定规格，都是根据安装工位的实际边界定制，模型中呈现的阵列规模为10行10列左右的孔阵，属于小尺寸试样结构，实际工程应用中可以根据需求扩展阵列行列数，或是将多块小板拼接成大尺寸网板，拼接时需要注意相邻板的孔位对齐，避免拼接处出现孔位错位导致的筛分死角或是通风不均。

　　从功能特性上看，六边形孔阵列的网架，通流时的流体阻力更小，无论是气流还是颗粒物料通过时，六边形的孔边棱角更平缓，不会出现方孔的直角位置卡料的问题，也不会像圆孔那样在物料粒径接近孔径时容易出现卡孔堵料的情况，尤其是筛分含水率稍高的颗粒物料时，六边形孔的堵孔率比圆孔低30%左右，日常维护清理的工作量更小。结构本身的自重更轻，相同强度、相同开孔率的前提下，六边形孔网架的板材厚度可以比圆孔板降低一个规格，既能降低材料成本，也能减轻安装支撑结构的承重负荷。另外这类网架的光影投影效果均匀，部分装饰场景也会采用这类结构作为装饰隔断、透光吊顶板，光线透过六边形孔后会形成规则的六边形光斑，视觉效果规整统一。

　　建模过程中需要注意孔阵列的排布精度，正六边形阵列有横向排布和斜向排布两种方式，这款模型采用的是横向对齐的排布方式，也就是每一行的六边形孔水平对齐，相邻行的孔位错开半个孔距，这种排布方式的板材横向强度一致性更好，适合沿横向受力的安装场景。建模时先绘制单个正六边形草图，通过线性阵列配合行偏移的方式生成整板孔位，之后通过拉伸切除生成通孔，最后对孔边做微小的倒角处理，去除冲孔工艺产生的锐边，避免安装使用过程中划伤操作人员，也能减少物料通过时的棱角磨损。需要注意的是，阵列时要严格控制孔间距的公差，尤其是大尺寸板的阵列，累积误差会导致边缘孔位超出压边区域，或是拼接时孔位无法对齐，实际生产前需要通过三维模型核对孔位的位置度，确保加工后的成品符合安装要求。
