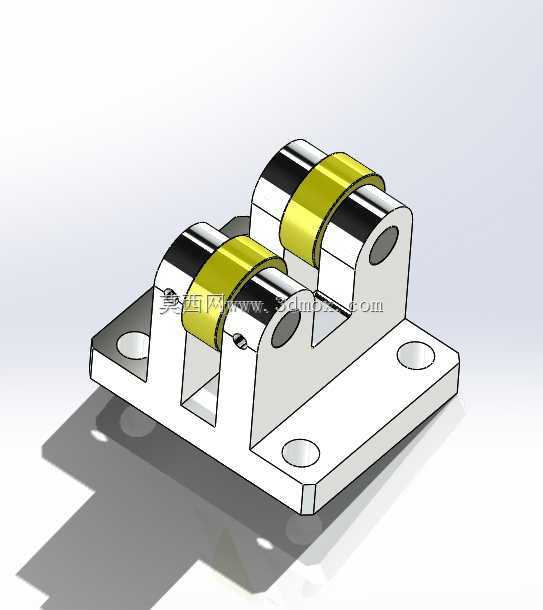

双辊式带座导向支撑滚筒结构

　　这类双辊带座滚筒结构，在轻工输送、薄膜分切、窄带料导向工位的应用占比很高，很多人做设计时容易忽略安装基准与辊面平行度的匹配问题，最后装到设备上出现带料跑偏、辊面偏磨的故障。从结构本身来看，一体式铣削加工的安装底座是整个组件的精度基准，底座上预留的四个沉头安装孔，孔位公差按照H7级精度配做，安装时可以直接通过内六角螺栓固定在设备的安装面板上，不需要额外加工调整垫片，底座底面做了0.8μm的平面度处理，和安装面贴合后不会出现翘曲虚接的问题，能避免长期运行后螺栓松动的隐患。两个平行布置的辊筒组件，辊芯采用45号钢调质处理，表面镀硬铬后抛光至镜面粗糙度，辊面的圆柱度控制在0.02mm以内，两个辊筒的轴线平行度公差严格控制在0.

　　01mm/100mm范围内，不管是走薄型塑料薄膜、纸质标签带还是细金属丝料，都不会因为辊面倾斜导致物料走偏。辊筒和支座之间采用滑动配合的衬套结构，衬套选用自润滑铜基石墨材质，不需要定期加注润滑脂，在低速轻载的导向工况下，连续运行寿命能达到上万小时，维护成本很低。支座部分和底座采用一体化加工成型，不是常见的螺栓拼接式支座，这种设计的好处是辊筒的中心高一致性更好，两个支座的轴承孔同轴度靠加工中心一次装夹就能保证，不会出现拼接装配带来的累计误差。设计时特意将两个辊筒的中心距控制在合理范围，既可以让带状物料从两个辊筒之间的间隙穿过实现双面导向，也可以让物料搭在单个辊筒面上实现转向支撑，适配不同的走线需求。辊筒两端的轴颈做了退刀槽处理，

　　衬套压装时不会出现卡滞，轴端的挡圈槽用来安装轴用弹性挡圈，限制辊筒的轴向窜动，轴向窜动量控制在0.1mm以内，避免物料运行时出现轴向窜动带来的张力波动。从安装边界来看，整个组件的总高度、底座长宽尺寸都做了紧凑化设计，不会占用过多的设备安装空间，对于安装空间受限的桌面型小型设备、实验室小型输送装置来说，这种集成式的滚筒组件不需要单独设计辊座、采购辊轴、配做衬套，能大幅缩短设计和装配周期。很多新手设计这类导向辊结构时，容易把支座和底座分开设计，最后装配时靠人工调整平行度，不仅装配效率低，运行一段时间后螺栓松动就会出现辊位偏移，而这种一体式带座结构从加工阶段就保证了形位公差，装配时只需要把辊筒、衬套、挡圈依次装入即可，

　　对装配工人的技能要求更低。另外辊面的宽度设计也考虑了常用窄带物料的幅宽，预留了足够的余量，不会出现物料边缘超出辊面的情况，辊筒两端做了微小的倒角处理，不会刮伤物料表面，对于表面质量要求高的薄膜、箔带类物料十分友好。在实际工况中，这类滚筒组件除了做导向支撑，还可以配合张力检测装置作为张力辊使用，因为整体结构刚性足够，运行时辊面的跳动量极小，不会给张力检测带来额外的干扰信号。做三维建模时，所有配合面的公差、安装孔的位置、辊面的尺寸都按照实际加工要求做了参数化设置，修改辊长、中心高、安装孔距等参数时可以直接驱动模型变更，不需要重新绘制特征，能给后续的变型设计节省大量时间。
