多组粗滤器集成式工业储油箱结构

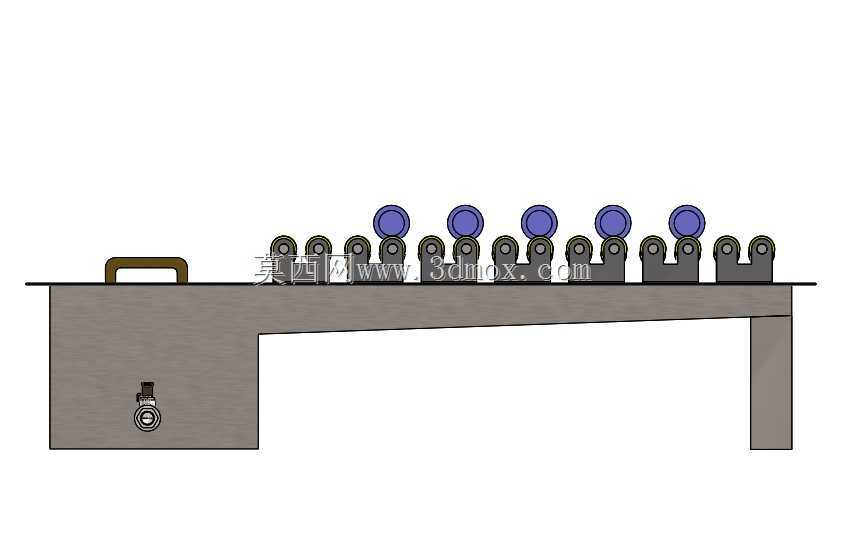

　　该储油装置主要面向集中式液压系统、大型润滑系统的油液存储与前置粗滤场景，常见于冶金产线液压站、大型机床集群润滑供液单元、重型装备集中供油系统这类需要持续供给清洁度达标油液的工况，承担系统回油暂存、杂质初级过滤、油液散热缓冲、供油稳压的多重作用，避免大尺寸硬质杂质直接进入下游泵组、阀件造成配合面划伤、流道堵塞等故障。整体采用开式箱体加顶部集成组件的布局，箱体主体以1.5mm厚度钢板作为焊接基材，折边后采用满焊工艺拼接成型，所有焊缝在焊接完成后做煤油渗漏测试，杜绝长期使用过程中出现油液渗漏问题，箱体底部设置有一定倾斜角度的导油坡，最低位置安装排污阀，方便定期沉积在箱底的金属碎屑、絮状杂质随污油排出，减少人工清理内部的作业频次。

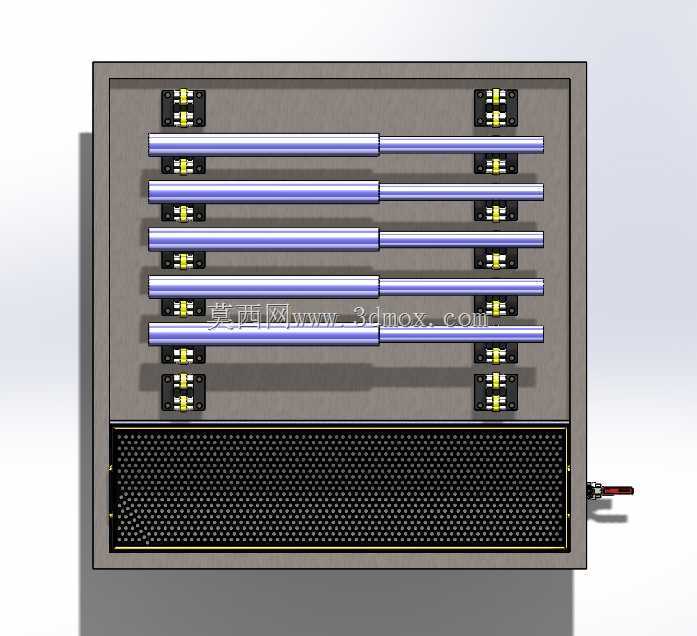

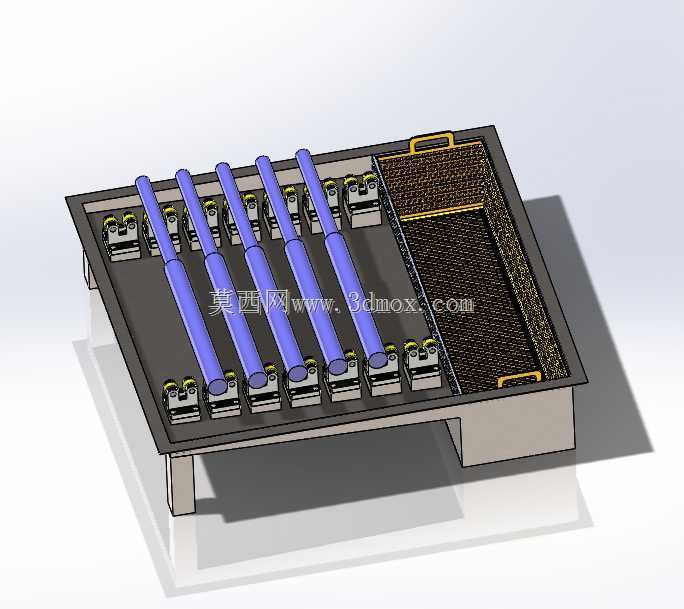

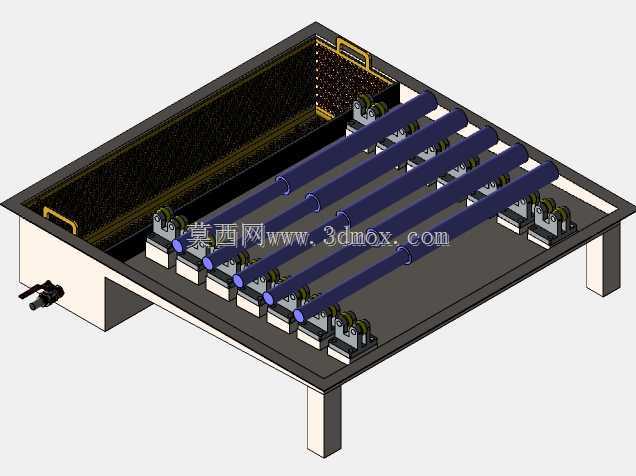

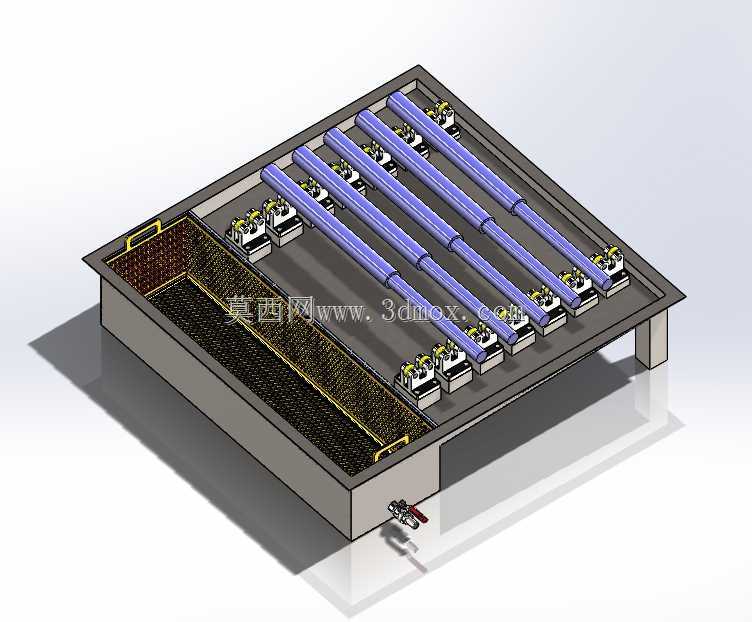

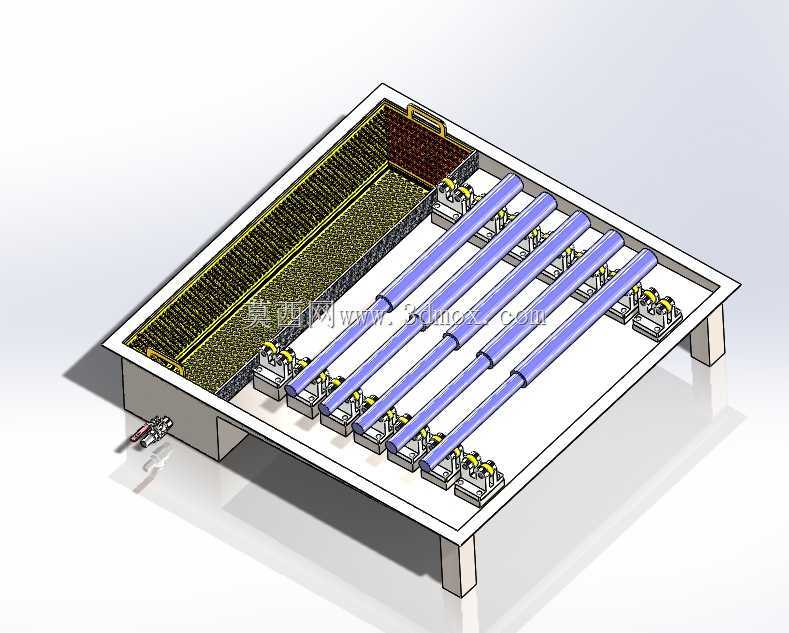

　　箱体一侧预留有支腿安装位，可直接通过膨胀螺栓固定在混凝土基础或者设备机架平台上，安装时需要保证箱体水平度偏差不超过千分之二，避免内部油液出现单侧淤积、过滤组件受力不均的问题。顶部沿箱体长度方向平行布置多组粗滤器单元，每组粗滤器通过快装接头与箱体内部的吸油腔连通，粗滤器的过滤精度匹配系统泵组的入口防护要求，可拦截100μm以上的固体颗粒，多组并联的设计可以在单组滤芯堵塞时，通过阀门切换隔离故障滤器，不需要停机排空箱内油液即可完成滤芯更换，大幅降低产线停机维护的时间成本。粗滤器旁布置有多组平行的紫色散热管路，管路两端与箱体内部的油腔连通，依靠油液自然对流带走系统回油带入的热量，不需要额外加装外置冷却单元即可满足中低负荷工况的散热需求，

　　散热管采用薄壁无缝钢管制作，与箱体上板采用氩弧焊接固定，焊接位置做钝化处理避免长期接触油液出现锈蚀脱落污染油质。箱体内部设置有两道隔板，将内部分为回油区、沉淀区、吸油区三个独立腔室，回油区入口设置有缓冲挡板，避免高速回油直接冲击箱底沉积的杂质造成二次泛起，沉淀区设置有多层挡渣板，减缓油液流动速度让大颗粒杂质自然沉降，吸油区与粗滤器组直接连通，保证供给下游系统的油液经过初步沉降与粗滤两道净化流程。箱体边角位置设置有吊装吊耳，方便整体组装完成后通过起重设备转运到安装位置，吊耳与箱体主侧板焊接为整体，焊接位置做加强筋补强，可承受满油状态下整体重量的1.5倍起吊载荷不变形。顶部边缘设置有隐藏式提手结构，

　　方便后期检修时掀开顶部盖板清理内部沉积杂质，盖板与箱体之间采用耐油橡胶密封条密封，避免外部粉尘、切削液等杂物落入箱内污染油液。设计过程中充分考虑了现场维护的便利性，所有过滤组件、阀门、排污口都布置在操作人员站立即可触及的位置，不需要钻入设备底部或者拆解周边管线即可完成日常巡检、滤芯更换、排污作业，箱体侧面预留有液位计、温度传感器的安装接口，用户可根据自身系统的监测需求加装对应的检测元件，不需要额外在箱体上钻孔焊接，避免后期改装造成的焊缝渗漏隐患。粗滤器的安装座采用模块化设计，同规格的滤器可以直接互换安装，不需要重新加工安装孔位，降低备件储备的品类压力。整体结构没有采用复杂的异形曲面，所有板材均为常规平板下料，折弯、焊接工序都可通过常规钣金加工设备完成，加工门槛低，适合批量制作或者现场根据实际安装空间调整尺寸，箱体的长宽尺寸可根据现场安装空间灵活调整，只需要对应调整顶部粗滤器的布置数量与散热管的长度即可，不需要改动核心的过滤、沉淀、散热结构逻辑。
