工业级二氧化碳激光发生箱体结构设计

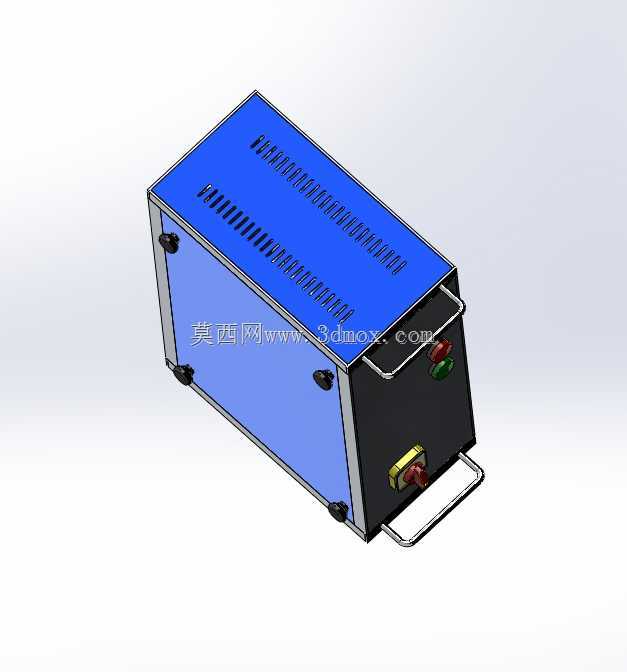

　　这款二氧化碳激光箱体是激光加工设备的核心承载壳体，主要面向非金属切割、打标、雕刻类加工场景的设备集成需求，日常在广告加工、工艺礼品制作、皮革裁切、亚克力加工车间的设备上随处可见这类结构，它承担着容纳激光发生核心组件、配套驱动电源、散热风道以及外接操作接口的核心作用，是整套激光加工设备的基础安装载体。从结构设计逻辑来看，整个箱体采用标准U型机箱的衍变结构，主体框架通过折弯钣金拼接成型，两侧预留的金属提手完全匹配工业设备日常转运、工位调整的搬运需求，提手安装位置做了局部加强折弯，避免满装内部组件后搬运出现钣金变形问题。箱体顶面做整面封闭盖板设计，通过侧边隐藏螺丝与框架锁紧，既保证内部组件的防护等级，

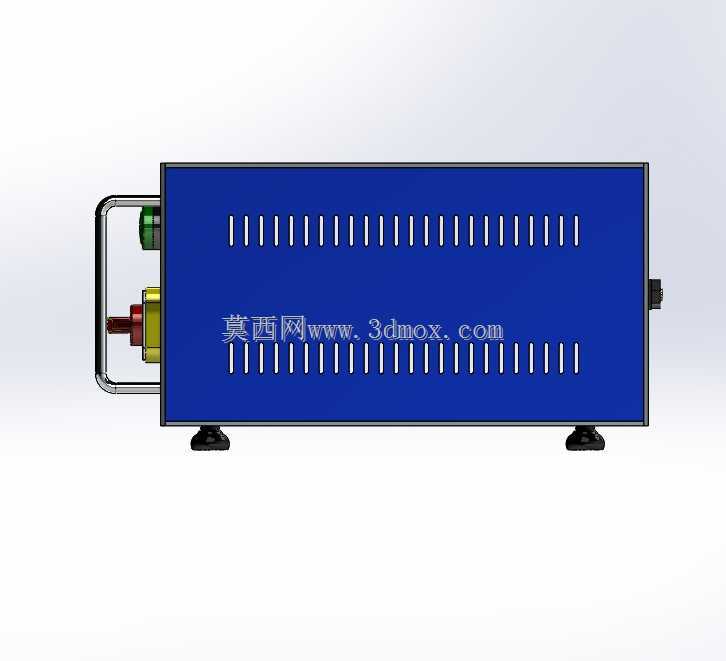

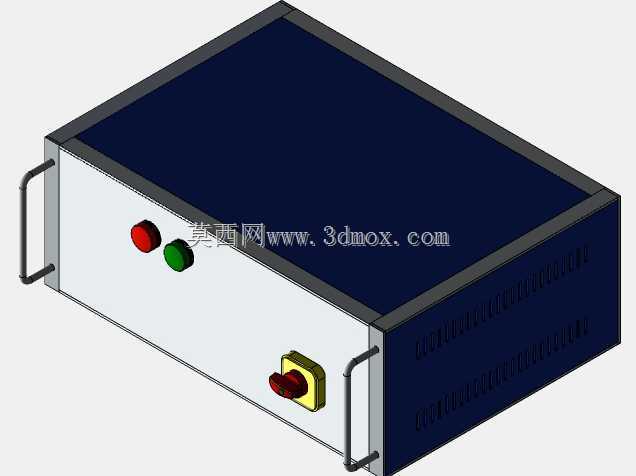

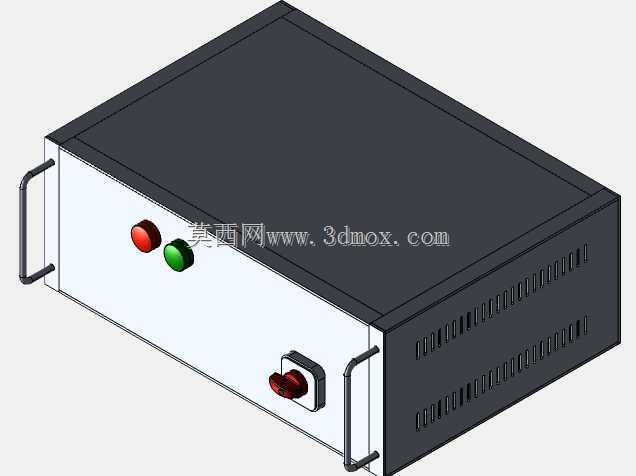

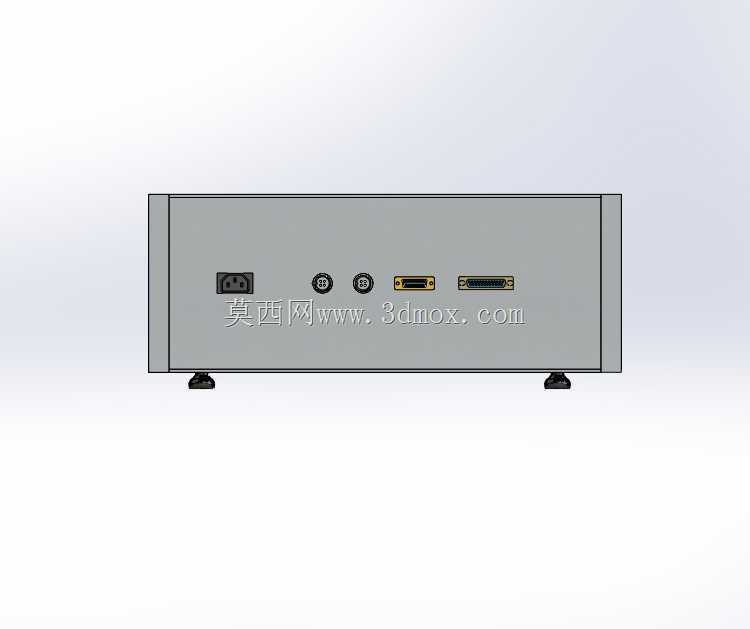

　　也方便后期维护时快速拆卸盖板检修内部光路与电路元件。正面操作区域集中布置了电源开关、状态指示灯以及外接航空接口，所有接口的安装孔位都按照常用工业接插件的标准尺寸预留，操作元件的排布高度匹配一线操作人员的站立操作习惯，不需要俯身就能完成设备启停、状态确认以及外接管线插拔操作。侧面设计了多组平行排布的通风散热槽，槽孔的开孔方向顺着内部散热风道的走向设置，既能保证内部激光电源、激光管工作时产生的热量顺利排出，也能避免大尺寸杂物从槽孔掉入箱体内部影响电路安全，槽孔的冲压边缘做了去毛刺处理，防止后期装配或者维护时划伤操作人员手部。从安装边界来看，箱体的整体长宽高比例适配常规工业设备的机架安装尺寸，底部预留了标准的脚轮安装孔位以及机架固定孔位，

　　既可以单独作为桌面式激光设备的主机壳体直接放置使用，也可以通过底部固定孔锁紧在大型自动化生产线的配套机架上，作为生产线配套激光加工工位的发生单元集成使用。内部的安装筋位在设计时就提前匹配了常用功率段二氧化碳激光管、配套驱动电源、温控模块的安装尺寸，不需要二次打孔就能完成核心组件的固定装配，内部走线槽的预留位置顺着箱体侧边框架布置，强电与弱电线缆可以分槽排布，避免激光工作时的高压信号干扰控制线路的稳定性。箱体的边角位置都做了小圆弧折弯处理，没有尖锐的直角外露，既提升了钣金加工时的成品率，也避免车间内设备移位、人员走动时磕碰造成划伤。前面板的接口区域做了局部凸起的防水台设计，即使车间日常清洁时有少量液体溅到面板位置，

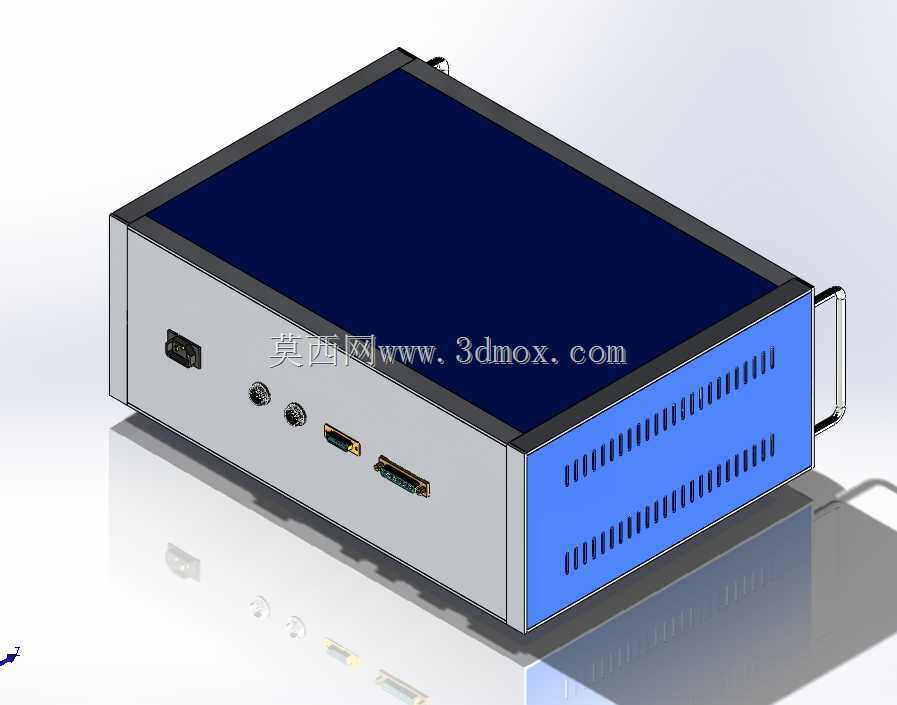

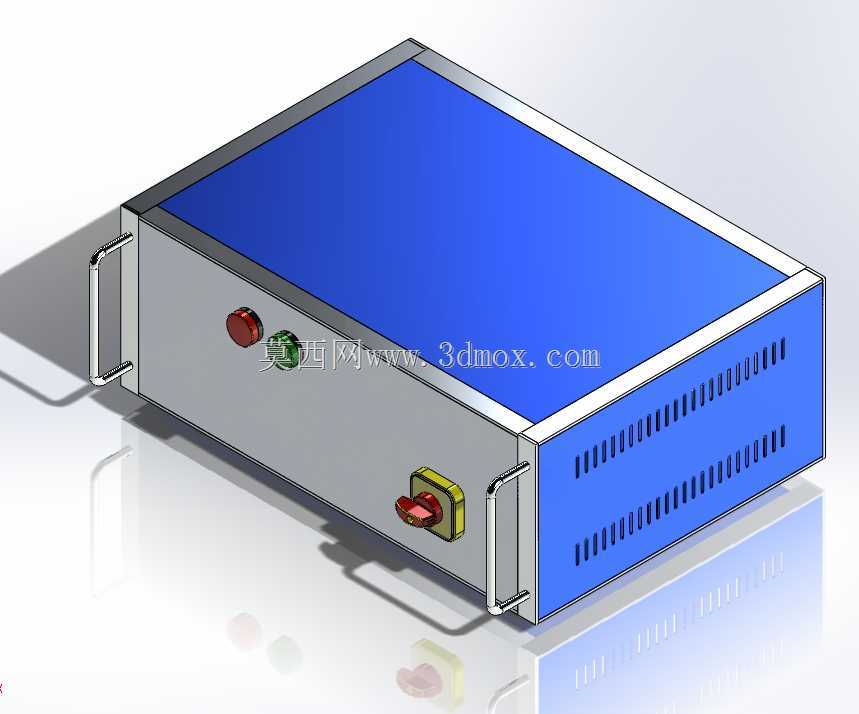

　　也不会顺着接口缝隙流入箱体内部造成电路短路。两侧的散热槽开孔率经过核算，完全满足百瓦级二氧化碳激光系统长时间连续工作的散热需求，不需要额外在侧面加装外置风扇就能保证内部温度控制在元件允许的工作范围内，当然如果是更高功率的配置，也可以在散热槽对应的内部位置预留风扇安装位，直接加装轴流风扇提升散热能力。整个箱体的钣金拼接处都采用段焊后打磨平整的工艺处理，拼接缝隙控制在0.2mm以内，既保证整体结构的刚性，也让外观更加整洁，表面采用蓝灰双色的静电喷塑处理，蓝色区域对应散热侧与顶面，灰色区域对应操作正面，配色符合工业设备的视觉识别习惯，也能在车间环境下更好地耐脏抗污，轻微的磕碰不会造成明显的外观掉漆问题。在实际集成应用中，这类箱体不需要做额外的结构修改，就能适配从30W到150W不同功率段的二氧化碳激光发生组件，对应的内部安装孔位做了长圆孔设计，可以兼容不同长度尺寸的激光管安装调整，方便设备生产厂家根据不同客户的加工需求灵活配置内部核心元件，不需要重新开模制作箱体，大幅降低设备的生产制造成本与交付周期。箱体后部预留了光路输出孔的安装位置，可以根据不同的光路设计方向选择左侧、右侧或者后部输出，适配不同结构的激光加工设备光路走向，不需要额外对箱体进行二次切割加工。
