工业视觉检测用镜头一体式摄像采集装置

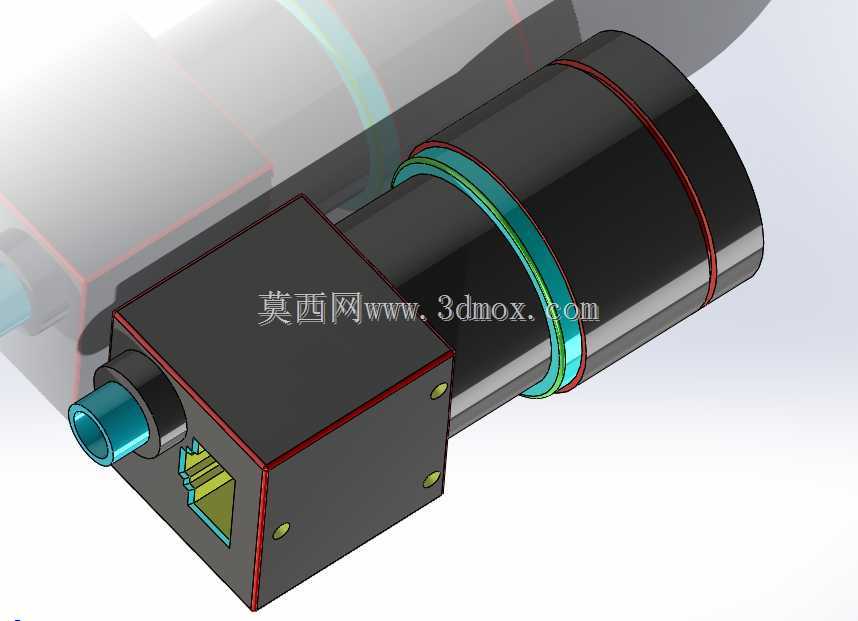

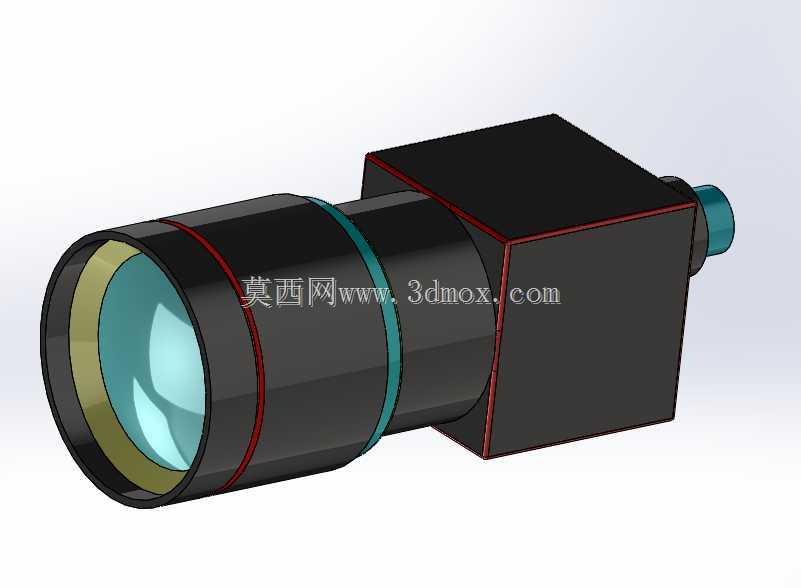

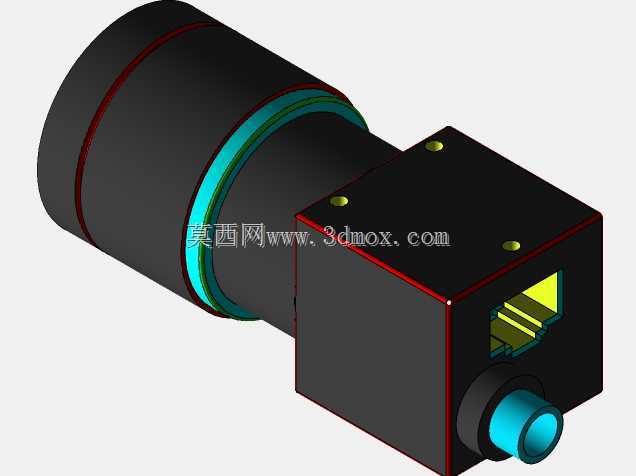

　　在自动化产线的视觉检测工位、实验室图像数据采集场景中，这类一体式摄像采集装置是核心的视觉输入端硬件，区别于消费级拍摄设备，其结构设计完全围绕工业场景的稳定性、安装适配性、光学成像一致性展开。从结构组成来看，装置分为光学成像段、机身主体段、尾部接口段三个部分，光学段采用多组镜片同轴装配的镜筒结构，镜筒外壁设置的多道环槽一方面用于镜片组的轴向定位隔圈安装，另一方面也可搭配锁紧环实现焦距微调后的位置固定，镜筒前端预留了标准滤光片安装位，可根据不同检测场景搭配偏振片、窄带滤光片，过滤车间复杂光源带来的成像干扰。机身主体段采用方形壳体结构，相比圆柱形机身，方形结构在安装时可直接贴合设备安装板的定位面，无需额外加工防转定位结构，壳体内部预留了感光芯片、信号处理电路板的安装空间，壳体的边角做了小尺寸倒角处理，避免安装过程中锐边划伤操作人员或配套线缆。尾部的接口段采用凸出于机身的圆柱式结构，可适配标准工业线缆接头，接头处做了台阶式限位，能避免线缆拉扯时直接作用于内部电路板焊点，提升长期运行的连接可靠性。

　　从实际应用的适配性来看，这类装置的安装边界设计充分考虑了工业现场的安装需求，方形机身的四个侧面均预留了标准安装孔位，可支持正面、侧面、背面多个方向的固定安装，能适配不同高度的检测支架、机械臂末端、产线固定架的安装要求，镜筒的轴向长度经过优化，在保证足够光学焦距的前提下，不会因为镜头过长导致安装时与被测工件产生运动干涉，尤其是在高速运动的检测工位上，紧凑的轴向尺寸能降低装置整体的转动惯量，配合机械臂高速移动时不会出现过大的振动影响成像清晰度。设计过程中，光学段与机身主体的连接采用同轴止口定位，保证镜片组的光轴与机身内部感光芯片的中心完全重合，避免出现成像偏心、边缘分辨率下降的问题，镜筒与机身的连接部位设置了密封胶圈安装槽，可阻挡车间内的粉尘、切削液雾气进入装置内部，适配多粉尘、少量油雾的机加工车间使用场景。

　　在功能实现层面，装置的光学镜片组采用多层镀膜设计，可降低光线在镜片表面的反射率，提升逆光、弱光场景下的成像对比度，镜筒上的色环标识可用于快速区分不同焦距、不同视场角的型号，方便现场运维人员快速识别更换，不用反复核对设备参数铭牌。机身外壳采用硬质阳极氧化处理，表面硬度高，耐日常的磕碰摩擦，同时黑色的哑光表面处理可避免环境光线在壳体表面产生反射杂光，干扰镜头成像。不同于分体式的镜头加相机的组合结构，这种一体式的结构在出厂时已经完成了光轴校准、后焦距调整，现场安装时无需再进行复杂的镜头与相机的匹配调试，只需要固定好装置位置、连接好数据与供电线缆即可完成部署，能大幅缩短产线视觉工位的安装调试周期，也能避免现场人员调试不当导致的成像模糊、对焦不准等问题。

　　从安装尺寸的设计细节来看，镜筒的外径采用统一的工业标准尺寸，可兼容市面上常规的镜头保护罩、环形光源的安装配件，无需单独定制配套的安装附件，尾部接口的伸出长度经过核算，在插上线缆接头后，接头的弯曲半径不会超出机身的安装轮廓，不会因为线缆弯折导致装置整体的安装空间需求额外增加。在长期运行的可靠性设计上，机身内部预留了导热路径，可将感光芯片、处理电路板工作时产生的热量通过壳体传导到外部安装板上，无需额外加装散热风扇，避免风扇运转带来的振动影响成像稳定性，同时也能减少粉尘从散热缝隙进入机身内部的概率，提升装置在工业环境下的无故障运行时长。这类装置可覆盖尺寸测量、外观缺陷检测、条码识别、工件定位等多种机器视觉应用场景，不管是3C电子产线的微小元件检测，还是汽配行业的零部件尺寸核验，都能通过搭配不同焦距的镜组实现适配，结构上的通用化设计也降低了备件储备的品类需求，运维时只需要储备少量同型号装置即可覆盖多个工位的替换需求。
