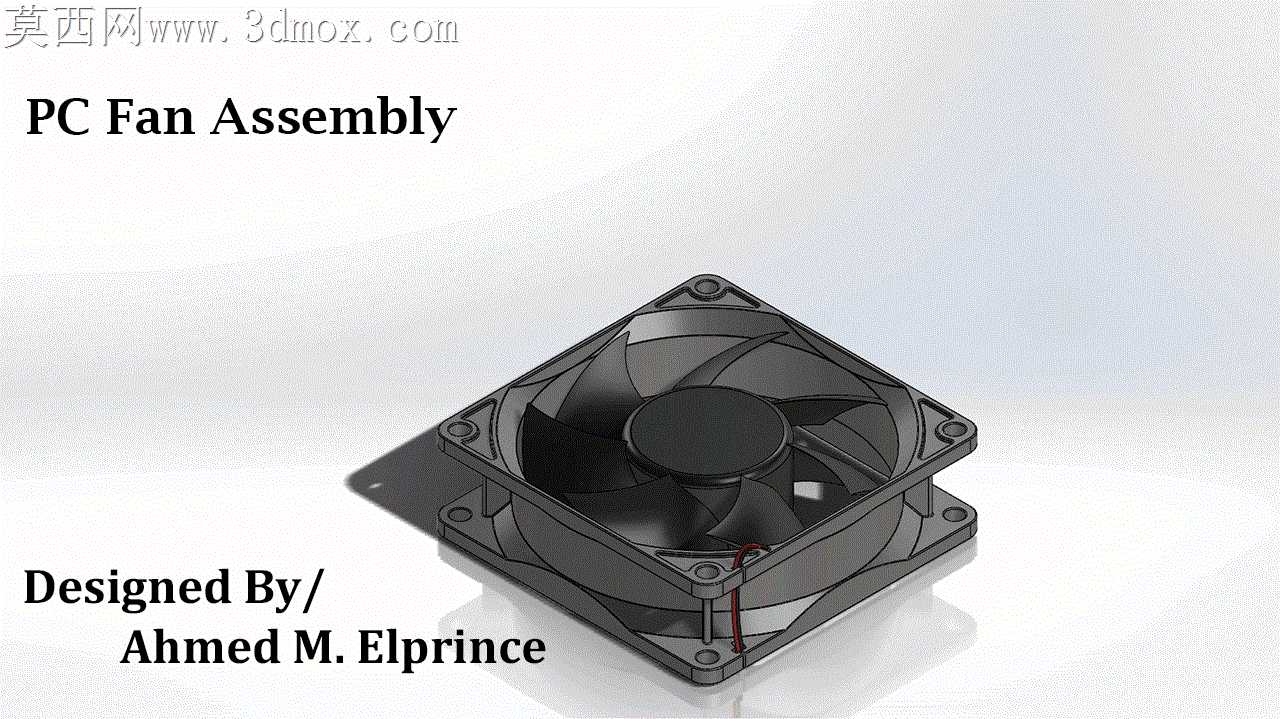

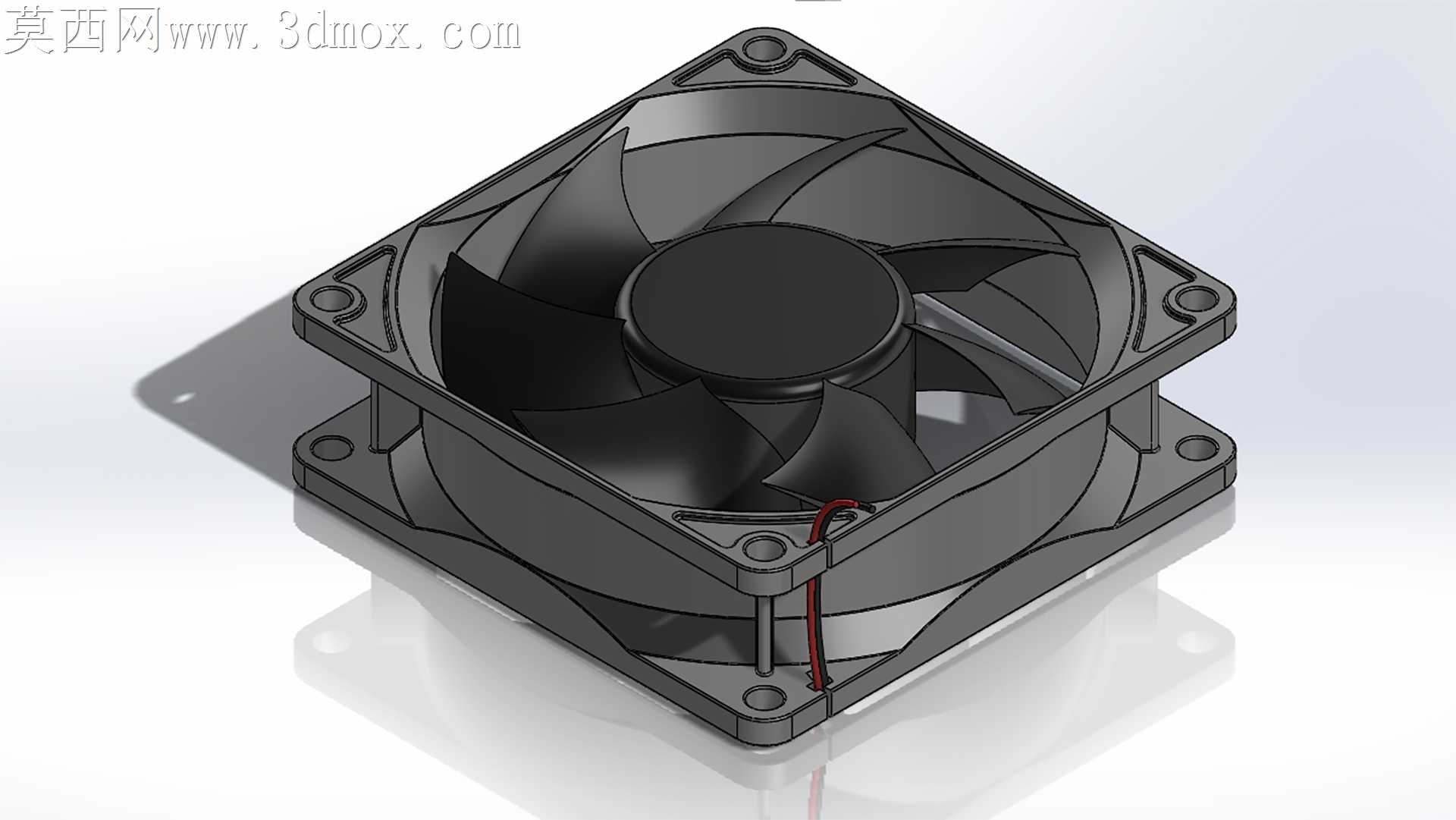

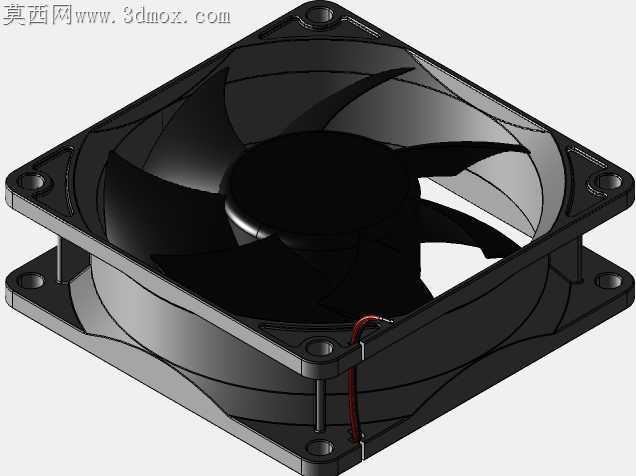

台式机轴流散热PC风扇结构设计

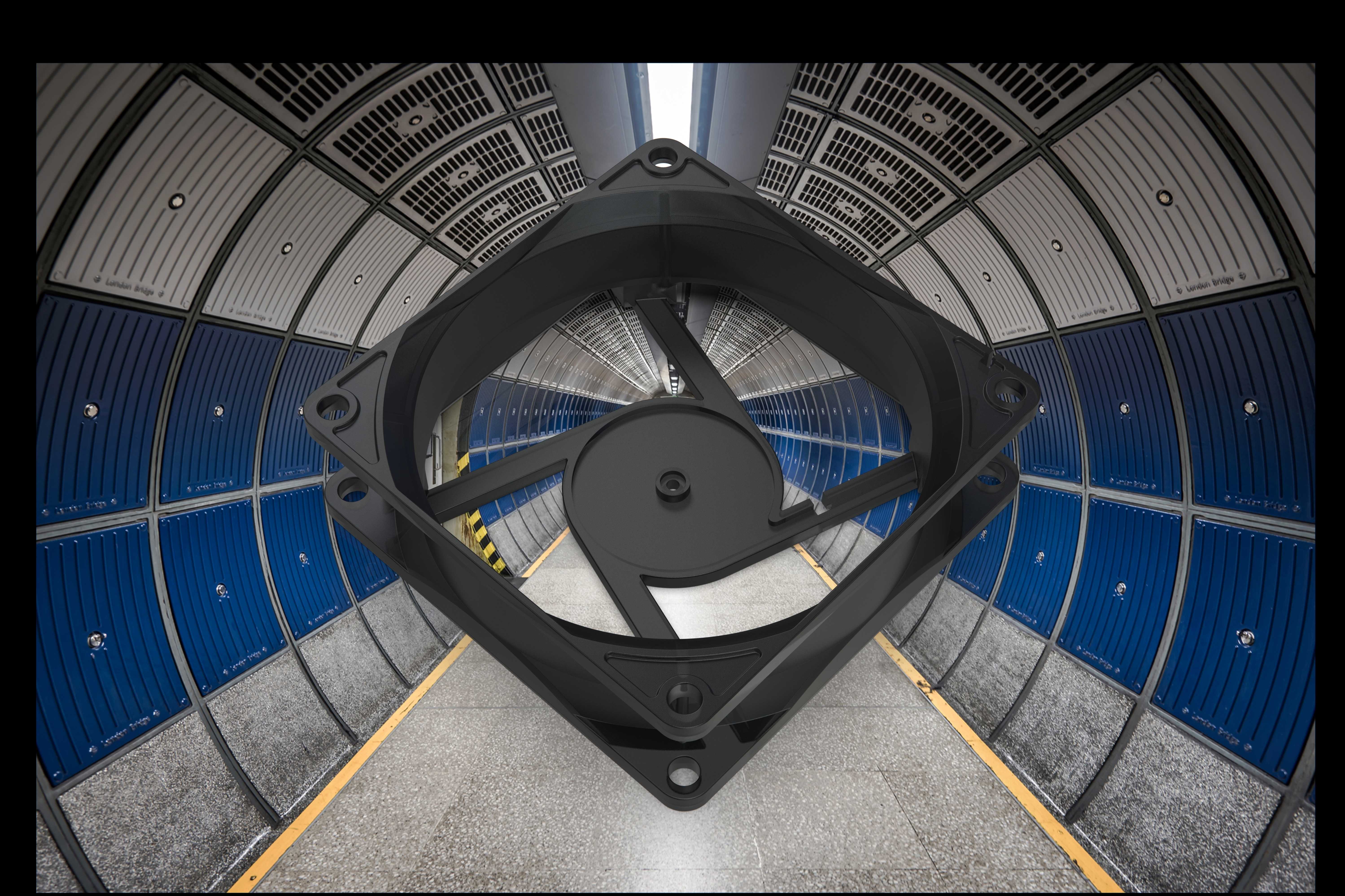

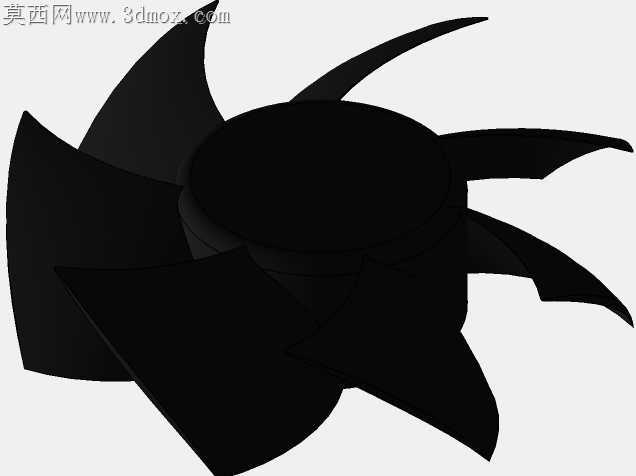

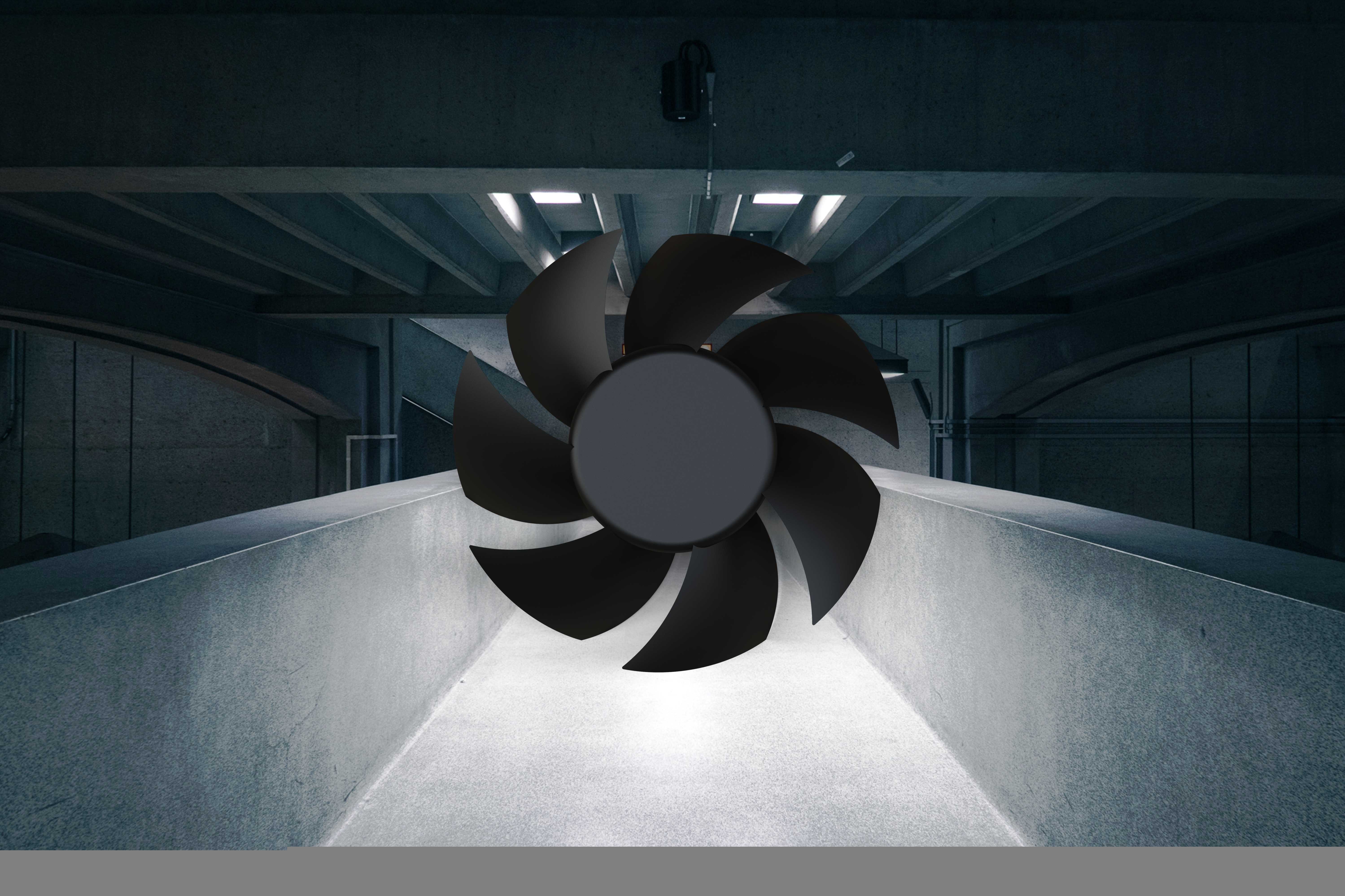

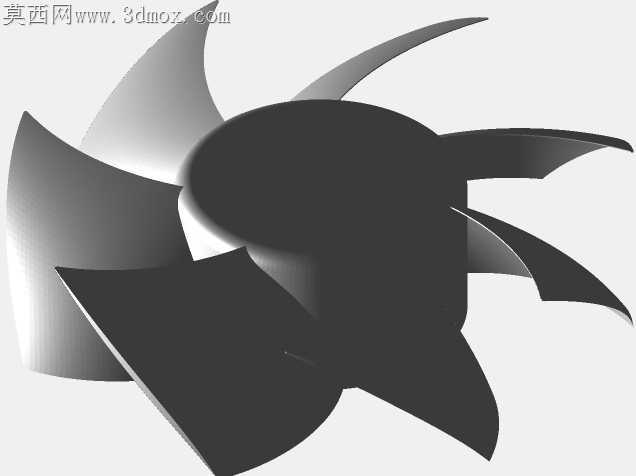

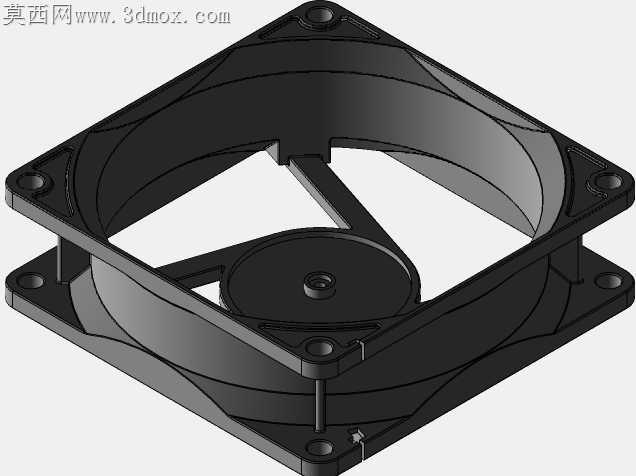

常规PC散热风扇量产时最容易出现的框体翘曲问题，在这套结构里通过四角安装柱的加强筋排布做了针对性处理，安装柱根部做了0.8mm的圆角过渡，避免注塑成型时冷料堆积导致的柱体歪斜，四个角的固定孔位同轴度公差控制在0.05mm以内，适配主板、机箱的标准安装孔位不会出现拧螺丝滑牙或者对位不准的问题。扇叶的曲面弧度没有照搬公模的等距螺旋角，靠近叶根位置的攻角比叶尖小2度，能降低扇叶转动时叶根位置的气流紊流，减少高转速下的风切噪音，同时叶尖和框体内壁的间隙控制在1.2mm，既不会因为间隙太小出现转动擦框的装配隐患，也不会因为间隙过大导致风压泄漏损失散热效率。扇框的进风侧做了一圈0.5mm高的导流唇边，能引导进风气流更平顺的进入扇叶做功区域，避免进风侧边缘的气流乱流导致的风量损失，出风侧的框体边缘做了斜切倒角，减少出风时的气流回流，让吹出的气流更集中覆盖CPU散热鳍片区域。轴承位的固定座做了十字形的连接筋，筋条厚度1.5mm，既保证了轴承座的固定强度，不会因为长期转动出现共振偏移，又尽可能减少了筋条对进风气流的阻挡。扇叶和中轴的连接位置做了加厚的轮毂结构，轮毂表面做了同心圆的防滑纹理，既提升了轮毂位置的结构强度，避免高速转动时扇叶根部断裂，也能减少轮毂表面的气流附面层效应，提升整体气动效率。这套结构的所有卡扣、配合位都留了0.1mm的装配公差，扇叶装入框体后转动顺滑无卡顿，不需要额外做垫片调整间隙，适配自动化产线的快速装配要求，不需要人工反复调整间隙就能达到合格的转动手感。扇叶的动平衡配重槽预留在轮毂内侧，量产时可以根据动平衡测试结果直接在槽内添加配重块，不需要额外在扇叶上打孔或者粘贴配重块，不会破坏扇叶的曲面完整性，也能避免长期使用后配重块脱落的问题。框体侧边的走线槽做了嵌入式的设计，供电线材可以完全卡入槽内，不会突出框体表面，安装时不会出现线材被挤压破损的问题，走线槽的出口位置做了圆角防护，避免长期震动下线材被槽口边缘割破绝缘层。
