80mm带防护网台式电脑CPU散热冷却风扇

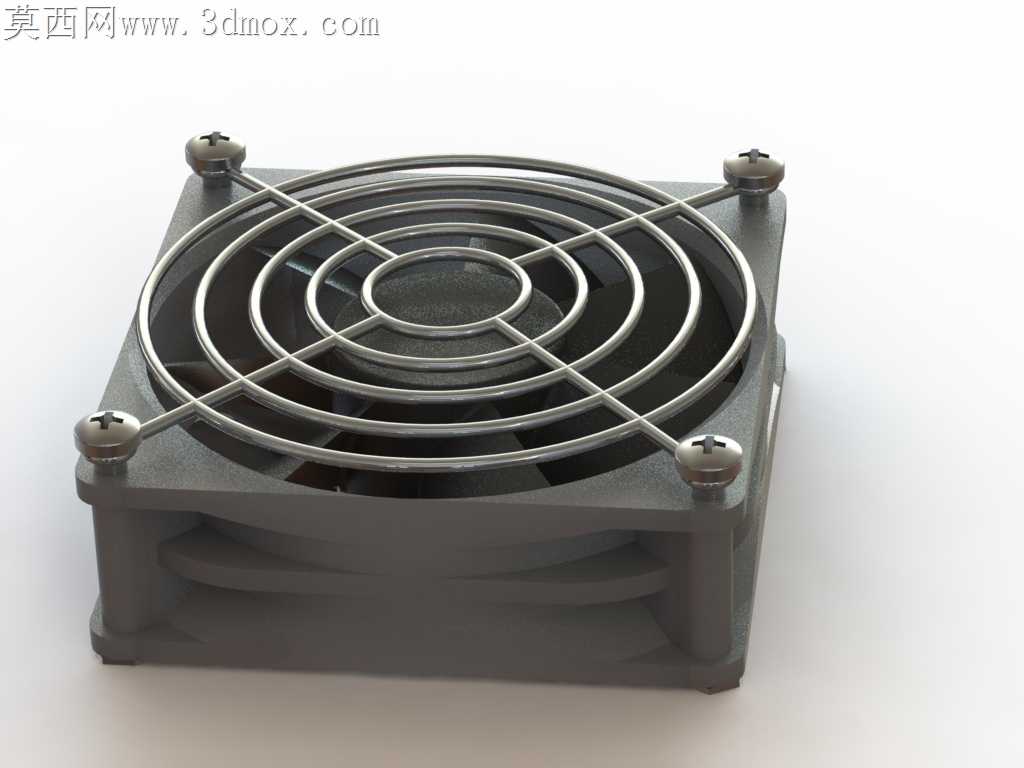

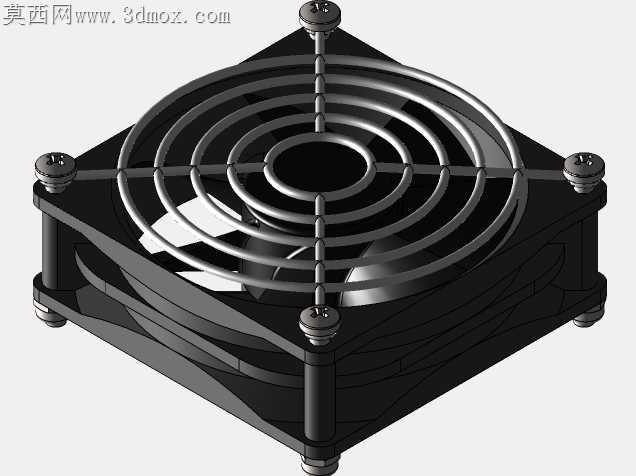

小尺寸轴流风扇长期在机箱密闭积灰环境下运转，扇叶边缘磕碰线材、积灰卡滞扇叶的故障占台式机散热失效案例的近三成，这款80mm规格冷却风扇的结构设计，从防护结构的装配公差入手解决这类现场痛点。金属防护网没有采用常见的卡扣式快装结构，转而用四颗十字圆头螺丝直接锁附在风扇外框的注塑柱上，锁柱的沉台深度做了0.2mm的公差冗余，既避免螺丝锁附过深压裂注塑框体，也不会因为锁附深度不足导致防护网在风扇长期高频振动下出现松脱异响。防护网的金属丝采用同心圆加十字交叉的排布方式，交叉点焊位置做了磨平处理，没有凸起的焊渣残留，不会在气流穿过时产生额外的风切噪音，金属丝的间距控制在6mm，既能阻挡较大的灰尘团、脱落的线材胶皮进入扇叶区域，也不会因为网孔过密阻碍进风效率，实测同转速下比密网结构的风阻低12%左右。风扇外框的四个角做了加厚的安装座，安装孔内嵌了黄铜衬套，避免反复拆装螺丝的时候滑牙，安装座和框体主体的衔接处做了0.5mm的圆角过渡，没有尖锐的直角应力集中点，长期受振动影响也不会出现框体开裂的问题。扇叶采用后掠式曲面设计，叶尖和外框内壁的间隙控制在0.3mm，间隙过小容易因为热胀冷缩出现扇叶擦框，间隙过大则会产生叶尖漏流降低风压，这个间隙值是结合ABS塑料的热膨胀系数、机箱内常见的工作温度区间反复校准得到的，兼顾运转稳定性和风压输出效率。外框的侧边做了浅凹槽的走线位，风扇供电线可以顺着凹槽卡入固定，不会因为线材耷拉在扇叶进风侧扰乱气流，也避免装机时线材被其他配件挤压破损。扇叶中心的轮毂和电机轴的配合位做了D型切面设计，装配时不需要额外打胶就能传递扭矩，长期运转也不会出现轴芯打滑导致的扇叶停转，轮毂表面做了细微的晒纹处理，减少光线反射带来的视觉突兀感，装机后和机箱内部的其他五金配件质感更协调。这类小尺寸散热风扇的结构设计没有复杂的曲面或者特殊机构，所有细节都是围绕装机后的长期可靠性做取舍，每一处公差控制、结构选型都对应实际使用中出现过的故障点，没有为了外观好看牺牲散热效率或者装配稳定性，不管是用于常规台式机CPU散热改装，还是小型工控机箱的风冷散热配套，都能直接适配标准80mm风扇位，不需要额外做结构修改。
