三通法兰连接式工业流体控制阀体

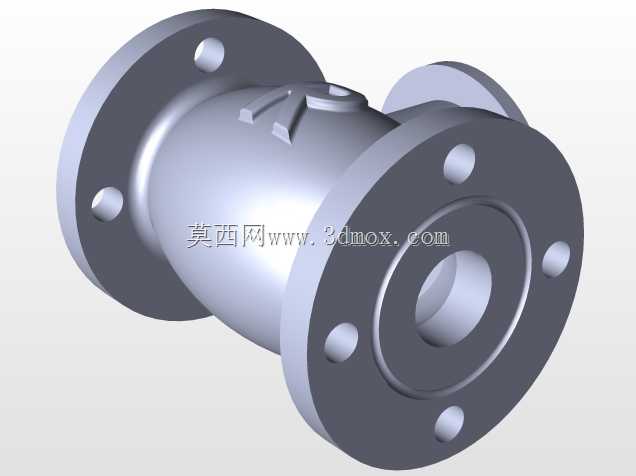

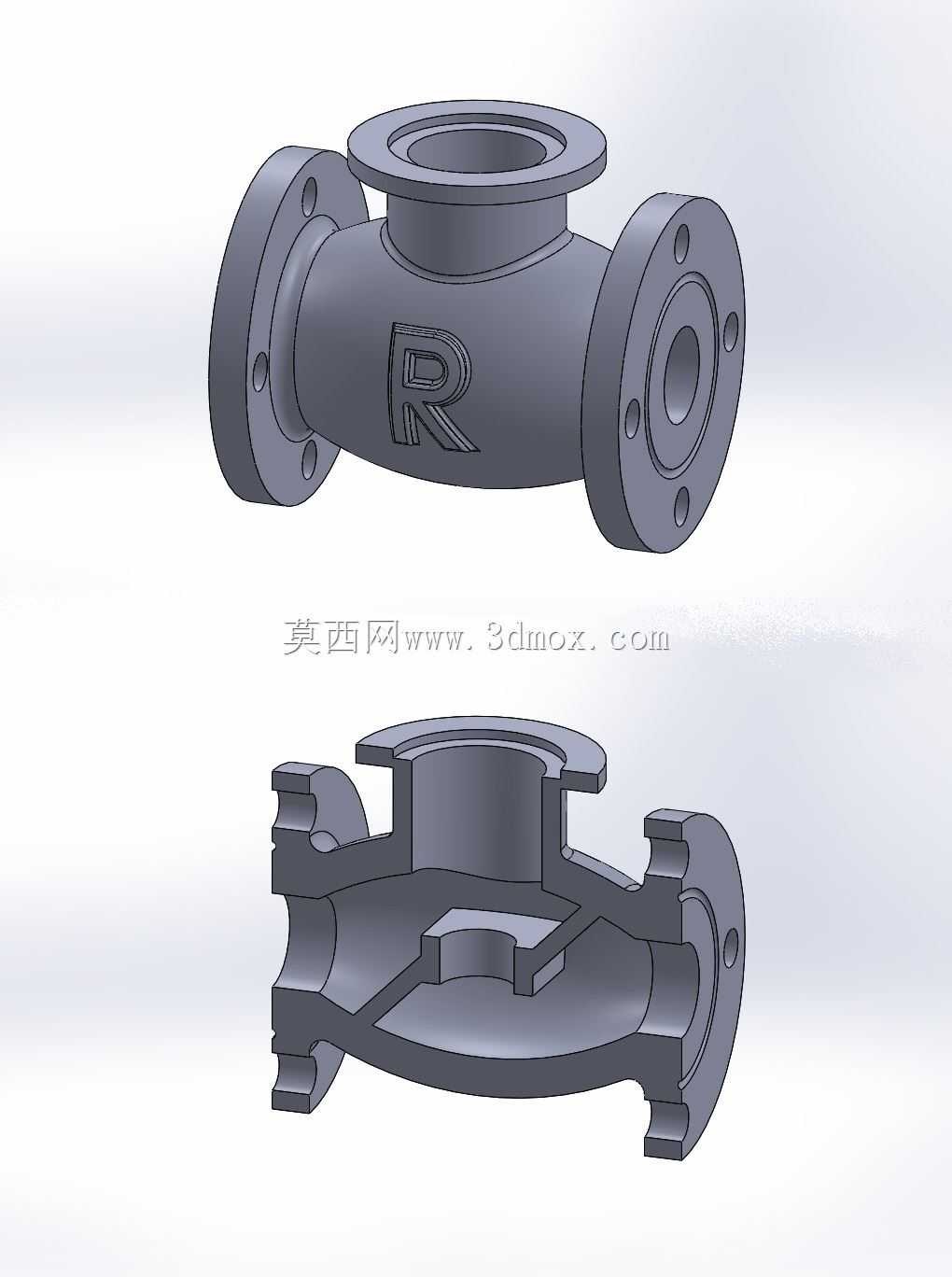

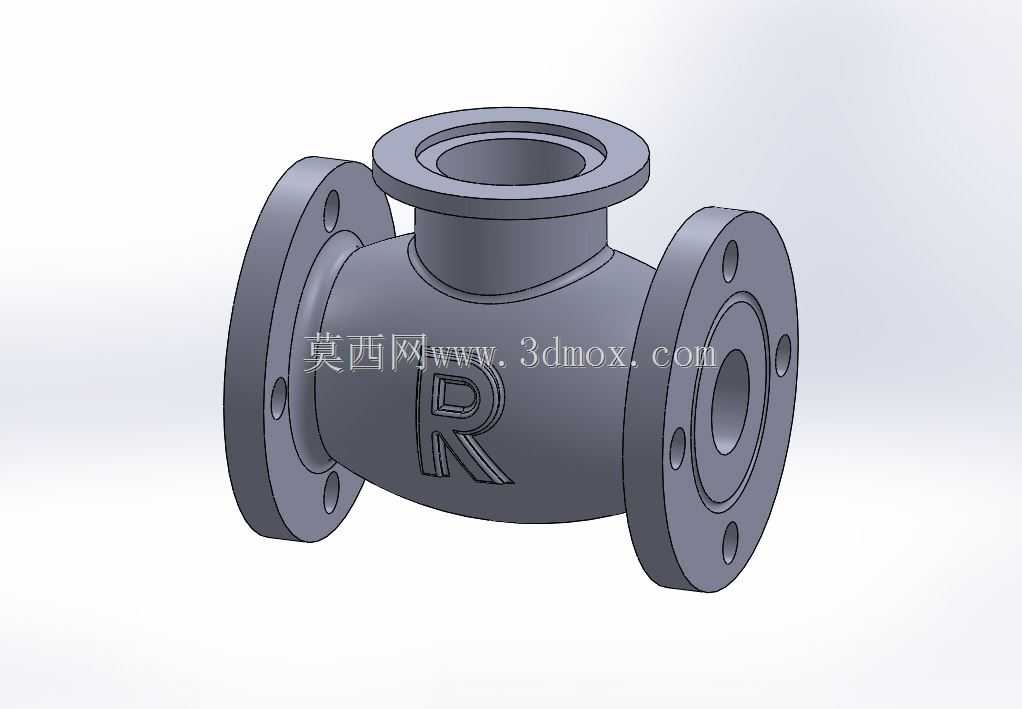

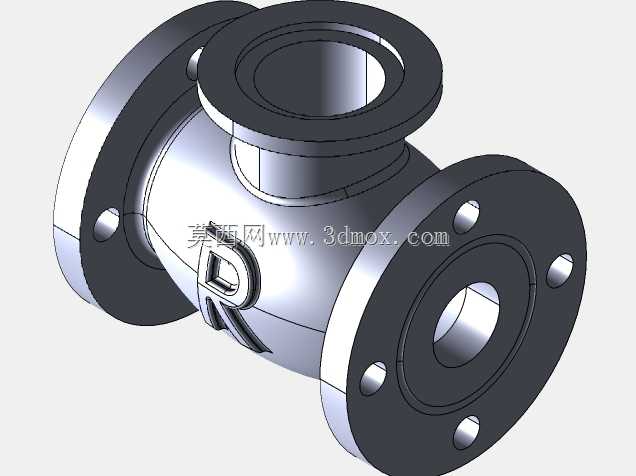

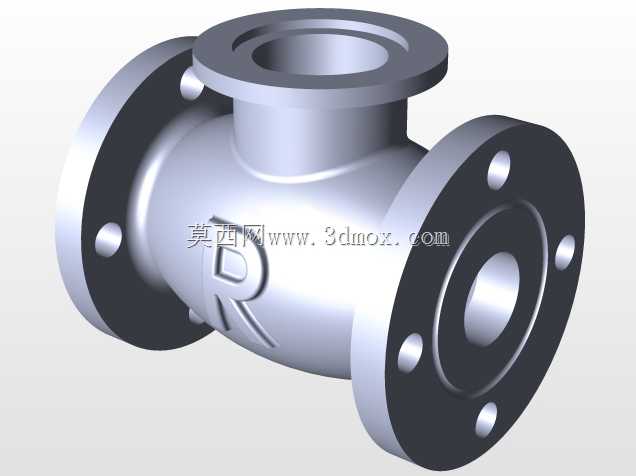

　　这款三通结构的阀体，是流体管路系统里的核心承压壳体部件，日常在化工介质输送、市政给排水、暖通循环管网、工业制程管线分流合流场景中都能见到它的应用，作为三通类阀门的主体承载结构，它的内腔直接和输送介质接触，外部承担管路连接、承压密封、内置阀芯组件定位的多重作用。从结构设计来看，三个接口全部采用法兰连接形式，法兰端面的螺栓孔采用均匀圆周排布，和同压力等级的标准管路法兰可以直接匹配安装，安装时不需要额外加工转接结构，现场施工时只要对齐法兰密封面，穿入对应规格的螺栓压紧密封垫片就能完成连接，能有效降低现场安装的适配成本。阀体的主体采用等径三通的流道布局，三个接口的通径保持一致，介质从任意一个接口进入后，都可以通过另外两个接口实现分流，

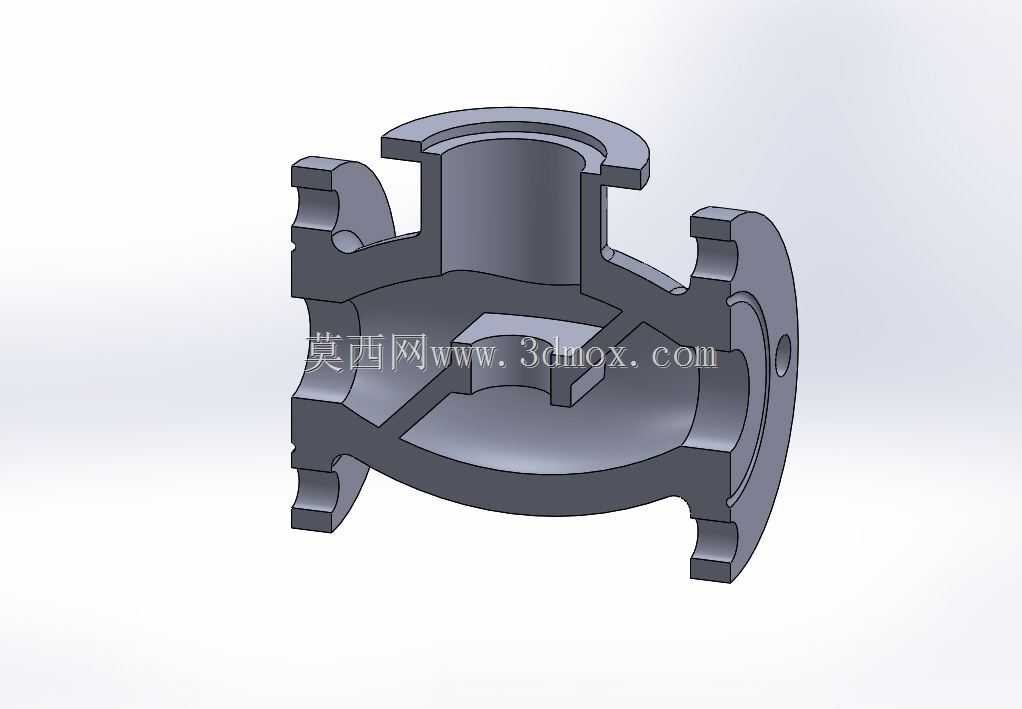

　　或者从两个接口汇入后从第三个接口送出，流道内壁做了圆弧过渡处理，没有直角突变的结构，能减少介质在流道内部的湍流阻力，降低输送过程中的压损，同时也能减少介质中固体杂质在拐角处的沉积，避免长期运行后出现流道堵塞的问题。阀体中部的腔体是容纳阀芯、阀杆等内件的空间，腔体的加工基准和三个法兰端面的位置度做了严格控制，保证内件装入后，阀芯的密封面能和阀座精准贴合，不会因为壳体的形位公差导致密封失效。顶部的接口是阀杆装配和阀盖连接的位置，同样采用法兰结构，和阀盖连接后可以实现中腔的密封，避免介质从阀杆位置泄漏。从安装边界来看，三个法兰的端面间距、法兰外径、螺栓孔中心圆直径、螺栓孔数量和孔径都匹配常用的中低压管路标准，在管路排布设计时，

　　可以直接按照标准法兰的安装尺寸预留安装空间，不需要单独为这款阀体定制安装位。阀体的外壁做了均匀的壁厚设计，在流道拐角、法兰和主体连接的位置做了局部加厚处理，这些位置是承压时的应力集中区域，加厚处理可以提升整体的承压能力，避免在额定压力下出现应力开裂的问题。在实际选型应用中，这类三通阀体可以适配球阀、截止阀等多种内件结构，根据不同的工况需求更换对应的内件，就能实现介质流向切换、流量调节、通断控制等不同的功能，不需要更换整个管路的连接结构，适配性较强。建模过程中，对法兰密封面的粗糙度要求、螺栓孔的位置公差、内腔流道的表面质量都做了对应结构体现，能直接用于后续的工程图输出、铸造工艺开模、装配干涉检查等设计环节，结构细节完全符合工业阀门的设计规范，没有冗余的结构设计，在保证结构强度的前提下尽可能控制了整体重量，降低铸件生产的材料成本。
