迷你摆动式蒸汽动力装置结构设计

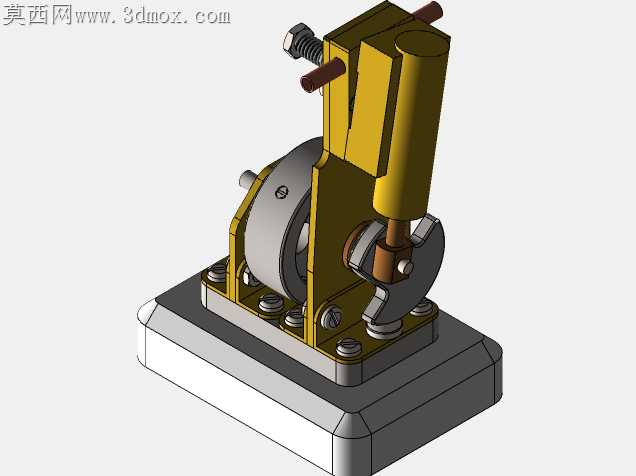

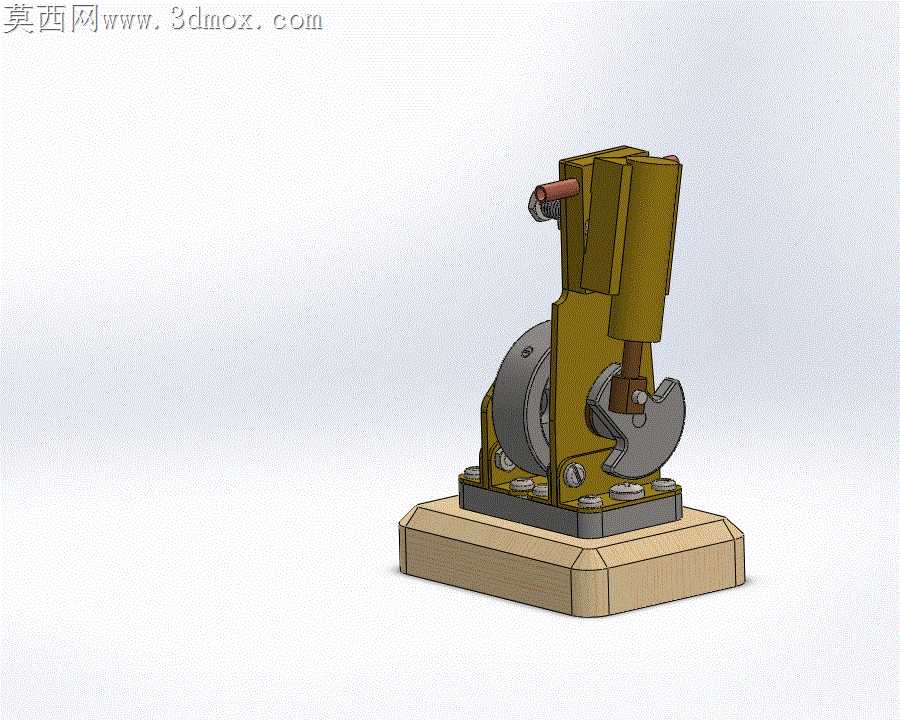

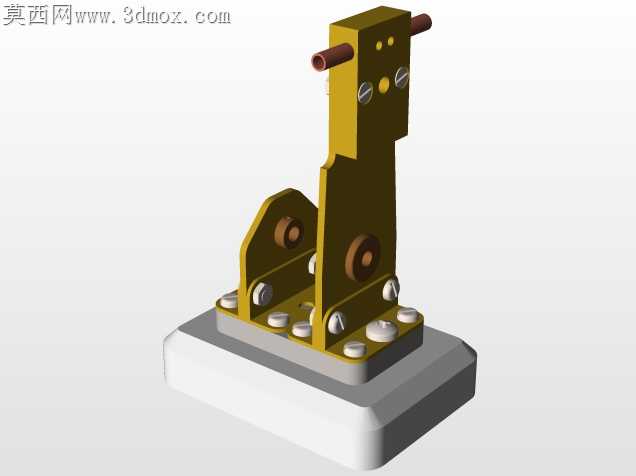

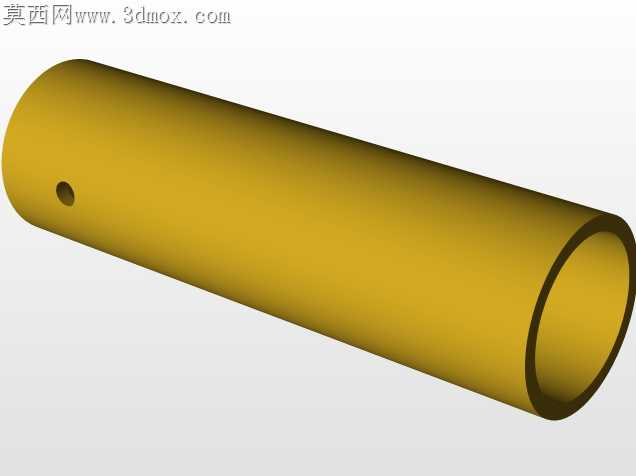

小型摆动式蒸汽机的装配公差控制一直是桌面级动力模型落地的核心痛点，摆缸与基座的配合间隙若留量过大，蒸汽泄漏量会直接拉低整机做功效率，间隙过小则会在冷热交变工况下出现卡滞，甚至磨坏铜质缸体的配合面。这套模型在摆缸铰接位置做了适配性的结构调整，没有沿用传统模型常见的整面接触铰接结构，而是把铰接接触面收窄成环形凸台，既减少了转动副的摩擦面积，又给高温工况下的金属热膨胀预留了均匀的形变空间，避免长期运转后出现摆缸偏磨的问题。

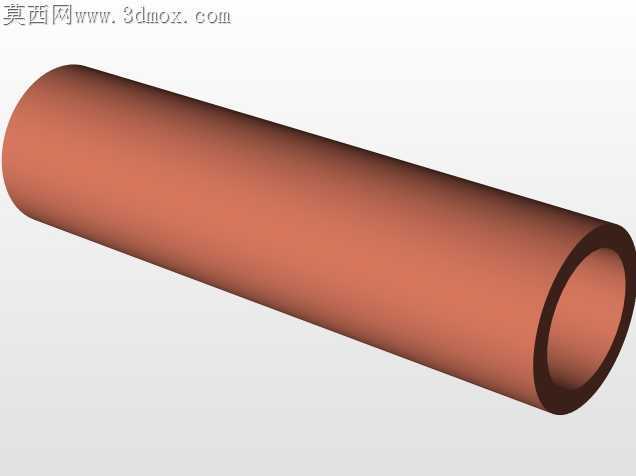

缸体侧面的进气管路没有采用常见的垂直插接结构，而是顺着缸体摆动的轨迹做了小角度斜向布置，管路与缸体的连接位置特意选在摆缸摆动的圆心附近，这样摆缸往复摆动时，管路的弯折形变幅度被压缩到最小，不会因为反复弯折出现管路开裂或者密封失效的问题。底座上的固定螺丝全部采用沉孔嵌入式安装，螺丝顶面与底座安装面齐平，既避免了螺丝凸起刮碰周边传动构件，也让整机的外观更整洁，没有多余的突出结构破坏金属质感的呈现。

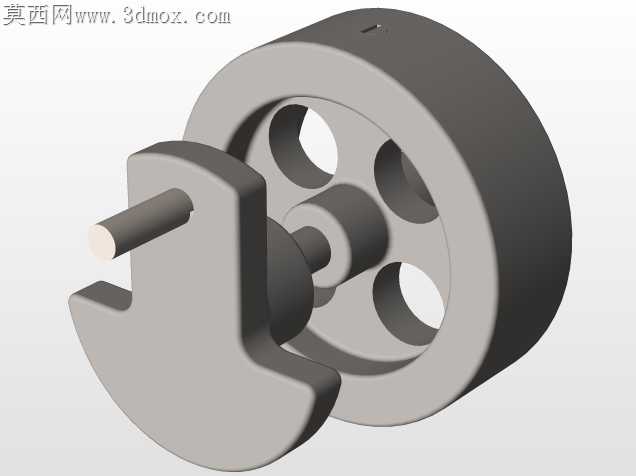

曲轴与飞轮的配合位置做了扁位定位结构，不是单纯靠过盈压装实现固定，装配时不需要额外做压装工装，对准扁位推入后拧紧紧定螺丝就能完成固定，后期拆解维护时也不会因为过盈配合出现拆件损伤。活塞与摆缸的密封槽位置特意做了0.02mm的公差退让，适配常规的丁腈橡胶密封圈安装，不需要定制特殊规格的密封件，普通爱好者也能找到替换配件完成装配调试。

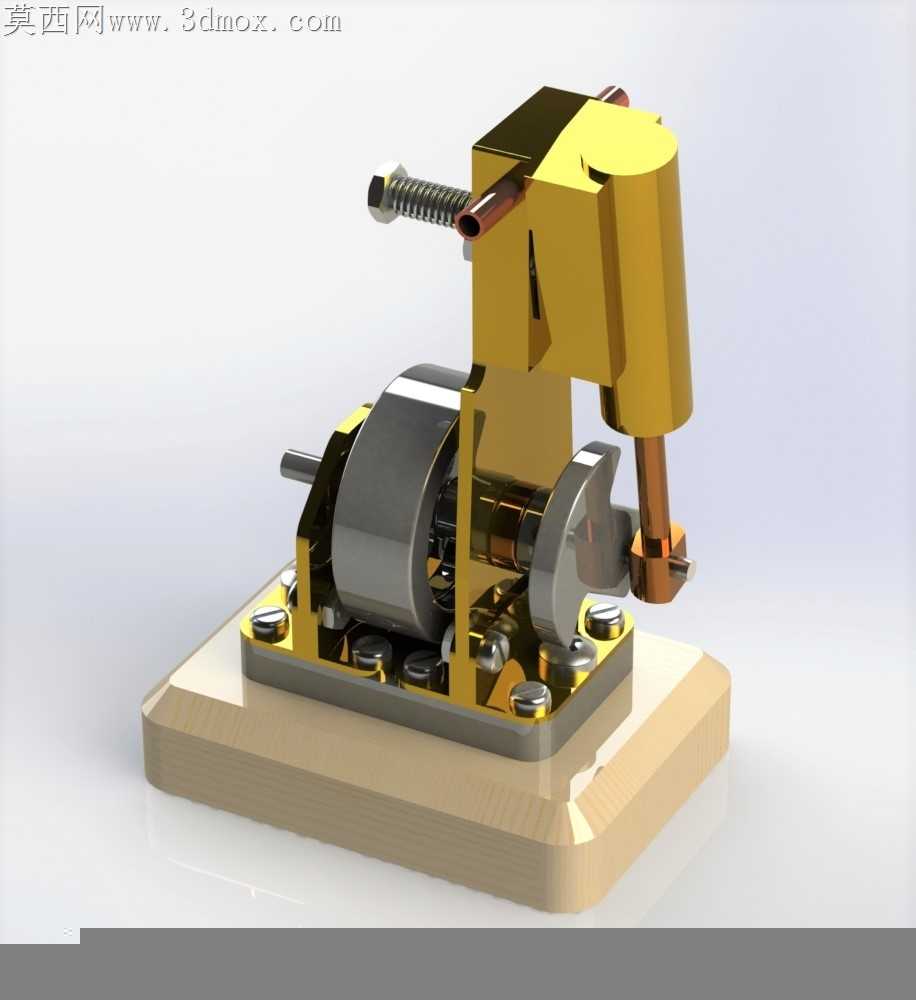

偏心轮与摆缸的接触端面做了镜面抛光处理，减少运转时的接触摩擦阻力，不需要额外加注粘稠润滑脂就能实现顺畅摆动，避免润滑油溢出污染整机的金属外观。底座边缘做了小尺寸的圆角过渡，没有采用尖锐的直角结构，既避免加工时出现边缘崩口，也让拿取时不会被锐边划伤。所有外露的金属构件都做了统一的表面质感区分，缸体和传动构件采用亮面镀金质感，飞轮采用哑光磨砂金属质感，底座采用浅米色哑光质感，光影下不同材质的层次清晰，不会出现所有金属件质感雷同的问题，渲染时不需要额外调整过多材质参数就能呈现出精致的金属装配效果。
