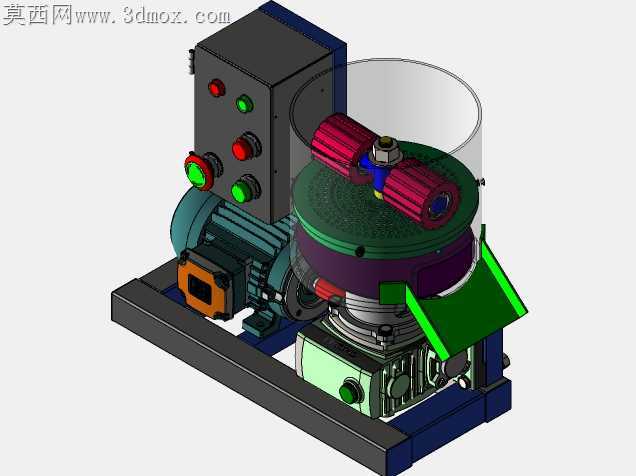

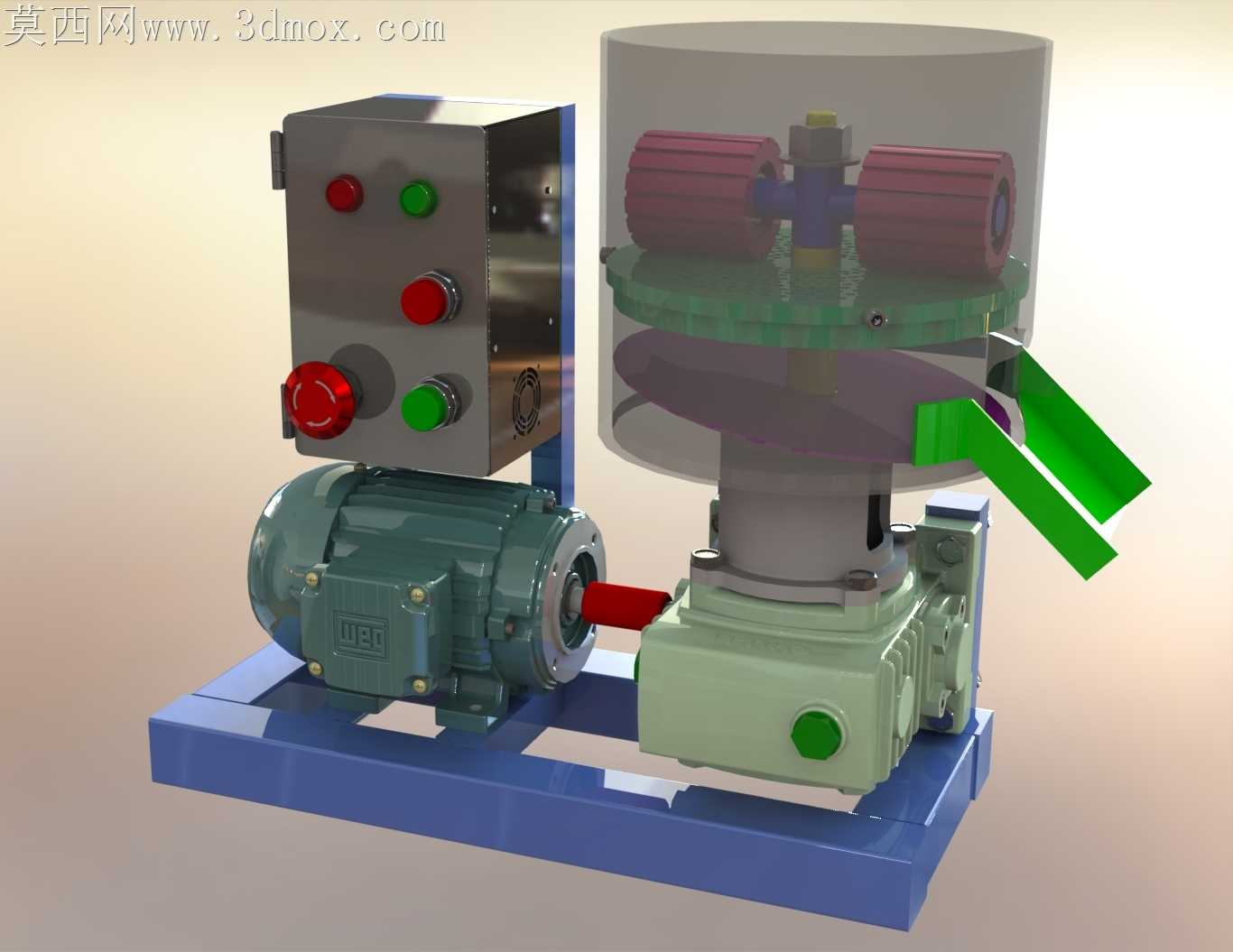

带控制箱的立式颗粒研磨制粒设备结构

散料颗粒加工现场最常出现的故障，是传动端负载突变引发的整机窜动，以及研磨腔密封不严导致的粉料渗入轴承位，这套结构在装配逻辑上做了针对性的错位适配，从根源上压缩了隐患出现的空间。蓝色焊接机架没有采用常见的整板平铺结构，而是在电机安装位、减速机安装位分别预留了0.2mm的铣削找平基准面，电机输出轴与减速机输入轴的同轴度公差可以控制在0.05mm以内，不需要额外加装调整垫片就能抵消焊接变形带来的装配偏差，现场安装时不需要反复打表找正，能缩短近三分之一的装配工时。控制箱体采用侧挂式安装，和研磨腔体之间留出了足够的散热间隙，箱体上的按钮排布按照操作习惯做了高低错位，急停按钮突出箱体表面5mm，带红色防护帽，日常操作时不会误触常规启停按钮，检修时也能第一时间触碰到断电开关。箱体内部的走线槽和动力线做了物理分隔，避免电机启动时的电磁干扰影响控制回路信号稳定性。研磨腔体的透明外罩采用快拆式卡扣固定，不需要拆卸周边结构就能直接掀开观察内部辊轮的磨损情况，腔体下方的出料导槽做了15度的倾斜角度，两个平行导槽的出料口位置错开，加工完成的颗粒能顺着导槽自然滑落，不会在腔体底部积料。传动端的蜗轮减速机直接和研磨主轴直连，省去了中间的联轴器传动环节，减少了动力传递过程中的损耗，减速机侧面的油位观察窗正对机架外侧，日常巡检时不用俯身就能直接查看润滑油液位。研磨辊轮采用对称式双轮布局，运转时的离心力能互相抵消，不会出现单侧偏重引发的振动，辊轮和腔体之间的间隙可以通过顶部的调节螺母微调，适配不同粒径的颗粒加工需求。机架底部预留了四个地脚螺栓安装孔，安装时可以通过地脚螺栓调整整机水平，即使在地面不平整的车间环境里，也能保证传动部件的同轴度不发生偏移。所有外露的紧固件都采用镀锌防锈处理，在多粉尘的加工环境里也不会轻易锈死，后期维护拆卸时不会出现螺栓拧断的问题。
