倾斜皮带输送接料周转一体设备结构

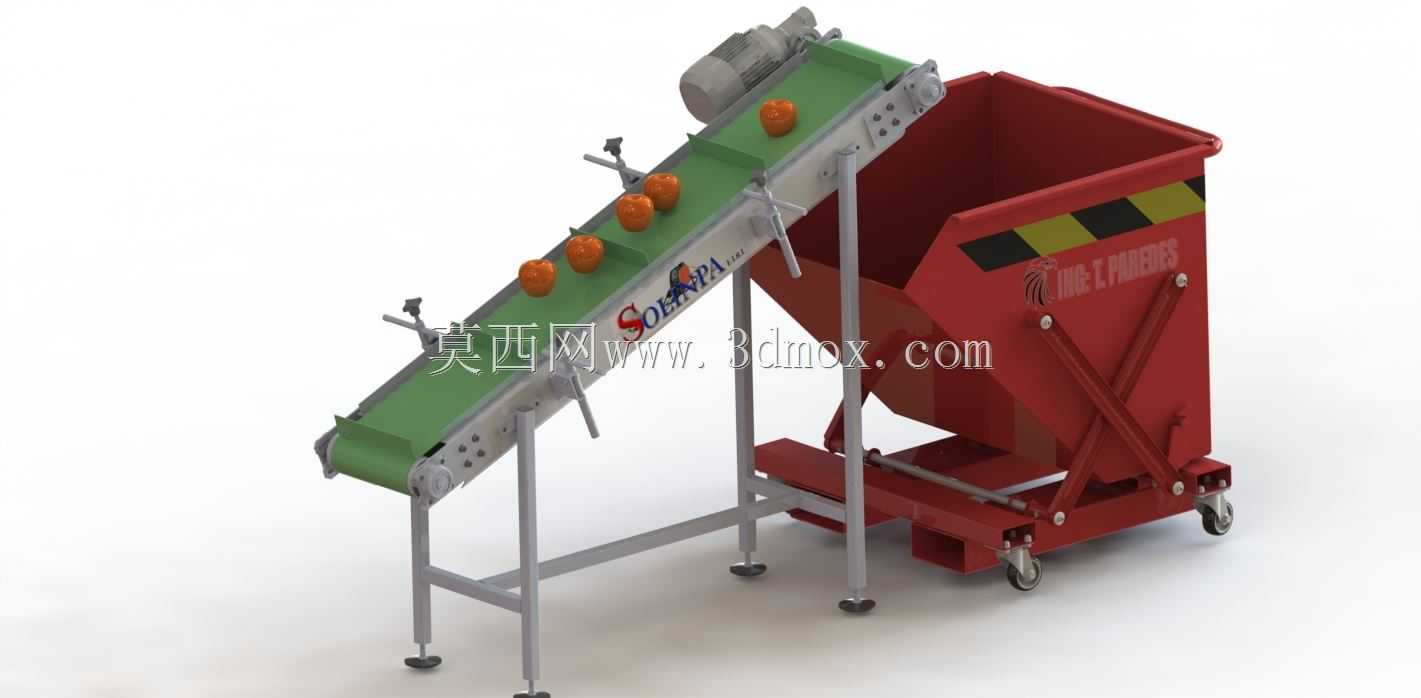

　　这套设备主要面向果蔬分选、小型零部件加工、食品初加工等生产场景的短距离物料提升转运需求，解决散料、小型件从低位作业面到高位处理工位的连续输送衔接问题，同时配套可移动接料周转结构，适配产线灵活调整的作业需求。设备主体分为倾斜皮带输送段与自卸料周转车两个核心部分，二者可拆分独立使用，也可对接组成连续上料-暂存单元，适配不同产线的布局调整需求。倾斜输送段采用PVC绿色防滑皮带作为承载构件，皮带表面平整且具备适度摩擦力，可承载球状、块状等易滚动散料，避免输送过程中物料滑落；输送架体采用方管焊接成型，底部配置四个可调脚杯，可根据实际接料高度、对接工位高度调整架体水平度与整体倾斜角度，倾斜角度调整范围覆盖15度到35度区间，

　　适配不同物料的安息角特性，防止大倾角下物料下滑。输送段的驱动单元布置在架体高端位置，采用减速电机直接驱动主动辊，减少传动链损耗，主动辊与从动辊均配置调心轴承座，可快速调整皮带张紧度，纠正皮带跑偏问题；皮带两侧沿输送方向布置可调式挡料杆，挡料杆通过快拆夹头固定在架体侧梁上，可根据输送物料的尺寸调整挡料间距，避免物料从皮带两侧掉落，同时挡料杆采用圆钢外包软质护套，防止磕碰损伤物料表面。接料周转部分采用剪叉式升降结构的移动料车，料斗为上宽下窄的倒梯形结构，料斗上口边缘做卷边加强处理，内壁光滑无突出棱角，方便物料滑落与后期清理；料斗外侧贴有黄黑警示条，提示作业人员注意移动设备的作业边界。料车底部配置四个带刹车的万向脚轮，

　　可灵活推动至不同工位接料，脚轮采用聚氨酯材质，行走时噪音低且不会损伤车间环氧地坪；剪叉升降机构采用手动液压驱动，可根据输送段的出料高度调整料斗接料口高度，保证皮带出料端与料斗内壁的落差控制在合理范围，减少物料跌落产生的磕碰损伤，料斗底部设置可开合的卸料门，方便物料满仓后快速转卸至下一工序。设计过程中优先考虑了设备的安装边界与适配性，输送段整体长度控制在1.8米左右，宽度0.6米，最低安装高度0.4米，最高出料端高度可调整至1.2米，无需预埋基础，直接放置在平整车间地面即可投入使用，脚杯调整行程为100毫米，可适配地面存在轻微起伏的安装场景。料车整体外形尺寸控制在长0.8米、宽0.7米、最低高度0.9米，满载时最大承重可达200公斤，

　　剪叉机构的升降行程为300毫米，可覆盖多数中小型输送设备的出料高度区间。二者对接时无需额外固定连接件，只需将料车推至输送段出料端正下方，锁死脚轮即可完成对接，拆分后输送段可单独对接其他加工设备，料车也可作为独立的车间周转容器使用，适配多品种小批量的柔性生产需求。结构设计上充分考虑了日常维护的便捷性，皮带的张紧调整无需拆卸额外护罩，直接通过从动辊两端的调整螺栓即可完成；驱动电机的接线盒外置，方便后期检修接线；料斗与剪叉架采用螺栓连接，磨损后可单独更换料斗，无需整体替换周转车，降低后期维护成本。架体所有焊接位置均做打磨去毛刺处理，外部喷涂防锈底漆与面漆，适配车间多尘、潮湿的作业环境，延长设备整体使用寿命。
