斜面小球滚动运动演示教学教具结构

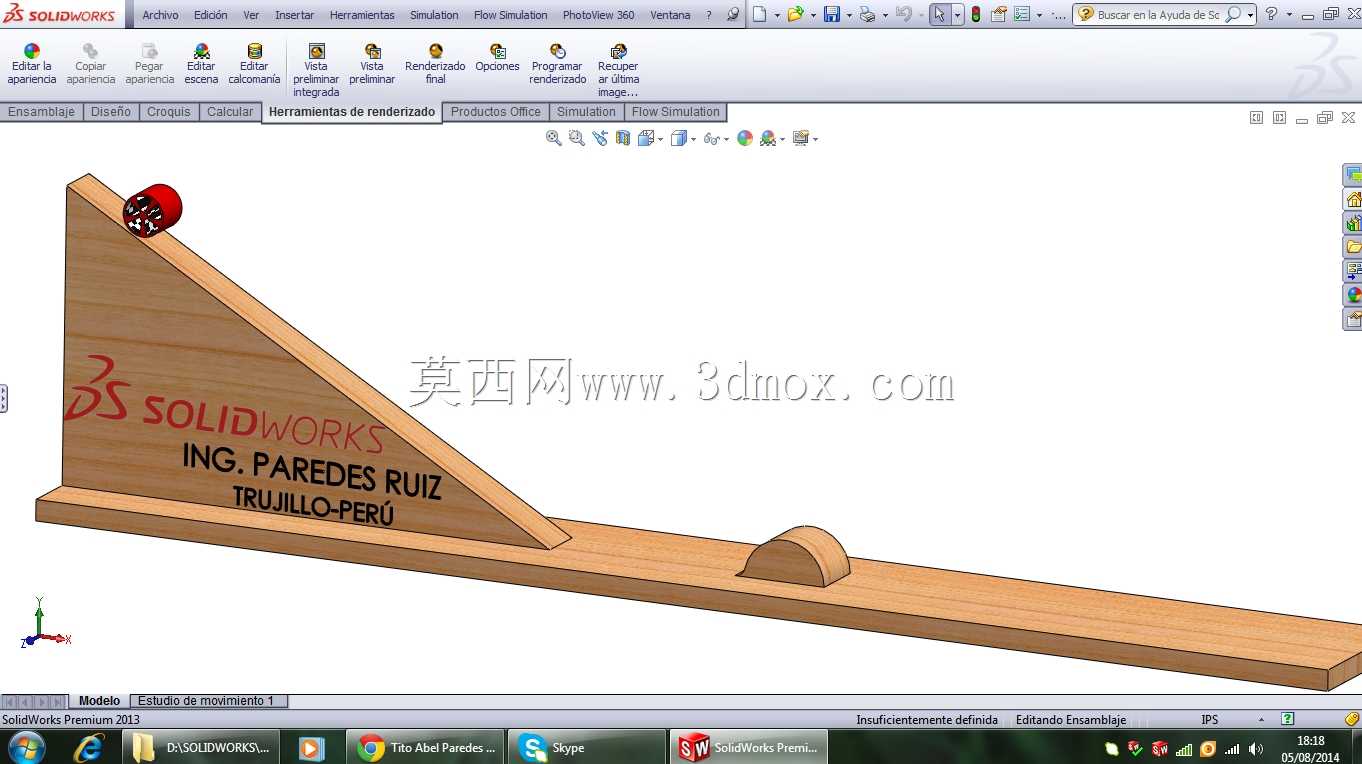

　　这套斜面滚动演示结构，主要面向基础物理运动规律验证、机械运动学入门教学场景设计，可直接用于中学物理课堂的重力势能转化演示、职业院校机械原理课程的运动轨迹观测环节，也可作为运动仿真软件的基础验证案例，帮助初学者理解刚体滚动过程中的受力变化、能量转化逻辑。整套结构采用分体式组合设计，主体由倾斜三角支撑板、水平承接长板、末端限位凸块三个核心部分组成，三角支撑板的斜边与水平长板表面平滑衔接，衔接处做了R0.8的圆角过渡处理，避免小球滚动到衔接位置时出现卡滞、弹跳的情况，保证运动过程的连续性。三角支撑板采用直角三角形构型，垂直边与水平长板端面通过嵌入式榫槽定位，不需要额外紧固件即可完成组装，垂直边高度设置为150mm，

　　斜边与水平面的夹角为30度，这个角度是经过反复验证的，既不会因为角度过小导致小球滚动初速度不足、中途停滞，也不会因为角度过大让小球滚动速度过快，不便于观测运动过程中的状态变化。水平承接长板总长度为600mm，宽度为80mm，板厚15mm，表面做了平面度处理，平面度公差控制在0.1mm以内，保证小球滚动过程中不会因为板面凹凸出现方向偏移。长板末端设置的半圆形限位凸块，高度为20mm，圆弧半径与小球半径匹配，当小球从斜面滚下到达末端时，会被凸块阻挡停留在指定位置，避免小球滚落出演示台，不需要额外设置收集装置。小球采用标准直径20mm的实心刚体构型，表面粗糙度控制在Ra1.6以内，减少滚动过程中的摩擦阻力影响，

　　让演示结果更接近理想运动状态。设计过程中优先考虑了组装便捷性，所有零件都采用无紧固件的插接配合，三角支撑板底部设置两个定位凸台，对应水平长板上的定位凹槽，安装时只需要将凸台对准凹槽压入即可完成固定，拆卸时直接向上拔出即可拆分，方便收纳和搬运。整套结构的安装边界非常灵活，只需要放置在水平工作台面上即可使用，不需要额外的固定装置，对使用场地没有特殊要求，普通教室讲台、实验室桌面都可以直接摆放使用。从运动学设计逻辑来看，这套结构的尺寸参数完全匹配基础运动学公式的验证需求，30度倾角下小球的滚动加速度、到达斜面底端的速度、在水平板上的滚动距离都可以通过理论公式计算得出，实际演示时可以配合秒表、刻度标识完成理论值与实际值的对比，

　　帮助学习者理解摩擦系数、空气阻力对运动过程的影响。结构的所有棱边都做了倒钝处理，没有尖锐边角，使用过程中不会出现划伤风险，完全符合教学器具的安全要求。材质选择上默认采用实木质感的构型，也可以根据使用需求更换为亚克力、铝合金等不同材质，通过更换不同材质的板面和小球，可以演示不同摩擦系数下的滚动距离差异，拓展演示场景。在运动仿真验证环节，这套结构可以直接导入多体动力学仿真软件，设置对应的重力参数、接触参数、摩擦系数，即可模拟出小球从斜面顶端释放后，沿斜面加速滚动、在水平板减速滚动最终被限位块阻挡的完整过程，仿真结果可以和实际物理演示的结果做对标，帮助学习者掌握仿真参数设置的基本逻辑，理解接触刚度、摩擦系数这些仿真参数对结果的影响。结构的水平板侧面可以粘贴刻度贴纸，直接读取小球在水平面上的滚动距离，不需要额外配备测量工具，进一步降低了使用门槛。三角支撑板的斜面上端设置了小球初始定位凹点，每次演示时将小球放置在凹点位置即可保证初始释放位置一致，避免因为初始位置不同导致演示结果出现偏差，保证多次演示的结果一致性。
