管道绕流工况流体流动轨迹仿真分析

　　在流体输送系统的工程设计环节，绕流工况的流场特性一直是影响管路运行稳定性、能量损耗水平的核心因素，不少现场出现的管路振动、局部冲蚀、压损超标问题，追根溯源都是前期未对特定结构处的流体流动状态做精准预判导致的。这套仿真分析的建模逻辑，完全贴合工程现场的实际边界条件搭建，没有做过度的理想化简化，首先针对带凸起阻挡结构的管路段，还原了流体从平直段进入扰流区的完整流动过程：来流在接触阻挡结构前保持相对规整的层流推进状态，接触结构边缘后开始出现流向偏转，部分流体沿结构迎流面分流，沿结构侧壁形成附壁流动，另一部分流体在结构背流面形成低压涡流区，这一区域也是实际工程中最容易出现杂质沉积、壁面气蚀的位置。从流场轨迹的呈现可以看到，不同流速层的流体在绕过阻挡结构后，会出现多股流线的交混，原本平直的流线被拉伸、扭转，形成大量螺旋状的流动轨迹，这些轨迹的疏密程度直接对应局部流速的高低——流线越密集的位置，流体对壁面的剪切作用力越强，长期运行下对应的管壁位置需要做加厚处理或者增设防冲挡板，避免局部磨损过快导致管路泄漏。建模过程中，首先确定了管路的通径尺寸与阻挡结构的安装位置，阻挡结构的迎流面角度、与管壁的间隙尺寸都按照工程常用的安装规范设定，没有随意调整结构比例，保证仿真得出的流场结果可以直接给现场管路改造做参考。在流场计算的边界设定上，入口端采用速度入口边界，对应实际工程中泵组出口的常见流速范围，出口端采用自由出流边界，壁面设置为无滑移壁面，

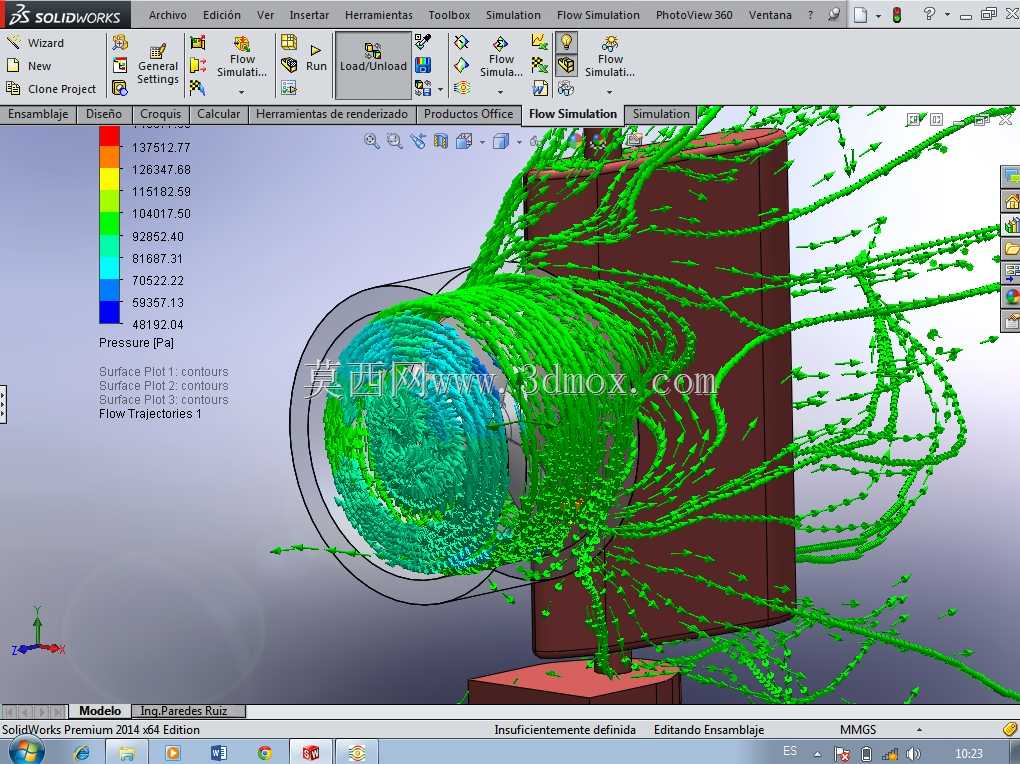

　　还原流体与管壁之间的摩擦阻力影响，计算过程中追踪了不同压力层的流线分布，左侧的压力色阶可以直观对应不同位置的流体压力值，迎流面的高压区、背流面的低压区数值差，就是计算这段管路局部压损的核心依据，工程人员可以根据这个压损值匹配上游泵组的扬程参数，避免出现泵组出力不足导致流量不达标的问题。不少设计人员在做管路布置时，往往只关注管路的走向是否符合安装空间要求，忽略了局部结构对流态的影响，比如在阀门、弯头、变径段、插入式检测元件的位置，很容易出现类似的绕流工况，如果没有提前做流场验证，投运后很可能出现流量测量不准、局部振动过大、密封件冲蚀损坏的问题。这套仿真模型的结构尺寸设定，充分考虑了现场的安装边界：阻挡结构的安装底座与管壁的连接方式、

　　突出管壁的高度尺寸、前后段的直管段长度预留，都符合流体测量与管路附件安装的规范要求，前后预留的直管段长度可以保证来流在进入扰流区前充分发展，避免入口流态紊乱导致仿真结果失真。从仿真得到的流线分布还能看到，在阻挡结构的两侧，流体的流速达到峰值，这一位置如果布置有温度传感器、压力取源部件，需要调整安装位置，避开高速流的直接冲刷，否则检测元件的使用寿命会大幅缩短，检测数据也会因为局部流态紊乱出现较大误差。另外背流面的涡流区范围大小，直接决定了管路压损的高低，在设计阶段如果发现涡流区过大，可以通过调整阻挡结构的外形、增加导流板的方式缩小涡流范围，降低管路的能量损耗，这也是这类流动仿真在工程设计中的核心价值——不用等现场安装完成后再做整改，

　　在三维设计阶段就能预判流场问题，提前优化结构，大幅降低后期的改造成本。建模过程中对壁面边界层的网格做了局部加密，保证近壁面的流速计算精度，因为壁面附近的流速梯度是计算壁面剪切力、判断冲蚀风险的核心参数，如果网格精度不足，计算出来的冲蚀位置和实际偏差会超过30%，完全失去工程指导意义。整个流场的计算收敛后，通过流线的可视化呈现，可以清晰看到每一股流体的流动路径，哪些位置会出现流动滞止，哪些位置会出现流速突变，这些信息都是二维图纸无法传递的，结构设计人员可以根据这些结果调整管路附件的安装位置，运维人员也可以根据仿真结果提前确定管路的易损位置，制定针对性的巡检和维护计划，避免突发的管路泄漏故障影响整个系统的稳定运行。
