皮卡车载曲臂式高空作业升降装置

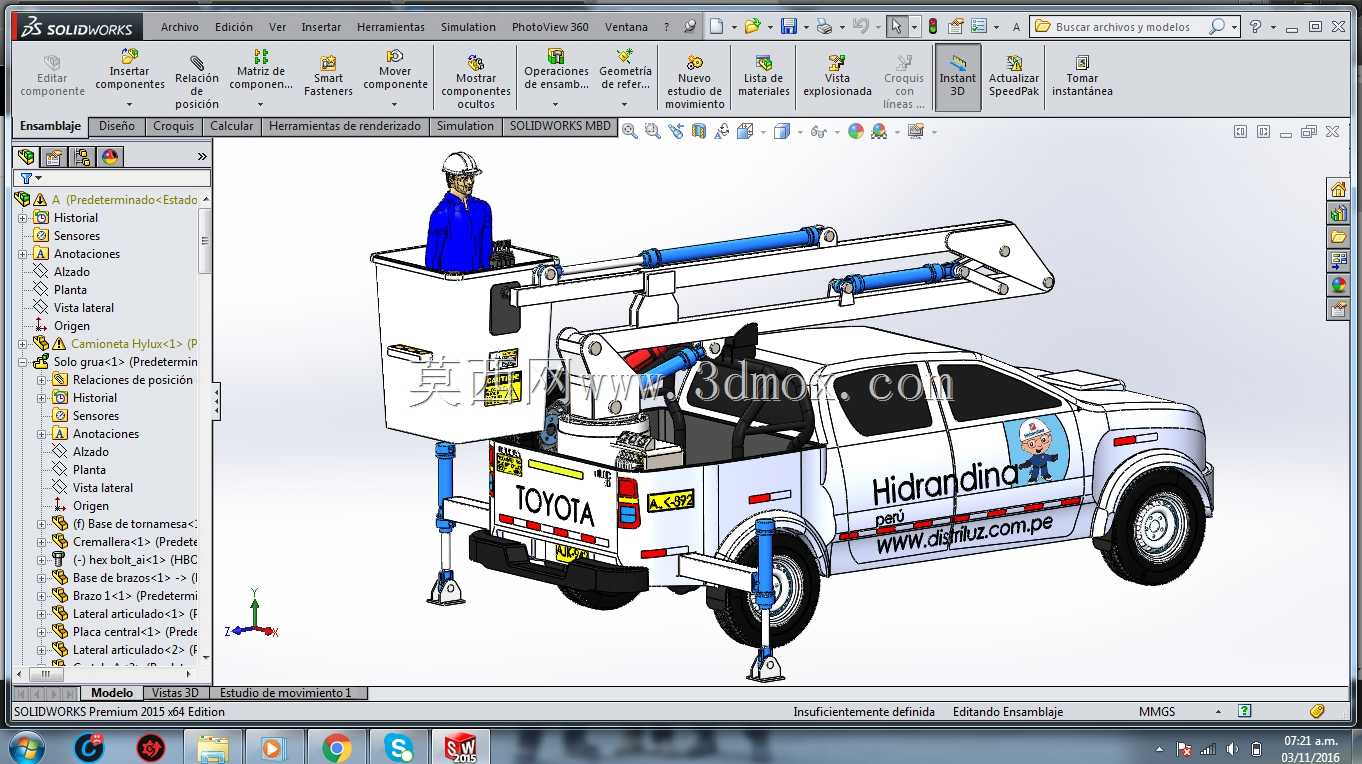

　　这款搭载在丰田皮卡底盘上的曲臂式高空作业装置，核心服务于市政电力巡检、户外广告安装、园林乔木修剪、临街楼宇外墙维保这类需要频繁转场、作业点位分散的中低空作业场景，区别于传统自行走高空作业平台，它依托量产皮卡的道路通行能力，可直接驶入城市主次干道、小区内部窄路、郊县非铺装路面，无需额外拖运板车转运，转场效率能提升40%以上，尤其适合单次作业时长在2小时以内、单日需辗转3-5个作业点的外勤施工团队。从结构设计逻辑来看，整套装置完全贴合皮卡货厢的安装边界做布局，没有超出车身原有宽度与前后悬的外廓限制，行驶状态下曲臂整体折叠收放在货厢中部区域，顶端载人平台落位在货厢前端靠近驾驶室的位置，不会遮挡驾驶员后方行车视野，也不会超出货厢栏板高度，

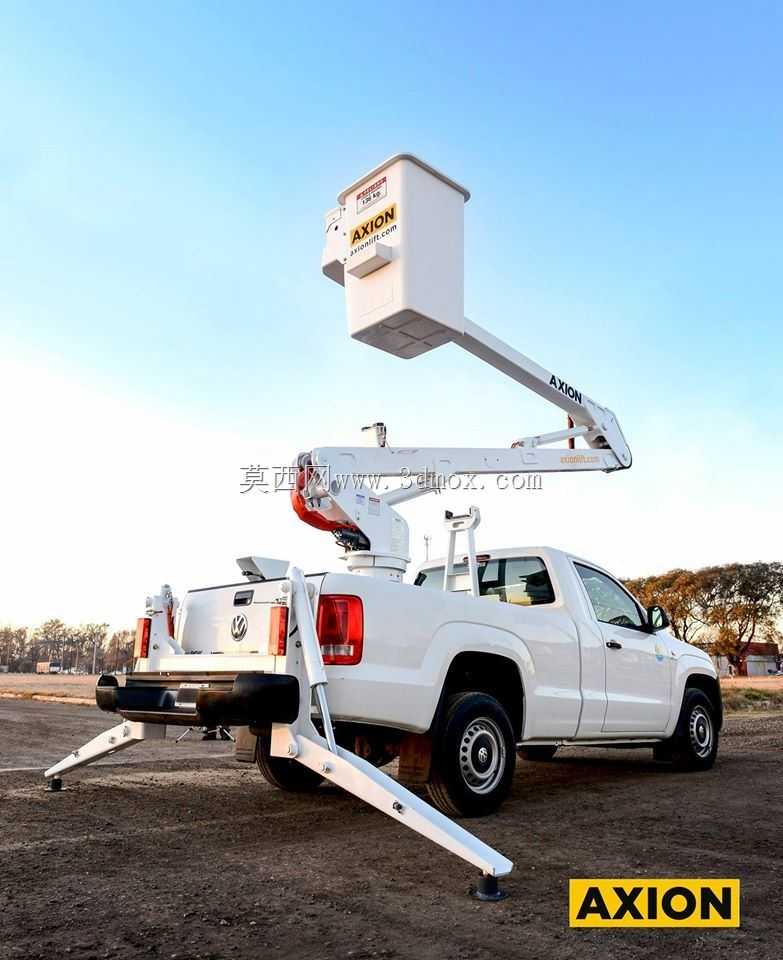

　　满足普通小型机动车的道路通行规范，无需办理特种车辆通行备案。作业时首先需要伸出货厢两侧及尾部的四组液压支腿，支腿底端配有可调高度的支撑盘，可在坡度不超过5度的硬化路面、压实土路面上完成调平，支腿展开后的横向支撑跨距控制在2.4米以内，不会过度占用车道宽度，在城市支路作业时可预留出单车道的通行空间，避免造成长时间道路拥堵。曲臂部分采用两级折叠加一节伸缩臂的组合结构，上臂与下臂的铰接点做了加强筋加厚处理，铰接轴选用40Cr调质材质，可承受作业时的偏载力矩，臂架内部排布的液压管路全部做了防磨护套处理，避免臂架反复折叠过程中管路被金属棱角磨损漏油，臂架最大作业高度可覆盖12米以内的作业面，平台额定承载1人加配套工具总重不超过120kg，

　　平台护栏高度符合高空作业防护标准，侧面配有工具挂点，可挂载绝缘工具、安装配件等物料，减少施工人员反复上下取件的频次。底盘与上装的连接部分采用整体式副梁结构，副梁与皮卡底盘的原有车架通过U型螺栓多点固定，连接位置加设橡胶减震垫，既避免行驶过程中上装的震动直接传递到车架造成连接螺栓松动，也能分散作业时的支撑载荷，防止底盘车架局部受力变形。液压系统的动力单元布置在货厢前端的封闭舱体内，取力方式对接皮卡变速箱的侧取力口，无需额外加装独立发动机，整套动力系统的重量控制在280kg以内，加上臂架、平台的总重量不会超出皮卡货厢的额定承载上限，不会影响车辆本身的制动与转向性能。操作控制部分在平台上和地面位置各设一套操作手柄，

　　平台上的操作人员可自行控制臂架的升降、回转、伸缩动作，地面监护人员也可在突发状况下切断动力、操控臂架收回，两套控制系统做了互锁设计，避免同时操作引发动作冲突。臂架的回转支承采用外齿式结构，回转角度可实现360度连续回转，回转间隙控制在0.2度以内，作业时平台的晃动量控制在10cm以内，保障高空作业时的操作稳定性。整套装置的设计没有改动皮卡底盘的原有行驶系统、制动系统与电气系统，上装的电气回路单独设置保险盒，与原车电路完全隔离，避免电路故障影响车辆正常行驶。在日常维护层面，所有液压油嘴、润滑点都布置在易于触及的位置，支腿、臂架铰接点的润滑保养无需拆解外围护板，日常巡检时可快速检查连接螺栓的紧固状态、液压管路的渗漏情况，降低外勤运维的难度。针对户外作业的环境特性，所有外露金属结构件都做了喷塑防腐处理，液压油缸的活塞杆外露部分配有防尘护套，可阻挡沙尘、雨水侵蚀活塞杆表面，延长密封件的使用寿命，适合在南方多雨、北方多沙尘的不同区域户外使用。
