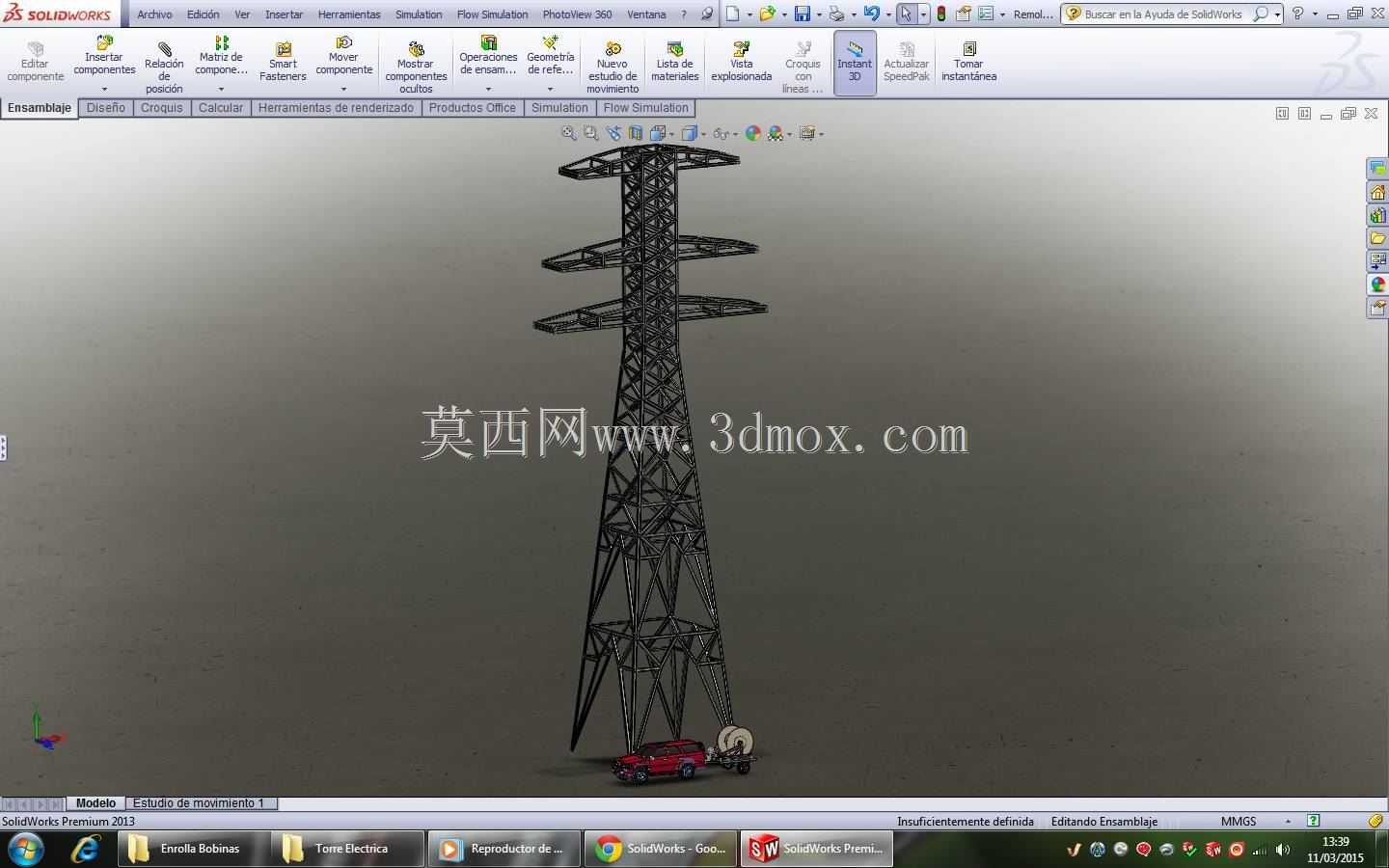

高压输电铁塔与乘用车比例展示三维结构

　　本次呈现的三维结构，核心为高压输电铁塔搭配同比例乘用车的场景化装配结构，在电力设施设计、场景可视化推演环节有明确的应用价值。先从结构本身的设计逻辑说起，输电铁塔采用经典的空间桁架结构形式，所有杆件均采用等边角钢作为基础受力构件，节点处通过节点板配合螺栓连接的方式实现杆件固定，这种结构形式在长距离高压输电线路中应用极为广泛，核心优势在于用最少的材料实现足够的结构刚度与抗倾覆能力，能够适应野外复杂的风载、覆冰等极端工况。从安装边界来看，铁塔底部采用四个独立的塔脚支座，每个支座预留与混凝土基础预埋螺栓匹配的安装孔位，支座间距根据电压等级对应的绝缘距离要求设定，能够保证安装后塔身的垂直度偏差控制在行业规范允许的范围内，塔身上下分段设置三层横担，每层横担的外伸长度根据对应电压等级的线间距离要求设计，横担端部预留悬式绝缘子串的挂接点位，能够直接适配常规的高压导线架设需求。

　　搭配的乘用车模型严格按照真实家用轿车的尺寸比例构建，放置在铁塔塔脚旁的地面位置，核心作用是作为直观的尺寸参照，让结构设计人员、现场施工人员能够快速建立铁塔实际尺寸的空间认知——毕竟输电铁塔整体高度通常在数十米级别，单纯看图纸上的尺寸数字很难形成直观的大小概念，加入同比例的常见乘用车后，不需要额外换算尺寸就能快速判断铁塔的整体尺度、塔脚的开合范围、横担的离地高度，在施工场地规划、安全距离校验、周边环境影响评估的时候，这种带比例参照的模型能够大幅提升沟通效率，避免不同岗位人员对尺寸认知出现偏差。

　　从功能特性层面拆解，铁塔的桁架结构并非简单的杆件堆砌，每一根斜材、主材的角度都经过受力优化，主材作为主要的承压、承拉构件，沿塔身高度方向分段变截面，越靠近底部的主材截面规格越大，匹配底部弯矩更大的受力特点；斜材则构成多个稳定的三角形受力单元，将横担、导线传递来的荷载逐层分解传递到塔脚基础，这种结构的风阻系数远低于实体塔结构，在强风区域能够有效降低风荷载对基础的作用力。塔身每隔一段高度设置有检修爬梯的安装点位，配套的休息平台位置也在模型中做了预留，能够直接匹配后期运维检修的设施安装需求，不需要在施工阶段额外做结构开孔或者焊接作业，避免破坏塔身的防腐层与结构完整性。

　　在实际行业应用场景中，这类带比例参照的三维结构，一方面可以用于输电线路路径规划阶段的可视化汇报，向非工程背景的相关方直观展示线路建成后铁塔与周边地面物体的尺度关系，减少沟通成本；另一方面也可以用于施工单位的前期场地布置推演，根据铁塔的塔脚占地范围、吊装作业半径，结合乘用车参照的尺度，快速规划材料堆放区域、吊车站位、临时通道的位置，避免施工过程中出现场地空间不足的问题。另外在电力安全宣传场景中，这种直观的比例模型也能清晰展示高压导线与地面车辆的安全距离，让普通民众更直观地理解高压线路附近的安全注意事项，比单纯的文字数字说明更有说服力。

　　从建模的工程细节来看，铁塔的所有杆件连接节点都做了真实的干涉检查，确保每根角钢的切割角度、节点板的尺寸都符合实际加工要求，不存在杆件互相穿透、螺栓孔位错位的问题，能够直接导出构件加工图用于预制生产；乘用车模型的外轮廓尺寸、轮胎位置、车身高度都严格对标量产车型的真实参数，比例误差控制在极小范围内，不会因为参照模型的尺寸偏差导致对铁塔尺度的误判。整个场景的地面基准面设置为水平零平面，铁塔塔脚的安装面与地面完全贴合，乘用车的轮胎与地面接触点也做了对齐处理，整个场景的空间坐标统一，能够直接导入到更大范围的线路三维场景中做整合，不需要额外做坐标校准或者比例调整。
