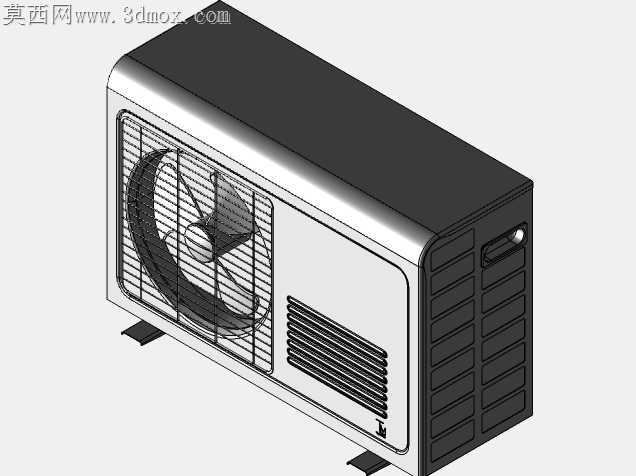

家用空调室外机管路布局三维设计

现场管路布设时最常出现的干涉问题，往往来自外机壳体与内部管路的间隙预留不足，这款空调室外机的结构设计，从加工适配的角度把这类隐患提前做了规避。钣金外壳的折边处特意做了内收让位，对应铜管弯折的最小曲率半径位置，预留出了足够的安装操作空间，不用现场施工时再临时切割外壳调整，也避免了管路贴壳产生的运行共振噪音。

冷凝器的固定支架做了沉台让位设计，螺丝锁紧后端面完全沉入支架平面，不会突出刮伤连接的保温棉，也不会在装配时卡滞铜管的走位。高低压管路的走向没有走生硬的直角弯折，顺着压缩机的接口位置做了顺滑的弧度过渡，既减少了冷媒流动的阻力，也降低了弯折处铜管应力集中开裂的风险，加工时不用额外做退火处理就能直接弯管成型，适配常规弯管设备的加工参数。

风机支架的安装孔做了长圆孔设计，装配时可以微调风机的安装位置，抵消钣金焊接带来的孔位公差，不用强行掰动支架对位，避免支架变形导致的风机动平衡失准。接线盒的位置特意避开了管路的检修区域，后期维护时不用拆卸管路就能直接操作接线端子，减少售后维护的拆装工作量。

底座的安装脚做了翻边加强处理，承重时不会因为外机长期运行的震动出现脚座变形，对应的减震胶垫安装位做了限位凸台，胶垫卡入后不会移位脱落，不用额外打胶固定。管路的固定卡扣位置都对应了壳体的加强筋位置，锁紧卡扣时不会把薄钣金压出凹陷，也能让卡扣的固定更牢靠，长期运行不会出现卡扣松脱管路晃动的问题。

压缩机的固定脚垫位置做了高度差补偿，不同批次压缩机的底座高度存在细微偏差时，不用额外加垫片调整，靠脚垫的压缩量就能找平，保证压缩机运行时的水平度，减少偏磨带来的寿命损耗。外壳的散热格栅条做了倾角设计，既保证了通风量，也能避免雨水直接淋到内部的电控元件上，格栅的冲压间隙控制在统一尺寸，加工时不会出现毛刺划手的问题，也不用后续额外做去毛刺工序。

所有管路的接口位置都预留了标准扳手的操作空间，现场接连接管时不用使用特殊扳手，常规工具就能完成锁紧操作，降低现场安装的工具要求。外壳的拼接缝做了错位止口设计，拼接时不用反复对位就能卡合到位，打螺丝时不会出现板件错位的问题，装配效率能提升不少，也能避免拼接缝过大漏风影响换热效率。
