铝型材框架皮带式西格玛输送端机设计

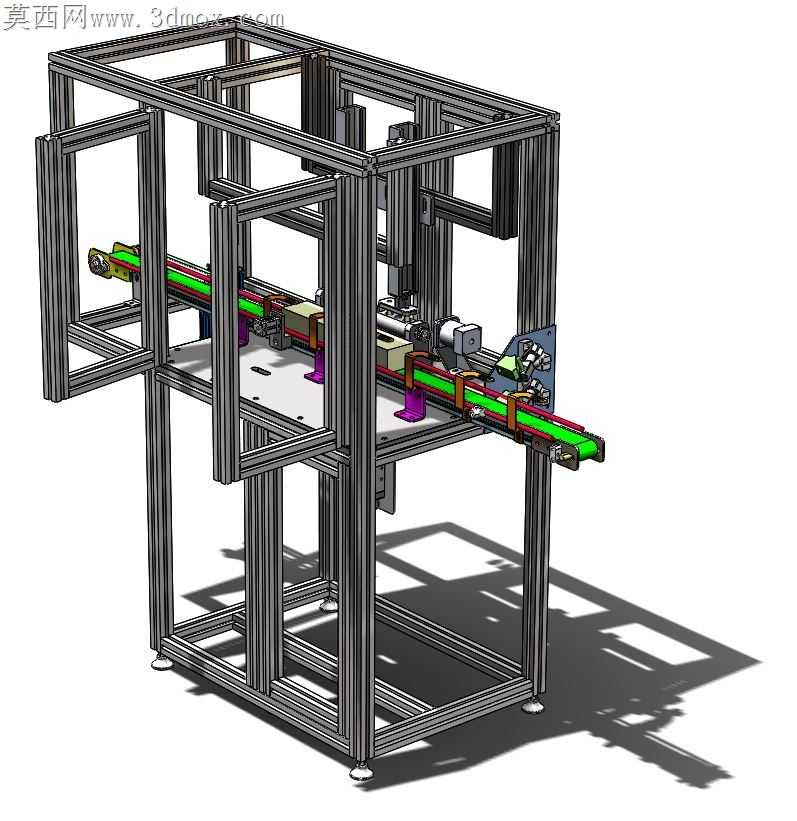

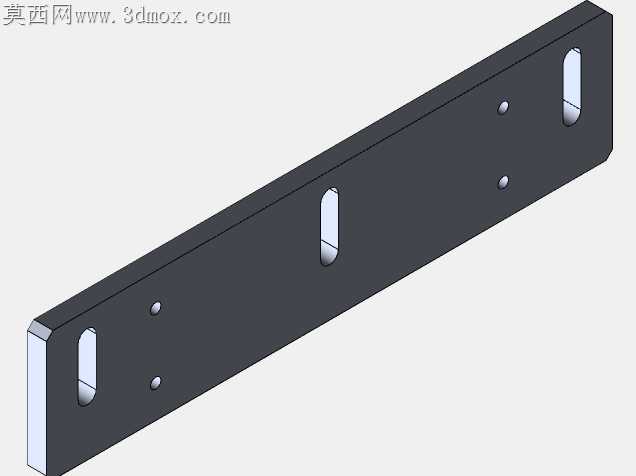

本作品为皮带式西格玛输送机端机的三维设计方案，整体采用工业铝型材搭建双层框架式机架结构，建模阶段严格遵循铝型材标准件的装配规范，通过参数化建模完成各型材段的裁切、拼接与角件连接设计，确保机架整体具备足够的结构刚性与装配精度，底部配置可调式支撑脚杯，可适配现场安装地面的平整度调节需求。设备中部为贯穿式皮带输送主线，建模过程中对输送导轨、皮带托板、驱动辊组、从动张紧机构均做了精细化结构还原，其中输送线两侧设置了多组定位挡块与工件承托治具，可匹配西格玛标准工件的输送定位需求，治具安装位置预留了调节余量，可适配一定尺寸范围内的工件输送作业。机架上层框架集成了输送端的作业执行模组，包含竖直方向的直线运动单元、端部的工件定位组件与检测元件安装位，建模时对各运动模组的安装基准、行程空间做了干涉校验，确保各机构运行过程中无结构碰撞，同时预留了气动元件、传感器的走线与安装空间，方便后续电气布线与元件装配。渲染阶段采用工业设备常用的材质表现方案，铝型材框架赋予银灰色金属磨砂材质，输送皮带采用绿色哑光橡胶材质，加工件根据表面处理工艺分别赋予烤漆、阳极氧化、镀锌等对应材质效果，机架底部添加柔和的投影效果，整体渲染效果清晰展现设备的结构层次与装配关系。设计思路围绕西格玛工件的线端输送作业需求展开，采用模块化设计思路将机架、输送线、端侧作业模组拆分为独立的装配单元，各单元之间通过标准连接件完成装配，既方便加工阶段的零件预制，也便于后期设备的维护与模组更换，输送线的张紧机构采用侧边可调式设计，无需拆解机架即可完成皮带张紧度的调节，端侧作业模组的安装板预留了通用安装孔位，可根据实际工艺需求更换不同的执行组件，拓展设备的适用场景。整体建模过程严格按照实际加工装配的逻辑完成层级装配，各零件的配合公差、安装间隙均参考机械设计标准设定，可直接作为生产加工的参考依据，也可用于同类输送设备的方案设计参考。
