工业级辊式连续成型加工设备结构设计

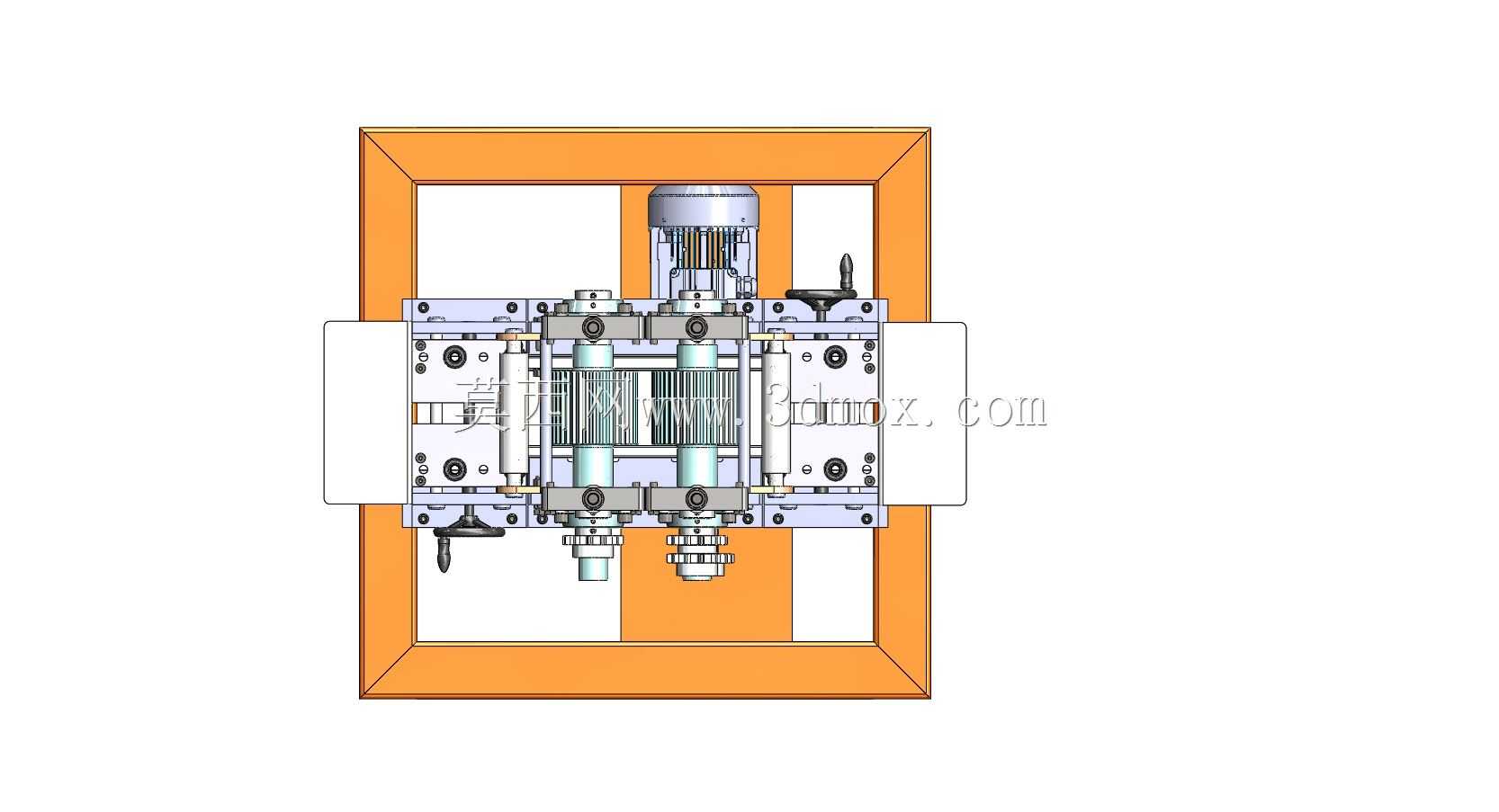

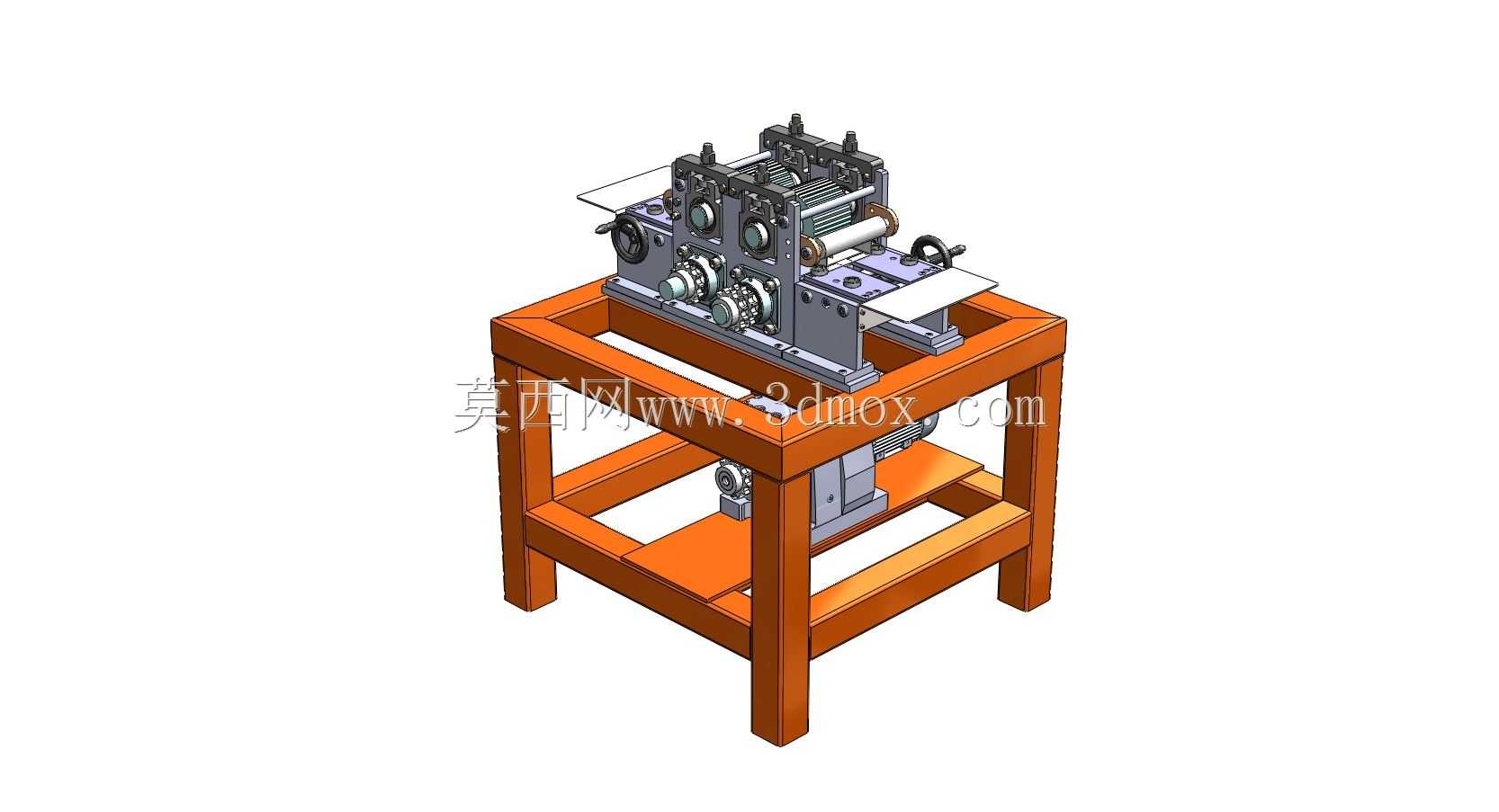

这款辊式成型加工设备主要面向金属薄板、带材的连续冷弯成型加工场景，广泛应用于轻钢型材生产、五金配件冲压预成型、包装金属构件加工、家电钣金件成型等生产环节，可将成卷的金属带材通过多组轧辊的连续辊压，逐步弯折成预设截面形状的型材，替代传统单工序冲压、弯折的低效加工模式，适配连续化批量生产的产线需求。设备整体采用落地式方管焊接机架作为承载主体，机架采用双层框架结构设计，下层预留动力组件安装空间，上层作为成型辊组的安装基准面，框架连接处采用满焊工艺并做时效去应力处理，可有效抵消辊压过程中产生的径向载荷与振动，避免长期运行出现机架变形影响成型精度。上层成型工位采用多组平行排布的轧辊组件，每组轧辊包含上下对压的成型辊与侧边导向辊，可根据加工型材的截面形状调整轧辊的间距与压下量，进料端设置可调式导向托板，可适配不同宽度的带材进料，避免带材跑偏导致的成型尺寸偏差，出料端设置承托导料板，可将成型完成的型材平稳导出至后续裁切或收卷工位。动力传动系统布置在机架下层空间，通过减速机构将动力传递至各组轧辊，保证所有轧辊线速度一致，避免带材在辊压过程中出现拉扯变形或表面划伤，传动部位设置安全防护罩，避免生产过程中杂物卷入或人员误触。设备的安装边界充分考虑车间产线布局需求，整体占地面积紧凑，机架底部预留地脚螺栓安装孔，可直接固定在硬化车间地面，无需额外做复杂的基础施工，进料端与出料端的接口可直接对接开卷机、裁切机等前后段设备，快速组成完整的型材连续加工产线。设计过程中重点优化了轧辊的拆装结构，单组轧辊采用快拆式锁紧结构，更换不同型材规格时无需整体拆解机架，仅需更换对应轧辊并调整间隙即可快速换型，适配多品种小批量的柔性生产需求，同时所有辊轴的安装基准面统一加工，保证装配后的同轴度与平行度公差控制在合理范围，确保成型后的型材截面尺寸一致性，减少后续校形工序的工作量。
