立式下压式带式砂光打磨设备结构

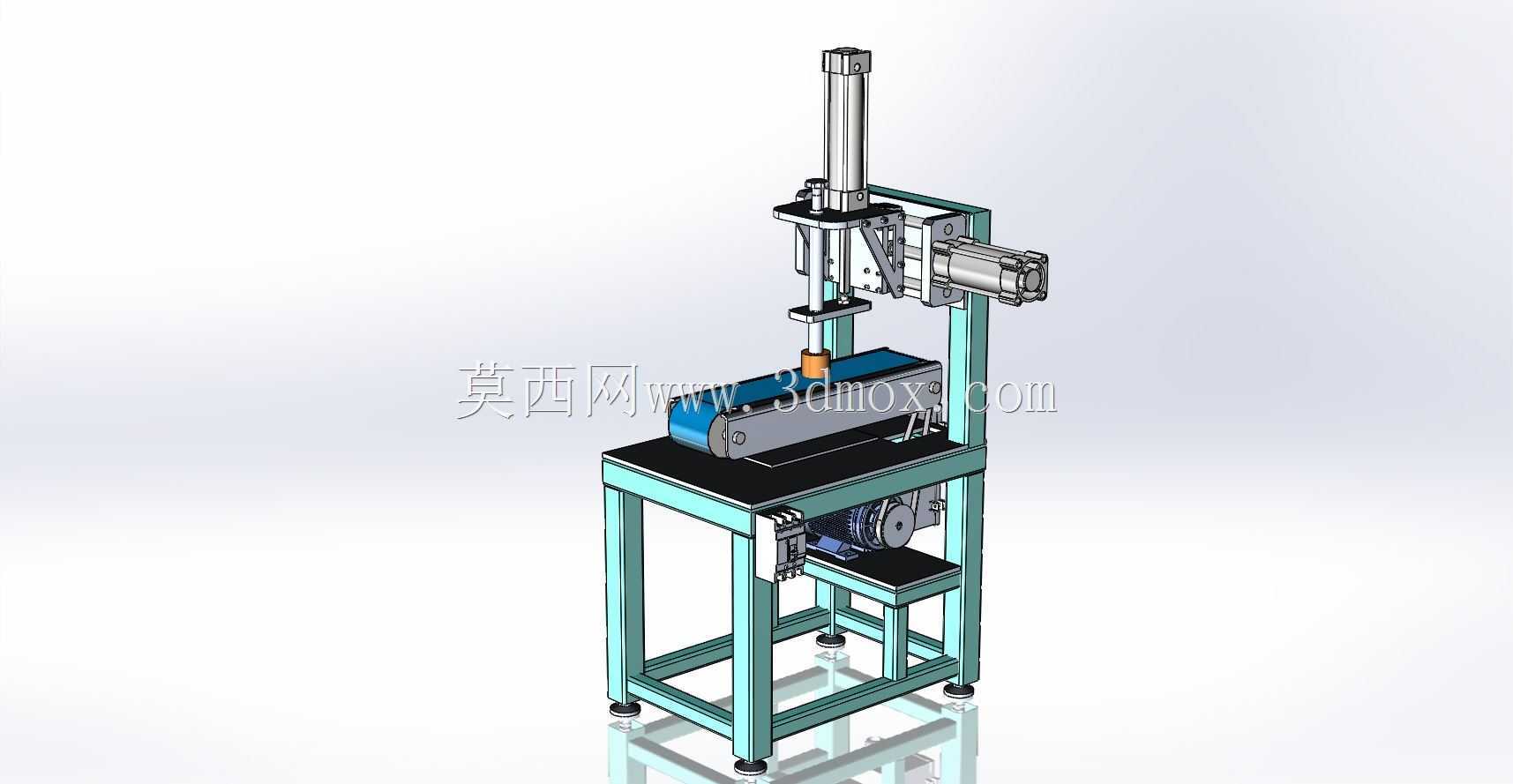

　　这款带式砂光设备的结构设计，核心围绕小尺寸金属、非金属工件的平面定厚打磨、飞边去除、表面匀化处理场景展开，在五金件加工、小型型材预处理、冲压件去毛刺的工位上适配性极强，区别于大型通过式砂光设备，它的占地边界紧凑，适合小批量多品种的机加工车间、维修工位、五金作坊的打磨工序使用。从结构布局来看，设备采用方管焊接机架作为承载主体，底部配置可调脚杯，可在不平整的车间地面上完成水平校准，避免砂带运行过程中出现偏摆抖动的问题，机架的上层台面作为砂带组件的安装基准，下层预留的空间用于布置传动电机、张紧调节机构，整体的垂直布局将下压执行机构布置在砂带工作面的正上方，通过立式气缸提供下压力，可针对不同厚度的工件调整下压行程，保证打磨压力的一致性，

　　避免人工手持打磨时压力不均导致的表面凹凸、打磨过量问题。设备的砂带组件采用卧式布置，主动轮与从动轮的平行度通过腰型安装孔可做微调，张紧结构设置在从动轮端，通过调节螺栓改变两轮中心距即可完成砂带的更换与张紧度调整，张紧力的控制以砂带空载运行不打滑、按压形变量在5mm以内为宜，这一设计也降低了日常维护的操作难度，一线操作人员无需专用工具即可完成砂带更换。下压执行端配置了弹性压头，接触工件的部位采用软质耐磨材料，既可以保证压力均匀传递到工件表面，也能避免刚性下压对工件表面造成压痕，压头的安装座与气缸活塞杆之间设置了导向轴，配合直线轴承完成垂直方向的运动导向，消除气缸伸出时的径向转动偏差，保证压合位置始终对准砂带的有效工作区域。

　　传动部分采用皮带减速结构，将电机的高转速降低到砂带运行的合理线速度范围内，针对不同材质的打磨需求，也可通过更换不同直径的皮带轮调整砂带线速度——比如打磨铝合金等软质金属时可适当提高线速度获得更细腻的表面质量，打磨钢材等硬质材料时降低线速度减少砂带的异常磨损。设备的电气控制元件集中布置在机架侧方的安装位，走线全部沿机架方管的内部空腔布置，避免打磨产生的金属粉尘堆积在走线表面造成绝缘隐患，操作按钮设置在机架前端的易触及位置，操作人员上下料时可单手完成设备的启停控制。从安装边界来看，设备的整体占地尺寸控制在长800mm、宽600mm、高1600mm的范围内，不需要做专门的设备基础，放置在常规的车间工作台地面即可投入使用，

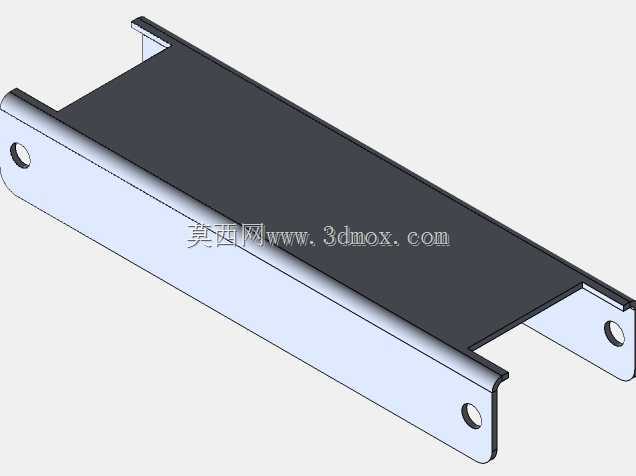

　　进料方向为前端开放式设计，操作人员可从正面放置工件到砂带工作面，下压机构启动后即可完成自动打磨，打磨完成后压头自动抬起，即可取出工件完成单工序循环。在结构设计的细节上，砂带工作面的下方设置了耐磨托板，托板表面与砂带内表面保持微小间隙，既可以支撑砂带承受下压的打磨压力，避免砂带受压凹陷导致的打磨平面度超差，也不会因为间隙过小造成砂带与托板的异常摩擦损耗，托板采用可拆卸设计，长期使用磨损后可快速更换，不需要拆解整个砂带轮系。设备的安全防护方面，砂带的非工作区域全部设置了可拆卸的钣金防护罩，避免操作人员误触运行中的砂带造成工伤，传动皮带轮位置也配置了全封闭护罩，防止衣物、工具卷入传动结构。这款设备的结构设计没有冗余的复杂功能，所有结构都围绕稳定打磨、易维护、小占地的核心需求展开，对于需要搭建小型打磨工位、或者对现有手工打磨工序做半自动化改造的场景，这套结构的参考价值很高，建模过程中所有的安装配合尺寸、运动行程都按照实际加工装配的公差要求做了预留，可直接作为同类设备设计的参考蓝本，也可根据实际的工件尺寸、打磨效率需求，对砂带宽度、气缸行程、电机功率做对应参数调整，衍生出适配不同加工场景的变型设备。
