工业设备支撑用型钢焊接站台架结构

　　在工业生产现场的各类设备布设场景中，这类型钢焊接成型的站台架是十分常见的支撑承载结构，常被用作中小型生产设备的安装基座、操作工位的登高支撑平台、生产线旁的物料暂存托架，也可配套在检测设备、小型加工单元的底部，为上部设备提供稳定的安装基准与足够的离地操作空间。不同于一体化铸造的重型设备基座，这类框架式站台架的自重更轻，运输与现场移位的难度更低，同时可以通过调整杆件规格适配不同的承载需求，在车间技改、产线快速调整的场景中适配性极强。

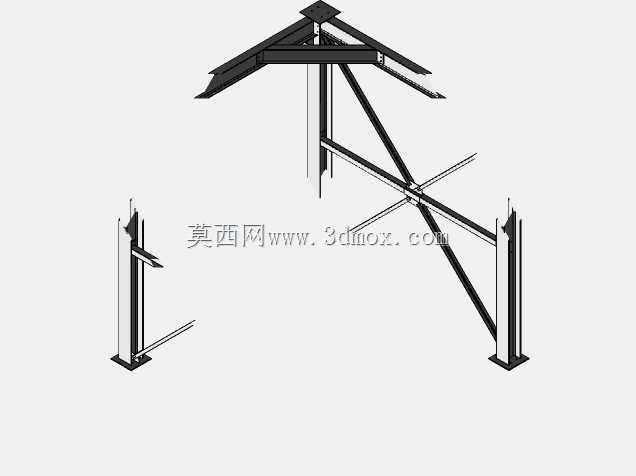

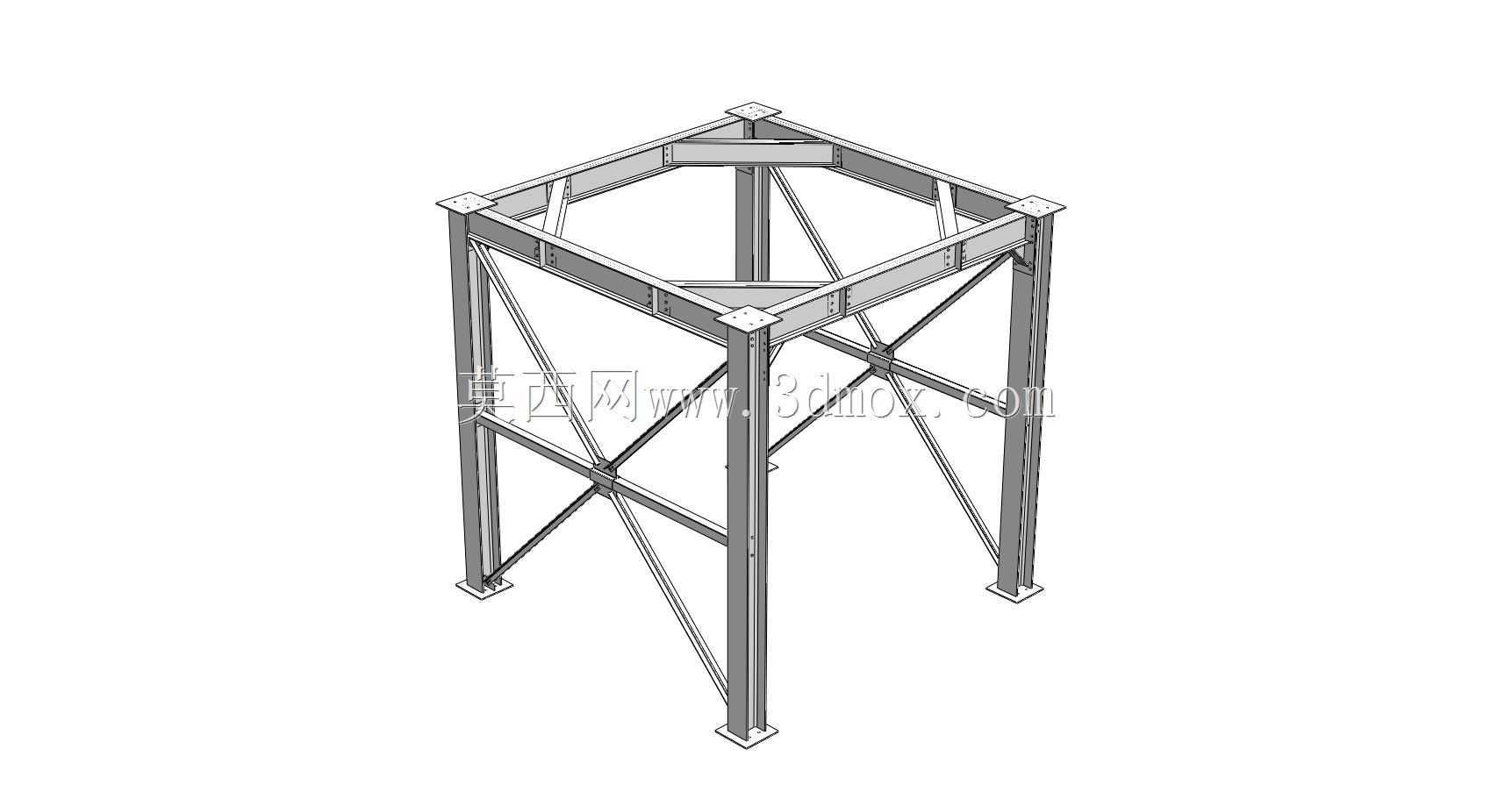

　　从结构设计逻辑来看，该站台架采用方管作为主承重杆件，四根垂直布置的主立柱作为核心传力构件，将上部承载的荷载直接传递至地面安装基础；顶部的框型边梁通过焊接与立柱顶端连为整体，形成上部设备的安装贴合面，框型内部增设的横向加强梁，可避免顶部框架在承受偏载时出现局部变形，提升上部安装面的整体刚度。立柱之间设置的交叉斜撑是保障框架整体稳定性的关键，斜撑沿立柱高度方向分层布置，可有效抵消水平方向的外力，避免框架在受侧向推力、或者上部设备运行产生振动时出现整体晃动，同时斜撑的布置避开了框架中部的中空区域，不会干涉从站台架中部穿过的管线、或者下部配套安装的辅助组件。底部的带孔安装脚板与立柱底端焊接固定，脚板上预留的安装孔可配合膨胀螺栓与混凝土地面实现刚性连接，进一步提升整体结构的抗倾覆能力。

　　在实际选型应用时，需要先明确上部承载设备的总重量与动载系数，若上部为振动较大的加工类设备，可适当加大主立柱与边梁的方管壁厚，同时在斜撑与立柱的连接节点处增设加强角板，避免长期受振动影响出现焊缝开裂的问题。安装边界方面，该类站台架的占地尺寸由上部设备的底座安装尺寸决定，通常框架的顶部外轮廓要比设备底座单边宽出50-100mm，预留出设备固定螺栓的操作空间；站台架的整体高度则根据现场操作需求确定，若作为操作站台使用，高度通常匹配操作人员的立姿作业肘高，若作为设备基座，高度则要兼顾下部管线布设、设备检修操作的空间需求，一般预留不小于300mm的下部净空，方便布设电缆、气路管线以及日常的清洁维护作业。

　　这类框架结构在建模时需要重点关注杆件的相贯线处理，所有焊接连接的杆件都要保证端面贴合紧密，避免出现虚接的结构，同时要提前预留安装脚板的螺栓孔位、顶部边梁上的设备安装孔位，在设计阶段就匹配对应的螺栓规格，避免现场安装时出现孔位错位的问题。考虑到车间现场的防腐需求，这类钢结构站台架加工完成后通常会做整体喷塑或者喷漆处理，在建模时也可以根据表面处理要求调整外观质感，方便后续做整体产线的布局可视化展示。在一些有特殊洁净要求的生产车间，也可以将主杆件替换为不锈钢方管，同时对所有焊缝做抛光处理，避免积尘，适配洁净车间的使用要求。另外在一些需要频繁移位的场景中，也可以在底部脚板位置加装可调脚轮与支撑脚杯，兼顾移动灵活性与工作状态下的稳定性，不过这种改型需要重新核算框架的整体强度，避免带轮结构降低整体的承载上限。
