200毫米行程金属板材冲压成型模具结构

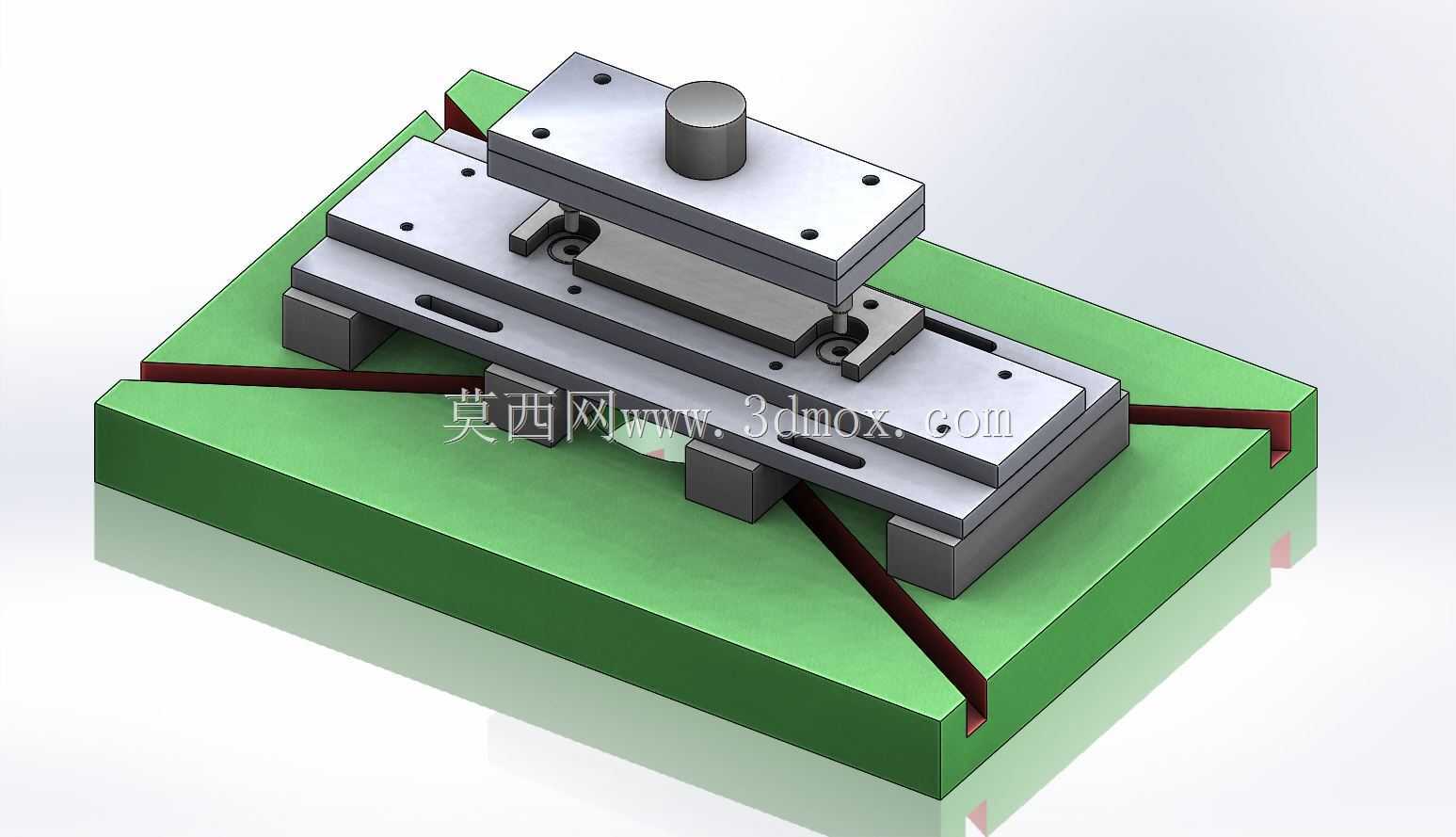

　　这套冲压成型工装主要面向中小型五金件的批量冲压加工场景，适配常规开式机械压力机的安装接口，可完成对应规格金属板材的冲裁、压型工序，在五金零部件加工、家电钣金生产、小型汽配冲压车间都有广泛的适配空间。整套模具采用正装式结构布局，上模部分通过模柄与压力机滑块连接，滑块下行过程中，凸模先接触待加工板材，配合下模的凹模型腔完成材料的塑性变形与分离，上下模之间设置了对称布置的导柱导套结构，保证合模过程中凸凹模的对位精度，避免长期冲压过程中出现啃模、毛刺超差的问题。下模部分通过压板螺栓固定在压力机工作台面，模座上开设的长条形安装槽可适配不同工作台T型槽的间距，无需额外加工过渡连接板即可完成装夹，降低现场安装的调整工作量。

　　模具的有效冲压行程对应200毫米规格的加工幅面，可覆盖常见小型五金件的单工序冲压需求，模架采用标准钢板模座，刚性充足，可承受常规冷轧钢板、镀锌板冲压时的冲裁力，长期冲压作业下模座变形量控制在允许范围内，不会影响成型件的尺寸精度。设计过程中优先考虑了现场换模与维护的便捷性，凸模与固定板采用挂台固定方式，更换易损件时无需拆解整套模架，仅需拆卸对应压块即可完成凸模更换；卸料部分采用弹性卸料结构，弹簧布置在上模座内部，合模时卸料板先压紧板材，避免冲压过程中材料移位，开模时弹性力带动卸料板将卡在上模的工件或废料脱出，无需人工手动清理，提升连续作业的效率。下模的凹模型腔周边预留了足够的排料空间，冲压产生的废料可顺着斜面滑落至工作台下方的废料槽，

　　不会堆积在型腔内影响后续冲压作业。整套模具的闭合高度、安装孔位均参照通用压力机的参数范围设计，适配多数车间现有冲压设备的安装边界，无需对设备进行改造即可投入使用。模具的工作零件采用合金工具钢材质设计，热处理硬度满足长期冲压的耐磨需求，非工作零件采用普通结构钢加工，在保证结构刚性的前提下控制加工成本。导向部件采用标准导柱导套组件，磨损后可直接采购标准件更换，降低后期维护成本。从实际生产角度出发，这套模具的结构设计规避了很多小吨位冲压模常见的缺陷，比如上下模对位不准导致的零件毛刺过大、卸料力不足导致的工件卡模、安装槽位不通用导致的换模耗时久等问题，所有结构细节都围绕冲压车间的实际作业流程优化，操作人员装模时仅需通过安装槽初步定位，

　　微调合模间隙后即可锁紧压板，整个换模过程可在半小时内完成，适配多品种小批量的冲压生产需求。模具的成型面过渡圆角经过优化，冲压过程中材料流动顺畅，不会出现局部拉裂、起皱的问题，成型后的零件尺寸一致性好，无需额外的整形工序即可满足后续装配的精度要求。
