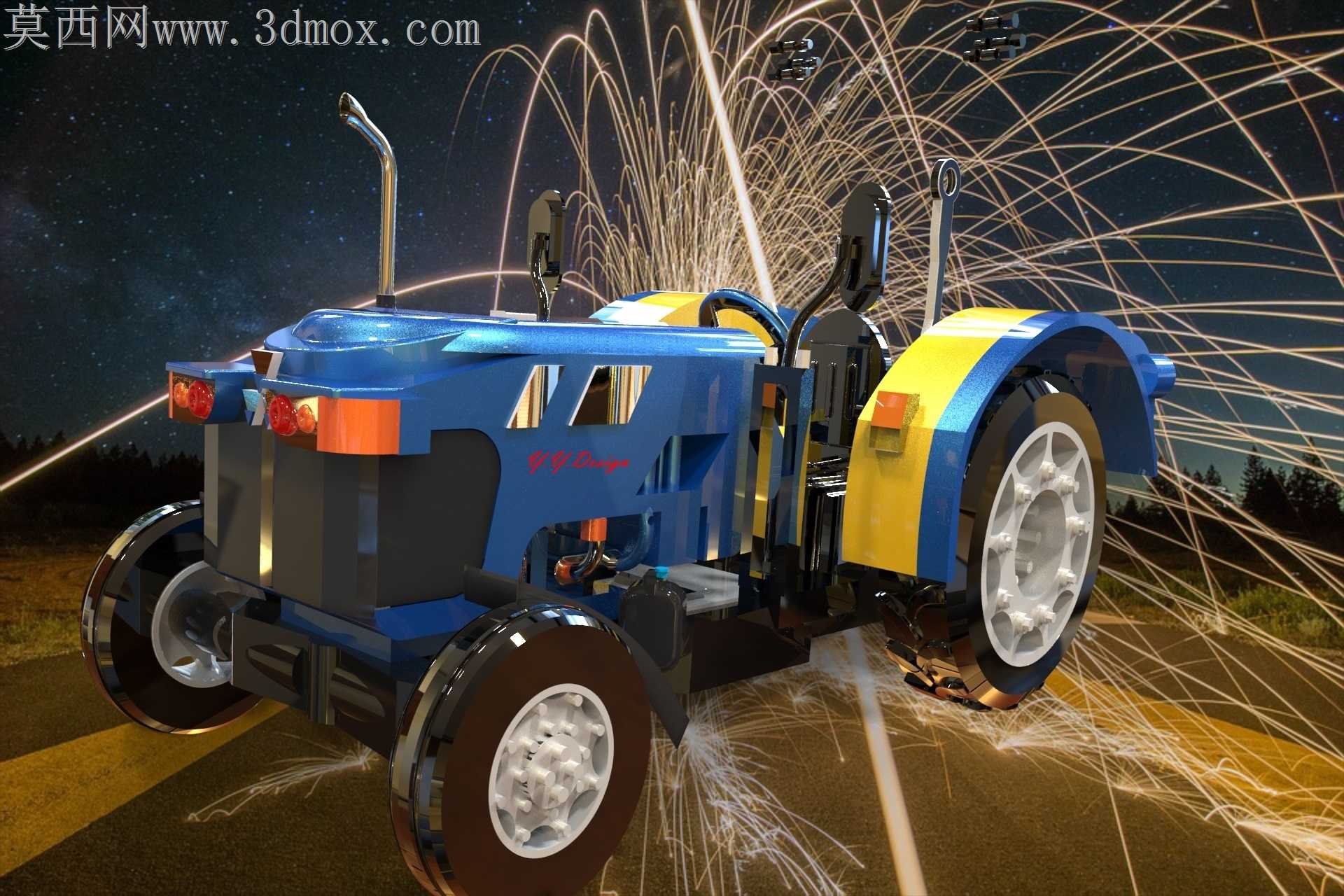

农用轮式拖拉机外观结构三维设计

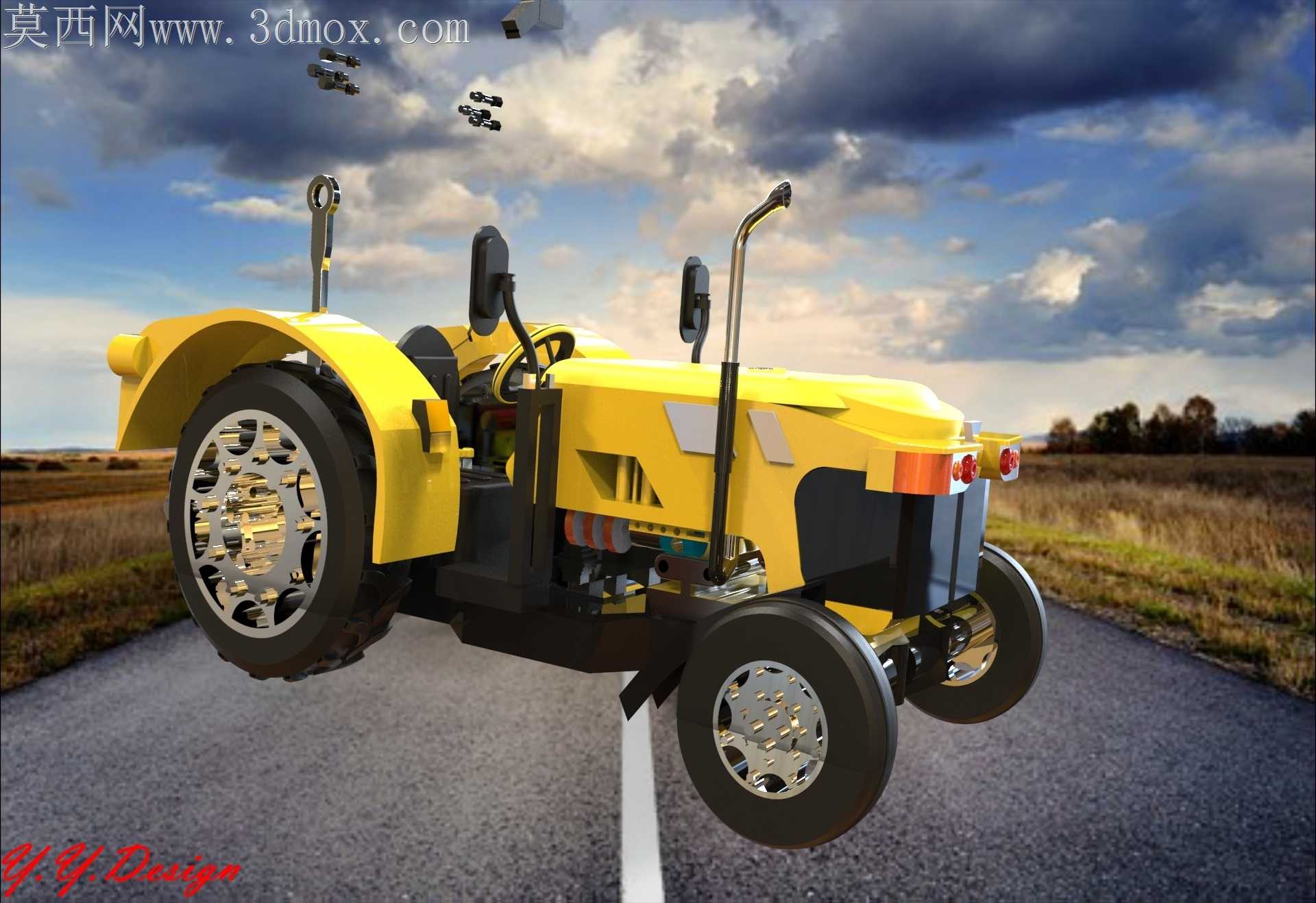

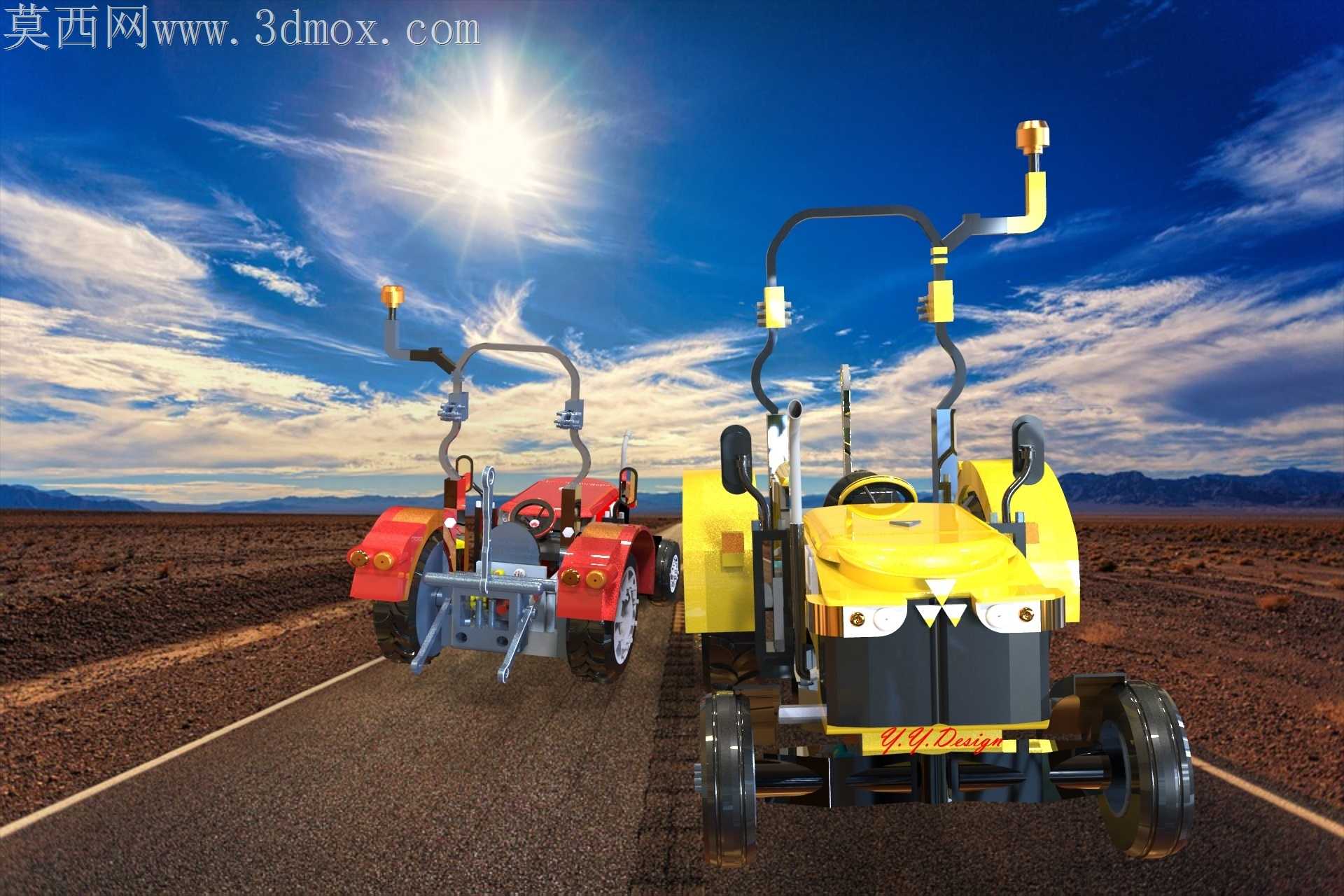

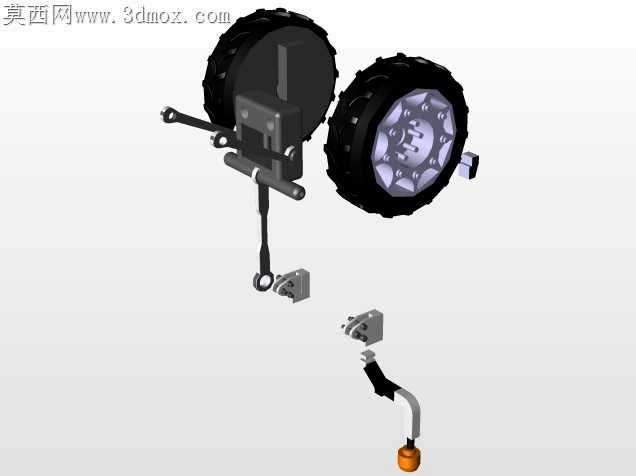

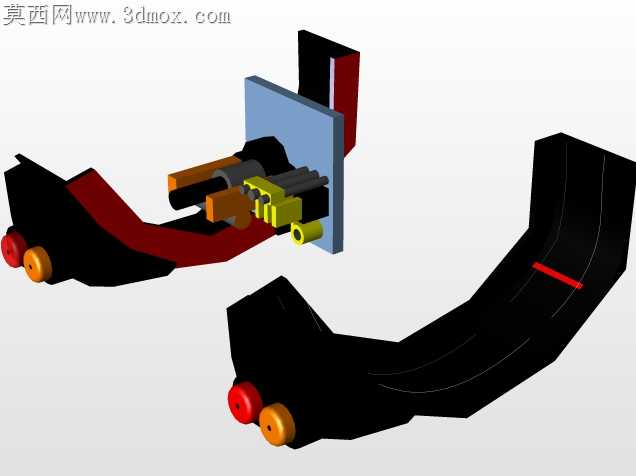

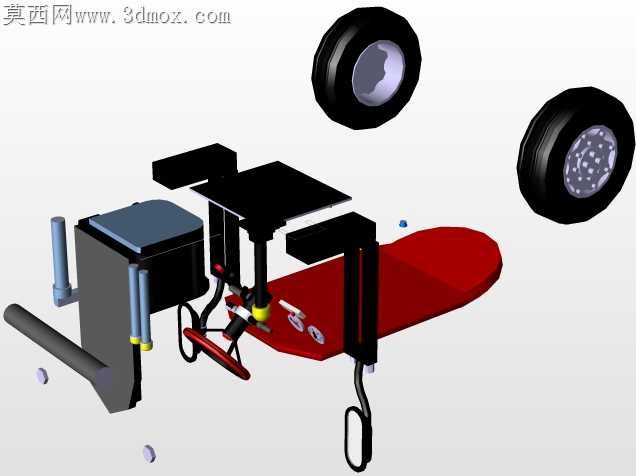

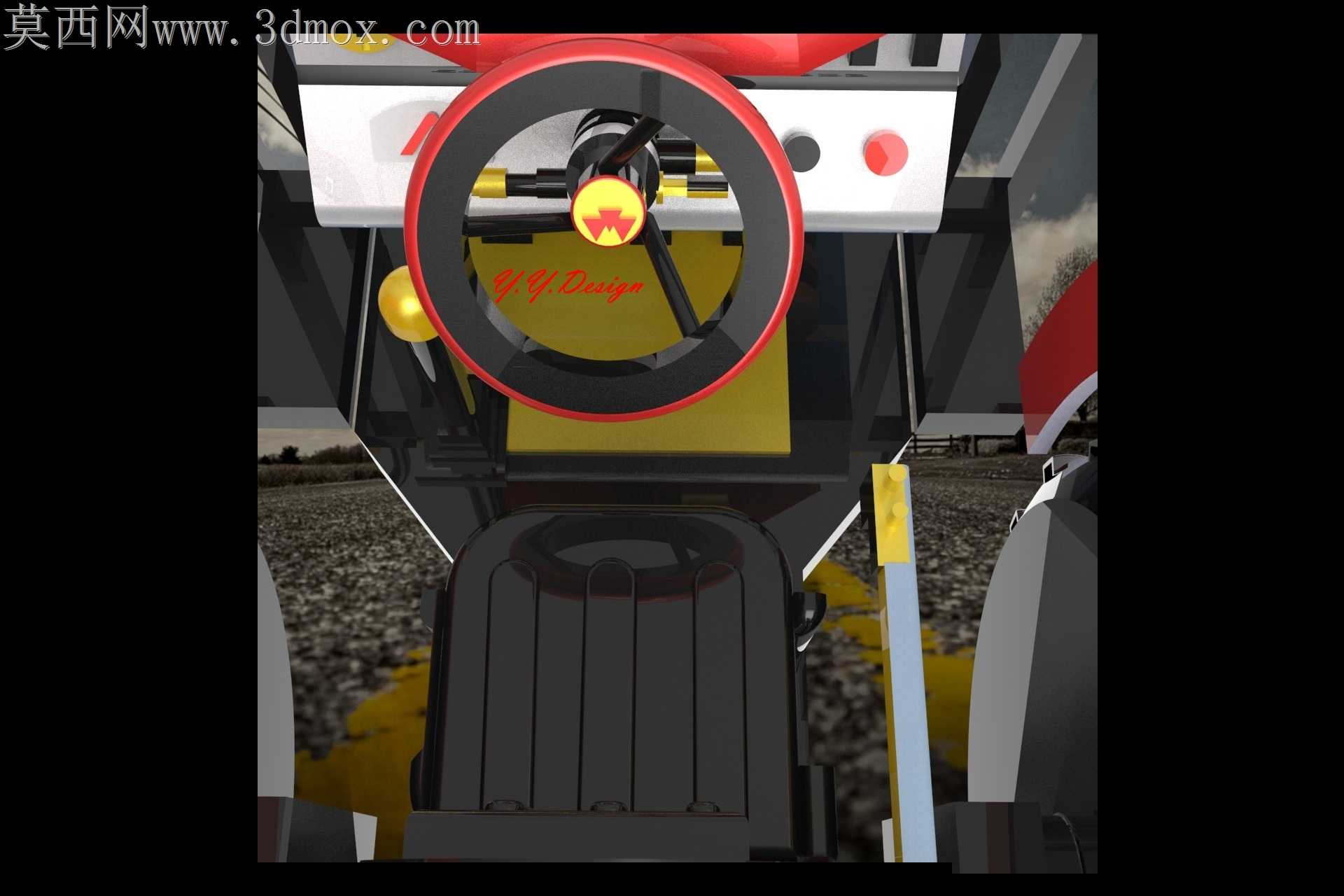

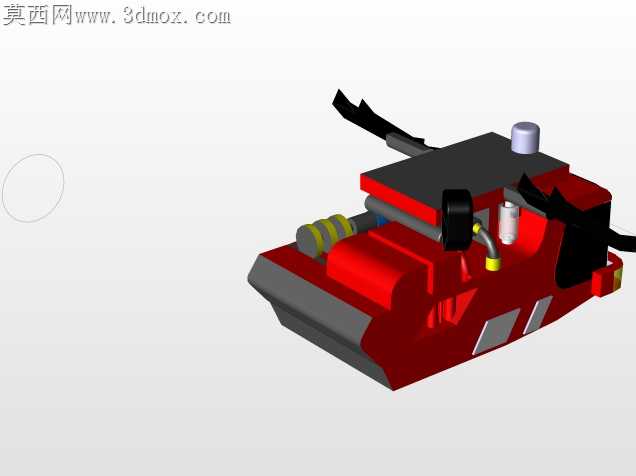

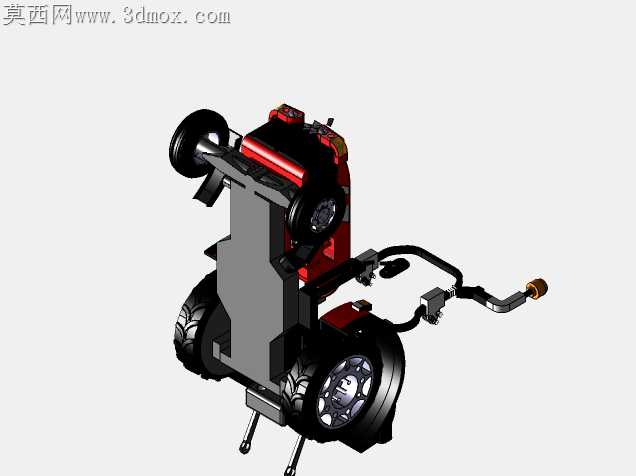

田间作业时拖拉机轮边易被作物秸秆、泥块卡滞的痛点，在这套轮式拖拉机的结构设计里做了针对性的细节处理。后轮轮辋的辐条采用大圆弧过渡的凸起造型，没有尖锐的直角棱边，泥污甩到轮辋上时会顺着弧面自然滑落，不会在辐条缝隙处积结成块，长时间水田作业也不用频繁停机清理轮边堵塞。挡泥板的下沿做了15度的外撇倾角，和轮胎胎面的间隙控制在35毫米，既不会因为间隙过小在轮胎沾附厚泥层时发生剐蹭，也不会因为间隙过大让泥点甩到驾驶操作区域。发动机舱的覆盖件拼接处，特意做了内嵌式的止口结构，拼接缝的位置比覆盖件外表面低2毫米，田间扬尘、碎草屑不会直接顺着缝隙飘进机舱内部，日常维护时只需要擦拭外表面，不用频繁拆解覆盖件清理机舱积尘。驾驶区的扶手安装座做了沉台设计，固定螺栓的端面完全沉入沉台内部，没有突出的棱角，操作人员上下车时不会被螺栓头刮蹭衣物。排气筒的固定支架采用双抱箍结构，两个抱箍的间距设置为排气筒总长的三分之一处，能抵消发动机怠速时传递到排气筒的高频振动，避免长期作业后支架出现焊缝开裂的问题。油箱的侧面做了内凹的防滑踩踏区，表面冲压出密集的菱形防滑纹，操作人员需要检查发动机油位时，可以直接踩在这个区域攀爬，不用额外加装外置脚踏，减少了突出部件被田间障碍物刮碰的概率。前大灯的安装基座做了可微调的铰接结构，夜间转场作业时可以根据装载农具的高度调整灯光照射角度，不用拆卸灯具重新打孔固定。转向柱的护套采用波纹式的伸缩结构，转向轮左右打满方向时，护套会随着转向柱的角度变化自由伸缩，不会出现护套被拉扯撕裂的情况，能有效阻挡灰尘进入转向柱的万向节部位。后悬挂的连接耳板做了加厚处理，耳板的开孔处做了2毫米的倒角，挂接旋耕机、犁具等农具时，插销能更顺畅的穿入孔位，不会因为孔边的毛刺导致插销卡滞，长期插拔插销也不会出现孔位失圆的问题。车身覆盖件的蓝色漆面和黄色轮眉的分色线，设置在覆盖件的棱线位置，喷涂作业时不需要做复杂的遮蔽处理，顺着棱线贴美纹纸就能得到整齐的分色边界，能降低喷涂工序的操作难度。座椅下方的电池舱预留了走线的豁口，线束顺着豁口规整排布，不会被座椅的调节机构挤压磨损，后期更换电池时也不用拆解多余的覆盖件。
