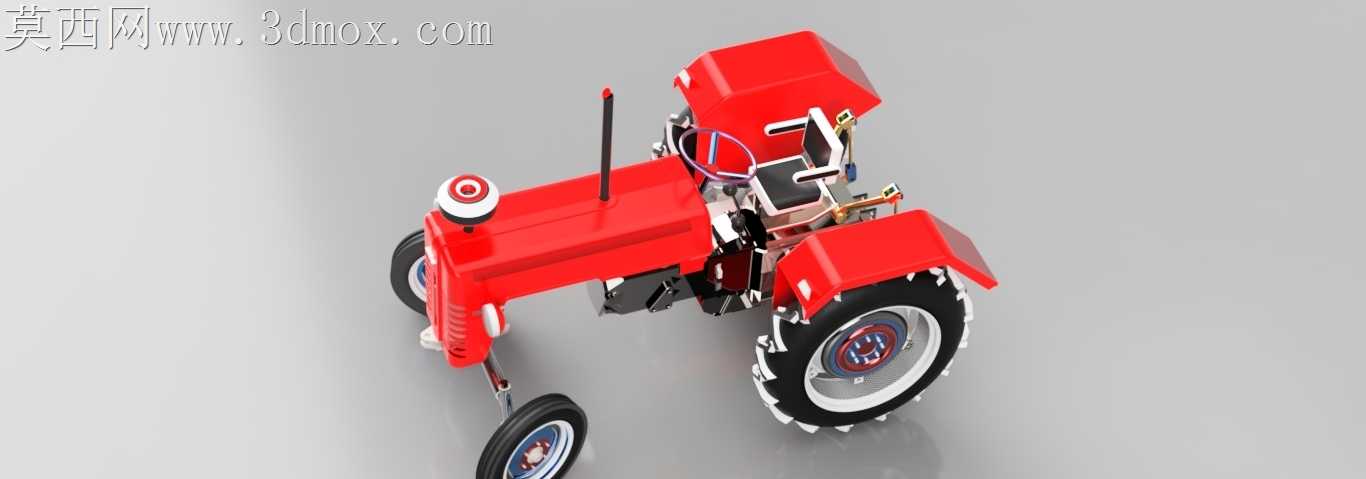

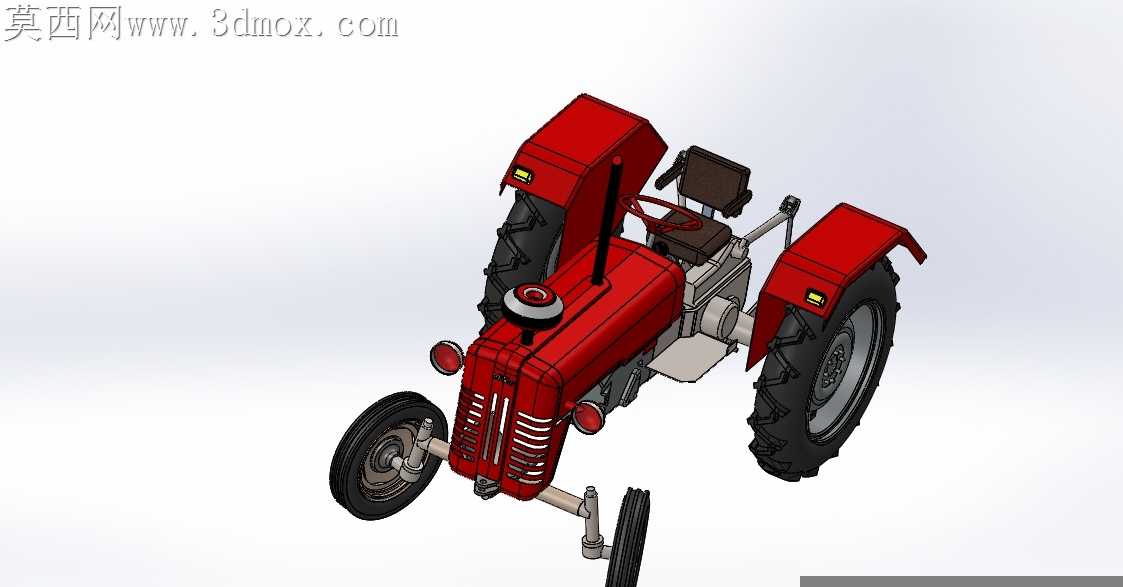

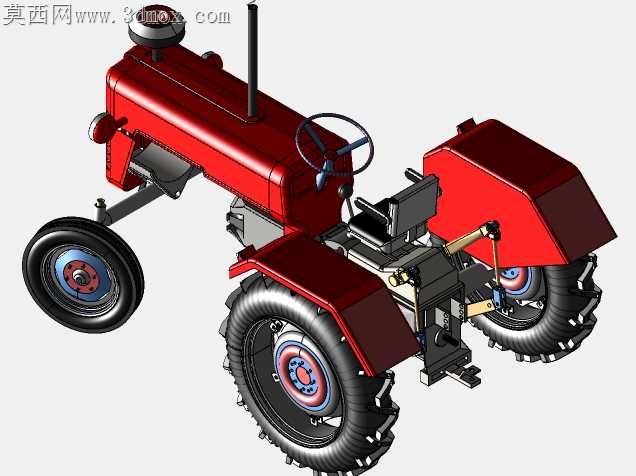

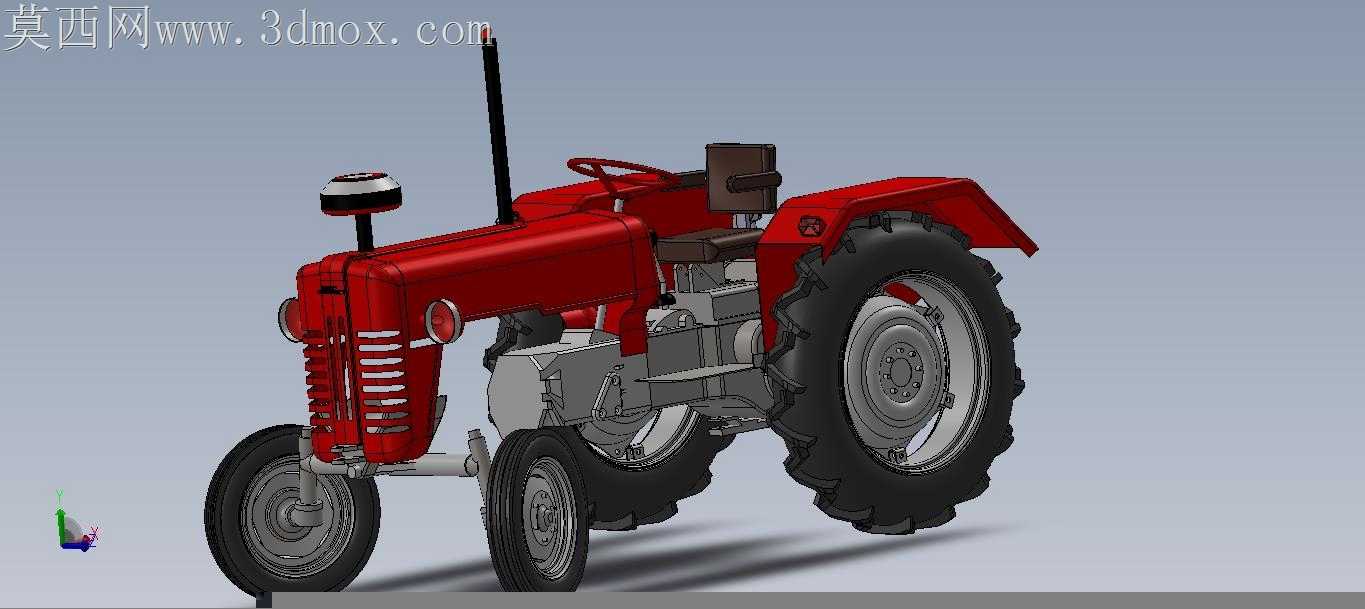

红色农用轮式拖拉机结构设计

小马力农用轮式拖拉机在丘陵山地作业时，常因前桥转向间隙预留不足，在田埂落差处出现转向拉杆剐蹭前配重支架的问题，同时后轮大尺寸越野胎的轮辋安装位若同轴度偏差超过0.2mm，泥泞地重载行驶时会持续出现胎面偏磨，甚至半轴螺栓受交变载荷断裂的隐患。这款模型在结构处理上，特意将前桥转向节的摆角限位块做了1.5mm的内收调整，同时把前大灯支架的安装基座往车头中轴线方向偏移了3mm，既保留了经典老式拖拉机的复古外观比例，又从根源上规避了极限转向时的运动干涉问题。

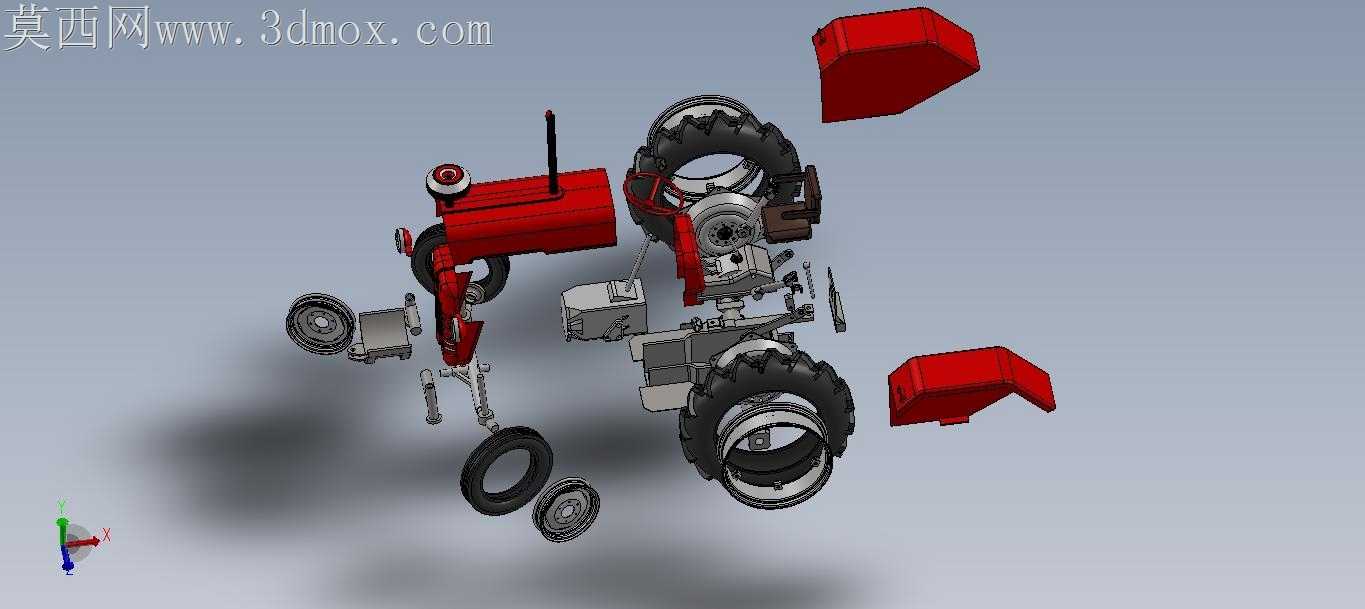

后轮轮辋与半轴法兰的配合面做了0.05mm的微凸止口设计，装配时止口先嵌入轮辋定位槽再拧紧紧固件，完全不需要额外打表找正就能保证同轴度要求，就算是新手在实训装配时也能快速装配合格，不会出现轮辋偏摆的问题。发动机舱的外露线束没有做成一体化的整段渲染件，而是按实车走向拆分了点火线束、照明线束、供油管路三个独立子装配，每段线束的弯曲半径都参考了实车橡胶护套的最小弯折阈值，不会出现建模时为了美观把线束弯成死折，实际生产中根本无法布线的问题。

座椅下方的燃油箱安装位预留了2mm的缓冲垫间隙，对应实车橡胶减震垫的压缩量，就算发动机运行时产生高频振动，油箱也不会和座椅底座发生硬接触磕碰。外露的操纵杆做了防滑纹理的细节处理，纹理深度控制在0.8mm，既符合人手握持的触感需求，又不会因为纹理过深在注塑加工时出现脱模困难的问题。前挡泥板的曲面过渡没有追求过度顺滑的高亮曲面，而是保留了钣金冲压件特有的微小折边棱角，还原实车钣金加工的工艺特征，渲染时给挡泥板材质加了细微的橘皮纹理，不会出现塑料感过重的失真问题。

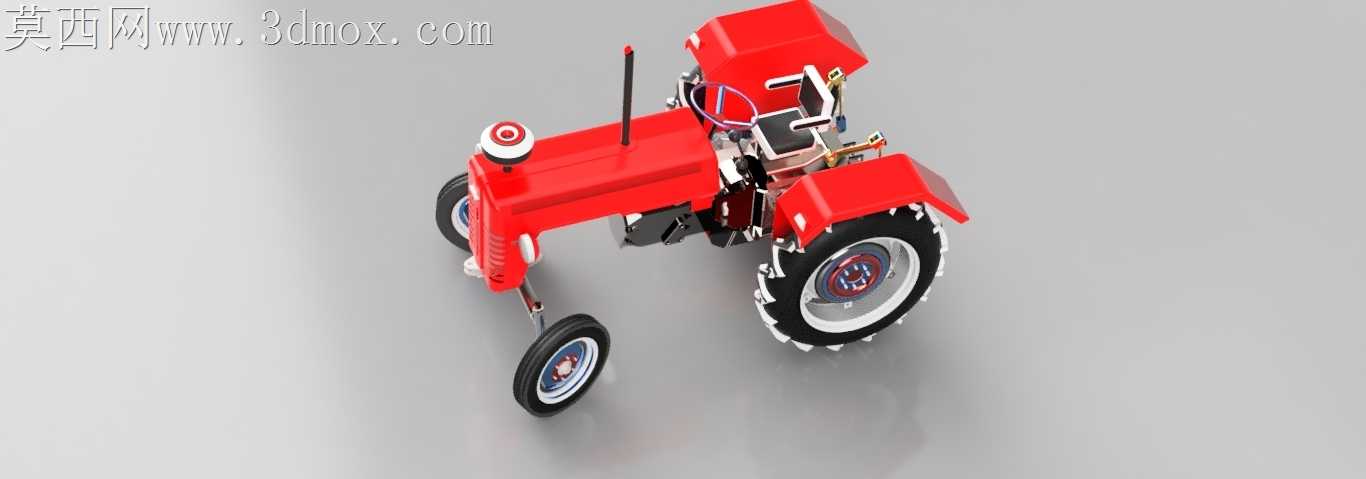

前轮的导向轮倾角做了精准的1.5度外倾设定，对应实车的转向回正力矩需求，不是随便摆放的垂直角度，就算是做静态受力仿真，也能得到和实车一致的载荷分布结果。车尾的动力输出轴保护罩做了快拆卡扣的细节结构，不需要拆卸周边螺栓就能掀开护罩检查轴头状态，完全贴合农用机械日常维护频繁的使用需求。整车的红色漆面没有用统一的高饱和正红，而是给发动机罩、挡泥板、轮毂盖分别设置了细微的色差，发动机罩因为长期受发动机高温烘烤，红色饱和度稍低带一点暗调，轮毂盖因为经常沾泥水磨损，边缘加了细微的掉漆做旧效果，整体质感更贴近真实作业场景下的农机状态，而不是展厅里一尘不染的展示样机。
