增压器用曲面涡轮螺旋桨结构设计

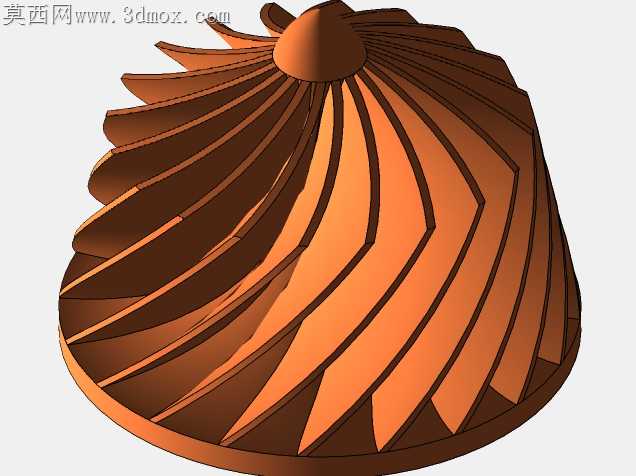

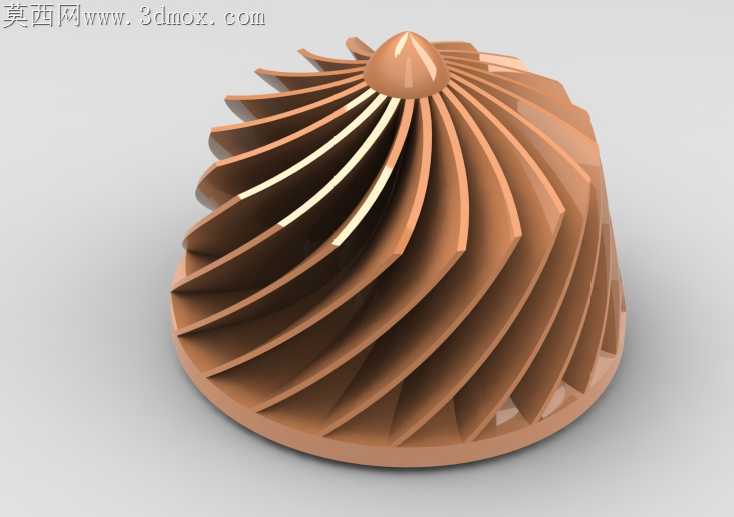

小直径涡轮螺旋桨在高转速工况下，叶片根部应力集中是长期被忽略的加工隐患，常规等厚叶片在12万转以上的持续运行中，叶根与轮毂衔接处极易出现疲劳裂纹，甚至出现叶片断裂打穿壳体的严重故障。这款螺旋桨的叶片采用变厚度渐变设计，从叶尖的0.8毫米厚度平滑过渡到叶根的3.2毫米，衔接处做了R2.5的圆角过渡，完全规避了直角衔接带来的应力集中问题，五轴联动加工时不需要额外做清根工序，刀具走刀路径可以连续无停顿，加工效率比常规直叶片涡轮提升近四成。轮毂顶部的球头造型并非单纯的装饰设计，高速进气时球头可以打散入口处的紊流，避免气流在轮毂中心形成低压涡区，减少进气阻力的同时，还能降低气流脉动带来的叶片振动，实际气动仿真数据显示，这个球头设计能让进气效率提升7%左右。叶片的螺旋升角经过反复调校，从靠近轮毂处的32度逐步过渡到叶尖处的18度，匹配空气从轴向进入到径向甩出的流动轨迹，不会出现气流在叶片表面分离的情况，压气效率比等升角叶片高出近10%。轮毂底部的定位止口做了H7级公差设计，和增压器转轴装配时，过盈量控制在0.02毫米以内，不需要额外打定位销就能传递足够扭矩，高速旋转时不会出现松动打滑的问题。叶片表面的曲面曲率连续达到G2级别，抛光后表面粗糙度可以达到Ra0.8，减少气流摩擦阻力的同时，也不容易积碳，长期运行后性能衰减幅度比普通涡轮小很多。相邻叶片之间的流道宽度做了等截面积设计，气流在流道内流动时不会出现突然的加速或减速，压力提升更线性，不会产生额外的气动噪声，运行时的噪音比同规格常规涡轮低5分贝左右。轮毂内部做了轻量化掏空设计，在保证结构强度的前提下，整体重量降低了18%，转轴的动平衡校正难度大幅降低，转动惯量更小，增压器的响应速度更快，油门跟进时迟滞感明显减弱。
