视错觉几何结构创意造型设计

　　这类视错觉几何结构并非用于常规工业传动、承载类零部件，其核心应用场景集中在工业设计展示、科普教具开发、创意装置艺术搭建以及机械结构原理演示领域。在工业设计展厅中，这类结构常作为空间认知主题的展示载体，借助三维实体的形态冲突，让参观者直观感知二维投影与三维实体之间的认知偏差，帮助受众理解空间透视的底层逻辑，很多面向青少年的工程科普场馆，会将等比例放大的该类结构设置为互动体验项，观众可以从不同观测角度切换，体会视觉判断与实体结构之间的差异，建立基础的空间几何思维。在创意装置领域，这类结构常被用作公共空间的艺术装置骨架，外部包覆不同材质的饰面后，能在特定观测点形成完整的悖论视觉效果，脱离该观测点后又能呈现错落的立体层次，适配商业空间、文创园区的景观装置需求。

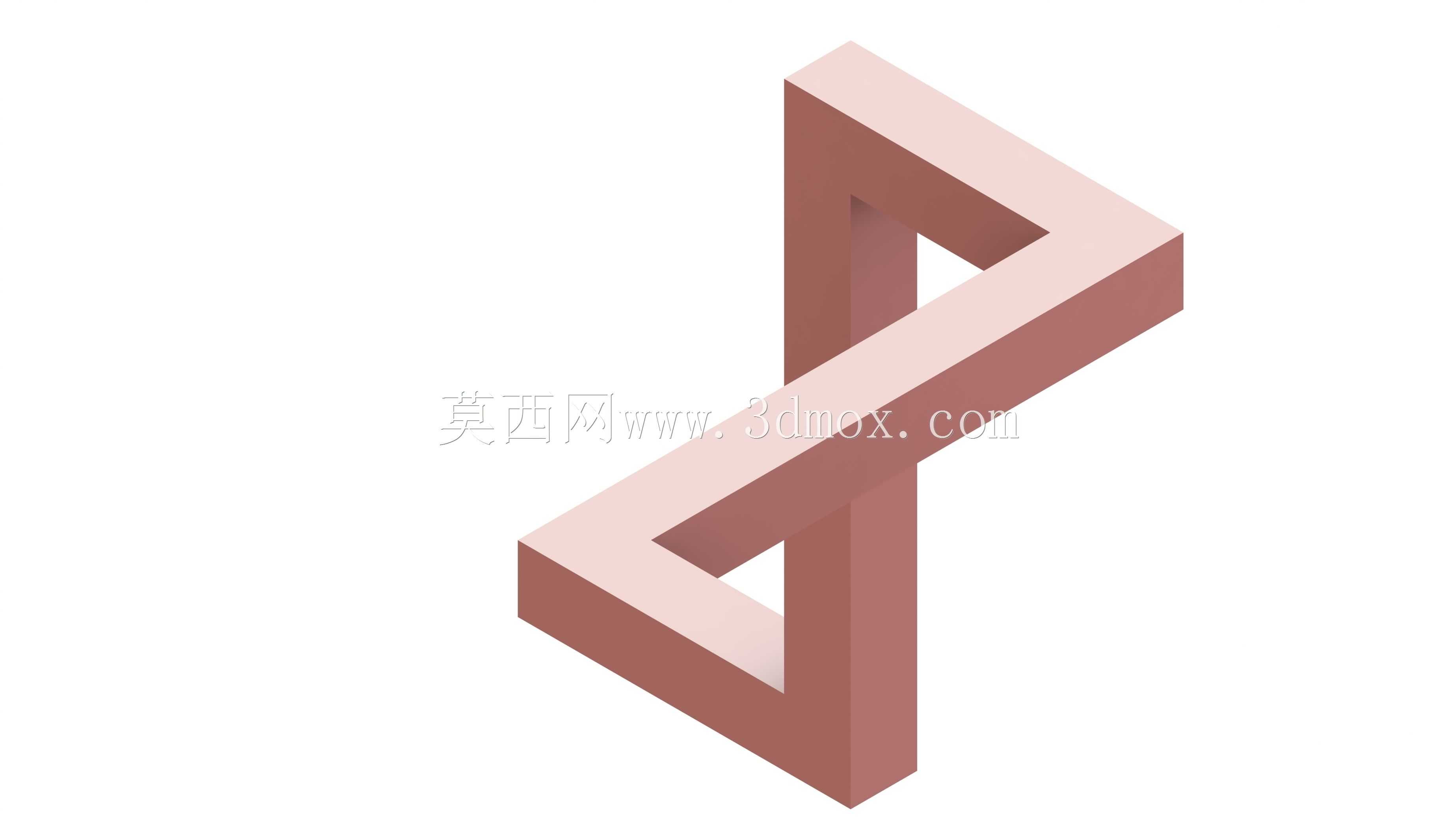

　　从功能特性来看，该结构的核心设计逻辑是利用等轴测视角的透视消隐特性，将不同空间层级的棱边做共线处理，让观察者在固定视角下无法通过棱边的连续性判断结构的实际空间走向。整个实体结构不存在常规机械零部件的运动副、配合面，所有棱边均做等截面处理，截面采用正方形构型，保证不同段的结构在视觉上具备统一的宽度感知，避免因截面尺寸差异破坏视错觉的完整性。结构的转折位置全部采用直角过渡，没有额外的倒角、圆角修饰，最大化强化直线条的视觉引导性，让视线沿着棱边移动时，自然落入预设的认知陷阱中。

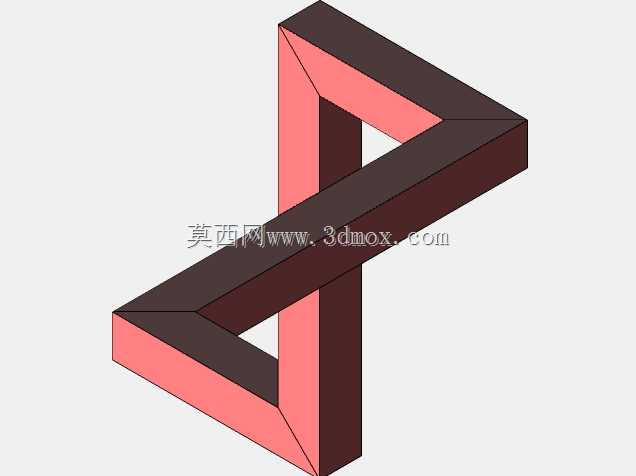

　　设计这类结构时，首先要确定固定观测视角的透视参数，通常采用等轴测投影的角度，保证三个轴向的缩放比例完全一致，避免因透视变形导致棱边无法精准对齐。建模过程中需要先在二维平面绘制出悖论图形的轮廓线，再逐段将轮廓线拉伸为三维实体，每一段实体的空间Z轴坐标需要逐段偏移，保证相邻段的连接位置在观测视角下完全重合，同时在实体空间中不存在面与面的干涉、重叠。需要特别注意结构的重心位置，由于整体形态存在视觉上的上下错位，实际建模时需要调整各段的实体密度分布（如果是实体打印的话）或者增加内部配重的安装空间，保证结构放置在水平面上时不会发生倾翻，底部的支撑面需要做共面处理，保证整个结构可以平稳放置，不需要额外的辅助支撑件。

　　从安装边界来看，这类结构如果用作桌面展示摆件，整体外接轮廓尺寸通常控制在150mm×150mm×200mm以内，底部支撑面的投影范围不小于100mm×80mm，保证放置时的稳定性，底部可以预留3M胶粘贴槽或者螺栓安装孔，方便固定在展示台面上。如果是用作大型公共装置，整体尺寸放大到2m-3m高度时，需要在结构内部增加型钢骨架，外部采用钣金折弯包覆，骨架的底部需要与地面的预埋钢板做焊接固定，同时需要核算不同段的风载参数，避免户外放置时出现结构变形。结构的所有外露棱边如果是面向公众展示的场景，需要做R2-R3的圆角处理，避免尖锐边角造成磕碰损伤，同时不影响整体的直线视觉效果。

　　在实际建模过程中，需要反复切换到预设的观测视角检查棱边的对齐精度，哪怕存在0.1mm的错位，都会在视觉上破坏悖论的完整性，让观察者察觉到结构的拼接痕迹。同时需要从非观测视角检查结构的实体完整性，保证所有的面都是闭合的，不存在破面、非流形几何问题，方便后续做3D打印、钣金加工或者渲染输出。这类结构虽然没有实际的工业传动、承载功能，但对于建模从业者的空间想象能力、透视原理理解能力有很好的训练作用，通过这类结构的建模练习，可以快速掌握不同视角下的空间对齐技巧，提升复杂曲面、错位结构的建模精度。
