机加工固定式螺杆传动台钳结构设计

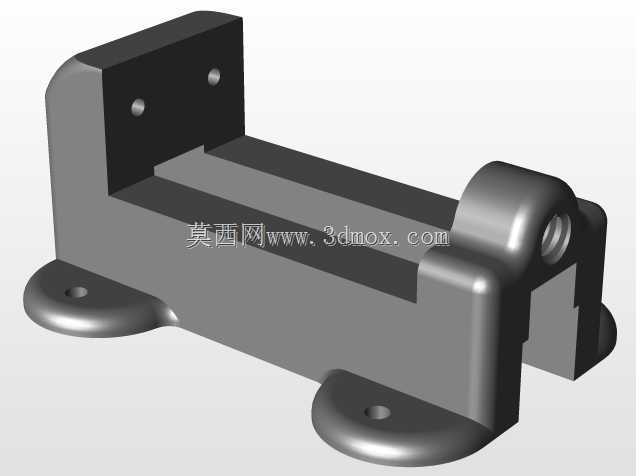

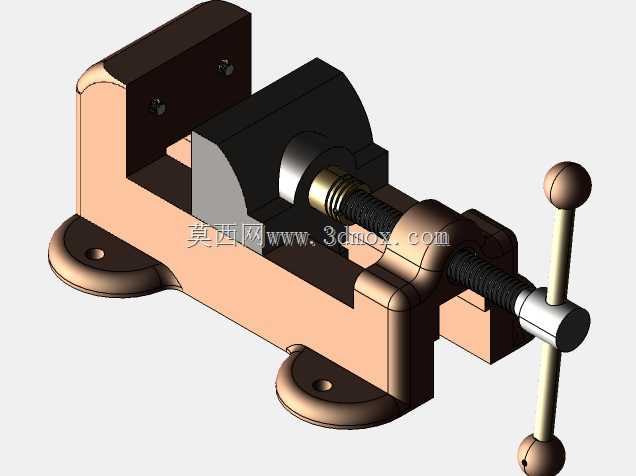

　　这款台钳的结构设计完全围绕机加工、钳工装配场景的实际夹持需求展开，日常在普通铣床、钻床工位、钳工修配台面上都能见到这类夹持装置的身影，核心作用是在锯削、锉修、钻孔、攻丝、轻量铣削工序中牢牢固定工件，避免加工过程中工件位移导致的尺寸超差、加工崩边甚至安全隐患。从结构逻辑来看，整体采用固定钳身搭配活动钳身的经典布局，底部设置两个带安装孔的凸缘底座，安装时可通过螺栓直接固定在工作台T型槽或者木质钳工台面上，安装边界的孔位间距适配常规中小型钳工台的预留孔位，不需要额外改制安装面就能完成固定，钳身整体高度控制在不会干涉常规手动加工操作的范围，夹持工件时操作人员的手臂可以自然搭在钳身侧方，长时间操作不容易产生疲劳。传动部分采用梯形螺杆副结构，

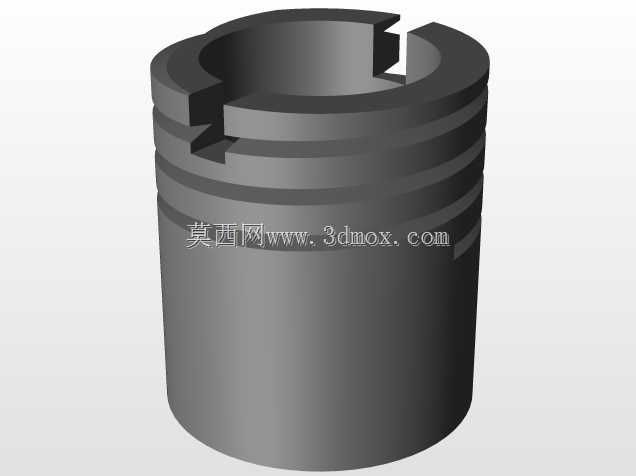

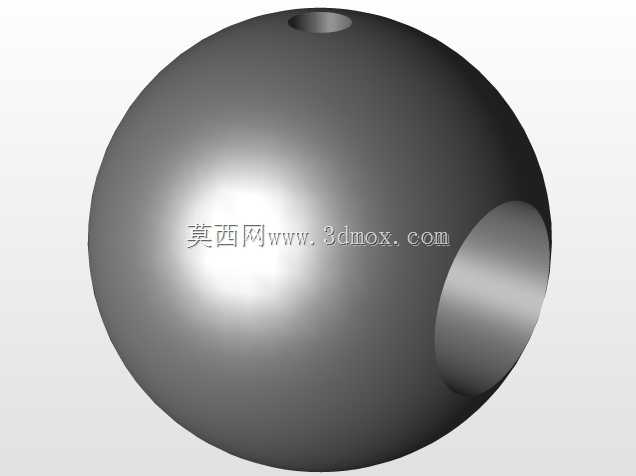

　　螺杆一端通过限位结构与固定钳身端座连接，转动时不会产生轴向窜动，另一端与穿在活动钳身内部的螺母配合，转动侧面的球头手柄就能带动活动钳身沿钳身导轨做直线往复运动，实现钳口的开合动作；梯形螺纹的选型特意选择了传动效率适中、自锁性可靠的螺距，即便夹持工件承受较大的轴向切削力，活动钳身也不会自行松脱，不需要额外加装锁紧结构就能保证夹持稳定性，球头手柄的长度经过力矩匹配，普通成年操作人员单手施力就能产生足够的夹持力，不需要借助加力杆就能满足常规有色金属、低碳钢工件的夹持需求，同时也避免夹持力过大导致薄壁工件被夹变形。钳口部分采用可拆卸式的硬化钳口板，通过内六角螺钉分别固定在固定钳身和活动钳身的夹持面上，钳口板表面加工有交叉网纹，

　　增大与工件表面的摩擦力，即便是表面光滑的圆棒、方料工件，夹持后也不会出现打滑移位；如果需要夹持表面精度要求高的精加工工件，还可以更换带铜垫或者软胶垫的钳口板，避免夹伤工件已加工表面，钳口的开合行程覆盖了常规小型零件的夹持尺寸范围，从几毫米厚的薄板到百余毫米宽的方块工件都能稳定夹持。固定钳身的导轨面采用一体化铸造成型后铣削加工的工艺，导轨与活动钳身的配合面预留了合理的间隙，既保证活动钳身移动顺畅无卡滞，又不会因为间隙过大导致夹持时活动钳身上翘，影响夹持精度；钳身的铸造圆角都做了合理的过渡设计，既避免铸造过程中产生应力集中导致的铸件开裂，也能去除尖锐棱角，避免操作人员在取放工件时被划伤。在实际应用场景中，

　　这类台钳除了常规的机械加工工位使用，还可以在模具修配、小型零件装配、样品打样工位承担夹持任务，不需要搭配复杂的动力源，纯手动操作的结构可靠性极高，日常维护只需要定期在螺杆螺纹和导轨面涂抹润滑脂，就能保证长期使用无故障，不会出现气动、液压夹具常见的密封件老化、动力源故障导致的停机问题。设计过程中特意将整体重心控制在底座中心位置，即便是夹持偏重的工件，整个台钳也不会出现倾翻的风险，底座的安装孔采用沉孔设计，固定螺栓的头部可以完全沉入沉孔内，不会突出底座表面，保证钳身安装后与工作台面完全贴合，不会因为螺栓突出导致钳身放置不稳，影响加工精度。钳身的壁厚设计经过强度校核，在承受最大夹持力的情况下，钳身的变形量控制在微米级，不会因为钳身变形导致夹持的工件出现角度偏差，保证钻孔、铣削工序的位置精度；活动钳身与螺杆的连接部位设置了推力轴承，转动手柄时的阻力更小，即便钳口处于最大夹持力状态，也能轻松转动手柄实现松夹，不会出现螺纹咬死无法松开的情况。
