曲柄驱动式活塞滑块传动结构

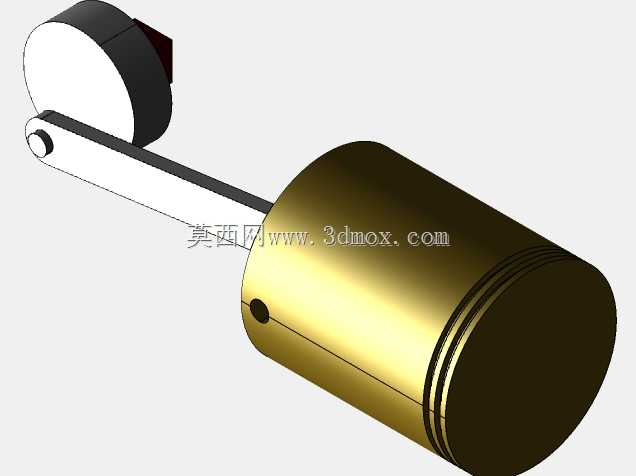

　　这套曲柄驱动的活塞滑块传动结构，是往复式动力机械里最经典的运动转换单元，日常在小型内燃机、往复式空压机、高压柱塞泵、计量泵这类需要把旋转运动转化为直线往复动作的设备里随处可见，很多教学场景里也会用这套结构讲解运动转换的基本原理，不少入门的结构设计练习也会从这套机构的建模开始练手。整个结构的核心逻辑是通过曲柄的整周回转，带动连杆做平面复合运动，最终驱动活塞在缸筒内做规律的直线往复，整套运动副的配合精度直接决定了整套设备的输出效率、运行噪音和密封寿命。从结构组成来看，这套模型完整还原了偏心曲柄、连杆、活塞本体、配套缸筒四个核心部分，曲柄部分的偏心距直接决定了活塞的往复行程，建模时特意把曲柄的旋转中心和连杆铰接点的偏心距做了标准化取值，

　　适配多数小排量动力设备的行程参数，曲柄的配重块也做了对应的偏心配重设计，实际运行时可以抵消大部分连杆和活塞往复运动产生的一阶惯性力，减少整机运行时的振动。连杆部分采用了两端铰接的结构，和曲柄连接的端孔预留了轴承安装位，和活塞销连接的端孔也做了对应的销孔公差匹配，连杆的杆身截面做了渐变的工字型优化，在保证抗弯、抗扭刚度的前提下尽可能降低了运动件的自重，减少高速往复时的惯性冲击。活塞部分的外圆面预留了三道环槽，分别对应两道气环和一道油环的安装位置，活塞销孔的位置做了偏心设计，实际运行时可以在活塞换向瞬间减少对缸壁的侧向敲击，降低运行噪音，活塞裙部的型线也做了微锥处理，适配热态运行时的热膨胀量，避免热态下活塞在缸筒内卡滞。

　　缸筒部分的内孔做了高光洁度的模拟，内壁和活塞外圆的配合间隙按照小间隙配合的公差带设置，既保证活塞可以顺畅往复，又不会因为间隙过大导致密封失效，缸筒的端部预留了和端盖连接的安装止口，安装时可以通过止口定位保证缸筒内孔和曲柄旋转中心的位置度，避免出现偏磨。实际应用中，这套结构的安装边界需要重点关注几个尺寸：首先是曲柄旋转中心到缸筒端面的轴向距离，这个尺寸直接决定了连杆的最小摆动角度，角度过小会导致连杆对活塞的侧向分力过大，加剧活塞和缸壁的磨损；其次是活塞的行程极限位置，要保证活塞运行到上止点时，活塞顶面和缸盖之间预留合适的压缩余隙，余隙过小会导致活塞撞缸，余隙过大会降低设备的容积效率；

　　另外曲柄的旋转轴端需要预留和动力输入部件连接的键槽或者联轴器安装位，保证动力可以稳定输入。设计这套结构的时候，首先要根据设备需要的输出推力、往复频率确定活塞的直径和行程，再根据行程确定曲柄的偏心距，之后根据最大摆角确定连杆的长度，通常连杆长度和曲柄偏心距的比值取3到4之间，比值过小会导致侧向力过大，比值过大会让整套结构的轴向尺寸过于冗余，占用过多安装空间。运动副的间隙设置也需要结合运行工况调整，如果是高速运行的工况，铰接位置的轴承间隙要适当放大，避免热膨胀导致卡滞，如果是低速重载的工况，间隙要适当缩小，减少运动过程中的冲击和回程误差。很多新手在建模这类结构的时候容易忽略运动干涉检查，比如曲柄旋转到和连杆共线的位置时，配重块会不会和缸筒端面、连杆杆身发生碰撞，活塞运行到下止点时，连杆的摆动会不会蹭到缸筒的内壁，这些细节在建模阶段就要通过运动仿真逐一验证，避免实际加工组装后出现卡滞或者碰撞的问题。另外这套结构的润滑路径设计也很关键，曲柄和连杆的铰接位置、活塞销和连杆小头的铰接位置都需要预留润滑油道，保证运行时摩擦副可以得到充分润滑，减少磨损，活塞环槽的位置也要和油环的回油孔对应，方便刮下的润滑油回流到油底壳，避免出现烧机油的问题。
