视错觉彭罗斯三角立体几何造型结构

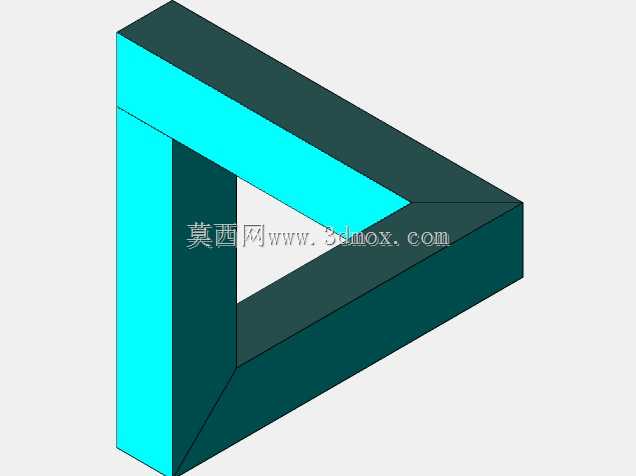

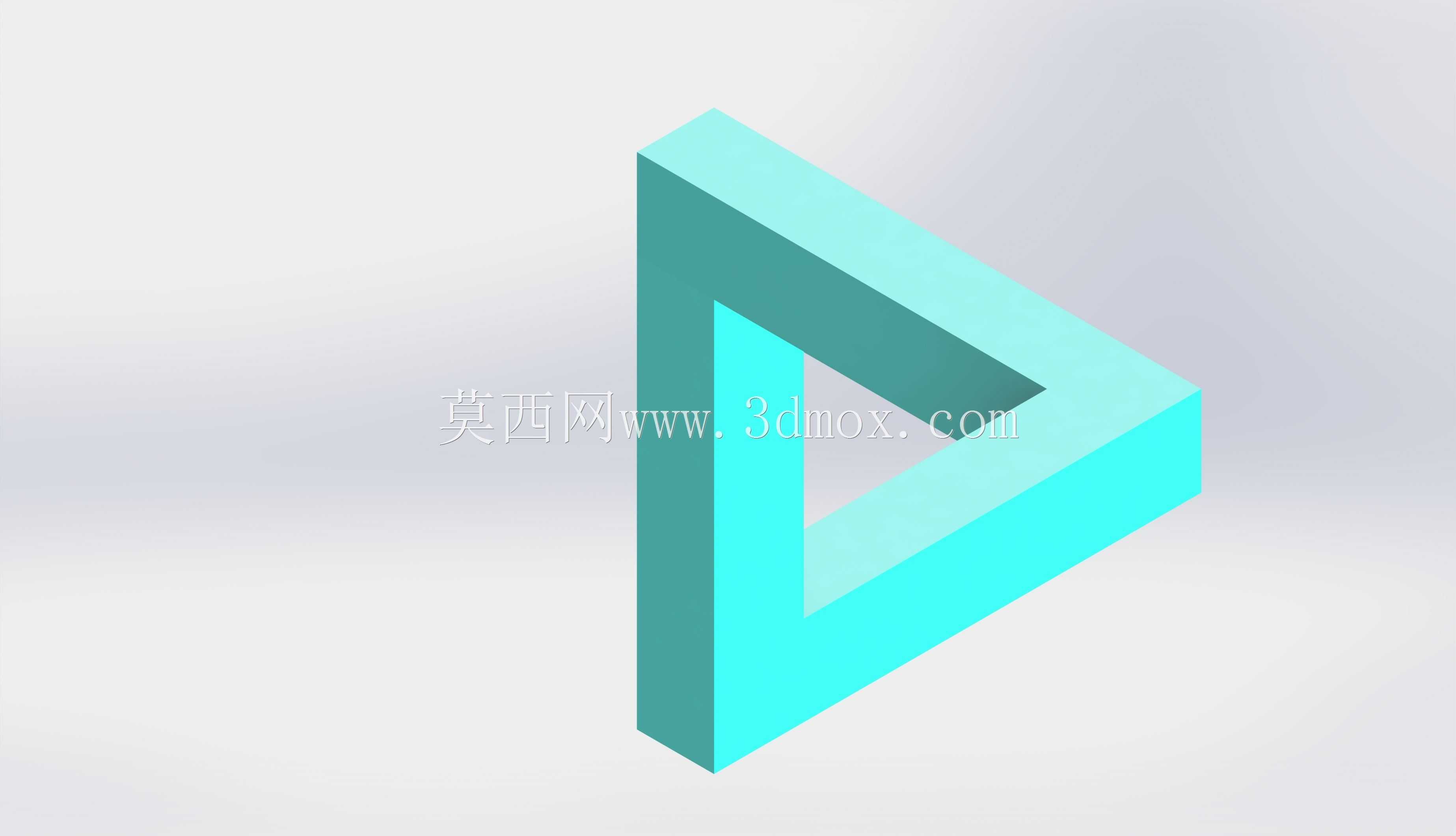

　　这款视错觉三角立体构型，本质是依托空间透视偏差构建的特殊几何结构，在结构设计教学、创意装置开发、展示道具研发领域有着独特的应用价值。很多刚接触空间几何建模的从业者，容易被这类不可能图形的视觉效果误导，认为它是违背空间几何逻辑的虚构造型，但实际在三维建模落地时，它是通过特定角度的截面扭转、棱边错位衔接实现的——从特定观测视角看，三个棱柱体首尾闭合形成无限循环的三角闭环，偏离该视角后就能看到各段构件实际的空间错位关系，这种特性让它成为机械类专业讲解空间透视、投影规律、三维建模逻辑的绝佳演示教具。

　　从实际落地的结构特性来看，该构型采用等截面正三棱柱作为基础构成单元，每段棱柱的棱边做了等半径圆角过渡，避免锐边带来的加工应力集中与展示时的磕碰风险。三段棱柱的衔接处没有采用常规的垂直对接，而是每段构件沿自身轴向做了特定角度的扭转，让相邻两段的端面在观测视角下刚好完全贴合，形成视觉上的无缝闭合，实际三维空间中三段构件的端点并不在同一闭合平面上，这种错位设计是实现视错觉效果的核心。在做3D打印落地或者机加工制作时，不需要额外的支撑拼接结构，整体可以通过一体成型工艺制作，只要在建模阶段把各段的扭转角度、截面尺寸匹配到位，就能在预设观测点呈现出完美的不可能三角效果。

　　在实际应用场景中，这类构型除了作为工程制图课程的透视演示教具，还常被用作工业设计展厅的互动展示装置、文创产品的结构原型、科普场馆的几何体验展品。做展示装置使用时，通常会在预设观测点位置设置固定观测位，搭配地面标识引导参观者站在正确位置观看，同时在侧面设置开放观察区，让参观者能直观看到结构实际的空间错位关系，直观理解透视偏差带来的视觉错觉原理。作为文创产品原型时，会在棱柱表面做防滑纹理或者品牌标识嵌入，整体尺寸控制在单手握持的范围内，棱边圆角半径根据握持舒适度调整，避免硌手。

　　设计这类构型时，首先要确定核心观测视角的视场角范围，通常以人眼水平视场60度为基准，确定三段棱柱的长度比例，每段棱柱的长度保持一致，截面边长控制在长度的六分之一到八分之一之间，避免截面过粗导致透视穿帮、过细导致结构强度不足。建模过程中需要反复校验观测视角下的棱边对齐度，每调整一段构件的扭转角度，就要切换到相机视角检查衔接处的视觉缝隙，确保在核心观测范围内没有错位穿模。安装边界方面，如果是作为固定展示装置，底部需要设置直径不小于整体构型外接圆直径1.2倍的安装法兰，通过膨胀螺栓固定在地面上，整体高度控制在1.2米到1.5米之间，匹配成年人站立时的视线高度；如果是桌面级演示教具，底部可以加装防滑硅胶垫，整体重量控制在500克以内，方便课堂上传递展示。

　　从结构强度角度考虑，这类空心构型的壁厚如果采用PLA材质3D打印，壁厚设置在2毫米以上就能满足日常展示的强度需求，如果采用金属材质机加工，壁厚可以适当减薄到1.5毫米，同时在棱柱内部设置加强筋，加强筋沿棱柱轴向每隔50毫米布置一道，避免长棱柱段发生弯曲变形，影响透视对齐效果。在做表面处理时，三个相邻的棱柱面分别采用不同饱和度的同色系配色，通过色彩明暗差强化立体透视效果，进一步增强视错觉的视觉冲击力，配色时要避免相邻面色彩对比度过强，否则容易暴露实际的结构错位关系。
