工业阀门手轮式操作转向盘结构设计

项目分类:通用五金配件 发布时间:2022-01-13 ID:498061
  • 工业阀门手轮式操作转向盘结构设计

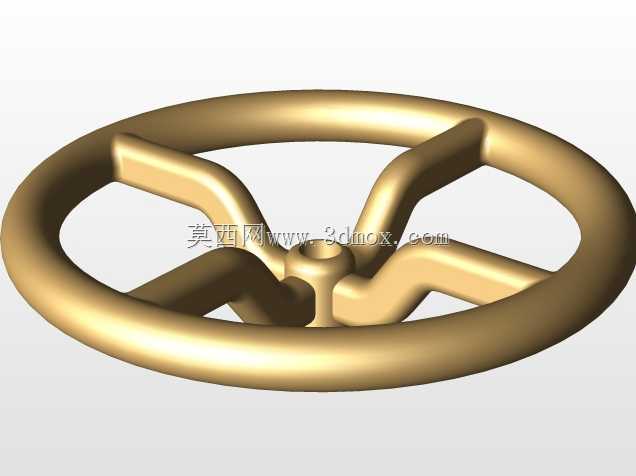

  在工业管路系统、重型设备操作台、中小型机床调节工位中,这类手轮式转向盘是应用极广的手动操作执行部件,核心作用是将操作人员施加的周向旋转力矩,通过中心安装孔传递给阀杆、调节丝杠等从动构件,完成管路通断控制、设备行程调节、夹具锁紧释放等动作,相比直柄式操作杆,轮缘式结构能提供更大的力臂,同等施力下可输出更大扭矩,适配需要较大操作力矩的工况场景。从结构设计逻辑来看,该部件采用三辐条对称式布局,轮缘为连续圆环形截面,握持段做了圆弧过渡处理,避免操作时硌手,同时轮缘截面直径经过受力校核,在操作人员施加最大手动操作力时不会出现局部形变,辐条采用弯曲流线型结构,并非直连式辐条,这种设计一方面能分散轮缘传递到中心轮毂的应力,

  避免应力集中导致的辐条根部断裂,另一方面在操作时能给手指提供自然的握持卡位,快速转动时不易打滑。中心轮毂部分设置了标准的安装配合孔,孔位可根据配套的阀杆、轴件尺寸做键槽适配,安装端面预留了轴向定位台阶,装配时可直接贴合从动轴的轴肩定位,不需要额外调整安装间隙,能保证旋转过程中无径向窜动,操作手感稳定。从安装边界来看,这类手轮的外径尺寸通常适配操作力矩需求,常规工业用规格外径在100mm到300mm区间,对应不同的扭矩输出要求,轮毂高度根据安装空间设计,不会超出设备操作面的安全间隙,转动时不会和周边的防护罩、管路接头产生干涉。在实际应用中,这类手轮常见于截止阀、节流阀的手动操作端,也用于小型压力机的行程调节、工装夹具的锁紧操作、

  输送设备的张紧度调节工位,设计时需要考虑操作频率和受力工况,频繁操作的场景下会在轮缘表面做防滑纹理处理,大扭矩场景下会增加辐条数量或者加大轮缘截面直径,同时材质选择上多采用铸铁、铸钢或者增强工程塑料,兼顾结构强度和握持手感,铸钢材质的手轮多用于高温、高腐蚀的工业管路场景,工程塑料材质多用于对重量有要求、操作频率较低的轻型设备工位。设计建模过程中,需要重点校核辐条与轮毂、辐条与轮缘的连接圆角,所有连接位置都要做足够大的圆角过渡,避免铸造或者注塑成型时出现缩孔、应力集中问题,同时要做动平衡校验,保证手轮高速转动时无偏摆,减少操作时的晃动量,中心安装孔的公差要和配套轴件的公差匹配,既要保证装配顺畅,又要避免间隙过大导致的空行程,

  空行程过大会直接影响操作精度,在调节类工位上会导致调节量难以精准控制。另外,这类手轮的设计还要考虑操作安全,轮缘外表面不能有尖锐毛刺、凸起,所有外露棱边都要做倒钝处理,避免操作人员快速转动时划伤手部,部分需要锁定位置的工况,还会在轮毂位置加装锁紧螺钉,调整到位后可直接锁定手轮位置,防止设备震动导致手轮自行转动引发参数偏移。从三维建模的角度来看,构建该模型时优先采用旋转特征生成轮缘和轮毂的基础轮廓,再通过扫掠特征生成弯曲辐条结构,最后对所有连接位置做圆角处理,建模过程中要注意壁厚均匀,尤其是铸造类手轮,壁厚不均会导致成型后出现变形、内应力过大的问题,辐条的弯曲弧度要符合人体工程学,握持位置的弧度要贴合手掌自然弯曲的形态,降低长时间操作的疲劳感。
