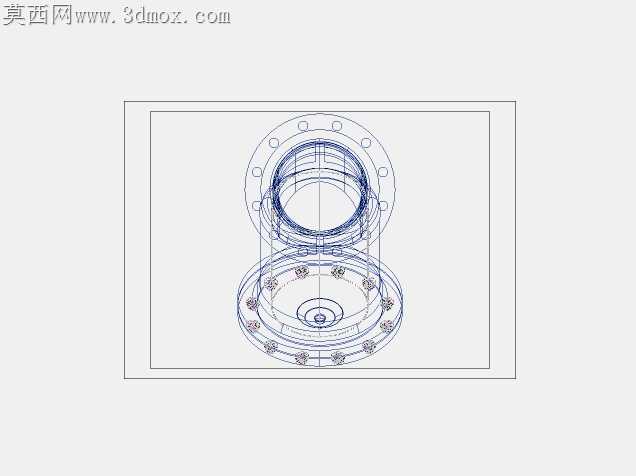

ND200PN16型法兰连接管道过滤器

工业管路现场检修时，常遇到大口径过滤器法兰密封面压合不均导致的渗漏问题，这款ND200 PN16规格的过滤器在结构设计阶段就瞄准了这类加工装配痛点做了针对性调整。上下法兰端的螺栓孔采用等跨距圆周排布，孔位公差严格控制在±0.15mm范围内，适配现场通用的法兰对接工装，不用额外配做定位销就能快速对齐，避免现场安装时反复撬拨调整导致的密封垫片移位。筒体与法兰衔接的过渡段做了加厚圆弧处理，不是生硬的直角焊接结构，加工时能减少焊缝处的应力集中，就算管路带压运行出现轻微水锤，也不会在衔接位置产生疲劳裂纹。内部滤筒的定位台阶做了1:50的小锥度设计，压装时不用硬敲就能顺着锥面滑入定位槽，更换滤件时只要松开上端法兰就能直接提出，不会因为长期运行结垢卡死在筒体内。法兰端面的密封水线采用同心圆浅槽结构，槽深控制在0.2mm，不管是用橡胶垫片还是金属缠绕垫片，压合后都能形成多道密封阻隔，不会因为管路压力波动出现介质渗漏。进出口端的通径做了等径过渡处理，没有突兀的缩径结构，流体经过时不会产生局部涡流，能降低管路运行的压损，减少泵组的额外负载。筒身底部的排污接口位置特意偏移了滤筒正下方30mm，排污时不会被滤筒遮挡流道，沉积的杂质能顺着倾斜的筒底斜面直接排出，不用拆开设备就能完成日常排污作业。所有棱角位置都做了R2-R3的圆角处理，加工时不会留下锋利的飞边毛刺，现场安装搬运时也不会划伤操作人员，后期做防腐喷涂时，圆角位置的涂层能均匀附着，不会出现直角处涂层过薄提前锈蚀的问题。
