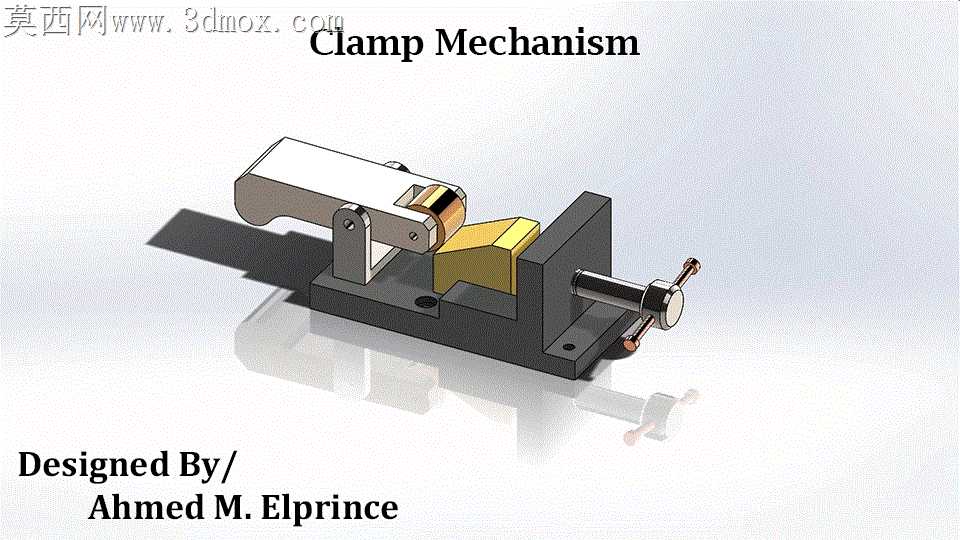

手动杠杆式快速夹紧工装结构设计

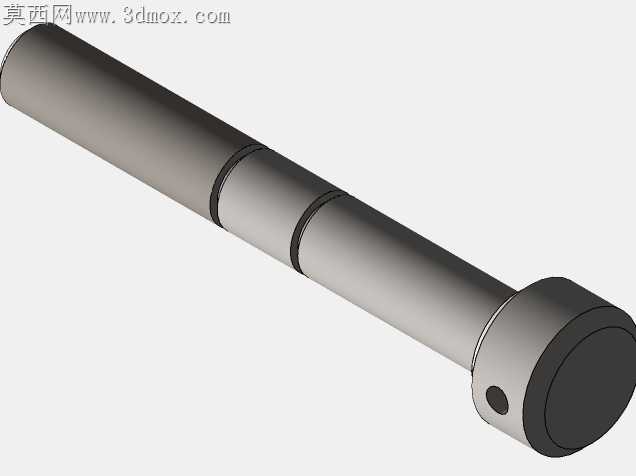

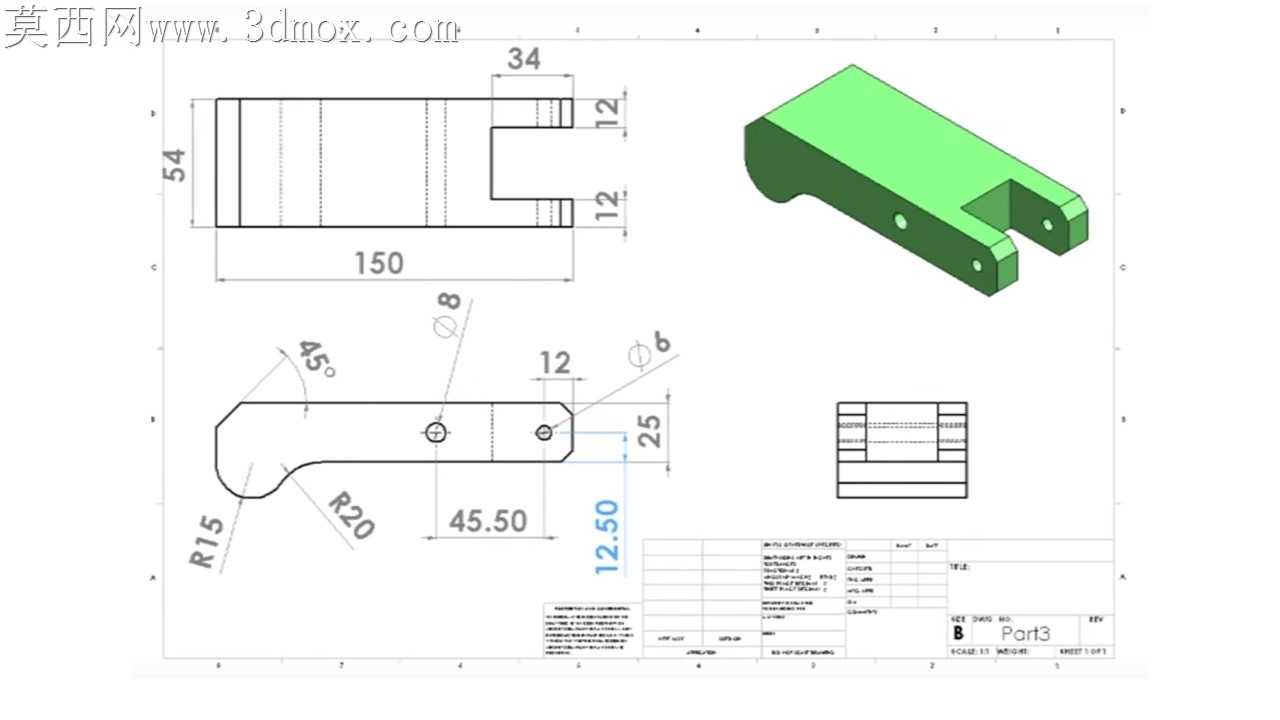

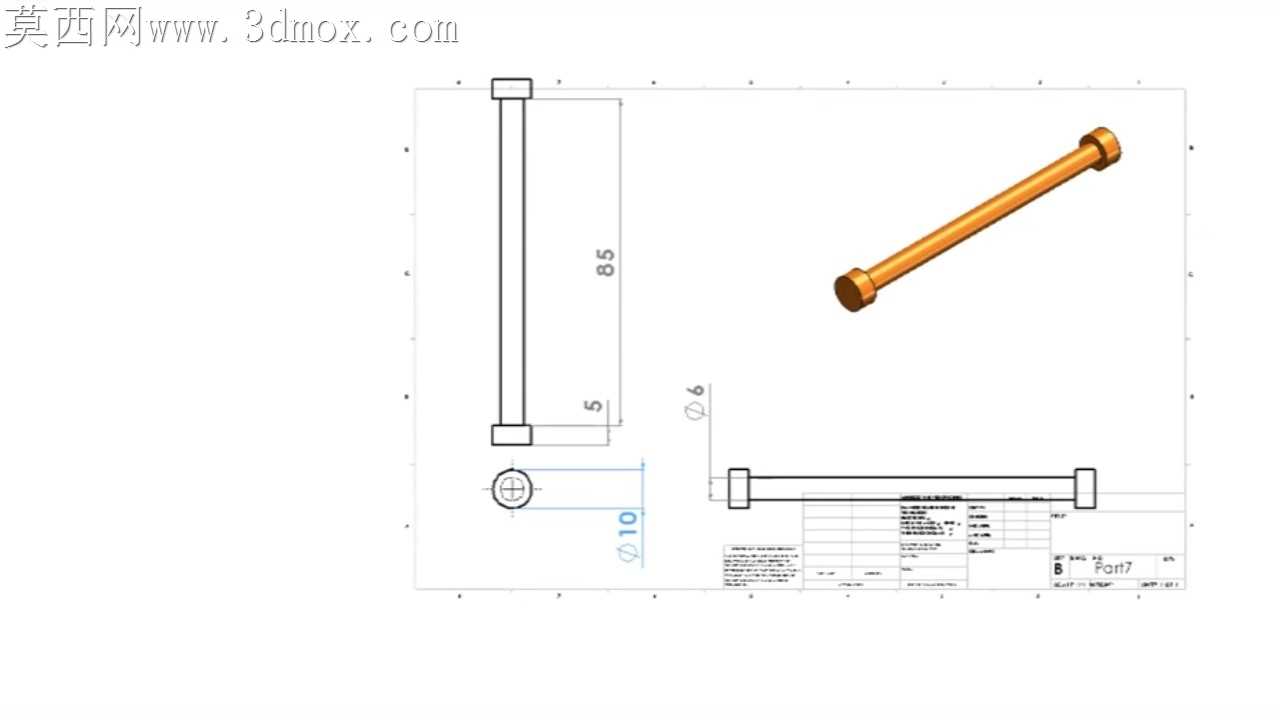

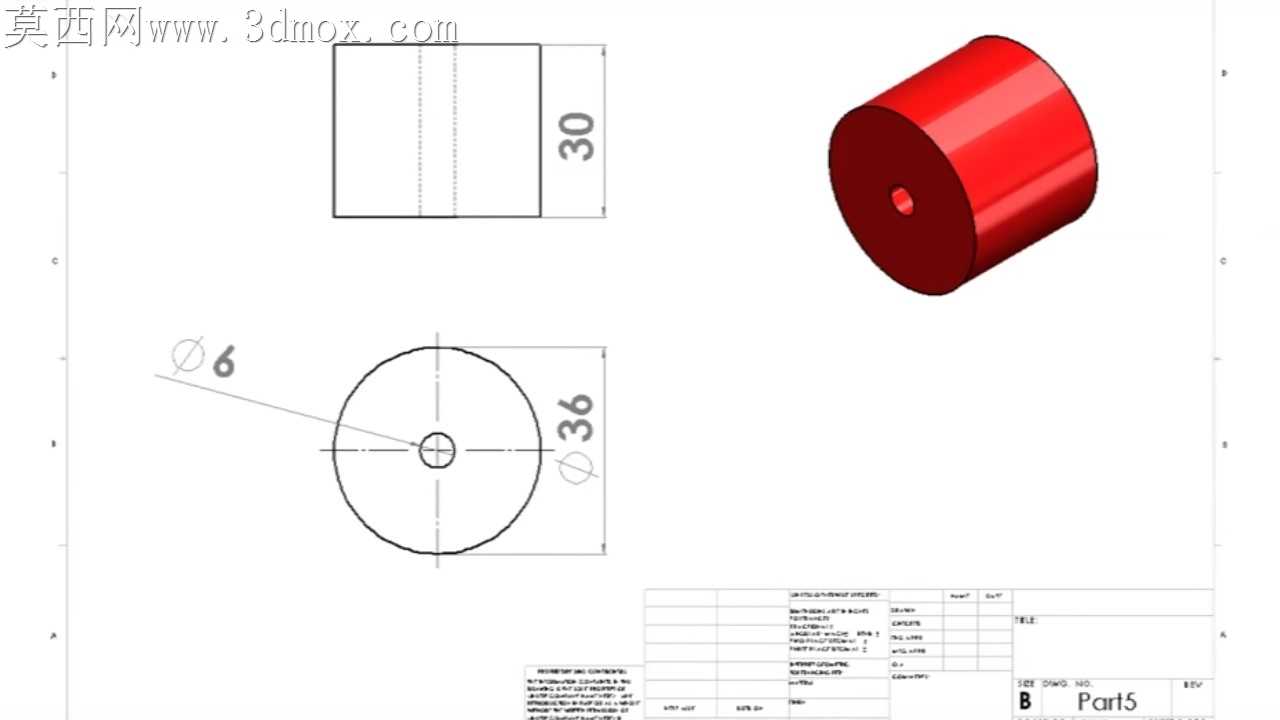

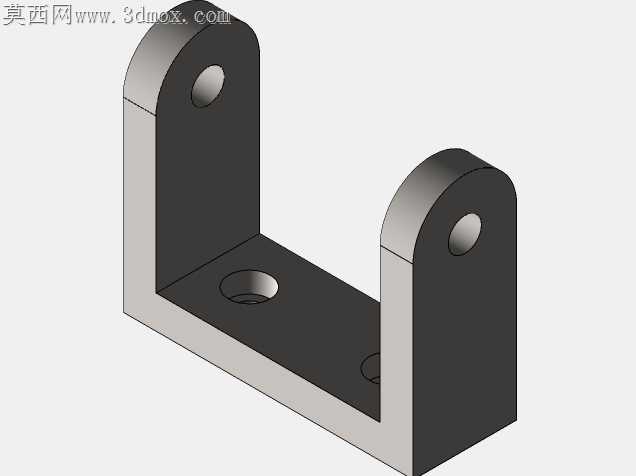

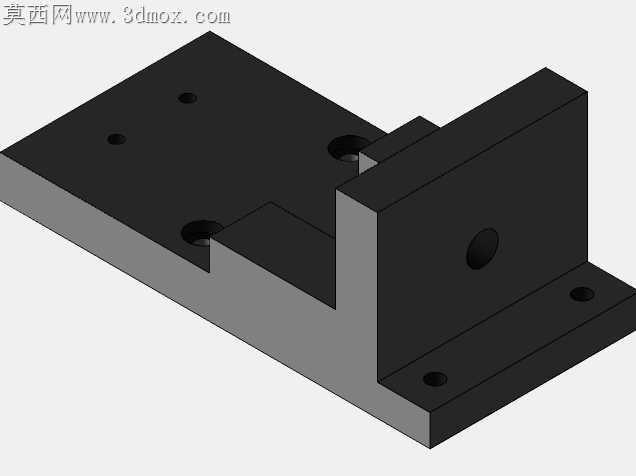

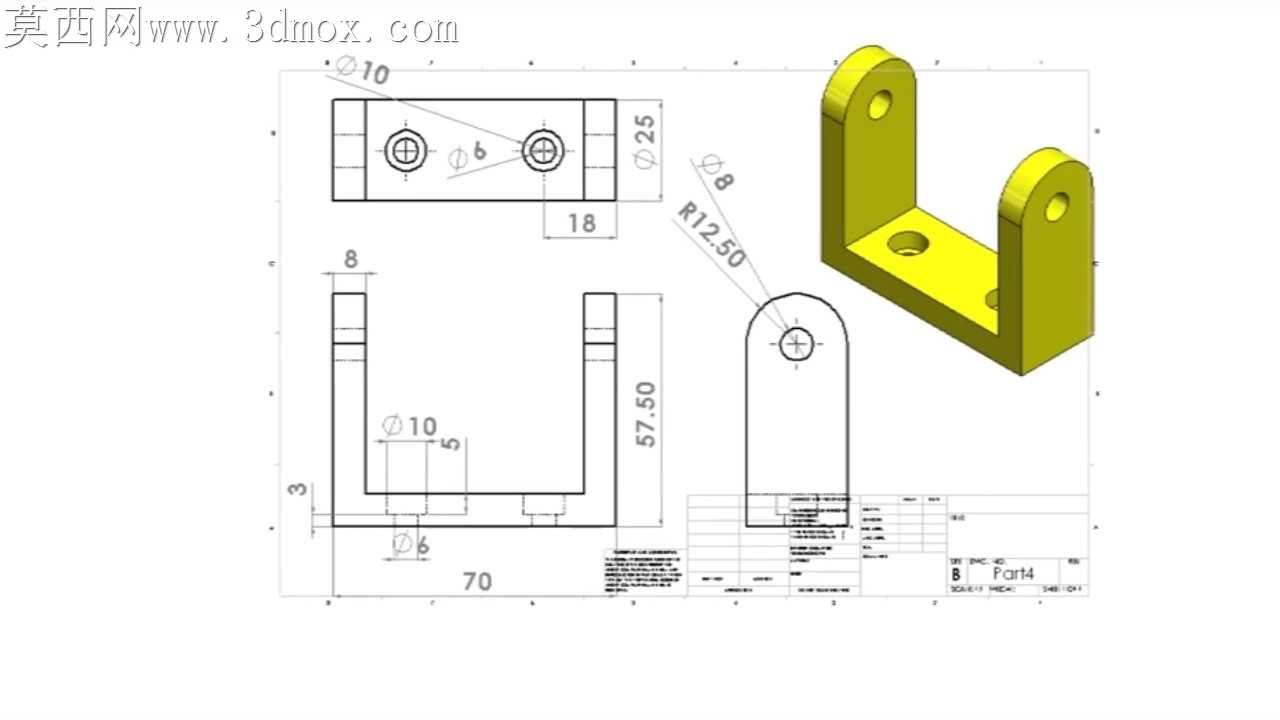

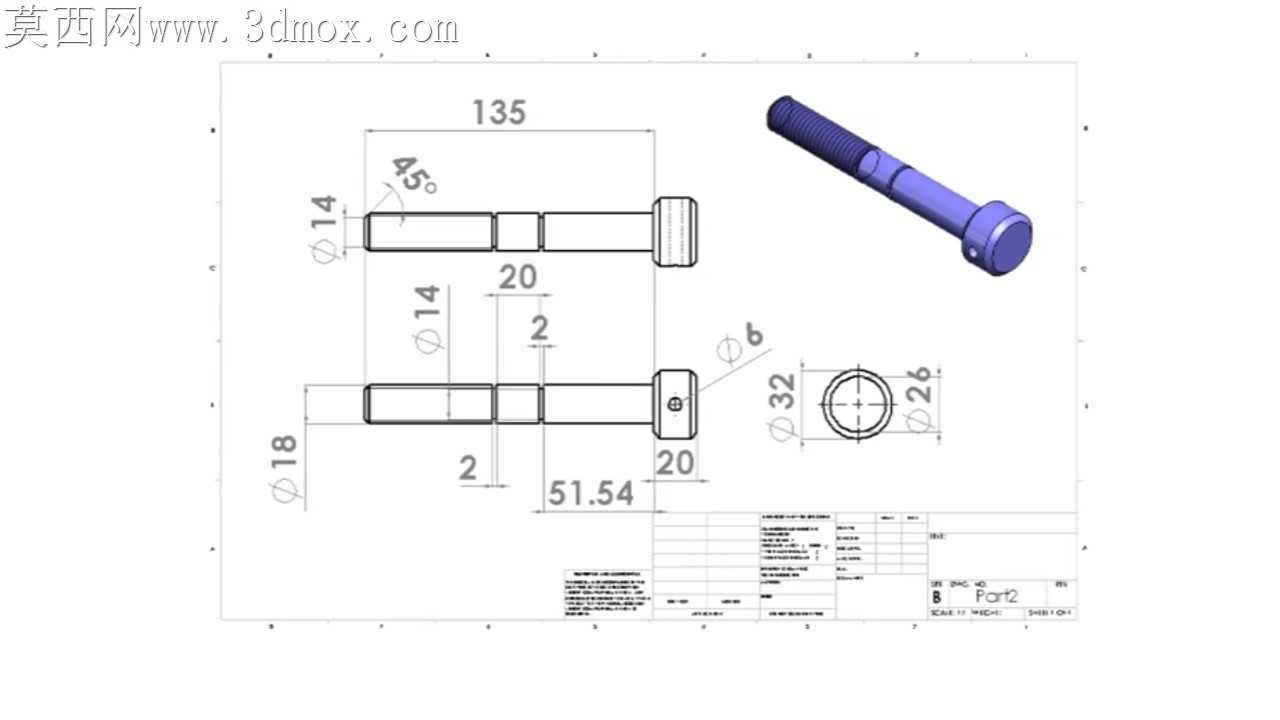

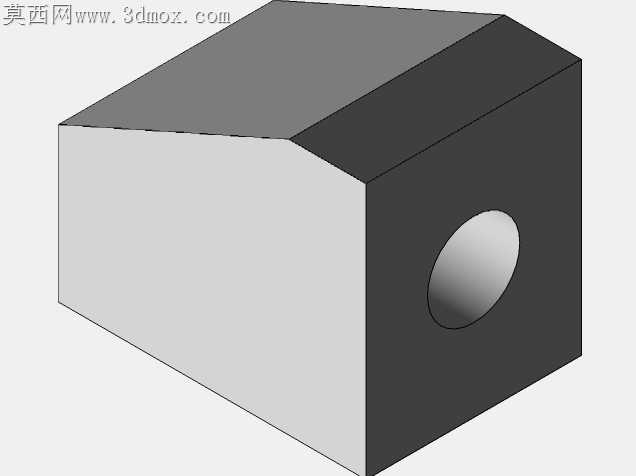

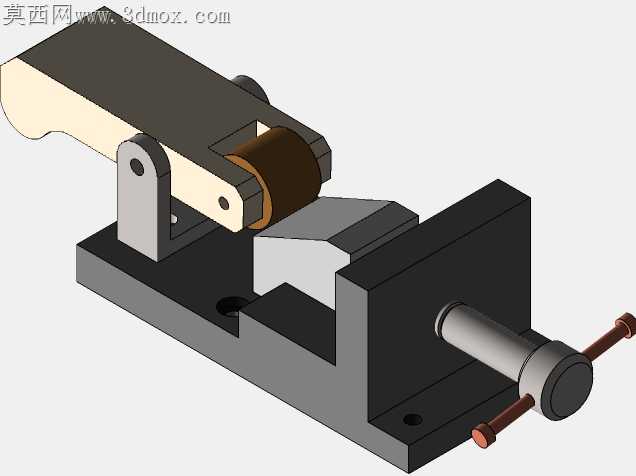

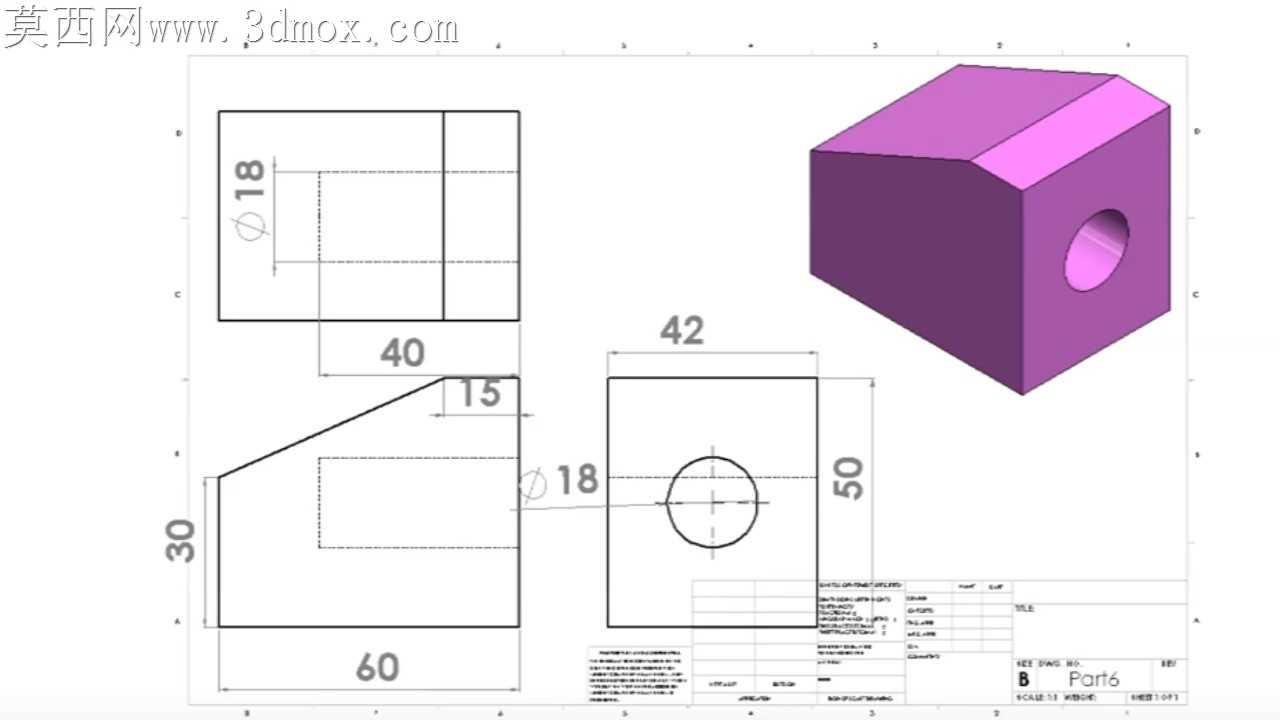

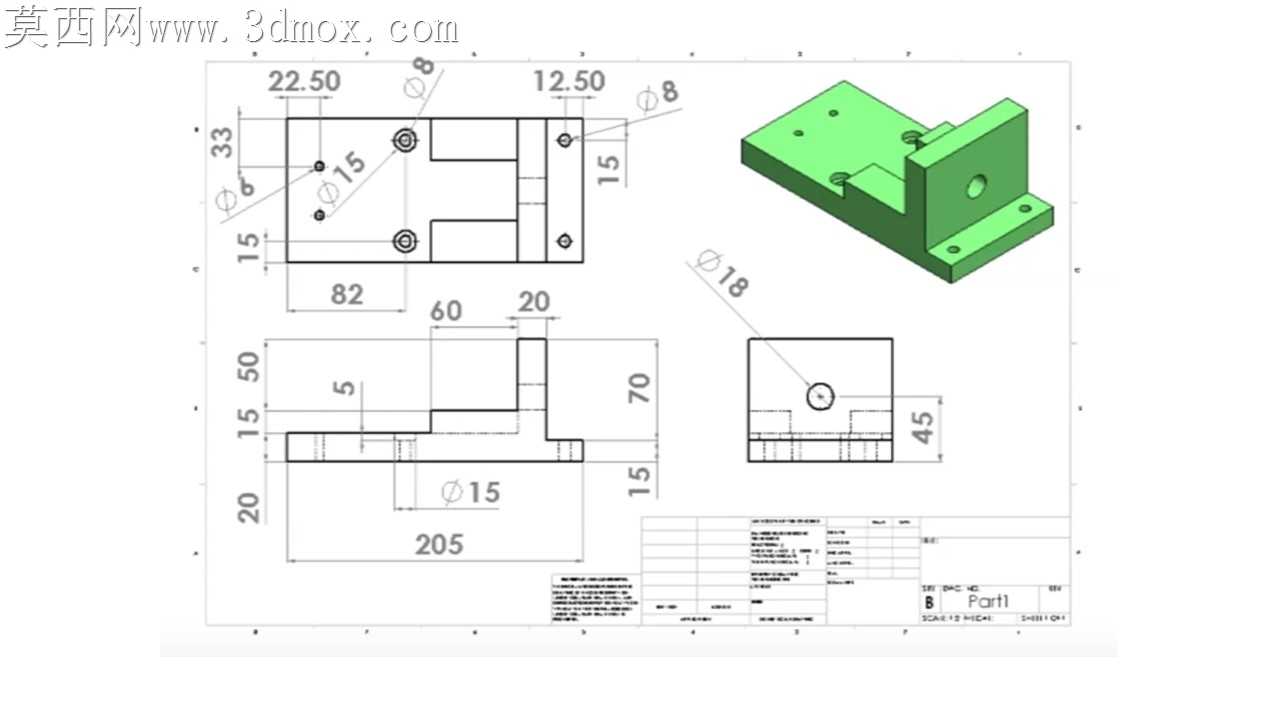

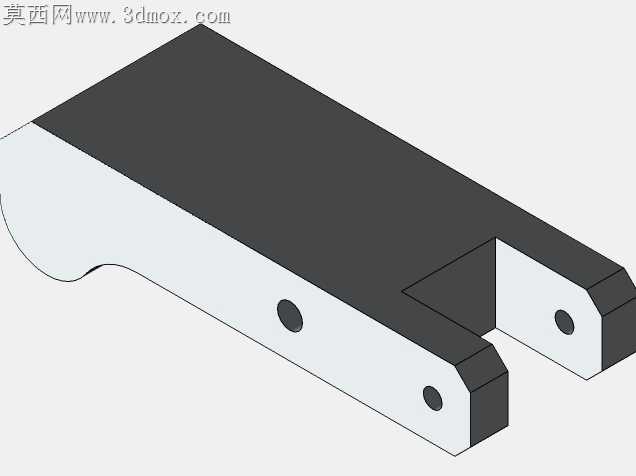

车间里小批量零件装夹最常碰到的痛点，就是普通台钳锁紧行程长、反复拧动丝杆耗时长，批量装拆时工人手腕劳损明显，还容易因为锁紧力不均导致薄壁工件夹伤变形。这套手动杠杆夹紧结构刚好瞄准这个现场问题做了适配，压臂的回转支点做了偏心距微调设计，压头接触工件的瞬间刚好越过杠杆死点，不需要额外锁止结构就能靠机械自锁保持夹紧力，不会因为加工过程中的振动松脱。压头和工件接触的端面做了可更换的硬质合金镶块，不用整体更换压臂就能应对不同硬度的工件，镶块和压臂的配合公差选了H7/h6小间隙配合，拆装时不用敲砸，徒手就能拔插更换，日常维护省了不少功夫。侧推丝杆的手轮位置特意做了偏置，不会和压臂的开合路径干涉，丝杆前端的顶块做了球面浮动连接，哪怕工件定位面有微小的角度偏差，顶块也能自动贴合，不会因为局部点接触压出凹痕。底座的安装孔做了长圆孔设计，不用完全拆掉固定螺栓就能微调整个夹具在工作台面上的位置，适配不同工位的装夹需求。压臂的握持部位做了圆弧过渡，没有尖锐棱角，工人快速扳动的时候不会刮蹭手套，长时间操作也不会硌手。所有转动销轴的位置都预留了润滑脂注油孔，日常保养不用拆解整个结构，用油枪对准注油孔打脂就能渗透到配合面，避免长期使用出现销轴锈死、压臂卡滞的问题。夹具体的底座做了加厚处理，壁厚比普通简易夹具厚3毫米，夹紧时不会因为反作用力出现底座翘曲，装夹重复定位精度能控制在0.02毫米以内，完全能满足普通铣削、钻孔工序的装夹要求。压臂的开合角度做了限位设计，最大张开角度刚好能留出足够的工件取放空间，不会因为扳动角度过大导致杠杆脱开自锁位置，新手操作也不会出现夹手或者结构脱位的问题。
