带定位夹具的多刃式小工件切割设备

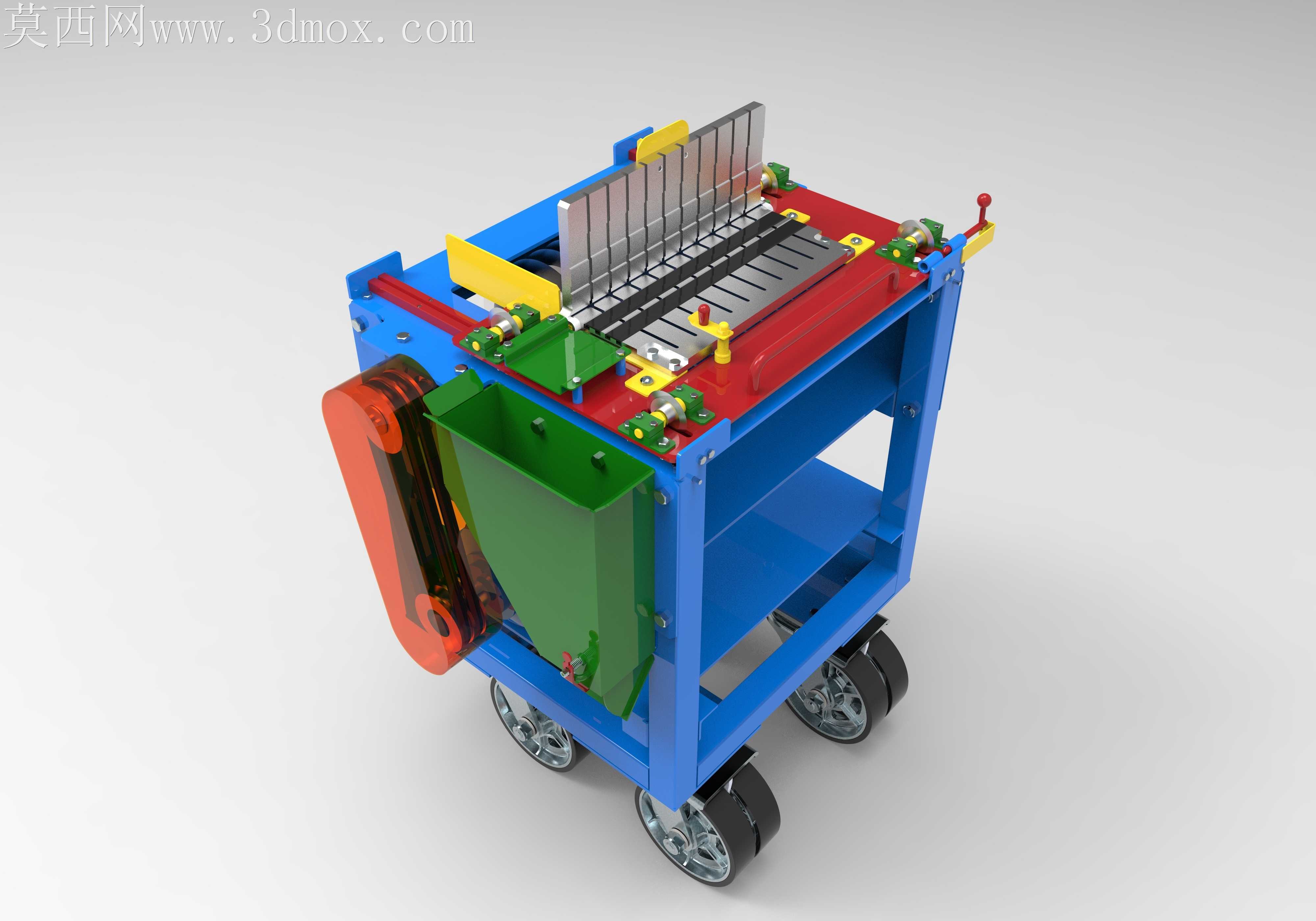

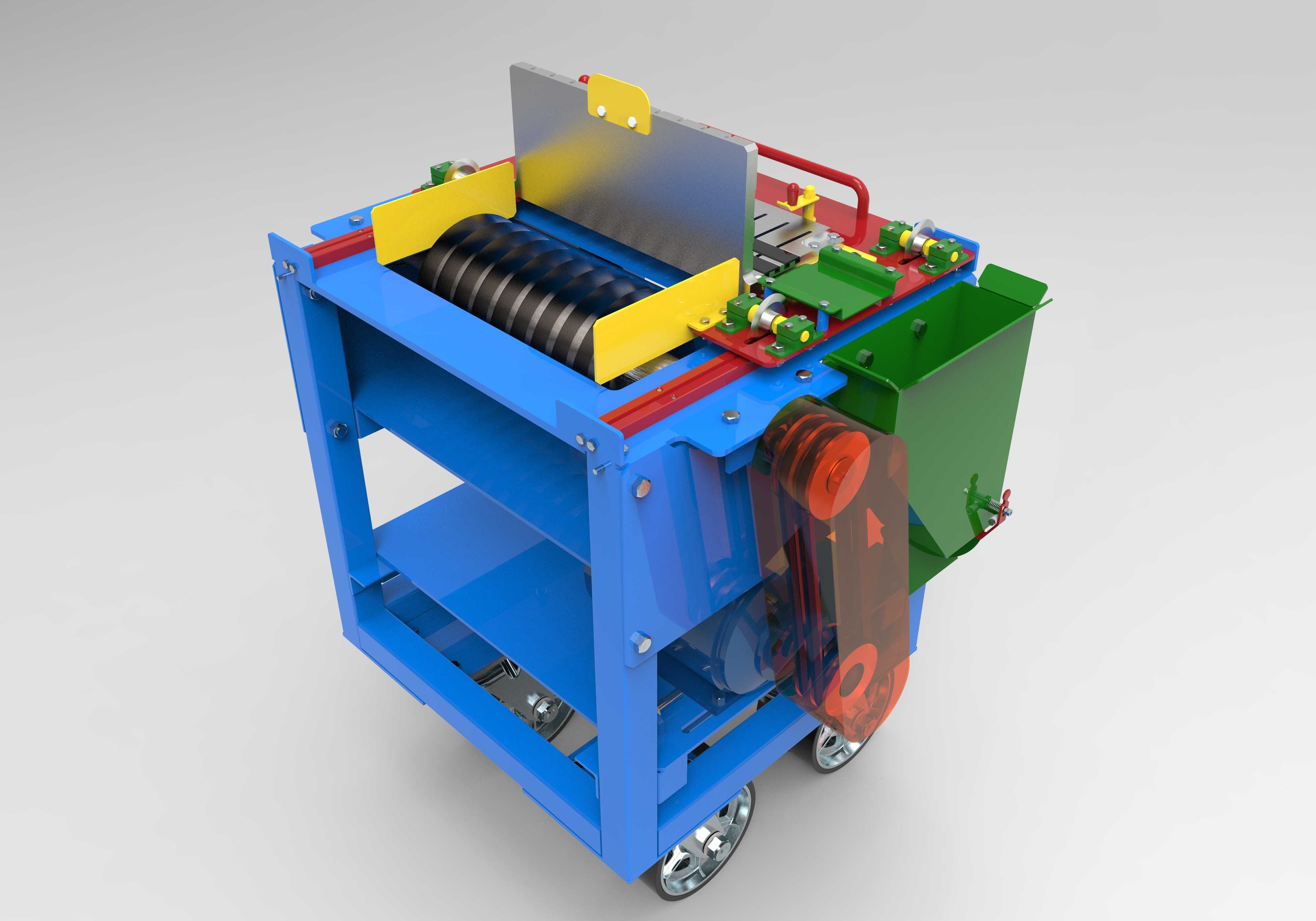

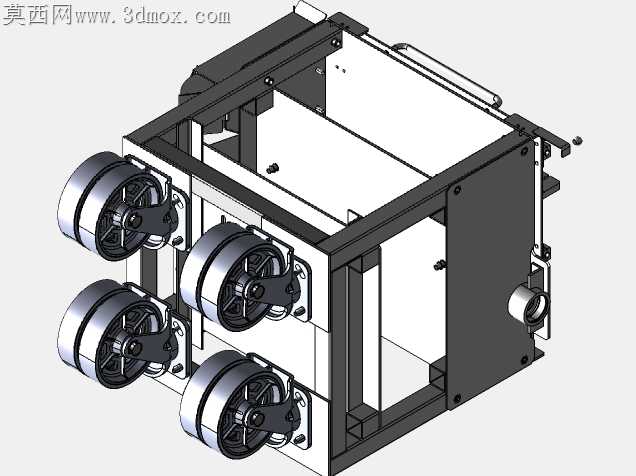

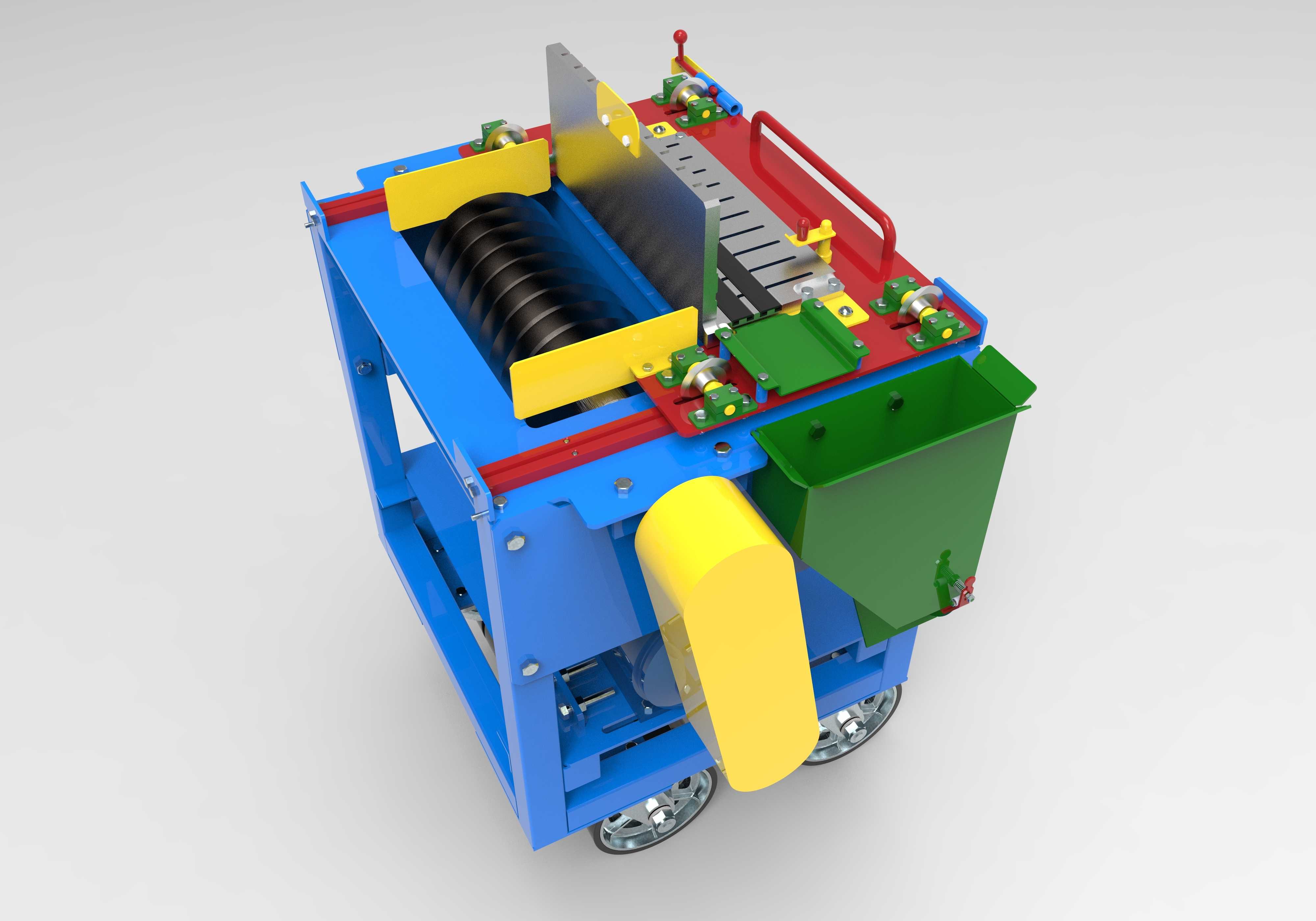

小尺寸金属毛坯批量切割时，最常出现的问题是工件窜动导致切口偏斜、长短不一，传统单刃锯切进给速度慢，还容易在切口处留下毛刺，后续打磨工序要耗掉近三分之一的加工工时。这款设备的多刃切割模组做了针对性的排布优化，平行排列的刃具间距可以根据待切工件的长度需求做微调，一次进给就能完成多段工件的同步裁切，刃具旁的压料块采用弹簧预紧结构，切割前先压住工件表面，避免刃具接触瞬间的冲击力把小尺寸毛坯弹飞。台面上的定位夹具做了快换式设计，不同截面形状的小工件只需要更换对应卡槽的定位条，不需要重新校准整个台面的平行度，夹具侧边的锁紧手柄采用偏心轮结构，扳动角度不到九十度就能完成工件的夹紧与松脱，比传统螺纹锁紧的操作效率高两倍以上。设备底部的脚轮采用双轮并排设计，单轮承重冗余量留了近一倍，车间地面有细小焊渣或铁屑时也能平稳推行，不会出现卡轮滞涩的问题，脚轮自带的刹车踏板踩下后能牢牢锁止位置，切割过程中整机不会因为刃具的高速转动出现移位。侧边的废料收集槽采用倾斜式溜槽设计，切割产生的铁屑和边角料会顺着溜槽滑入下方的收纳空间，不会堆积在切割台面上卡滞夹具运动，溜槽内壁做了光滑的圆弧过渡，没有直角死角，清理时只需要抽出收纳盒倾倒即可，不用抠挖缝隙里的残留铁屑。切割模组的传动部分做了半封闭防护，外侧的红色护罩刚好挡住刃具运转时的飞溅方向，又不会遮挡操作人员观察切口的视线，护罩和机架的连接采用快拆卡扣，更换刃具时不需要拧动多颗螺丝，掰开卡扣就能掀开护罩操作。机架下方预留了一层置物平台，可以放置备用的定位条、锁紧扳手等常用工具，操作人员不用来回跑工具柜取换配件，台面边缘的黄色操作按钮做了凸起式防护，避免工件搬运过程中误碰启动设备，红色急停按钮设在扶手最顺手的位置，出现异常时抬手就能拍下。
