多工位手动压紧焊接工装台结构设计

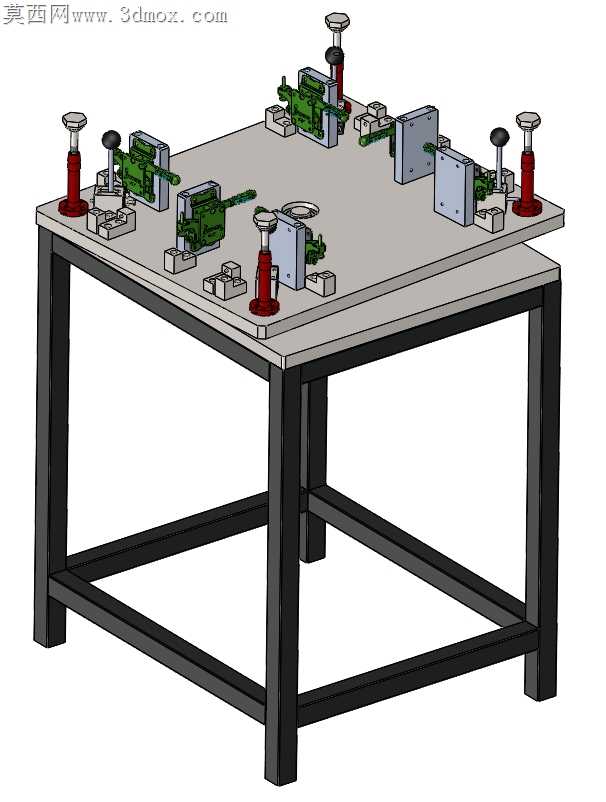

车间现场零散焊接作业最容易出现的问题，是工件定位偏移导致焊后变形超差，反复敲打工件校正不仅拖慢生产节拍，还容易在焊缝周边产生应力集中裂纹，这套工装台的结构设计完全围绕这类加工痛点做适配。台架采用方管焊接成型的框架结构，四条立柱与底部横撑的连接位置特意做了斜角补强，避免频繁吊装重型工件上台时框架出现角点开焊变形，台面选用厚钢板磨平处理，所有定位块、压紧机构的安装基准面统一在同一平面上，消除不同组件安装高度差带来的工件装夹翘曲问题。

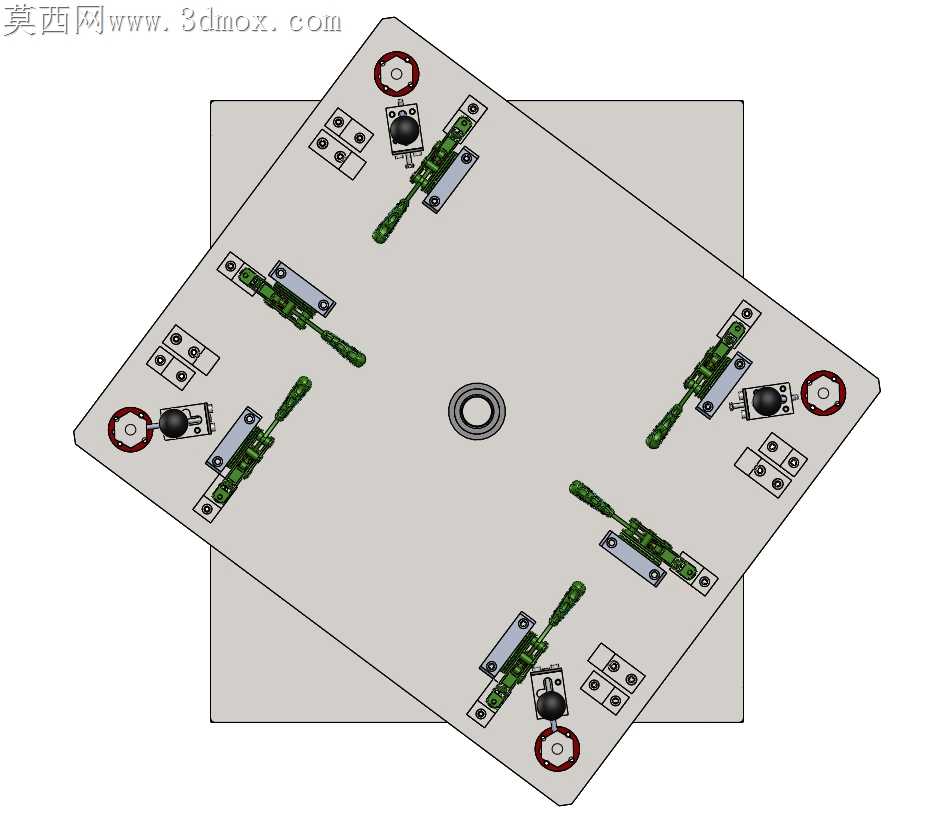

分布在台面四周的手动垂直压紧夹钳，安装座都预留了长条形调节腰孔，不需要重新打孔就能根据待焊工件的外形尺寸调整压紧位置，夹钳压头位置套有尼龙缓冲套，压紧时不会在工件表面压出凹痕，也能避免焊接飞溅粘在压头上影响后续压紧精度。侧置的水平推压机构针对长条形待焊工件的侧向定位设计，推块端面做了防滑网纹处理，推进行程预留足够余量，适配不同宽度的框架类工件组焊需求，推压机构的导向杆与安装座之间采用铜套滑动配合，长期反复推拉也不会出现卡顿晃量。

台面角落预留的多个螺纹安装孔，方便后续加装额外的定位靠山或者气动压紧组件，不需要对台面做二次加工就能拓展工装的适配范围。台架底部的横撑除了补强框架刚度，还能临时放置待焊的小零件或者焊接工具，减少作业人员来回取件的走动距离。所有夹钳的操作手柄都朝向台架外侧布置，装夹工件时操作人员不需要探身到台面上方，避开焊接火花飞溅的区域，操作安全性更高。

这套工装没有采用复杂的气动或者液压压紧结构，完全依靠手动机械结构实现定位压紧，不需要外接气源电源，搬到任意焊接工位都能直接投入使用，维护成本极低，针对小批量多品种的框架类、板类零件焊接作业，能把工件装夹定位的时间压缩六成以上，焊后工件的尺寸一致性远高于人工手扶定位的焊接方式，也减少了后续焊后校正的工作量。
