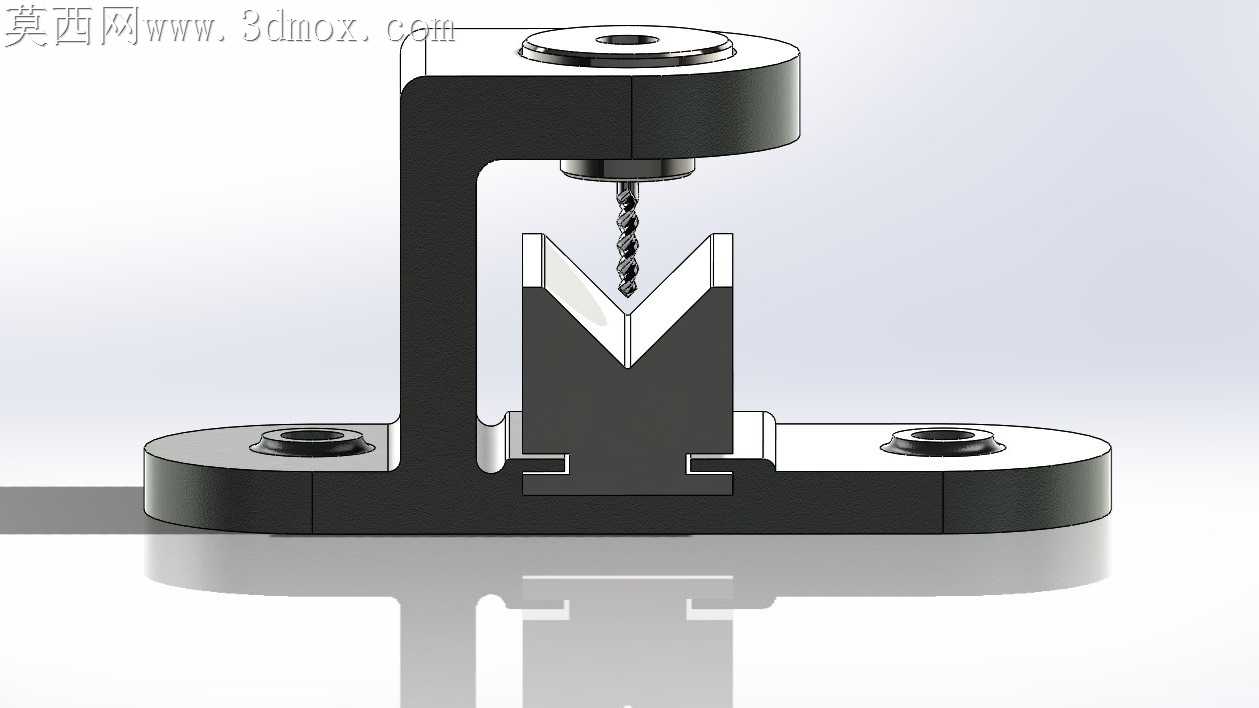

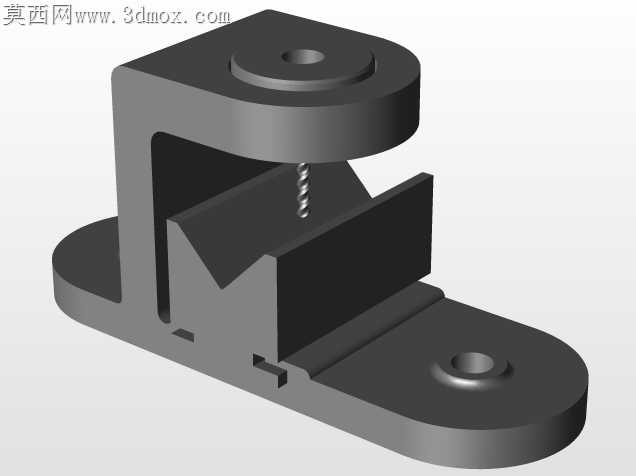

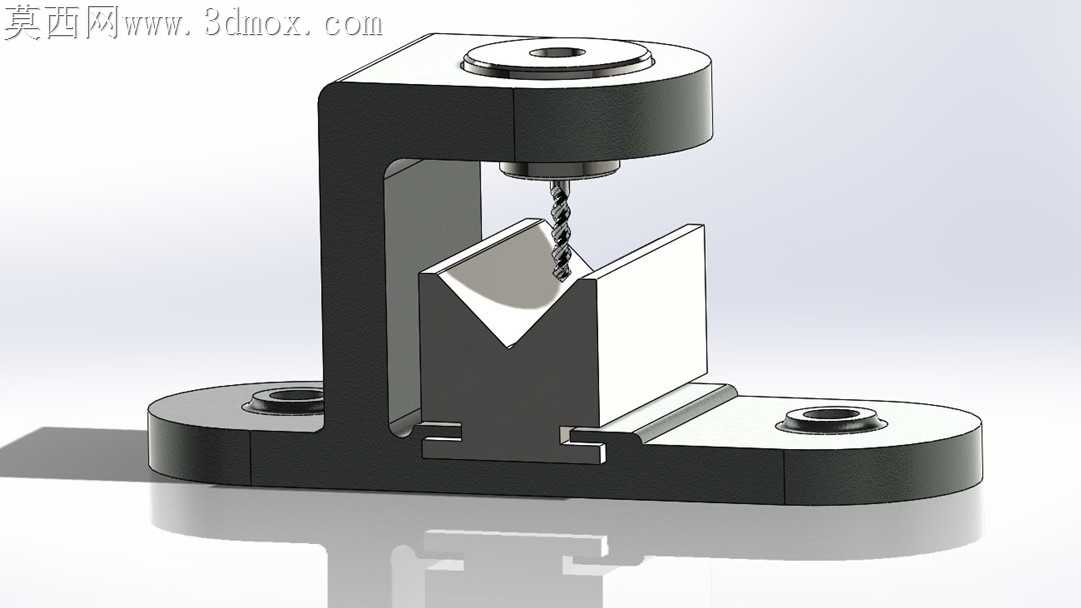

轴管类零件V型定位钻孔夹具结构

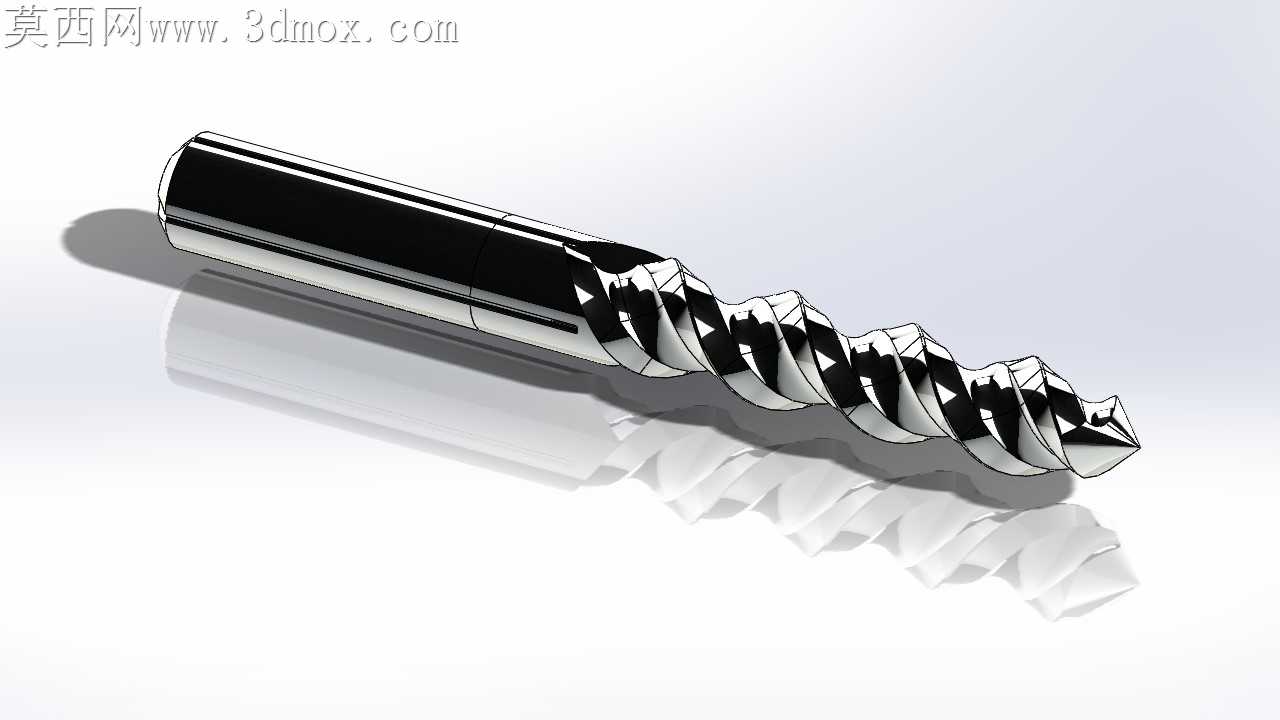

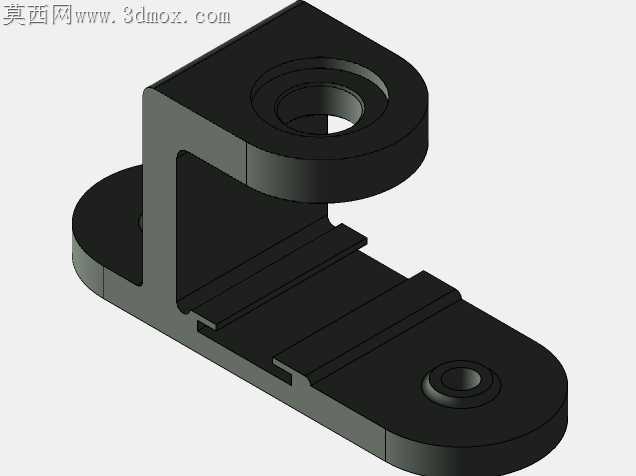

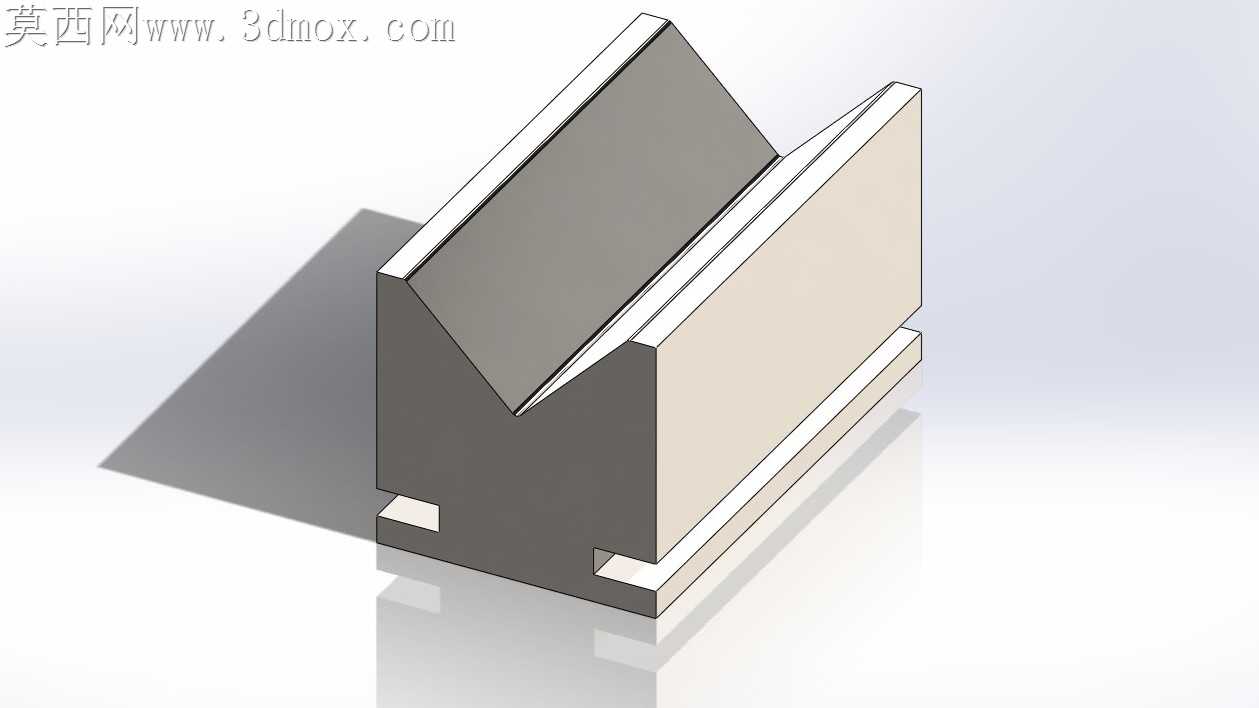

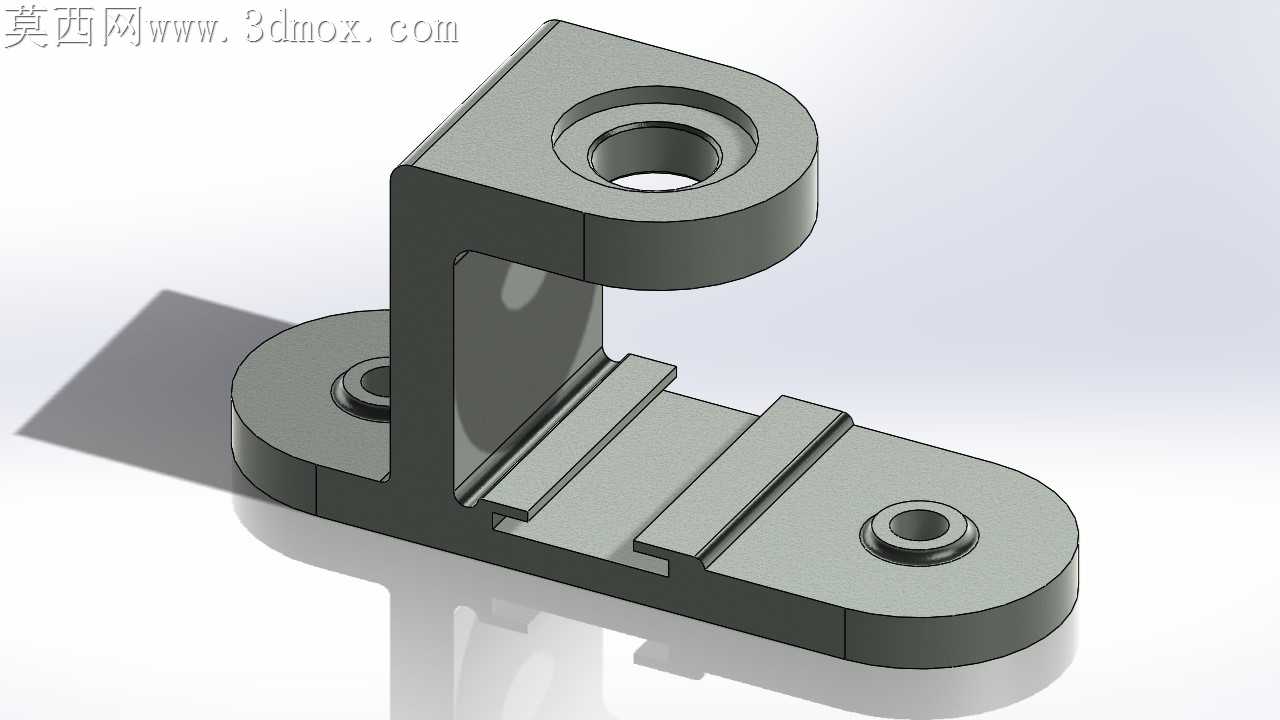

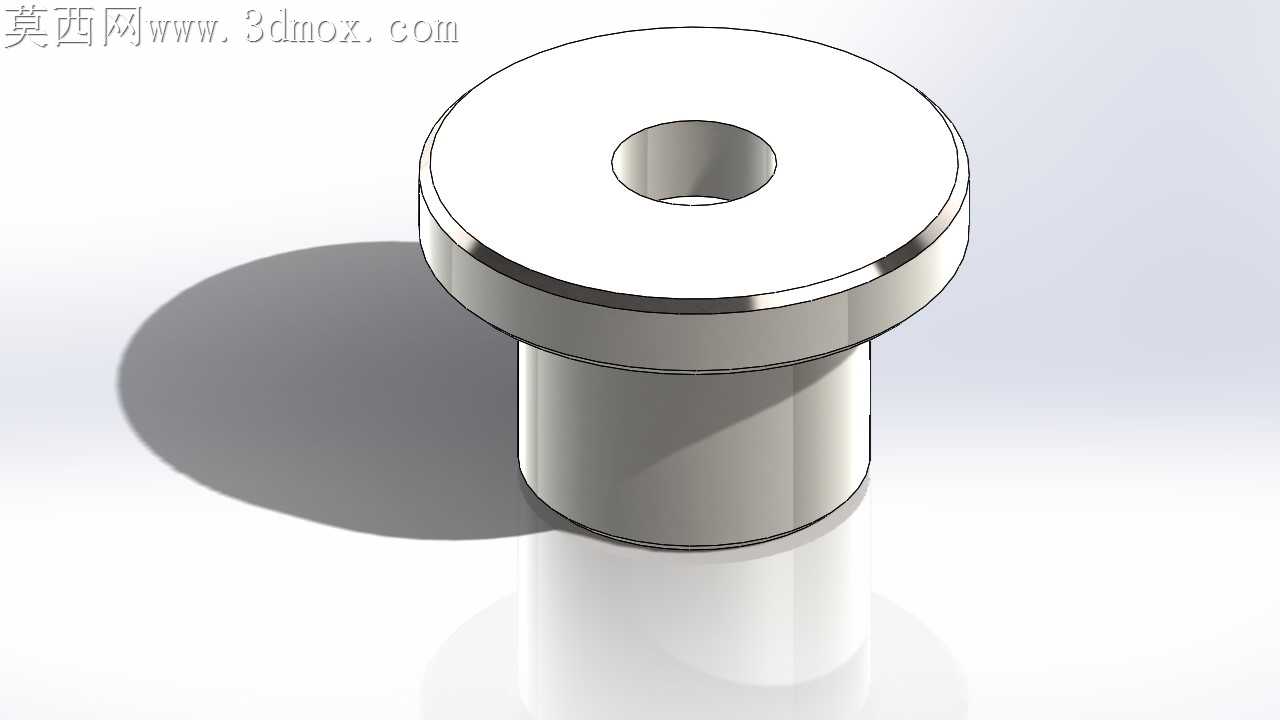

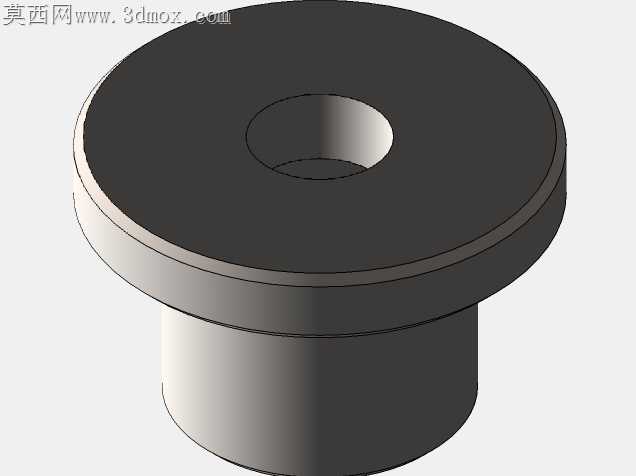

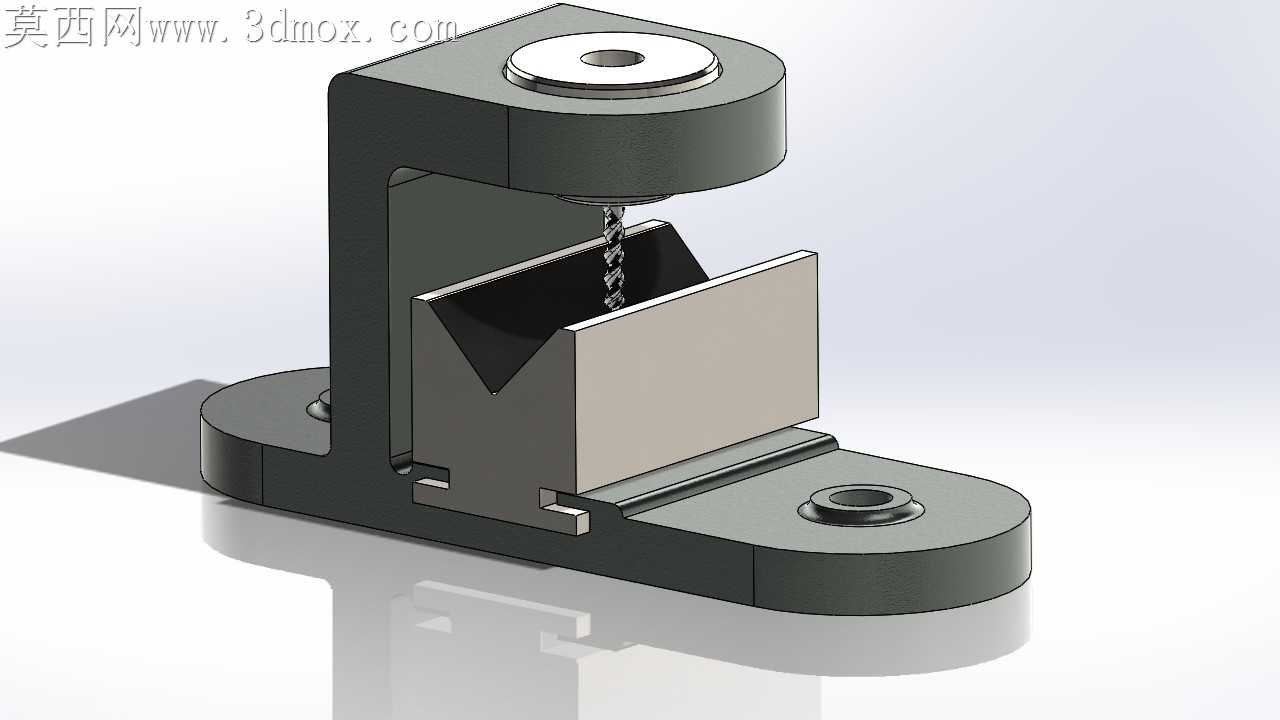

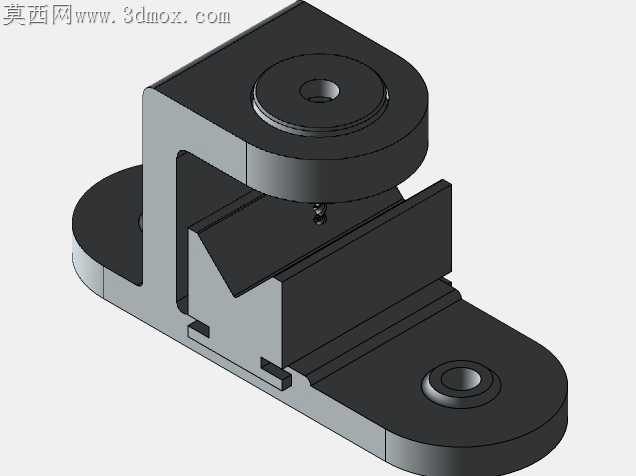

轴管类零件径向钻孔的加工场景里，最常出现的问题是工件装夹定位偏移，钻尖接触曲面时打滑让孔位超差，批量加工时重复定位精度波动大，还得反复找正拖慢节拍。这套钻模的C型架与底座采用一体化铣削成型，没有拼接装配带来的累积误差，悬臂部分的厚度经过受力校核，钻削进给时的形变量控制在0.02mm以内，不会因为悬臂刚度不足让钻套轴线偏斜，直接避免孔的垂直度超差。下方的V型定位块没有采用整体焊接结构，而是通过底座上的T型槽实现滑动可调，不同直径的轴管、甚至球形工件都能落在V型面上自动对中，V型面的夹角取90度，既保证工件定位时的接触刚度，又不会因为夹角过小让工件装夹时出现卡滞，V型块的锁紧位置预留了防退间隙，锁紧螺钉的端面做了滚花处理，现场调整时不用额外找扳手就能快速锁止。上方的钻套与C型架顶端的安装孔采用H7/p6的过盈配合，钻套的内孔做了0.5mm的导向倒角，钻头切入前就能顺着导正方向进给，不会因为钻尖接触曲面的侧向力让钻头偏摆，钻套底端与工件表面预留了1.5mm的排屑间隙，钻削产生的铁屑不会卡在钻套和工件之间刮伤已加工表面。底座两端的安装孔做了沉头设计，固定在机床工作台上时螺栓头不会突出平面，不会干涉工件的上下料，底座底面做了0.1mm的凹心处理，安装时靠螺栓锁紧力让底座与工作台面完全贴合，避免底座翘曲带来的定位误差。C型架的内侧拐角处做了R3的工艺圆角，既消除铣削加工时的应力集中，又能避免直角位置积攒铁屑，清理的时候用压缩空气一吹就能把残屑排干净，不会因为残屑垫在工件下方影响定位精度。这套结构没有多余的快换、气动压紧等复杂组件，所有受力面都做了发黑防锈处理，适合车间现场的粗加工、半精加工场景，小批量多规格的轴管钻孔作业不用反复更换夹具，调整V型块位置就能适配不同直径的工件，钻套磨损后也能快速压出更换，维护成本极低。
