自行车轮组快拆式贯穿轴结构设计

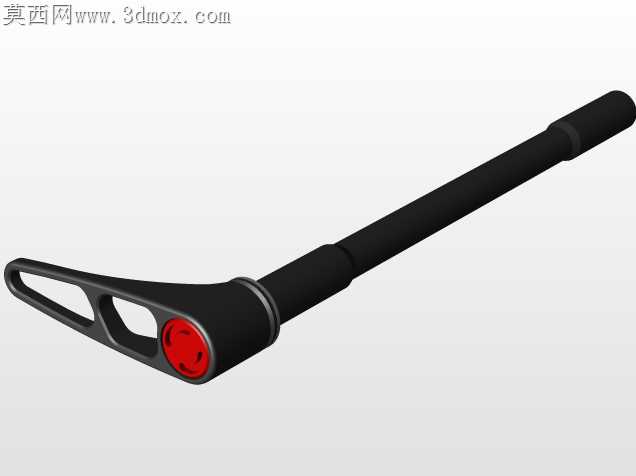

轮组快拆贯穿轴在实际骑行场景中，最容易被忽略的加工适配问题集中在轴杆同轴度与手柄锁紧的力矩匹配上。常规快拆轴在高频颠簸路段长期使用后，轴身与花鼓内孔的配合间隙会逐步放大，轻则出现轮组偏摆蹭碟，重则锁紧手柄松脱引发安全隐患。这款贯穿轴在轴杆的阶梯过渡段做了微小的圆弧卸荷处理，没有采用常见的直角台阶结构，避免了热处理环节轴肩位置的应力集中，冷锻成型时金属纤维流向能顺着圆弧连续排布，不会出现直角处的纤维断裂问题，成品的抗疲劳寿命比直角台阶结构高出近四成。

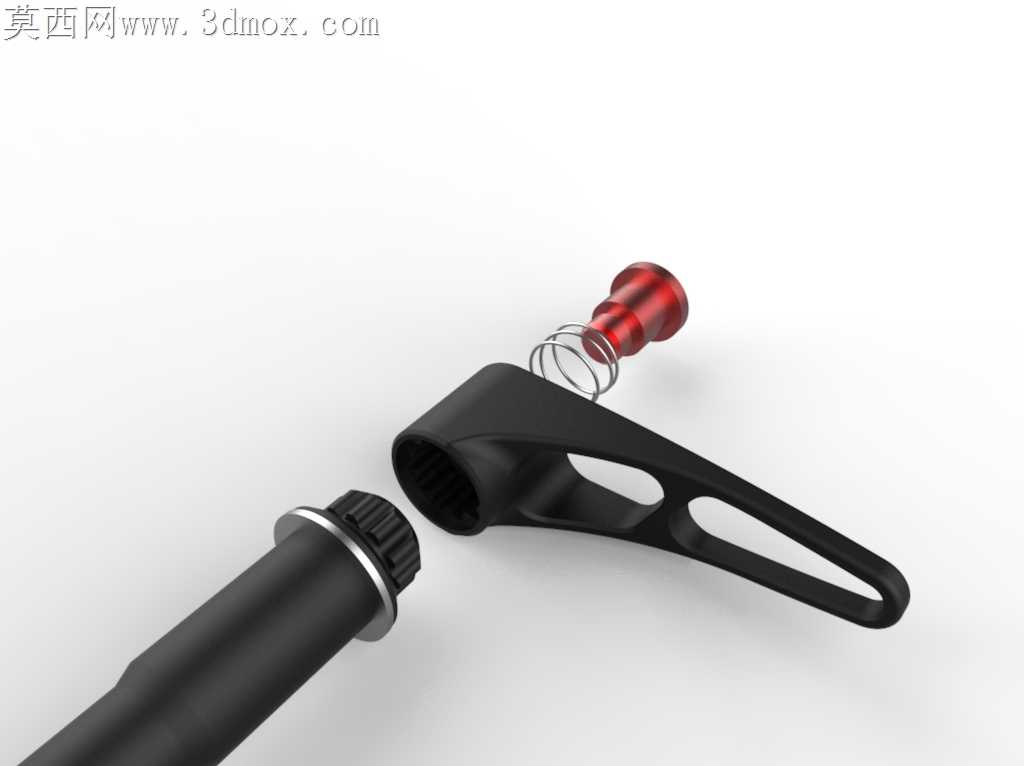

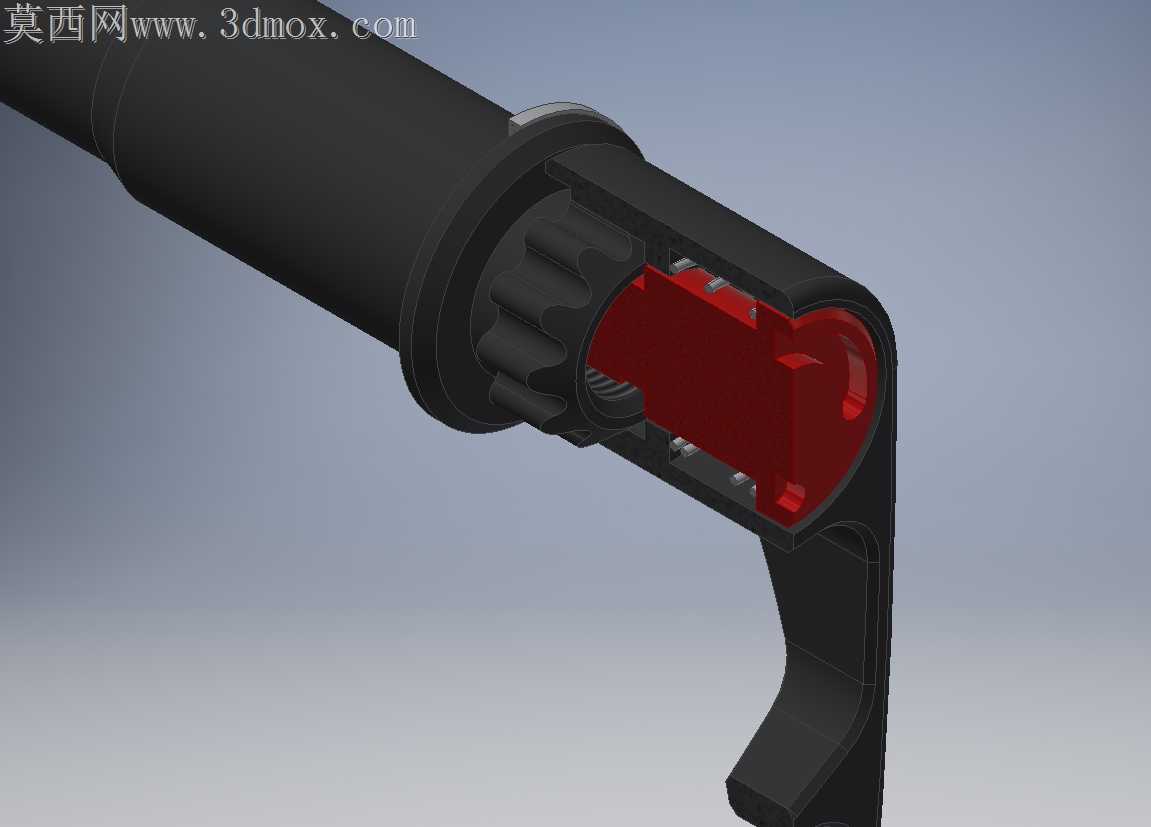

手柄与轴身连接的偏心凸轮位置，没有做整面的贴合设计，而是在凸轮工作面预留了0.12毫米的微弧凸起，锁紧时凸起位置先接触轴端的压紧垫片，接触压强集中在极小的环形区域，哪怕手柄表面沾有泥水或者油污，也能靠局部高压刺破油膜实现可靠锁止，不会出现骑行中手柄受震动慢慢松脱的问题。轴身表面的黑色处理层没有选用普通的喷漆工艺，而是采用硬质阳极氧化，膜层厚度控制在25微米左右，既不会因为膜层过厚导致轴杆与花鼓内孔的配合公差超差，也能抵御日常骑行中泥水、汗液的腐蚀，长期拆装也不会出现表层脱落露底的问题。

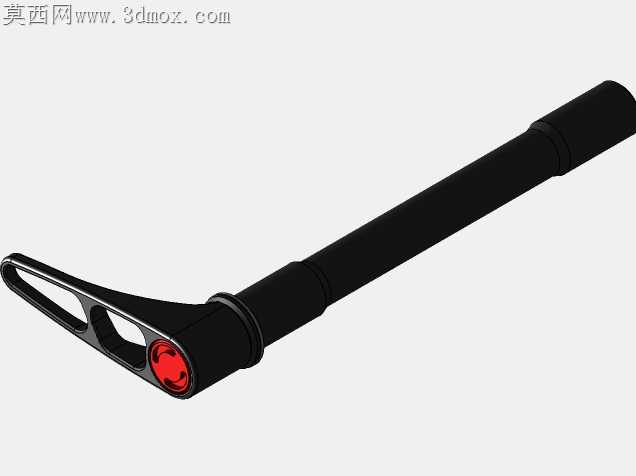

手柄末端的红色标识圈并非单纯的装饰件，其嵌入的卡槽深度做了0.05毫米的过盈配合，压装后不需要额外打胶固定，日常使用中不会因为频繁扳动手柄出现标识圈松脱转动的情况。扳动手柄的镂空结构也经过受力校核，镂空边缘全部做了R2的圆角过渡，不会在大力锁紧时出现应力集中导致的手柄断裂，同时镂空设计刚好能让骑行者戴着手套时也能顺利勾住手柄发力，不会出现打滑脱手的情况。轴端的螺纹段做了三道退刀槽的优化，没有采用单道宽退刀槽的设计，螺纹收尾处的牙型饱满度能达到90%以上，和锁紧螺母配合时不会出现滑牙问题，哪怕多次拆装调整轮组位置，螺纹副的配合精度也能保持稳定。

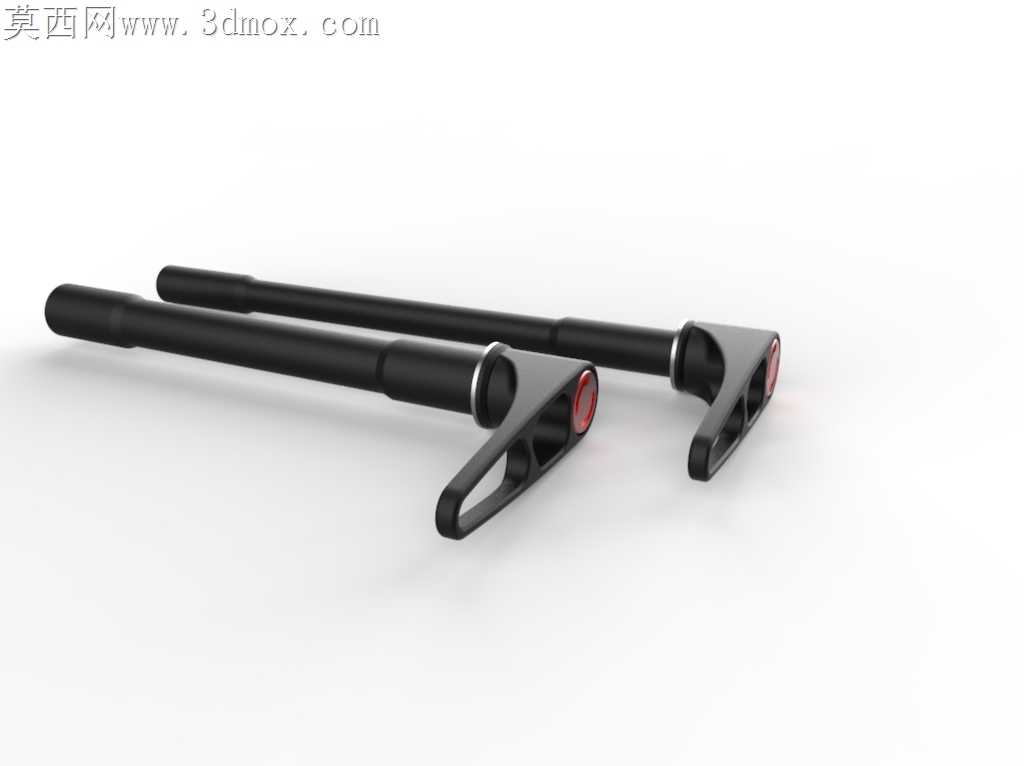

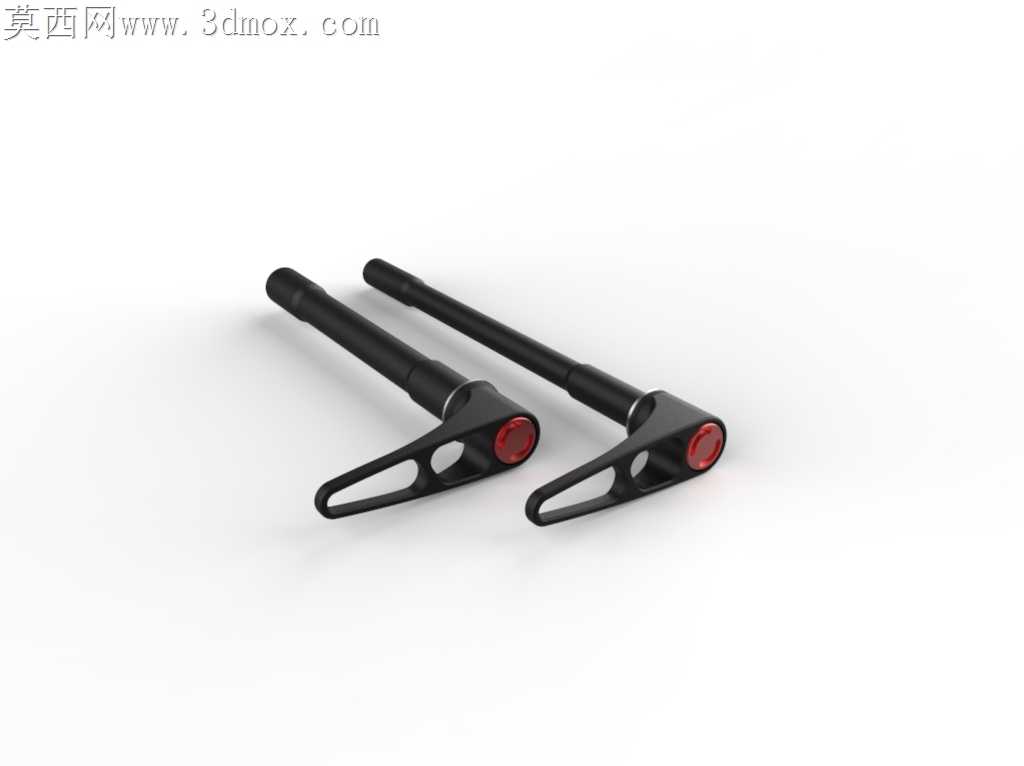

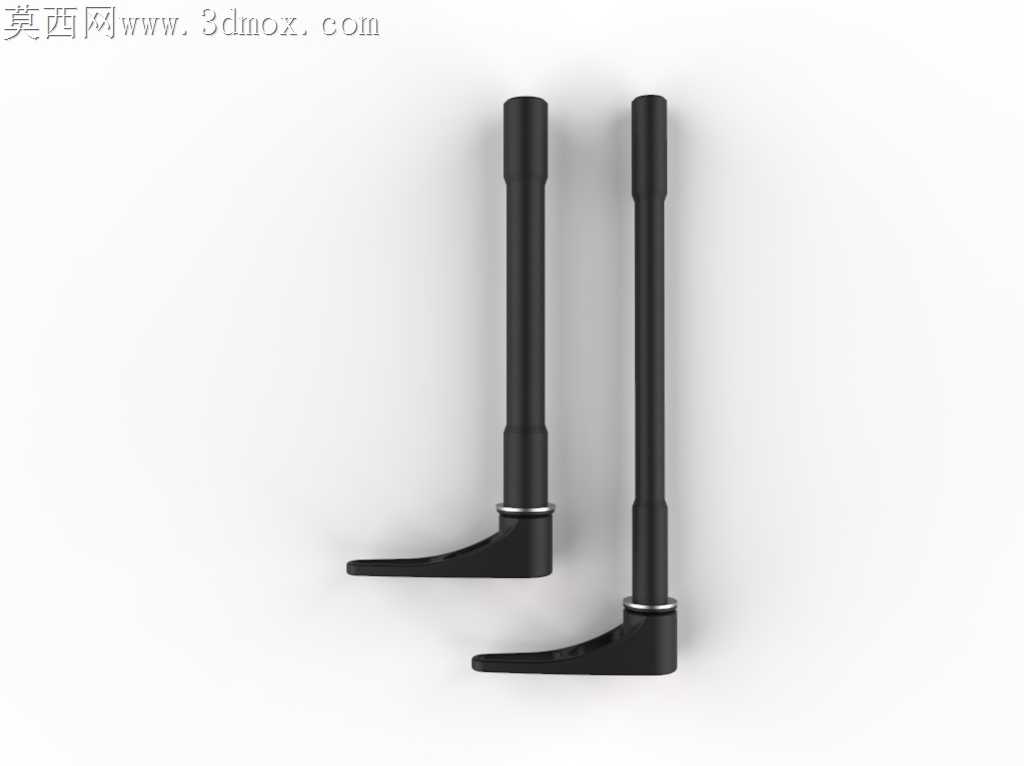

两款不同长度的轴身对应不同开档规格的前叉，轴身的光杆段直径公差严格控制在h6级别，和花鼓内孔的过渡配合间隙控制在0.02毫米以内，装配时不需要大力敲击就能顺利穿入，同时轮组转动时不会出现旷量。偏心凸轮的锁紧行程经过反复调试，扳动手柄从开启到锁止的角度刚好控制在165度，既不会因为角度过小导致锁紧力不足，也不会因为角度过大需要扳动到贴近前叉腿的位置才能锁死，日常拆装轮组时不需要额外调整角度，单手就能完成操作。
