三片式300级内螺纹手动球阀结构设计

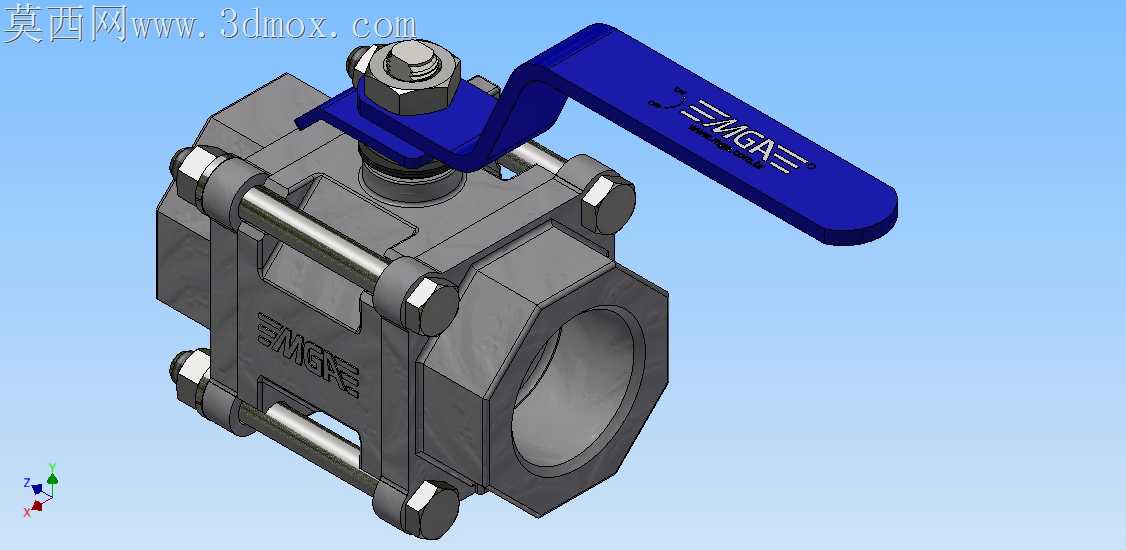

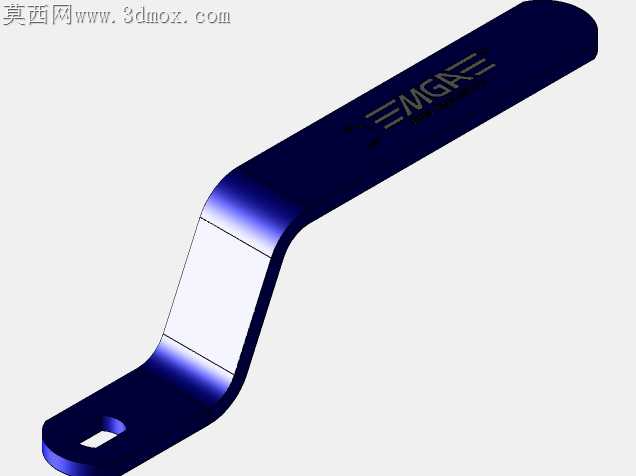

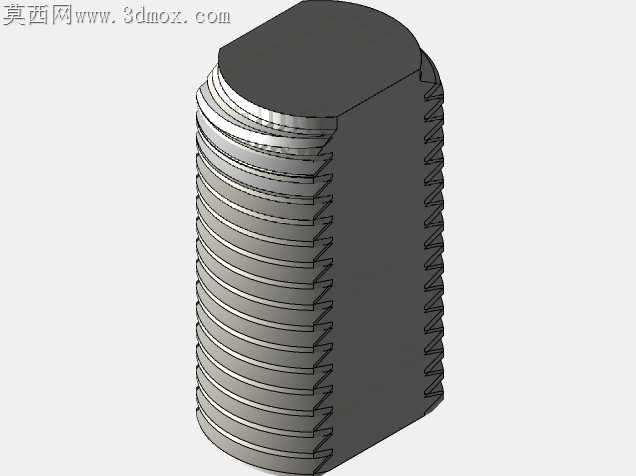

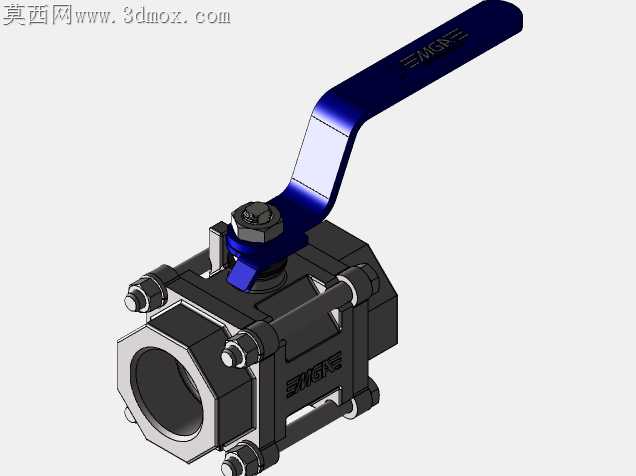

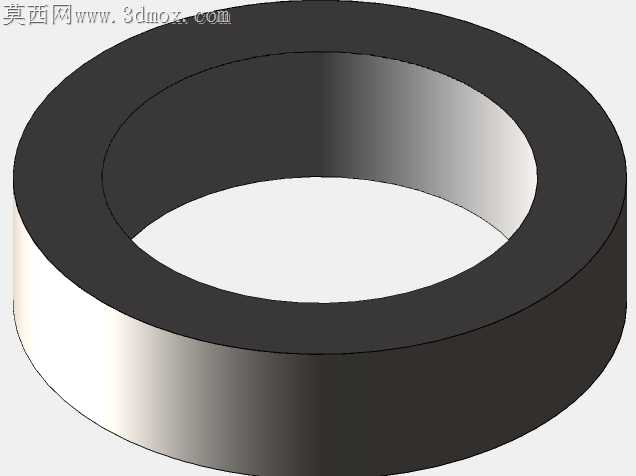

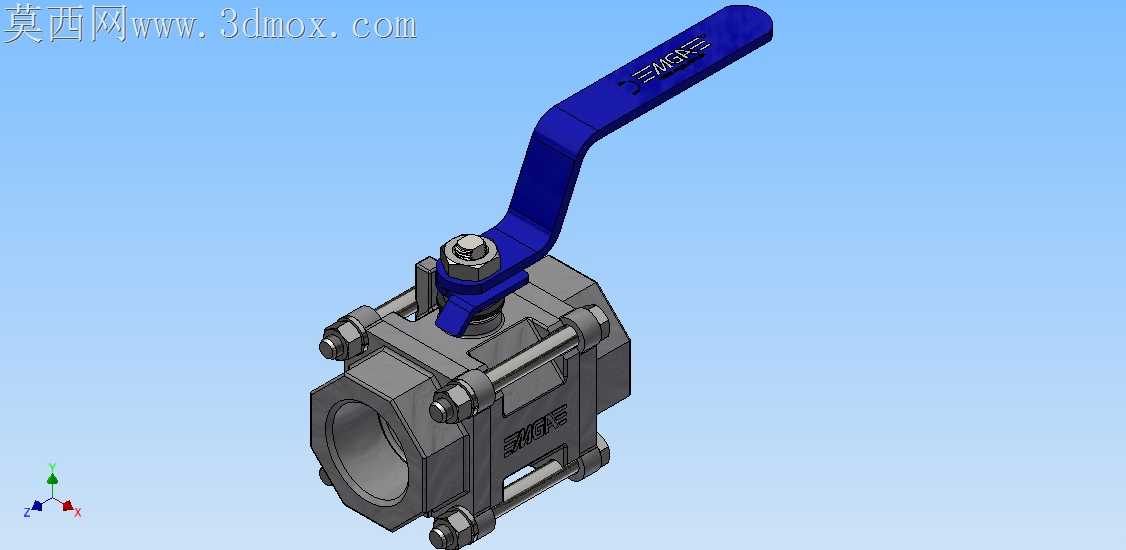

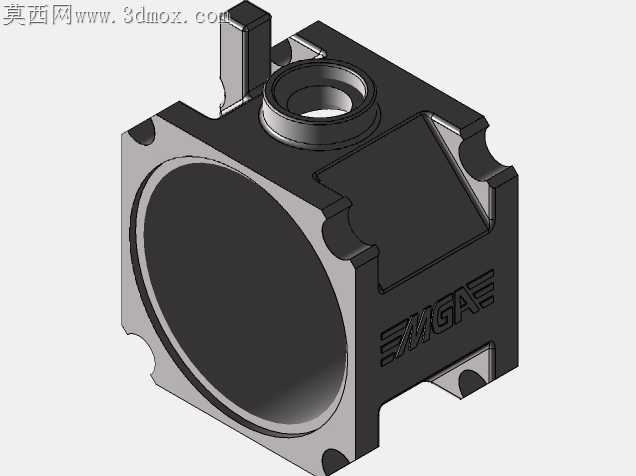

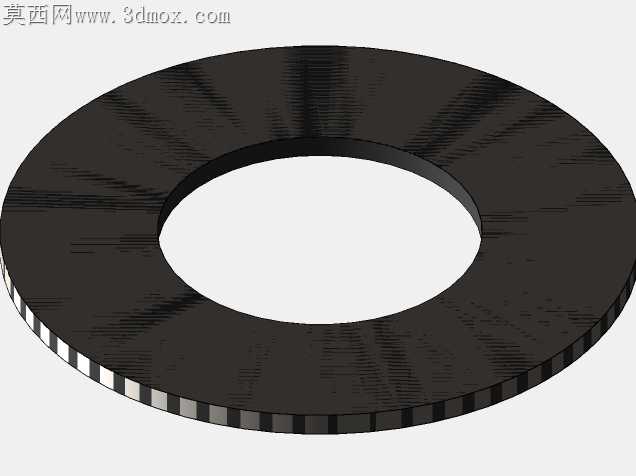

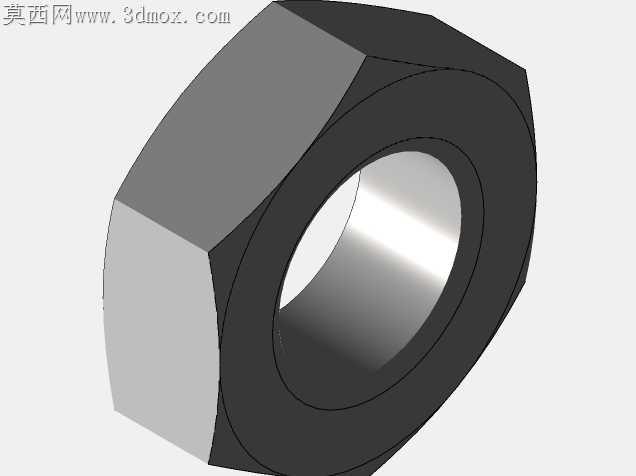

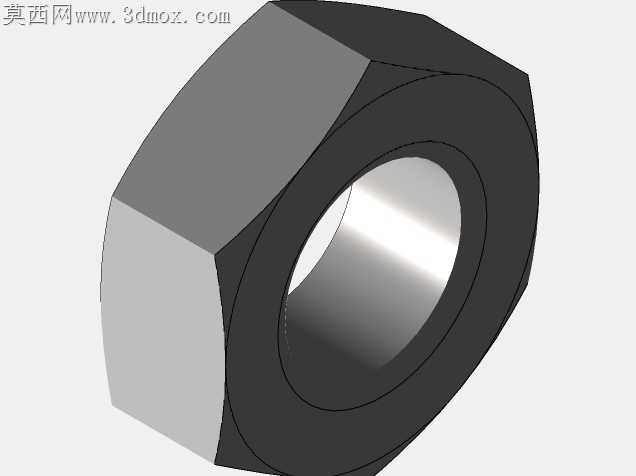

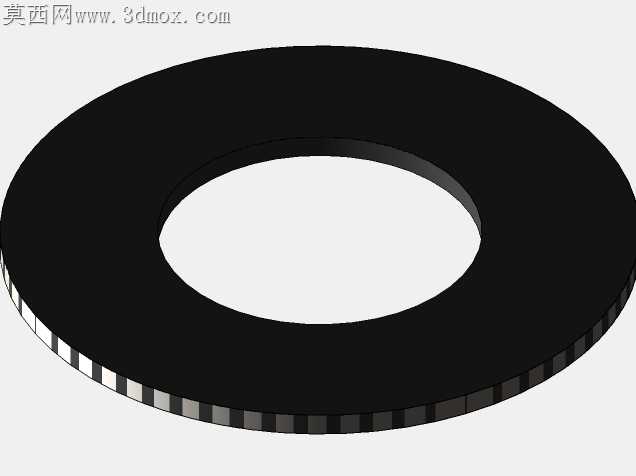

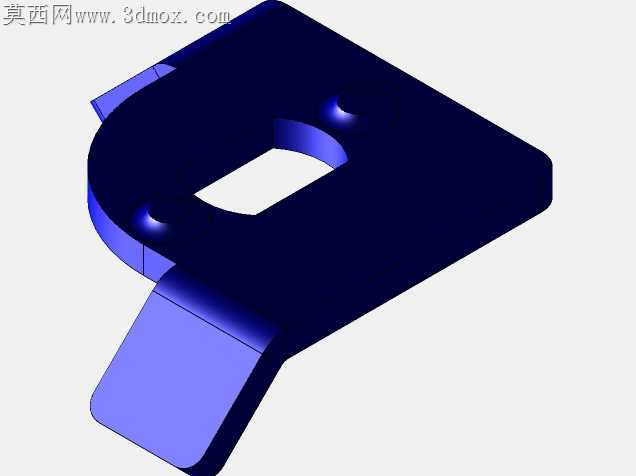

三片式球阀在中高压管路现场装配时，最常出现的隐患是阀体拼接处的密封预紧力不均，单侧螺栓过紧会拉伤阀座密封面，过松则会在压力波动时出现介质渗漏，这款Class300等级的1.5寸球阀在结构设计阶段就针对这一加工装配痛点做了针对性优化。阀身采用三段式分体铸造结构，左右端盖与中间阀体通过四根对称布置的穿装螺栓锁紧，螺栓孔位与阀体密封槽的同轴度公差控制在0.02mm以内，装配时不需要反复调整端盖角度，穿入螺栓后按对角顺序分次拧紧即可保证密封面均匀受压，不会出现传统两片式球阀装配时端盖偏斜导致的阀座卡滞问题。手柄与阀杆的连接部位采用扁方加防松顶丝的结构，避免现场频繁开关后手柄打滑空转，阀杆处的倒密封结构在阀腔带压状态下可以实现自紧，即使填料出现轻微磨损，介质压力也会推动阀杆锥面压紧密封座，不会出现阀杆处外漏的问题。流道部位采用全通径等径设计，内壁过渡处做了R3圆角抛光处理，介质流经时不会产生明显的紊流压损，输送含微小颗粒的介质时也不容易在阀腔内部残留淤积。阀座采用背后带弹性补偿的密封结构，在-20℃到180℃的工况温度区间内，密封材料出现冷缩或热胀时，弹性结构可以自动补偿密封面的压紧量，不需要频繁拆解阀门调整预紧力。手柄的弯折角度经过反复校核，全开全关位置刚好与管路轴线平行或垂直，现场操作人员不需要额外观察阀位标识，扫一眼手柄朝向就能判断阀门开关状态，手柄表面的防滑压纹在戴劳保手套操作时也不会出现打滑脱手的情况。连接端采用标准NPT内螺纹，螺纹加工精度控制在6H级，现场配管时不需要额外修磨螺纹，缠绕生料带后拧紧即可保证螺纹连接处的密封性能，不会出现螺纹偏扣导致的渗漏问题。阀体外部的加强筋布置在螺栓孔位周边，拧紧螺栓时的压紧力可以通过加强筋均匀传递到整个密封端面，不会出现局部应力集中导致的阀体变形，即使在300磅级的额定压力下反复启停，阀体也不会出现微变形导致的内漏。
