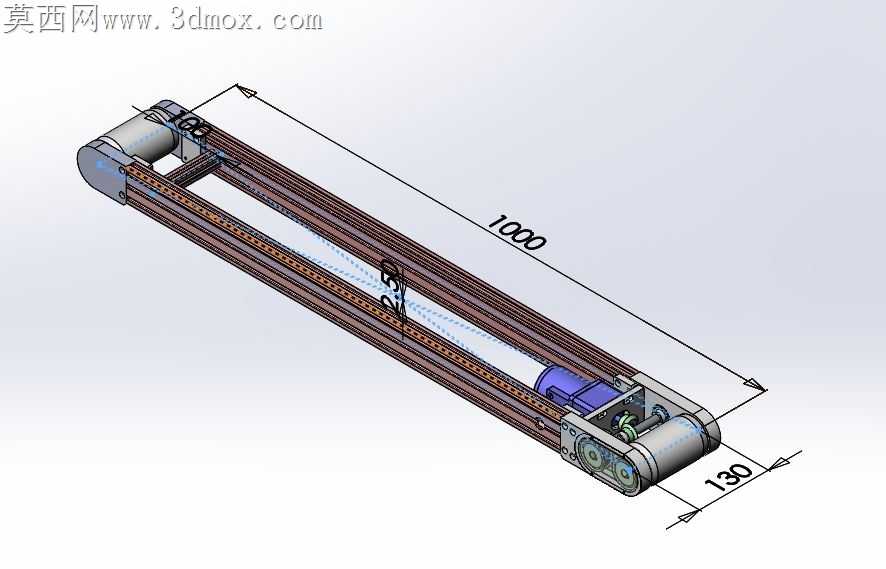

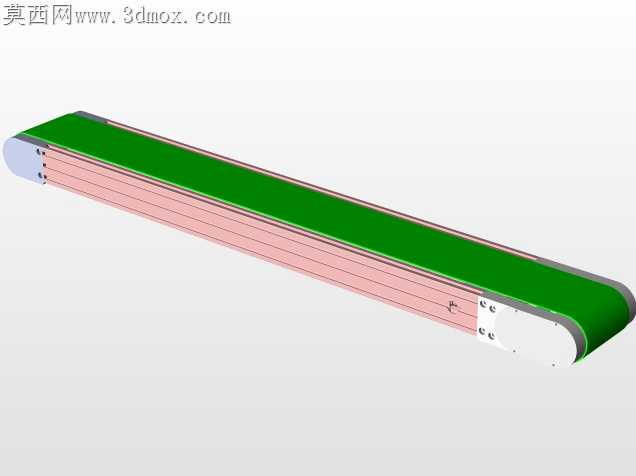

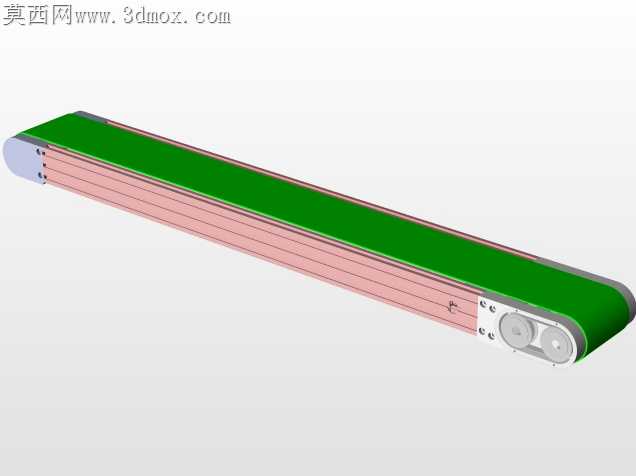

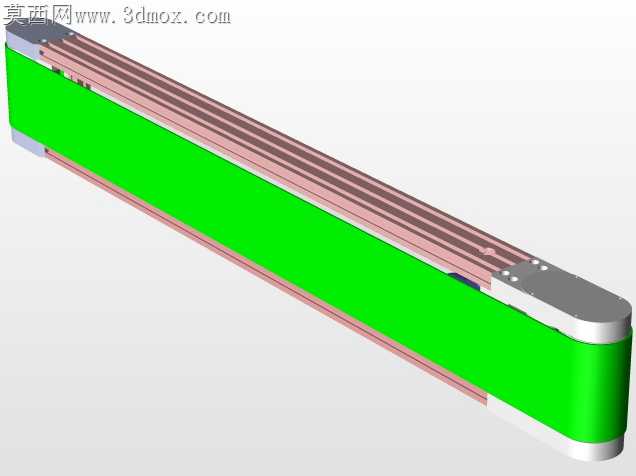

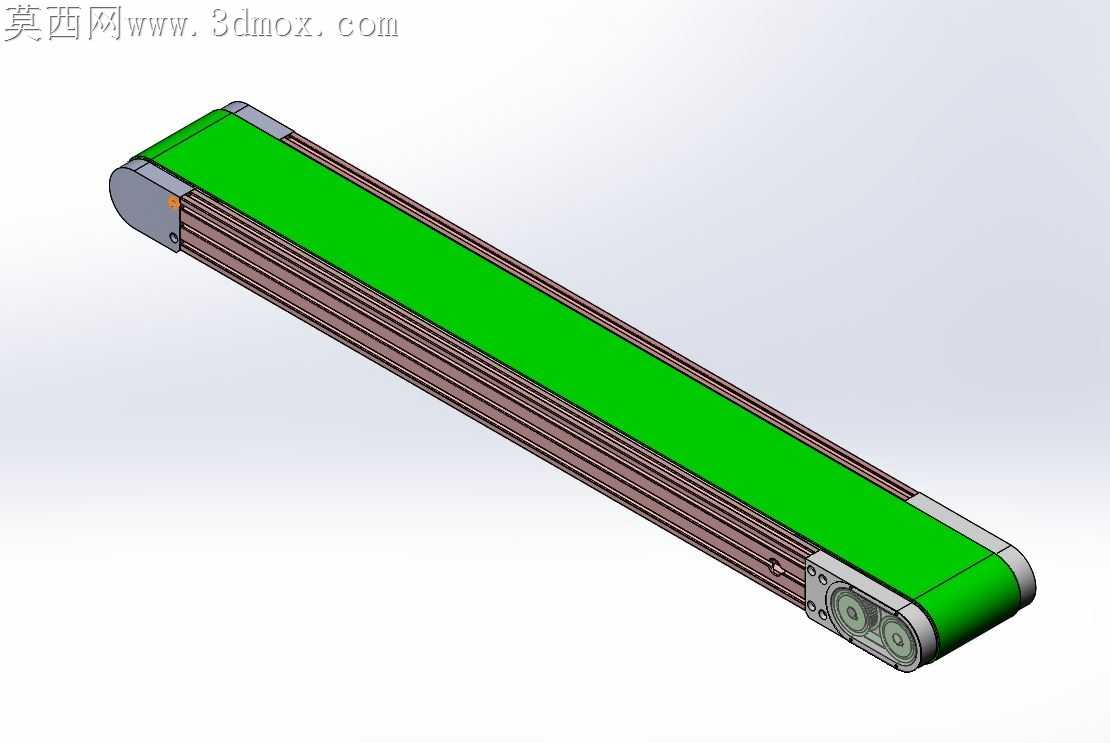

窄幅铝架皮带输送线可配置结构

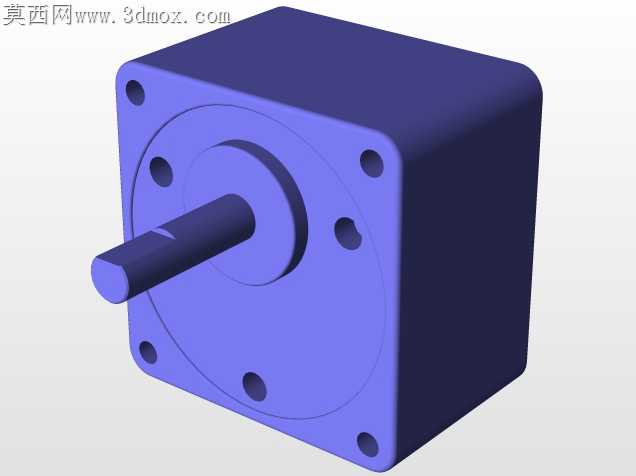

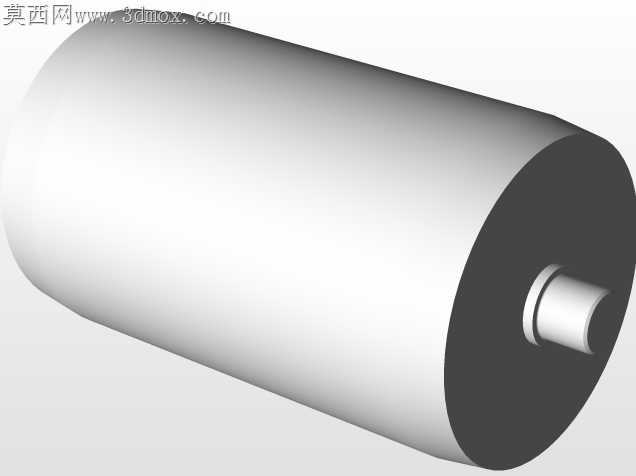

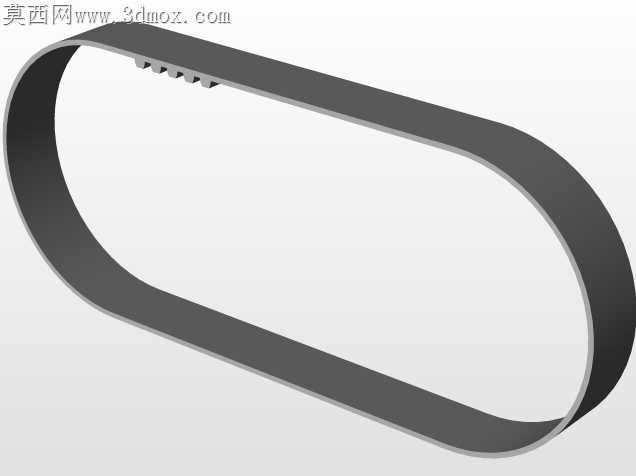

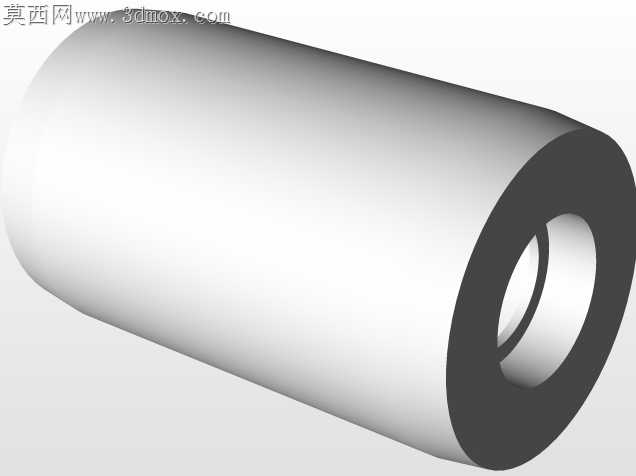

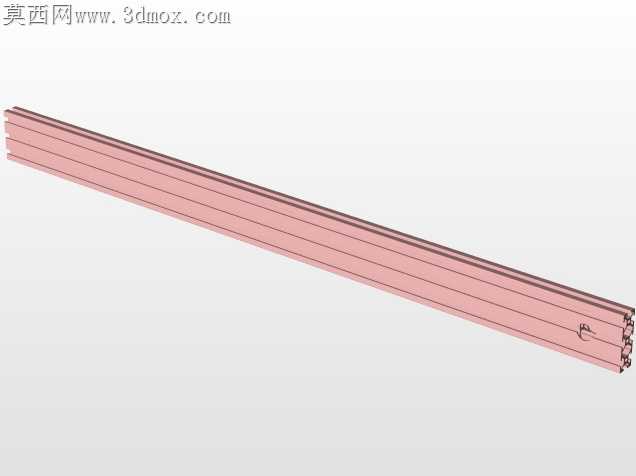

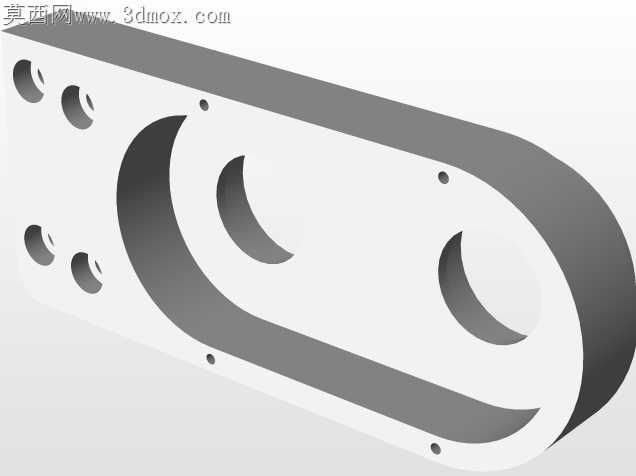

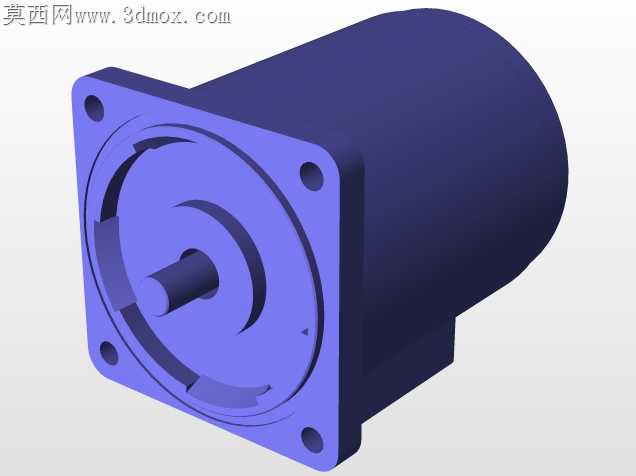

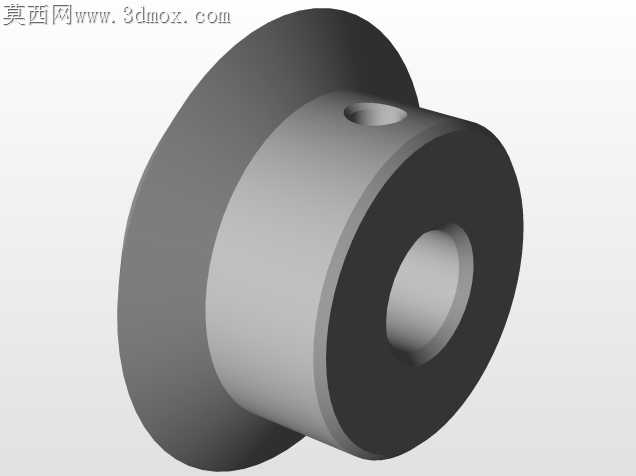

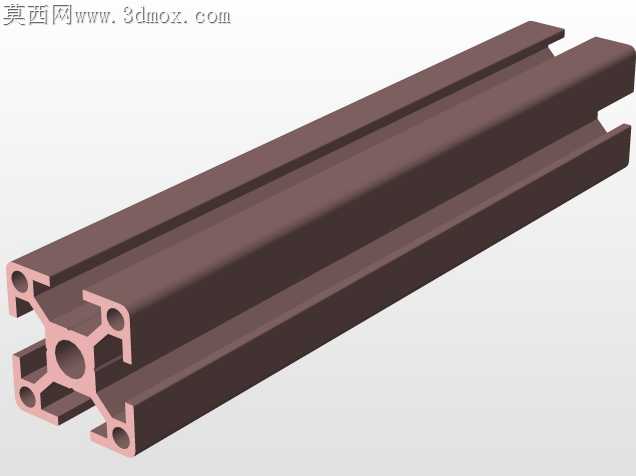

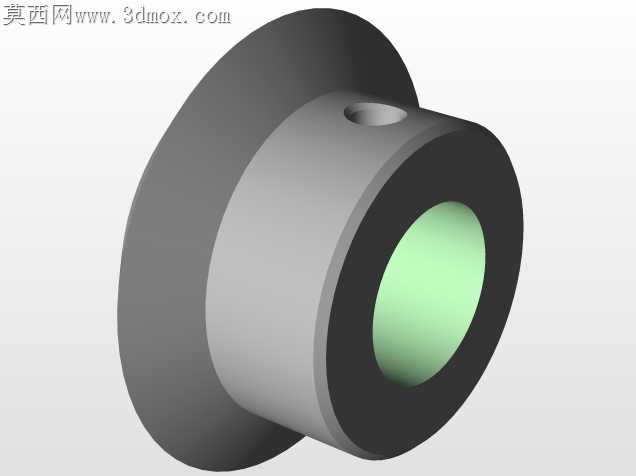

窄幅皮带输送线在电子小件、精密零件工序转运场景里，常遇到机架刚性不足导致皮带跑偏、张紧调节余量不足后期维护拆换麻烦、端部辊筒同轴度偏差引发皮带跳边的问题，这款可配置输送结构在加工适配层面做了不少贴合现场落地的细节处理。机架采用标准工业铝型材拼接，型材槽口直接兼容常用的光电传感器、挡停支架安装，不用额外焊接安装座，现场调整工位布局时，只需松掉T型螺栓就能挪动附件位置，省去二次钻孔焊接的工序。端部驱动端的辊筒座做了腰型孔设计，张紧调节时不用拆解整个端盖，只需拧动侧边的调节螺栓就能微调辊筒间距，皮带张紧度控制更精准，不会出现单侧张紧力过大导致皮带边缘过早磨损的情况。皮带下方的承托面没有用整块钢板，而是采用间隔排布的耐磨衬条，既减少皮带运行时的摩擦阻力，降低驱动端的负载损耗，又能避免大面积承托板积灰积屑刮伤皮带工作面，日常清理时只需用压缩空气顺着衬条间隙吹走碎屑即可。驱动端的电机安装座和机架做了一体化定位设计，安装时不用反复打表找正电机轴和主动辊筒的同轴度，预装的定位凸台能直接保证传动带轮的平行度，减少装配时的调试时间，也能避免长期运行时带轮偏磨导致的传动抖动。端部的圆弧过渡做了小半径倒角处理，不会像直角端架那样刮蹭皮带背面，皮带运转到端部折返时的弯折应力更小，能延长薄型皮带的使用寿命。不同长度配置下，铝型材机架的拼接位置都预设了内置连接块的安装位，加长输送线时不用额外切割型材做对接坡口，直接用标准连接块锁紧就能保证机架的直线度，不会出现拼接处错位导致皮带运行卡滞的问题。这种结构适配性很强，不管是单台设备的上下料接驳，还是生产线之间的短距离转运，都能根据现场空间调整长度、驱动端位置，不用重新开模做定制机架，加工和装配的容错空间都留得很足，后期维护更换易损件也不用专门定制非标配件，通用标准件就能完成替换，很适合小批量多场景的输送工位搭建。
