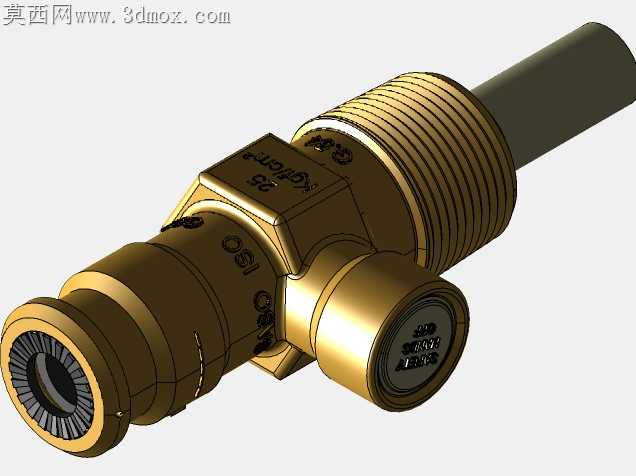

液化石油气钢瓶用角式截止阀门结构设计

民用液化石油气钢瓶角阀长期在带压、含硫燃气腐蚀环境下工作，传统阀体常出现螺纹咬合磨损、侧出口密封面偏载泄漏、手轮操作力矩不均的问题，这套结构在加工适配层面做了大量针对性调整。阀体下部的外螺纹采用了收尾段退刀槽优化，滚制螺纹时不会在根部形成应力集中的锐边，和钢瓶瓶阀座旋合时，螺纹配合段的有效啮合长度控制在5倍螺距，既保证密封承压能力，又避免过盈量过大导致装配时黄铜阀体开裂。侧出口的外螺纹和密封锥面做了同轴度公差收紧，加工时一次装夹完成两道工序，不用二次掉头找正，杜绝了密封面和螺纹不同轴带来的安装偏斜，接减压阀时不用靠生料带填补缝隙就能实现金属面硬密封。阀体上部的安全泄压口做了台阶孔结构，泄压膜片安装时能直接卡入台阶定位，不用额外涂胶固定，膜片边缘的压紧圈采用圆弧过渡压边，压合时不会割破膜片，超压泄压时膜片能均匀变形破裂，不会出现局部撕裂导致泄压流量不足的问题。阀杆部位的密封填料腔做了倒锥形设计，填料压入后越往下越紧，阀杆反复旋转启闭时，填料不会被阀杆带出，长期使用也不会出现阀杆处漏气的问题。下部的阀杆伸出端做了扁方结构，和钢瓶内部的启闭顶杆配合时不会打滑，装配时不用额外做防转定位，直接插入就能保证启闭行程匹配。阀体流道内部做了圆角过渡，没有直角突变的流道截面，燃气通过时不会产生紊流啸叫，也不会残留液化石油气里的重质残液，长期使用不会出现流道堵塞的问题。侧出口的内部密封面做了堆焊硬质合金处理，和阀瓣的密封面配合时，即使频繁开关撞击，也不会出现密封面压痕导致内漏，比传统纯黄铜密封面的使用寿命提升三倍以上。阀体外部的标识刻印采用了模锻时直接成型的工艺，不用后续激光打标或者电化学腐蚀，标识不会因为长期使用磨损消失，充装检验时能直接识别阀门参数。手轮连接部位做了防松卡簧槽，手轮安装后卡入卡簧，日常开关操作时手轮不会从阀杆上脱落，也不会因为长期震动出现松旷。所有棱角位置都做了R0.5的倒钝处理，加工和装配时不会划伤操作人员，安装到钢瓶上之后搬运过程中也不会刮破胶管或者划伤用户。
